Gipszkarton Hajlitasa Hazilag

augusztus 1, 2023augusztus 1, 2023 Miklós

Miért Válasszuk a Gipszkarton Hajlítását Otthonunkban? Az Egyedi Terek Varázsa

A gipszkarton egy rendkívül sokoldalú építőanyag, amely nem csupán a hagyományos falak és mennyezetek kialakítására alkalmas. Különleges tulajdonságainak köszönhetően lehetőségünk nyílik arra is, hogy egyedi, ívelt felületeket hozzunk létre otthonunkban, ezzel teljesen új dimenziókat nyitva a belsőépítészet terén. A gipszkarton hajlítása házilag egy izgalmas projekt lehet, amelynek eredményeként olyan látványos és funkcionális elemeket építhetünk be, mint például boltívek, lekerekített falak, dekoratív mennyezeti elemek vagy akár egyedi bútorok.

A hajlított gipszkarton alkalmazása számtalan előnnyel jár. Először is, esztétikai szempontból rendkívül impozáns megjelenést kölcsönöz a térnek, lágyítja a szögletes formákat és dinamizmust visz a helyiségekbe. Másodszor, funkcionális szempontból is előnyös lehet, például egy ívelt fal segíthet optimalizálni a térkihasználást vagy éppen elrejteni bizonyos épületszerkezeti elemeket. Harmadszor pedig, a gipszkarton egy viszonylag könnyű és jól megmunkálható anyag, így némi kézügyességgel és a megfelelő technikák elsajátításával akár mi magunk is megvalósíthatjuk elképzeléseinket.

Ebben az átfogó útmutatóban részletesen bemutatjuk a gipszkarton hajlításának minden csínját-bínját házilag. Megismerkedhetünk a szükséges eszközökkel és anyagokkal, a különböző hajlítási technikákkal, valamint lépésről lépésre végigvezetjük a folyamaton a tervezéstől a végső simításokig. Célunk, hogy Ön is magabiztosan vághasson bele ebbe a kreatív projektbe, és otthona egyedi stílusának megteremtésében a hajlított gipszkarton segítségére legyen.

A Gipszkarton Hajlításához Szükséges Eszközök és Anyagok: A Felkészülés Fontossága

Mielőtt belevágnánk a gipszkarton hajlításának folyamatába, elengedhetetlen, hogy beszerezzük a megfelelő eszközöket és anyagokat. A gondos előkészület nemcsak a munkafolyamatot teszi gördülékenyebbé, hanem a végeredmény minőségét is nagymértékben befolyásolja. Az alábbiakban részletezzük a legfontosabb kellékeket:

Alapvető Eszközök a Gipszkarton Megmunkálásához:

Gipszkarton kés vagy sniccer: A gipszkarton méretre vágásához és a hátoldalán történő bemetszésekhez elengedhetetlen.
Gipszkarton fűrész: Vastagabb vagy bonyolultabb formák kivágásához lehet szükség.
Mérőszalag vagy tolómérő: A pontos mérésekhez és a hajlítási rádiusz meghatározásához.
Ceruza vagy jelölő: A vágási vonalak és a hajlítási pontok megjelöléséhez.
Vízmérték: A függőleges és vízszintes vonalak ellenőrzéséhez.
Derékszög: A pontos szögmérésekhez.
Csavarhúzó vagy akkus csavarozó: A gipszkarton profilokhoz rögzítéséhez.
Gipszkarton csavarok: A gipszkarton lapok rögzítéséhez.
Csiszolópapír vagy csiszolószivacs: Az élek simításához és a felület előkészítéséhez.
Keverőedény és keverőszár: A glettanyag elkészítéséhez.

Glettvasak (különböző méretekben): A glettanyag felhordásához és simításához.
Ecset vagy henger: Az alapozó felhordásához.
Védőszemüveg és porvédő maszk: A biztonságos munkavégzéshez.
Kesztyű: A kéz védelmére.

Speciális Eszközök a Gipszkarton Hajlításához:

Hajlítóhenger vagy tüskés henger: A gipszkarton perforálásához, amely megkönnyíti a hajlítást. Különböző méretű és sűrűségű hengerek léteznek a különböző vastagságú gipszkartonhoz.
Hajlítósablon vagy forma: A kívánt ív kialakításához. Ezt elkészíthetjük fából, fémből vagy akár meglévő épületszerkezeti elemeket is felhasználhatunk.
Rögzítő szalag vagy heveder: A gipszkarton rögzítéséhez a sablonhoz a száradás idejére.

Vízpermetező flakon: A gipszkarton nedvesítéséhez a hajlítás megkönnyítése érdekében (bizonyos technikáknál).

Szükséges Anyagok a Gipszkarton Hajlításához:

Gipszkarton lapok: A hajlításhoz általában vékonyabb, 6 mm-es vagy 9,5 mm-es vastagságú gipszkarton lapokat használnak, mivel ezek rugalmasabbak. Léteznek speciálisan hajlítható gipszkarton lapok is.
Gipszkarton profilok (UW és CW profilok): A hajlított szerkezet vázának kialakításához. A profilokat szükség esetén be kell hajlítani a kívánt ívnek megfelelően.
Öncsavarozó csavarok a profilokhoz: A profilok egymáshoz rögzítéséhez.
Glettanyag: A csavarfejek, illesztések és esetleges sérülések eltüntetéséhez. Különböző típusú glettanyagok léteznek (pl. hézagoló glett, simító glett).
Glettelő szalag vagy üvegszálas szalag: Az illesztések megerősítéséhez és a repedések elkerüléséhez.
Alapozó: A glettelés előtt a gipszkarton felületének előkészítéséhez, a tapadás javításához.
Víz: A glettanyag keveréséhez és a gipszkarton nedvesítéséhez (bizonyos technikáknál).

A megfelelő eszközök és anyagok beszerzése kulcsfontosságú a sikeres gipszkarton hajlítási projekt szempontjából. Ne spóroljunk a minőségen, és győződjünk meg róla, hogy minden rendelkezésünkre áll, mielőtt elkezdenénk a munkát.

A Gipszkarton Hajlításának Technikái: A Különböző Módszerek Áttekintése

A gipszkarton hajlítására többféle technika létezik, amelyek alkalmazása a kívánt ív rádiuszától, a gipszkarton vastagságától és a rendelkezésre álló eszközöktől függ. Az alábbiakban részletesen bemutatjuk a leggyakrabban alkalmazott módszereket:

A Nedvesítési Technika: Lágy Ívek Kialakításához

Ez a technika különösen alkalmas lágy, nagy rádiuszú ívek kialakításához. A lényege, hogy a gipszkarton lapot vízzel megnedvesítjük, ami rugalmasabbá teszi, így könnyebben formázhatóvá válik. A folyamat a következő lépésekből áll:

A gipszkarton előkészítése: Vágjuk méretre a gipszkarton lapot a kívánt méretre. Jelöljük ki a hajlítási vonalat.
A nedvesítés: Helyezzük a gipszkarton lapot egy tiszta, sík felületre. Egy szivacs vagy rongy segítségével egyenletesen nedvesítsük be a lap egyik oldalát. Ügyeljünk arra, hogy ne áztassuk el teljesen, csak nedves legyen. A víz hatására a kartonréteg meglazul, így a gipszkarton hajlíthatóbbá válik.
A hajlítás: Óvatosan kezdjük el hajlítani a gipszkarton lapot a kívánt ív mentén. Használhatunk ehhez egy előre elkészített hajlítósablont vagy fokozatosan, kézzel formázhatjuk. Fontos, hogy lassan és egyenletesen haladjunk, hogy elkerüljük a gipszkarton eltörését.
A rögzítés: Rögzítsük a meghajlított gipszkarton lapot a hajlítósablonhoz vagy a kialakított vázszerkezethez csavarokkal vagy rögzítő szalaggal. Hagyjuk a gipszkartont teljesen megszáradni ebben a formában. A száradási idő a nedvesség mértékétől és a környezeti feltételektől függően több órától akár egy napig is eltarthat.
A beépítés: Miután a gipszkarton teljesen megszáradt és megtartotta az íves formáját, beépíthetjük a végső helyére a vázszerkezetre.

Fontos megjegyzés: A nedvesítési technika nem alkalmas nagyon kis rádiuszú ívek kialakításához, és bizonyos típusú gipszkartonok érzékenyebbek lehetnek a nedvességre. Mindig olvassuk el a gyártó ajánlásait.

A Perforálási Technika (Tüskés Henger Használata): Kisebb Rádiuszú Ívekhez

Ez a módszer lehetővé teszi kisebb rádiuszú ívek kialakítását is. A lényege, hogy egy speciális tüskés hengerrel apró perforációkat hozunk létre a gipszkarton egyik oldalán. Ezek a perforációk gyengítik a gipszkarton szerkezetét a hajlítás vonalában, így könnyebben formázhatóvá válik.

A gipszkarton előkészítése: Vágjuk méretre a gipszkarton lapot és jelöljük ki a hajlítási vonalat.
A perforálás: A tüskés henger segítségével görgessük végig a gipszkarton egyik oldalát a hajlítási vonal mentén. Ügyeljünk arra, hogy egyenletesen és megfelelő nyomással dolgozzunk. A perforációk sűrűsége befolyásolja a hajlíthatóság mértékét. Kisebb rádiuszú ívekhez sűrűbb perforáció szükséges.
A hajlítás: Óvatosan kezdjük el hajlítani a gipszkarton lapot a perforált oldalával befelé (a kívánt ív belső oldalára). A perforációk mentén a gipszkarton könnyebben enged. Használjunk hajlítósablont a pontos forma kialakításához.
A rögzítés: Rögzítsük a meghajlított gipszkarton lapot a sablonhoz vagy a vázszerkezethez. A perforált oldal kifelé is nézhet, de a glettelés során gondosan ki kell tölteni a perforációkat.
A beépítés: A rögzítés után a gipszkarton megtartja az íves formáját, és beépíthető a végső helyére.

Tipp: A perforálási technika kombinálható a nedvesítéssel is a még rugalmasabb gipszkarton elérése érdekében. Ebben az esetben a perforálás után enyhén nedvesítsük be a g

Gipszkarton Gegecso

augusztus 1, 2023augusztus 1, 2023 Miklós

A Gipszkarton Gegecsövek Világa: A Szakszerű Elektromos Szerelés Titkai

A modern építészet és belsőépítészet elengedhetetlen elemei a gipszkarton rendszerek, amelyek esztétikus megjelenést és funkcionális megoldásokat kínálnak. Azonban egy gipszkarton szerkezet valódi értékét és biztonságát az abban elhelyezett elektromos hálózat szakszerű kiépítése adja meg. Ennek kulcsfontosságú eleme a gipszkarton gegecső, amely a vezetékek védelmét és a későbbi hozzáférhetőségét biztosítja. Ebben a részletes útmutatóban mindenre kiterjedően foglalkozunk a gipszkarton gegecsövekkel, a tervezéstől a kivitelezésen át a karbantartásig.

Miért Nélkülözhetetlen a Gipszkarton Gegecső az Elektromos Szerelésnél?

A gipszkarton falakban és mennyezetekben futó elektromos vezetékek védelme nem csupán egy ajánlás, hanem a biztonságos és szabványos elektromos hálózat alapvető követelménye. A gegecsövek számos előnnyel járnak:

Mechanikai védelem: Megóvják a vezetékeket a fizikai sérülésektől, például a gipszkarton lapok rögzítésekor, fúrásakor vagy egyéb munkálatok során.
Tűzvédelem: A megfelelő típusú gegecsövek tűzállóak vagy tűzterjedést gátló anyagból készülnek, így növelik az épület tűzbiztonságát.
Nedvességvédelem: Bizonyos gegecsövek védelmet nyújtanak a nedvesség és a pára ellen, ami különösen fontos vizes helyiségekben vagy külső falak közelében.
Könnyű kábelbehúzás és -csere: A sima belső felületnek köszönhetően a vezetékek könnyen behúzhatók és szükség esetén cserélhetők anélkül, hogy a gipszkarton szerkezetet meg kellene bontani.
Szabványosság és ellenőrzés: A gegecsövek használata megfelel az elektromos biztonsági szabványoknak, ami elengedhetetlen a műszaki átadás során.
Esztétikus megjelenés: A rejtett vezetékeknek köszönhetően a végeredmény esztétikusabb és rendezettebb.

A Gegecsövekkel Kapcsolatos Tévhitek Eloszlatása

Sokan gondolják, hogy a gipszkarton mögött futó vezetékek önmagukban is biztonságosak. Ez azonban téves elképzelés. A közvetlenül a gipszkartonba rögzített vezetékek sérülésveszélynek vannak kitéve, és egy esetleges zárlat vagy túlterhelés komoly tüzet okozhat. A gegecsövek jelentik a megbízható és biztonságos megoldást.

A Gipszkarton Gegecsövek Típusai és Jellemzőik

A piacon számos különböző típusú gipszkarton gegecső létezik, amelyek különböző anyagokból készülnek és eltérő tulajdonságokkal rendelkeznek. A megfelelő típus kiválasztása kulcsfontosságú a biztonságos és tartós elektromos hálózat kialakításához.

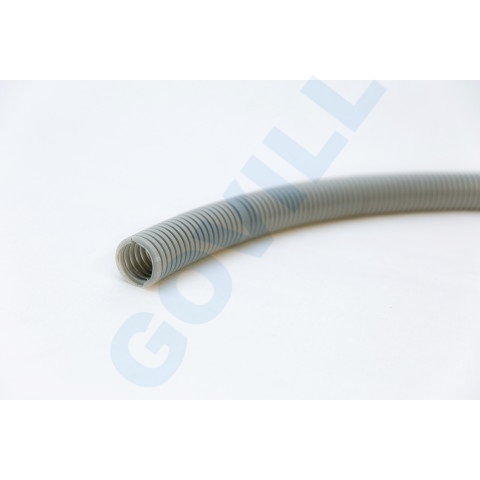

Műanyag Gegecsövek

A leggyakrabban használt típus a műanyag gegecső, amely általában PVC-ből (polivinil-klorid) vagy PP-ből (polipropilén) készül. Ezek a csövek könnyűek, hajlékonyak és egyszerűen szerelhetők. Különböző átmérőben és falvastagságban kaphatók, így a vezetékek számához és vastagságához igazíthatók.

PVC Gegecsövek

A PVC gegecsövek népszerűségüket kedvező áruknak és jó mechanikai tulajdonságaiknak köszönhetik. Rugalmasak, de bizonyos hőmérsékleti tartományban elveszíthetik hajlékonyságukat. Fontos figyelembe venni a PVC éghetőségét, ezért tűzvédelmi szempontból nem minden alkalmazáshoz ideálisak.

PP Gegecsövek

A PP gegecsövek a PVC csövekhez képest jobb hőállósággal és vegyszerállósággal rendelkeznek. Hajlékonyságuk hasonló, de általában valamivel drágábbak. Tűzvédelmi szempontból is kedvezőbb tulajdonságokkal bírhatnak, de a konkrét termék specifikációit mindig ellenőrizni kell.

Fém Gegecsövek

Ahol magasabb mechanikai védelemre vagy speciális környezeti hatások elleni védelemre van szükség, a fém gegecsövek jelentik a legjobb megoldást. Készülhetnek acélból, horganyzott acélból vagy rozsdamentes acélból.

Hajlékony Fém Gegecsövek (Spirálcsövek)

A hajlékony fém gegecsövek rendkívül rugalmasak, így bonyolultabb nyomvonalak kialakításához ideálisak. Mechanikai szilárdságuk kiváló, és elektromágneses árnyékolást is biztosíthatnak. Gyakran használják őket mozgó alkatrészek vagy vibrációnak kitett helyek vezetékezéséhez.

Merev Fém Gegecsövek (Csővezetékek)

A merev fém gegecsövek a legmagasabb szintű mechanikai védelmet nyújtják. Telepítésük körültekintőbb tervezést és pontosabb munkát igényel, mivel nem hajlíthatók. Főként ipari környezetben vagy olyan helyeken alkalmazzák őket, ahol a vezetékek extrém terhelésnek lehetnek kitéve.

Speciális Gegecsövek

Bizonyos alkalmazások speciális követelményeket támasztanak, amelyekhez speciális gegecsöveket fejlesztettek ki.

Halogénmentes Gegecsövek

A halogénmentes gegecsövek olyan műanyagból készülnek, amelyek tűz esetén nem bocsátanak ki mérgező vagy korrozív gázokat. Használatuk különösen fontos olyan épületekben, ahol nagy a tartózkodók száma vagy értékes berendezések találhatók.

Tűzálló Gegecsövek

A tűzálló gegecsövek speciális anyagokból készülnek, amelyek ellenállnak a magas hőmérsékletnek és megakadályozzák a tűz terjedését a vezetékeken keresztül. Ezeket a csöveket gyakran használják menekülési útvonalakon vagy tűzszakaszok határain.

UV-álló Gegecsövek

Külső térben történő alkalmazásokhoz UV-álló gegecsöveket kell használni, amelyek ellenállnak a nap káros sugárzásának és így megőrzik mechanikai tulajdonságaikat hosszú távon.

A Gipszkarton Gegecsövek Méretei és Kiválasztása

A megfelelő gegecső méretének kiválasztása elengedhetetlen a vezetékek biztonságos elhelyezéséhez és a későbbi bővítések lehetőségének biztosításához. A túl szűk cső megnehezíti a kábelbehúzást, míg a túl nagy cső felesleges anyaghasználatot jelent.

A Gegecsövek Névleges Átmérője

A gegecsöveket általában a névleges külső átmérőjükkel jelölik milliméterben (pl. 16 mm, 20 mm, 25 mm). A belső átmérő a falvastagságtól függően változhat.

A Szükséges Méret Meghatározása

A szükséges gegecső méretét a behúzandó vezetékek száma és keresztmetszete határozza meg. Általános szabály, hogy a cső belső átmérőjének legalább 1,5-szeresének kell lennie a legnagyobb vezeték külső átmérőjének. Több vezeték behúzása esetén a vezetékek összkeresztmetszetét kell figyelembe venni, és elegendő helyet kell hagyni a könnyű behúzáshoz.

Ajánlott Méretek Különböző Alkalmazásokhoz

Világítási áramkörök: Általában 16 mm vagy 20 mm átmérőjű gegecsövek elegendőek a fázis-, nulla- és védővezető számára.
Dugalj áramkörök: A vezetékek nagyobb száma és keresztmetszete miatt gyakran 20 mm vagy 25 mm átmérőjű csövekre van szükség.
Erősáramú berendezések: A nagy teljesítményű berendezésekhez (pl. elektromos tűzhely, klíma) vastagabb vezetékek szükségesek, amihez 25 mm vagy annál nagyobb átmérőjű gegecsöveket kell használni.
Gyengeáramú rendszerek (pl. internet, telefon, TV): Ezekhez általában kisebb, 16 mm vagy 20 mm átmérőjű gegecsövek elegendőek.

A Falvastagság Fontossága

A gegecső falvastagsága befolyásolja a mechanikai szilárdságát. Olyan helyeken, ahol nagyobb a sérülésveszély (pl. padlóban, falakban), vastagabb falú csöveket érdemes használni.

A Gipszkarton Gegecsövek Szakszerű Szerelése: Lépésről Lépésre

A gipszkarton gegecsövek szakszerű szerelése biztosítja a vezetékek védelmét és a rendszer hosszú távú megbízhatóságát. A következő lépéseket kell követni a sikeres telepítéshez:

1. Tervezés és Nyomvonal Kijelölése

Az elektromos tervek alapján pontosan meg kell tervezni a gegecsövek nyomvonalát. Figyelembe kell venni a kapcsolók, dugaljak, lámpák és egyéb elektromos szerelvények helyét. A nyomvonalnak a lehető legrövidebbnek és legegyenesebbnek kell lennie, elkerülve a felesleges kanyarokat és keresztezéseket.

2. A Gipszkarton Profilszerkezet Kiépítése

A gegecsövek telepítése a gipszkarton profilváz kiépítése után történik. A profilok között elegendő helyet kell hagyni a csövek elhelyezéséhez.

3. A Gegecsövek Rögzítése a Profilszerkezethez

A gegecsöveket speciális rögzítőelemekkel (pl. bilincsek, kapcsok) kell a profilokhoz rögzíteni. A rögzítéseknek stabilnak kell lenniük, hogy a csövek ne mozduljanak el a kábelbehúzás során vagy a gipszkarton lapok rögzítésekor. A rögzítési távolságokat a gyártói előírásoknak megfelelően kell megválasztani (általában 50-80 cm).

4. A Gegecsövek Összekötése

A gegecsöveket toldóelemekkel (muffokkal) kell összekötni. Az illesztéseknek szorosnak és pormentesnek kell lenniük. Hajlékony csövek esetén speciális hajlítórugó vagy hajlítószerszám használható a csövek megtörésének elkerülése érdekében. A sarkoknál és éleknél lehetőség szerint íves átvezetéseket kell kialakítani a vezetékek sérülésének elkerülése érdekében.

5. Védősapkák Használata

A gegecsövek végeire védősapkákat kell helyezni, hogy megakadályozzuk a por és egyéb szennyeződések bejutását a csövekbe a gipszkartonozás ideje alatt.

6. A Vezetékek Behúzása

A gipszkarton lapok felhelyezése után következhet a vezetékek behúzása. Ehhez speciális kábelbehúzó szerszámot (pl. spirált) kell használni. A vezetékeket óvatosan kell behúzni, elkerülve a sérüléseket és a csavarodásokat. A csövekben nem lehetnek éles kanyarok, mert azok megnehezítik a behúzást és károsíthatják a vezetékek szigetelését.

7. A Szerelvénydobozok Csatlakoztatása

A vezetékek behúzása után a gegecsöveket a szerelvénydobozokhoz kell csatlakoztatni. A csatlakozásoknak szorosnak és biztonságosnak kell lenniük.

8. Ellenőrzés és Dokumentáció

A szerelés befejezése után az elektromos szakembernek ellenőriznie kell a teljes rendszert, beleértve a gegecsövek helyes rögzítését, az összekötések szilárdságát és a vezetékek sértetlenségét. A szerelésről dokumentációt kell készíteni, amely tartalmazza a nyomvonalat, a felhasznált anyagokat és a mérési eredményeket.

Gyakori Hibák a Gipszkarton Gegecsövek Szerelésénél és Hogyan Kerülhetjük El Őket

A gipszkarton gegecsövek szerelése során számos hiba fordulhat elő, amelyek veszélyeztethetik a rendszer biztonságát és megbízhatóságát. A leggyakoribb hibák és azok elkerülési módjai:

Nem megfelelő méretű gegecső használata: Mindig a behúzandó vezetékek számához és keresztmetszetéhez igazodó méretű csövet válasszunk.

A gegecsövek nem megfelelő rögzítése: Biztosítsuk a stabil rögzítést megfelelő rögzítőelemekkel a teljes nyomvonal mentén.
A gegecsövek megtörése vagy deformálódása: Óvatosan bánjunk a csövekkel a szerelés során, és használjunk hajlítórugót vagy szerszámot a kanyarok kialakításához.
Éles kanyarok kialakítása: A vezetékek sérülésének elkerülése érdekében kerüljük az éles kanyarokat, és használjunk íves átvezetéseket.
Szennyeződések bejutása a csövekbe: Mindig használjunk védősapkákat a csövek végein a gipszkartonozás ideje alatt.
Túl sok vezeték behúzása egy csőbe: Tartsuk be a gyártói előírásokat a maximálisan behúzható vezetékek

Gipszkarton Fal Villanyszerelese

augusztus 1, 2023augusztus 1, 2023 Miklós

Gipszkarton Fal Villanyszerelése: A Tökéletes Útmutató a Biztonságos és Esztétikus Megoldásokhoz

A gipszkarton falak népszerű választásnak számítanak a modern építészetben és a lakásfelújítási projektek során. Könnyű szerelhetőségük, sokoldalúságuk és esztétikus megjelenésük miatt sokan döntenek mellettük. Azonban, ha villanyszerelésre kerül sor egy gipszkarton falban, a folyamat speciális ismereteket és körültekintést igényel. Ebben az átfogó útmutatóban részletesen bemutatjuk a gipszkarton falak szakszerű villanyszerelésének minden lépését, a tervezéstől a kivitelezésen át a végső ellenőrzésig. Célunk, hogy olyan mélyreható ismereteket nyújtsunk, amelyek segítségével Ön biztonságosan és hatékonyan végezheti el a munkát, vagy megalapozott döntéseket hozhat a szakember választásakor.

1. A Gipszkarton Fal Villanyszerelésének Előnyei és Kihívásai

A gipszkarton falakban történő villanyszerelésnek számos előnye van. Az egyik legfontosabb, hogy a vezetékek és a szerelvénydobozok a fal belső szerkezetében rejtetten vezethetők el, így esztétikus és rendezett megjelenést biztosítanak. Emellett a gipszkarton könnyen vágható és alakítható, ami rugalmasságot biztosít a villanyszerelési munkák során. Azonban a gipszkarton falak szerkezete eltér a hagyományos tégla- vagy betonfalaktól, ami speciális technikákat és anyagokat igényel a biztonságos és tartós villanyszereléshez.

1.1. A Rejtett Vezetékek Esztétikai Előnyei

A gipszkarton falak lehetővé teszik az elektromos vezetékek teljes mértékű elrejtését a fal belső szerkezetében. Ez azt jelenti, hogy nincsenek látható kábelcsatornák vagy vezetékek, amelyek rontanák a helyiség esztétikáját. A kapcsolók és konnektorok elegánsan illeszkednek a fal síkjába, hozzájárulva a modern és letisztult megjelenéshez. Ez különösen fontos szempont lehet olyan helyiségekben, ahol a design kiemelt szerepet játszik, például nappalikban vagy irodákban.

1.2. A Szerelési Rugalmasság és Könnyű Átalakíthatóság

A gipszkarton anyagának könnyű megmunkálhatósága nagyfokú rugalmasságot biztosít a villanyszerelési munkák során. A falba könnyen vághatók nyílások a szerelvénydobozok számára, és a vezetékek is viszonylag egyszerűen vezethetők a fal belső üregében. Ez különösen előnyös lehet, ha utólagosan szeretnénk új elektromos kiállásokat létrehozni vagy a meglévőket áthelyezni. A gipszkarton fal bontása és javítása is általában kevésbé bonyolult, mint egy hagyományos falé.

1.3. A Hang- és Hőszigetelési Szempontok

Bár a gipszkarton önmagában nem rendelkezik kiemelkedő hang- vagy hőszigetelő tulajdonságokkal, a gipszkarton falak szerkezetébe gyakran helyeznek hangszigetelő anyagokat (pl. ásványgyapot) és hőszigetelő rétegeket. A villanyszerelési munkák során figyelembe kell venni ezeket a szigetelő rétegeket, és biztosítani kell, hogy a vezetékek és a szerelvénydobozok ne rontsák a fal szigetelési képességét. A szigetelőanyagok átfúrásakor vagy megbontásakor különös gondossággal kell eljárni, és a keletkezett réseket megfelelően kell tömíteni.

1.4. A Gipszkarton Falak Speciális Szerkezete és a Villanyszerelés Kihívásai

A gipszkarton falak általában egy fém vagy fa vázszerkezetből és a rá rögzített gipszkarton lapokból állnak. Ez a szerkezet üreges teret hoz létre a fal belső részében, ami ideális a vezetékek elvezetéséhez. Azonban ez az üreges szerkezet azt is jelenti, hogy a szerelvénydobozokat speciális rögzítőelemekkel kell a gipszkartonhoz rögzíteni, amelyek biztosítják a stabil tartást. A vezetékek rögzítése a vázszerkezethez szintén körültekintést igényel, hogy elkerüljük a sérüléseket és a későbbi problémákat. A gipszkarton anyaga viszonylag puha, ezért a szerelvények meghúzásakor óvatosnak kell lenni, hogy ne sérüljön a fal.

2. A Gipszkarton Fal Villanyszerelésének Tervezése és Előkészítése

A sikeres villanyszerelés alapja a gondos tervezés és előkészítés. Ebben a szakaszban meg kell határoznunk az elektromos igényeket, a szerelvények helyét, a vezetékek útvonalát és a szükséges anyagokat. A tervezés során figyelembe kell venni a hatályos elektromos biztonsági szabványokat és előírásokat.

2.1. Az Elektromos Igények Felmérése és Meghatározása

Az első lépés az elektromos igények felmérése. Gondolja át, hogy az adott helyiségben milyen elektromos berendezéseket fog használni, és ezek mekkora teljesítményt igényelnek. Határozza meg a szükséges konnektorok számát és helyét, a világítási pontokat, a kapcsolók helyét, valamint az esetleges speciális igényeket (pl. erősáramú csatlakozók, hálózati kábelek). Készítsen egy részletes tervet, amely tartalmazza az összes elektromos kiállás helyét és típusát.

2.2. A Szerelvények (Kapcsolók, Konnektorok) Helyének Kijelölése

A szerelvények (kapcsolók, konnektorok) helyének kijelölésekor vegye figyelembe a helyiség funkcióját és a berendezést. A konnektorokat általában a padló fölött 30-40 cm magasságban helyezik el, de speciális esetekben (pl. konyhapult felett) ez eltérhet. A kapcsolók magassága általában 100-110 cm a padlótól. Ügyeljen arra, hogy a szerelvények könnyen hozzáférhetők legyenek, és ne takarják el őket bútorok vagy más tárgyak. Jelölje be pontosan a szerelvények helyét a gipszkarton falon.

2.3. A Vezetékek Útvonalának Megtervezése

A vezetékek útvonalának megtervezése kritikus fontosságú a biztonságos és esztétikus villanyszereléshez. A vezetékeket lehetőség szerint függőlegesen vagy vízszintesen vezesse a fal belső üregében. Kerülje a diagonális vezetékvezetést, mert ez megnehezítheti a későbbi fúrási munkákat. A vezetékeket rögzítse a vázszerkezethez kábelrögzítő bilincsekkel vagy más megfelelő rögzítőelemekkel. Ügyeljen arra, hogy a vezetékek ne érintkezzenek éles peremekkel vagy mozgó alkatrészekkel.

2.4. A Szükséges Anyagok és Eszközök Beszerzése

A villanyszereléshez számos speciális anyagra és eszközre lesz szüksége. Készítsen egy részletes listát a szükséges anyagokról (vezetékek, védőcsövek, szerelvénydobozok, kötődobozok, rögzítőelemek, szigetelőszalag, stb.) és eszközökről (kábelcsupaszító, krimpelő fogó, csavarhúzók, fúrógép, lyukfúró, mérőszalag, vízmérték, fázisceruza, multiméter, stb.). Győződjön meg arról, hogy minden szükséges eszköz és anyag rendelkezésre áll a munka megkezdése előtt.

2.5. A Biztonsági Előírások Átnézése és Betartása

A villanyszerelés veszélyes munka lehet, ezért kiemelten fontos a biztonsági előírások betartása. Mielőtt bármilyen munkába kezdene, győződjön meg arról, hogy a terület áramtalanítva van. Használjon megfelelő védőfelszerelést (pl. védőszemüveg, gumikesztyű, szigetelő szerszámok). Ismerje meg a hatályos elektromos biztonsági szabványokat és előírásokat, és tartsa be azokat a munka során. Ha bizonytalan valamiben, inkább kérjen segítséget szakembertől.

3. A Gipszkarton Fal Villanyszerelésének Lépései

A tervezési és előkészítési fázis után következik a tényleges villanyszerelési munka. Ebben a szakaszban bemutatjuk a legfontosabb lépéseket a szerelvénydobozok beépítésétől a vezetékek behúzásán át a szerelvények bekötéséig.

3.1. A Szerelvénydobozok Beépítése a Gipszkarton Falba

A szerelvénydobozok a kapcsolók és konnektorok rögzítésére szolgálnak. A gipszkarton falakhoz speciális, ún. gipszkarton dobozokat kell használni, amelyek rögzítőfülekkel rendelkeznek. A beépítéshez először ki kell vágni a megfelelő méretű nyílást a gipszkartonba egy lyukfúró vagy egy speciális gipszkarton fűrész segítségével. A nyílás méretének pontosan illeszkednie kell a szerelvénydobozhoz. Helyezze be a dobozt a nyílásba, és húzza meg a rögzítőfüleket a doboz oldalán található csavarokkal. A fülek a gipszkarton hátoldalára rögzülnek, így biztosítva a doboz stabil tartását.

3.2. A Védőcsövek Rögzítése és a Vezetékek Behúzása

A vezetékeket a gipszkarton falban általában védőcsövekben kell vezetni. A védőcsövek mechanikai védelmet nyújtanak a vezetékeknek, és megkönnyítik a későbbi cseréjüket vagy bővítésüket. Rögzítse a védőcsöveket a vázszerkezethez kábelrögzítő bilincsekkel vagy más megfelelő rögzítőelemekkel. Ügyeljen arra, hogy a védőcsövek ne legyenek megtörve vagy megtörve. A vezetékeket egy behúzó szalag vagy drót segítségével húzza be a védőcsövekbe. Ne erőltesse a vezetékeket, ha ellenállást érez.

3.3. A Kötődobozok Elhelyezése és a Vezetékek Összekötése

Ahol több vezeték találkozik vagy ágazik el, kötődobozokat kell elhelyezni. A kötődobozok biztonságos helyet biztosítanak a vezetékek összekötéséhez és a szigeteléshez. A kötődobozokat a fal belső üregében helyezze el, de úgy, hogy azok később is hozzáférhetők legyenek (pl. a falon kialakított nyíláson keresztül). A vezetékeket a kötődobozban sorkapcsokkal vagy csavaros kötésekkel kösse össze. Ügyeljen a megfelelő szigetelésre szigetelőszalag vagy zsugorcső segítségével. A kötéseket rögzítse a kötődobozban.

3.4. A Szerelvények (Kapcsolók, Konnektorok) Bekötése

Miután a vezetékek be vannak húzva a szerelvénydobozokba, következik a kapcsolók és konnektorok bekötése. A bekötés előtt győződjön meg arról, hogy a hálózat áramtalanítva van. A vezetékeket a szerelvények hátoldalán található csatlakozópontokhoz kell rögzíteni a megfelelő módon (csavaros vagy rugós csatlakozók). Ügyeljen a polaritásra a konnektorok bekötésekor (fázis, nulla, védőföld). A bekötés után óvatosan helyezze be a szerelvényt a szerelvénydobozba, és rögzítse a csavarokkal.

3.5. A Földelés Kiépítése és Ellenőrzése

A földelés kiépítése és ellenőrzése elengedhetetlen a biztonságos villanyszereléshez. A földelővezetéket minden konnektorhoz és a világítótestek fém részeire is csatlakoztatni kell. A földelővezetéknek folyamatosnak kell lennie a teljes elektromos hálózatban, és csatlakoznia kell a fő földelőpontra. A földelés hatékonyságát speciális mérőműszerekkel ellenőrizni kell.

4. A Gipszkarton Fal Villanyszerelésének Befejezése és Ellenőrzése

A villanyszerelési munkák befejezése után fontos a rendszer alapos ellenőrzése a biztonság és a megfelelő működés biztosítása érdekében.

4.1. A Vezetékek és Kötések Mechanikai Rögzítésének Ellenőrzése

Ellenőrizze, hogy a vezetékek és a védőcsövek megfelelően vannak-e rögzítve a vázszerkezethez. Győződjön meg arról, hogy a kötődobozokban a vezetékek szilárdan vannak-e összekötve és megfelelően szigetelve. Ellenőrizze a szerelvénydobozok rögzítését is a gipszkartonhoz.

4.2. A Szerelvények (Kapcsolók, Konnektorok) Szakszerű Bekötésének Vizsgálata

Vizsgálja meg a kapcsolók és konnektorok bekötését. Ellenőrizze

Gipszkarton Fal Rogzitese Padlofutesre

augusztus 1, 2023augusztus 1, 2023 Miklós

A Gipszkarton Fal Tökéletes Rögzítése Padlófűtés Fölé: Lépésről Lépésre

A gipszkarton falak népszerű választásnak számítanak a belső terek kialakításakor, köszönhetően sokoldalúságuknak, könnyű szerelhetőségüknek és kedvező áruknak. Azonban, ha padlófűtés fölé szeretnénk gipszkarton falat építeni, különös figyelmet kell fordítanunk a helyes rögzítési technikákra és az alkalmazott anyagokra. Ebben a részletes útmutatóban mindenre kiterjedően bemutatjuk a folyamatot, a tervezéstől a kivitelezésig, hogy Ön is biztonságosan és szakszerűen építhesse meg gipszkarton falát padlófűtés fölé.

1. A Tervezés Fontossága és Előzetes Megfontolások

Mielőtt belevágnánk a gipszkarton fal rögzítésébe padlófűtés fölé, elengedhetetlen a gondos tervezés. Számos tényezőt kell figyelembe vennünk annak érdekében, hogy a végeredmény esztétikus, funkcionális és biztonságos legyen. A tervezési szakaszban tisztáznunk kell a fal pontos helyét, méreteit, funkcióját, valamint a padlófűtés rendszerének jellemzőit.

1.1. A Fal Funkciójának Meghatározása

Elsőként döntsük el, hogy a gipszkarton falnak milyen funkciót kell betöltenie. Szimpla térelválasztóként fog szolgálni, vagy esetleg teherhordó szerepe is lesz (bár ez padlófűtés esetén ritkább)? Szükséges-e hangszigetelési vagy tűzvédelmi követelményeknek megfelelnie? A fal funkciója jelentősen befolyásolja a felhasználandó anyagokat és a rögzítési technikákat.

1.2. A Padlófűtés Rendszerének Ismerete

Alaposan ismernünk kell a padlófűtés rendszerének típusát és kialakítását. Vízteres vagy elektromos padlófűtésről van szó? Milyen mélyen helyezkednek el a fűtőcsövek vagy -kábelek? Hol futnak a gerincvezetékek? Ezek az információk kritikus fontosságúak a rögzítési pontok megválasztásakor, hogy elkerüljük a fűtési rendszer sérülését.

1.3. A Fal Méreteinek és Elhelyezkedésének Pontos Meghatározása

Készítsünk pontos méretrajzot a gipszkarton falról. Jelöljük be a fal pontos helyét a padlón, figyelembe véve az esetleges ajtónyílásokat vagy egyéb beépítendő elemeket. Ügyeljünk arra, hogy a fal ne takarja el a padlófűtés vezérlőegységeit vagy egyéb fontos elemeit.

1.4. A Terhelhetőség Számításba Vétele

Ha a falra polcokat, szekrényeket vagy más nehezebb tárgyakat szeretnénk rögzíteni, előre meg kell terveznünk a megfelelő megerősítéseket a gipszkarton szerkezetben. Ezek a megerősítések lehetnek fa vagy fém profilok, amelyeket a rögzítési pontoknál helyezünk el.

1.5. A Hőveszteség és Hangszigetelés Szempontjai

A gipszkarton fal befolyásolhatja a helyiség hőelosztását és hangszigetelését. Ha fontos a minimális hőveszteség és a jó hangszigetelés, akkor érdemes a fal üregét megfelelő szigetelőanyaggal kitölteni. Ez nemcsak a komfortérzetet javítja, hanem energiatakarékossági szempontból is előnyös.

1.6. A Tűzvédelmi Előírások Figyelembevétele

Bizonyos épületekben vagy helyiségekben tűzvédelmi előírások vonatkozhatnak a válaszfalakra. Ha ilyen előírások érvényesek, akkor tűzgátló gipszkarton lapokat és a hozzájuk tartozó rendszerkomponenseket kell alkalmaznunk.

2. A Megfelelő Anyagok és Eszközök Kiválasztása

A sikeres gipszkarton fal rögzítéséhez elengedhetetlen a minőségi anyagok és a megfelelő szerszámok használata. A következőkben részletesen bemutatjuk a legfontosabb anyagokat és eszközöket.

2.1. Gipszkarton Lapok Típusai

Számos különböző típusú gipszkarton lap létezik, amelyek eltérő tulajdonságokkal rendelkeznek. A padlófűtés fölé épített falakhoz általában a következők jöhetnek szóba:

Normál gipszkarton (GKB): Általános felhasználásra alkalmas, lakóterekben gyakori.
Impregnált gipszkarton (GKI): Nedvességgel szemben ellenállóbb, ezért fürdőszobákban, konyhákban ajánlott, de padlófűtés esetén a páratartalom miatt előnyös lehet.
Tűzgátló gipszkarton (GKF): Fokozott tűzállósággal rendelkezik, speciális építési előírások esetén kötelező lehet.
Hangszigetelő gipszkarton: Jobb hangszigetelési tulajdonságokkal rendelkezik, ha a zajvédelem fontos szempont.

A lapok vastagsága általában 12,5 mm, de léteznek vékonyabb és vastagabb változatok is. A megfelelő vastagság a fal magasságától és a terhelhetőségi követelményektől függ.

2.2. Profilok és Rögzítőelemek

A gipszkarton fal vázszerkezetét fémprofilokból építjük fel. A leggyakrabban használt profil típusok a következők:

UW profilok: A fal keretének alsó és felső vízszintes elemei.
CW profilok: A függőleges tartóoszlopok, amelyek a gipszkarton lapok rögzítésére szolgálnak.
UA profilok: Nagyobb terhelésű falakhoz vagy ajtónyílások környékén használt, megerősített profilok.
CD és UD profilok: Álmennyezetek és előtétfalak készítéséhez használatosak, de bizonyos esetekben válaszfalakhoz is alkalmazhatók.

A profilokat a padlóhoz és a mennyezethez ütőszeggel vagy csavarokkal rögzítjük. A CW profilokat az UW profilokba illesztjük, és szükség esetén önmetsző csavarokkal rögzítjük egymáshoz. A gipszkarton lapokat a CW profilokhoz gipszkarton csavarokkal rögzítjük.

2.3. Szigetelőanyagok

A fal üregének kitöltéséhez különböző szigetelőanyagokat használhatunk, amelyek javítják a hő- és hangszigetelést. A leggyakoribb szigetelőanyagok a következők:

Ásványgyapot (kőzetgyapot, üveggyapot): Kiváló hő- és hangszigetelő tulajdonságokkal rendelkezik, tűzálló.
Polisztirol (EPS, XPS): Jó hőszigetelő, de hangszigetelése kevésbé hatékony.

Cellulóz szigetelés: Környezetbarát megoldás, jó hő- és hangszigetelő.

A szigetelőanyagot a profilok közé kell szorosan beilleszteni, hogy elkerüljük a hőhidak kialakulását és a hang terjedését.

2.4. Glettanyagok és Szalagok

A gipszkarton lapok illesztéseinek és a csavarfejek eltüntetéséhez glettanyagot használunk. A hézagok megerősítésére üvegszálas vagy papírszalagot alkalmazunk, amelyet a glettanyagba ágyazunk be. A sima felület eléréséhez többféle glettelési rétegre lehet szükség.

2.5. Szerszámok

A gipszkarton fal rögzítéséhez a következő alapvető szerszámokra lesz szükségünk:

Mérőszalag és ceruza: A pontos mérésekhez és jelölésekhez.
Vízmérték és függőón: A függőleges és vízszintes vonalak ellenőrzéséhez.
Gipszkarton kés vagy fűrész: A gipszkarton lapok méretre vágásához.
Csavarhúzó vagy akkus csavarozó: A profilok és a gipszkarton lapok rögzítéséhez.
Ütvefúró: A profilok padlóhoz és mennyezethez rögzítéséhez.
Gipszkarton gyalu: A vágott élek simításához.
Glettvas és spakli: A glettanyag felhordásához és simításához.
Csiszolópapír vagy csiszolóháló: A megszáradt glettfelület simításához.

Lézeres szintező (opcionális, de nagyon hasznos): A pontos függőleges és vízszintes vonalak kijelöléséhez.
Védőfelszerelés (szemüveg, kesztyű, porvédő maszk): A biztonságos munkavégzéshez.

3. A Gipszkarton Fal Vázszerkezetének Felépítése Padlófűtés Fölött

A gipszkarton fal stabilitásának és teherbírásának alapja a szakszerűen megépített vázszerkezet. Padlófűtés esetén különös figyelmet kell fordítanunk arra, hogy a rögzítési pontok ne sértsék meg a fűtési rendszert.

3.1. A Rögzítési Pontok Kijelölése és Ellenőrzése

Az első lépés a rögzítési pontok pontos kijelölése a padlón és a mennyezeten. Használjunk mérőszalagot és ceruzát a fal tervezett vonalának felrajzolásához. Ezután elengedhetetlen a padlófűtés csöveinek vagy kábeleinek pontos helyének megállapítása. Ehhez használhatunk hőkamerát, vagy ha a telepítési dokumentáció rendelkezésre áll, azt alaposan tanulmányozzuk át. Semmiképpen se fúrjunk olyan helyre, ahol fűtési elem fut!

3.2. Az UW Profilok Rögzítése a Padlóhoz és a Mennyezethez

Ha meggyőződtünk arról, hogy a kijelölt vonalon nincsenek fűtési elemek, rögzíthetjük az UW profilokat a padlóhoz és a mennyezethez. Az UW profilokat általában ütőszeggel rögzítjük beton vagy esztrich felülethez. Fa padló esetén faforgácslemez csavarokat használhatunk. A rögzítési pontok közötti távolság általában 50-60 cm, de a fal terhelésétől és magasságától függően ez változhat. Fontos, hogy az UW profilok pontosan függőlegesen egymás fölött helyezkedjenek el. Ehhez használjunk vízmértéket vagy lézeres szintezőt.

3.3. A CW Profilok Behelyezése

A függőleges tartóoszlopokat, a CW profilokat az UW profilokba illesztjük. A CW profilok távolsága egymástól általában 60 cm (a gipszkarton lapok szélességéhez igazodva), de ez a fal terhelésétől és a felhasznált gipszkarton lapok méretétől is függhet. Bizonyos esetekben, például a lapok szélénél vagy a sarkoknál sűrűbben helyezhetünk el CW profilokat a nagyobb stabilitás érdekében. A CW profilokat nem kell feltétlenül a padlóhoz vagy a mennyezethez rögzíteni, az UW profilokban való szoros illeszkedésük elegendő stabilitást biztosít. Ha a fal magasabb, mint a CW profilok hossza, akkor toldanunk kell őket speciális toldóelemekkel.

3.4. Ajtónyílások és Egyéb Nyílások Kialakítása

Ha a gipszkarton falon ajtónyílás vagy más nyílás (pl. ablak, szerviznyílás) lesz, azt a vázszerkezet építésekor figyelembe kell vennünk. Az ajtónyílás környékén UA profilokat használjunk a nagyobb stabilitás érdekében. Az UA profilokat speciális UA konzolokkal rögzítjük a padlóhoz és a mennyezethez, valamint az oldalsó UW profilokhoz. Az ajtófélfa helyét is UA profilokból alakítsuk ki.

3.5. A Vázszerkezet Szintezése és Rögzítése

A CW profilok behelyezése után ellenőrizzük a teljes vázszerkezet függőlegességét és vízszintességét. Szükség esetén ékekkel vagy alátétekkel korrigálhatjuk az esetleges eltéréseket. A CW profilokat az UW profilokhoz önmetsző csavarokkal rögzíthetjük a nagyobb stabilitás érdekében. Különösen fontos ez a nagyobb terhelésnek kitett falaknál.

3.6. A Szigetelőanyag Behelyezése

Miután a vázszerkezet elk
