Hogyan Keszitsunk Agyat

február 29, 2024február 29, 2024 Miklós

Hogyan készítsünk ágyat: A részletes útmutató a pihentető alváshoz

A kézzel készített ágy nem csupán egy bútordarab; ez egy olyan projekt, amely lehetővé teszi, hogy személyre szabja hálószobáját, megtakarítson pénzt, és büszke legyen saját munkájára. Legyen szó egy egyszerű ágykeretről vagy egy bonyolultabb, tárolóval ellátott platformágyról, ez a részletes útmutató minden lépésen végigvezeti Önt, hogy megalkothassa álmai ágyát.

1. A tervezés alapjai: Milyen ágyat szeretnénk?

Mielőtt belevágnánk a munkába, elengedhetetlen, hogy alaposan megtervezzük az ágyat. Számos tényezőt kell figyelembe vennünk, beleértve a rendelkezésre álló helyet, a matrac méretét, a kívánt stílust és a barkácsolási tapasztalatunkat.

1.1. A matrac méretének meghatározása

Az első lépés a matrac méretének pontos ismerete. A leggyakoribb matracméretek a következők:

Egyes (90×200 cm): Ideális kisebb hálószobákba vagy gyerekszobákba.
Kétszemélyes (140×200 cm): Kényelmes egy főnek, de két személy számára kissé szűkös lehet.
Queen (160×200 cm): Népszerű választás párok számára, elegendő helyet biztosít.
King (180×200 cm): Nagyobb hálószobákba ajánlott, maximális kényelmet nyújt.
Super King (200×200 cm vagy nagyobb): A legnagyobb méret, luxus érzetet biztosít.

A tervezés során mindig vegyük figyelembe a matrac pontos méreteit, és hagyjunk némi ráhagyást a könnyű behelyezés és eltávolítás érdekében.

1.2. Az ágy stílusának kiválasztása

Az ágy stílusa nagyban befolyásolja a hálószoba hangulatát. Íme néhány népszerű stílus:

Platformágy: Letisztult, modern megjelenésű, gyakran tárolóval is kiegészíthető. A matrac közvetlenül a keretre vagy lécezett felületre kerül.
Lécezett ágy: Klasszikus megjelenésű, ahol a matracot rugalmas fa lécek tartják, biztosítva a jó szellőzést.
Baldachinos ágy: Elegáns és romantikus, négy oszloppal rendelkezik, amelyekre függönyök akaszthatók.
Tárolós ágy: Praktikus választás kisebb lakásokba, ahol a fiókok vagy felnyitható részek extra tárolóhelyet biztosítanak.
Futon ágy: Multifunkcionális, nappal ülőalkalmatosságként, éjszaka ágyként szolgál.

Gondolja át, melyik stílus illik leginkább a hálószoba berendezéséhez és az Ön személyes ízléséhez.

1.3. A rendelkezésre álló hely felmérése

Mielőtt véglegesítené a terveket, mérje fel a hálószoba méreteit. Győződjön meg arról, hogy az új ágy kényelmesen elfér a helyiségben, és marad elegendő tér a közlekedésre és más bútorok elhelyezésére.

1.4. A barkácsolási tapasztalat figyelembevétele

Ha Ön kezdő barkácsoló, érdemes egy egyszerűbb tervvel kezdenie. Egy alap ágykeret elkészítése kevesebb szakértelmet igényel, míg egy tárolós vagy baldachinos ágy építése komolyabb kihívást jelenthet.

2. Szükséges anyagok és eszközök beszerzése

Miután a terv elkészült, össze kell gyűjtenünk a szükséges anyagokat és eszközöket. A pontos lista az ágy típusától és a választott anyagoktól függ, de az alábbiak általában szükségesek:

2.1. Faanyagok kiválasztása

A faanyag minősége és típusa nagyban befolyásolja az ágy tartósságát és megjelenését. Néhány népszerű választás:

Fenntartható forrásból származó keményfa (pl. tölgy, bükk, juhar): Tartós és esztétikus, de általában drágább.
Puhafa (pl. fenyő, lucfenyő): Könnyebben megmunkálható és olcsóbb, de kevésbé tartós. Megfelelő felületkezeléssel azonban jó választás lehet.
Rétegelt lemez: Erős és stabil, sokféleképpen felhasználható, különösen platformágyakhoz.
OSB lap (Oriented Strand Board): Költséghatékony megoldás a belső szerkezetekhez, de esztétikailag kevésbé vonzó.

A faanyag mennyiségének kiszámításakor vegye figyelembe az ágykeret elemeit (oldalak, fejvég, lábvég, támasztólécek) és a lábakat.

2.2. Egyéb szükséges anyagok

Csavarok, facsavarok: Különböző méretekben, a faanyag vastagságához igazítva.
Fa ragasztó: A stabilabb kötésekért.
Csiszolópapír: A fa felületének simításához.
Fa pácoló vagy festék: A kívánt szín és védelem eléréséhez.
Lakk vagy más felületkezelő anyag: A tartósság növeléséhez és a karcolások elkerüléséhez.
Ágyrács (ha nem platformágyat készítünk): A matrac alátámasztásához.
Zsanérok, fióksínek (tárolós ágy esetén).
Kárpitos anyag, szivacs (kárpitozott fejvég esetén).

2.3. Szükséges eszközök

Mérőszalag és ceruza: A pontos mérésekhez és jelölésekhez.
Fűrész (kézi vagy gépi): A faanyag méretre vágásához.
Fúrógép és fúrószárak: A csavarok előfúrásához és a rögzítésekhez.
Csavarhúzó vagy csavarbehajtó: A csavarok meghúzásához.
Csiszológép vagy csiszolótömb: A fa felületének simításához.
Ecset vagy festékszóró: A pácoláshoz, festéshez és lakkozáshoz.
Szorítók: Az alkatrészek ideiglenes rögzítéséhez a ragasztás során.
Vízmérték: Az ágykeret vízszintes beállításához.
Derékszög: A pontos derékszögek ellenőrzéséhez.
Védőszemüveg és munkakesztyű: A biztonságos munkavégzéshez.

3. Lépésről lépésre: Az ágykeret elkészítése

Most, hogy mindenünk megvan, elkezdhetjük az ágykeret építését. Az alábbiakban egy egyszerű ágykeret elkészítésének lépéseit mutatjuk be.

3.1. Az oldalak és a végek méretre vágása

A tervrajz alapján vágjuk méretre a faanyagot az ágy oldalaihoz (általában kettő), a fejvéghez és a lábvéghez. Ügyeljünk a pontos méretekre, hogy az ágy stabil és a matracnak megfelelő legyen.

3.2. A támasztólécek előkészítése

A matrac alátámasztásához szükségünk lesz támasztólécekre. Ezek lehetnek egyszerű fa lécek vagy egy komplett ágyrács. Ha fa léceket használunk, vágjunk le megfelelő számú és hosszúságú lécet.

3.3. Az oldalak rögzítése a fejvéghez és a lábvéghez

Használjunk facsavarokat és fa ragasztót az oldalak rögzítéséhez a fejvéghez és a lábvéghez. A stabilabb kötés érdekében érdemes előfúrni a csavarok helyét. Győződjünk meg arról, hogy a sarkok derékszögben állnak.

3.4. A középső tartóléc (opcionális, de ajánlott nagyobb ágyakhoz)

Nagyobb ágyak (queen, king, super king) esetén ajánlott egy középső tartóléc beépítése, amely további stabilitást biztosít és megakadályozza a lécek meghajlását. Ezt a lécet az ágy két hosszanti oldala közé rögzítsük.

3.5. A támasztólécek rögzítése

Rögzítsük a támasztóléceket az ágykeret belső oldalára, egyenletes távolságban egymástól. Használhatunk ehhez csavarokat vagy speciális léc tartókat. Ha ágyrácsot használunk, akkor azt egyszerűen helyezzük be a keretbe.

3.6. A lábak felszerelése

Szerelje fel az ágy lábait a keret alsó sarkaira. A lábak lehetnek egyszerű fa elemek vagy dekoratívabb bútorlábak. A rögzítéshez használjon csavarokat és szükség esetén erősítő lemezeket.

3.7. A felületkezelés

Miután az ágykeret elkészült, csiszoljuk simára a fa felületét, távolítsuk el a port, majd pácoljuk, fessük vagy lakkozzuk a kívánt módon. A felületkezelés nemcsak esztétikai szempontból fontos, hanem védi a fát a nedvességtől és a sérülésektől is.

4. Speciális ágytípusok készítése

Az alap ágykeret elkészítése után nézzünk meg néhány speciálisabb ágytípust is.

4.1. Platformágy készítése tárolóval

A tárolós platformágy praktikus megoldás lehet kisebb hálószobákba. A tárolóhely lehet fiókos vagy felnyitható.

4.1.1. Fiókos tároló kialakítása

Tervezzük meg a fiókok méretét és számát az ágy oldalain vagy a lábvégénél.
Készítsük el a fiókok vázát faanyagból, ügyelve a pontos méretekre.
Szereljük fel a fióksíneket az ágykeret belső oldalára és a fiókokra.
Készítsük el a fiókok előlapját, amely lehet fából vagy más anyagból.
Szereljük be a fiókokat a sínekre, és ellenőrizzük a működésüket.

4.1.2. Felnyitható tároló kialakítása

Osszuk fel az ágy alatti területet felnyitható részekre.
Készítsünk fedlapokat a felnyitható részekhez.
Szereljünk fel erős zsanérokat a fedlapok és az ágykeret közé.
Opcionálisan szereljünk be gázrugókat a könnyebb nyitás és zárás érdekében.

4.2. Lécezett ágy készítése rugalmas lécekkel

A lécezett ágy kényelmes alátámasztást nyújt a matracnak és biztosítja a jó szellőzést.

Készítsük el az ágykeretet az alapvető lépések szerint.
Szereljünk fel léc tartókat az ágykeret belső oldalára, megfelelő távolságban egymástól.
Helyezzük be a rugalmas fa léceket a tartókba. A lécek vastagsága és rugalmassága befolyásolja a kényelmet.

A középső részen, ahol nagyobb terhelés várható, használhatunk dupla léceket vagy állítható keménységű léceket.

4.3. Baldachinos ágy építése

A baldachinos ágy egy látványos és egyedi bútordarab.

Az alap ágykeret elkészítése után készítsünk négy függőleges oszlopot, amelyek magasabbak, mint a fejvég és a lábvég.
Rögzítsük az oszlopokat az ágykeret sarkaihoz, stabilan.
Készítsünk felső összekötő elemeket, amelyek összekötik az oszlopok tetejét. Ezek lehetnek egyszerű fa rudak vagy dekoratívabb keretek.
Csiszoljuk és kezeljük a fa felületét a kívánt módon.
A baldachinra függönyöket vagy más dekoratív anyagokat akaszthatunk.

4.4. Kárpitozott fejvég készítése

A kárpitozott fejvég kényelmes támaszt nyújt olvasás vagy tévézés közben, és elegáns megjelenést kölcsönöz az ágynak.

Készítsünk egy fa alaplapot a fejvéghez a kívánt méretben és formában.
Vágjunk ki megfelelő méretű szivacsot

Hogyan Kell Kiszamolni Az Eredo Ellenallast

február 29, 2024február 29, 2024 Miklós

A Redő Ellenállásának Kiszámítása: A Teljes Körű Útmutató

Az elektromos áramkörök tervezésének és elemzésének egyik nélkülözhetetlen eleme az eredő ellenállás pontos meghatározása. Legyen szó egyszerű soros vagy párhuzamos kapcsolásról, vagy éppen bonyolultabb vegyes konfigurációról, az eredő ellenállás ismerete kulcsfontosságú az áramkör viselkedésének megértéséhez, az áramerősség és a feszültségeloszlás kiszámításához, valamint a megfelelő alkatrészek kiválasztásához. Ebben a részletes útmutatóban lépésről lépésre végigvezetjük Önt az eredő ellenállás kiszámításának minden aspektusán, számos példával és gyakorlati alkalmazással illusztrálva a módszereket.

Az Ellenállás Alapjai és Az Ohm Törvénye

Mielőtt belevágnánk az eredő ellenállás kiszámításának összetettebb módszereibe, érdemes tisztázni az ellenállás fogalmát és annak alapvető összefüggéseit az elektromos áramkörökben. Az ellenállás egy elektromos alkatrész azon tulajdonsága, amely akadályozza az elektromos áram áramlását. Mértékegysége az ohm (Ω), amelyet Georg Simon Ohm német fizikus tiszteletére neveztek el.

Hogyan Kell Kiszamolni Az Eredo Ellenallast

Az Ohm Törvényének Megértése

Az elektromos áramkörök alapvető törvénye az Ohm törvénye, amely szoros kapcsolatot teremt az áramkörben folyó áramerősség (I), a feszültség (U) és az ellenállás (R) között. A törvény matematikai formában a következőképpen fejezhető ki:

$$U = I \cdot R$$

Ez az egyenlet azt mutatja, hogy egy vezetőn átfolyó áramerősség egyenesen arányos a vezető két vége közötti feszültséggel és fordítottan arányos a vezető ellenállásával. Az Ohm törvénye elengedhetetlen az eredő ellenállás fogalmának megértéséhez és a különböző áramköri konfigurációk elemzéséhez.

Az Ellenállás Fizikai Jelensége

Mikroszkopikus szinten az ellenállás az elektronok mozgásának ütközéseiből ered a vezető anyagának atomjaival vagy ionjaival. Minél több ilyen ütközés történik, annál nagyobb az ellenállás, és annál nehezebben áramlanak az elektronok. Az ellenállás nagyságát számos tényező befolyásolja, beleértve a vezető anyagának minőségét (fajlagos ellenállását), a vezető hosszát és keresztmetszetét, valamint a hőmérsékletét.

Ellenállások Kapcsolási Módjai: Soros, Párhuzamos és Vegyes Kapcsolások

Az elektromos áramkörökben az ellenállásokat különböző módokon lehet összekapcsolni. A két alapvető kapcsolási mód a soros kapcsolás és a párhuzamos kapcsolás. Ezek kombinációja hozza létre a vegyes kapcsolásokat, amelyek bonyolultabb áramköri struktúrák elemzését teszik szükségessé.

Soros Kapcsolás Eredő Ellenállásának Kiszámítása

Soros kapcsolás esetén az ellenállások egymás után vannak kötve, így az áramnak egyetlen útja van a teljes áramkörön keresztül. Ebben az esetben az eredő ellenállás egyszerűen az egyes ellenállások értékének összege:

$$R_{eredő} = R_1 + R_2 + R_3 + \dots + R_n$$

Ahol $R_1, R_2, \dots, R_n$ az egyes sorba kapcsolt ellenállások értékei.

Példa Soros Kapcsolásra

Képzeljünk el egy áramkört, amelyben három ellenállás van sorba kötve: $R_1 = 10 \, \Omega$, $R_2 = 20 \, \Omega$ és $R_3 = 30 \, \Omega$. Az áramkör eredő ellenállása:

$$R_{eredő} = 10 \, \Omega + 20 \, \Omega + 30 \, \Omega = 60 \, \Omega$$

Ez azt jelenti, hogy ez a három ellenállás soros kapcsolásban úgy viselkedik, mintha egyetlen $60 \, \Omega$-os ellenállás lenne az áramkörben.

Párhuzamos Kapcsolás Eredő Ellenállásának Kiszámítása

Párhuzamos kapcsolás esetén az ellenállások kivezetései közös pontokra vannak kötve, így az áramnak több útja is lehet az áramkörön keresztül. Ebben az esetben az eredő ellenállás reciproka az egyes ellenállások reciprokértékeinek összegével egyenlő:

$$\frac{1}{R_{eredő}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \dots + \frac{1}{R_n}$$

Két ellenállás párhuzamos kapcsolása esetén a képlet egyszerűsíthető:

$$R_{eredő} = \frac{R_1 \cdot R_2}{R_1 + R_2}$$

Példa Párhuzamos Kapcsolásra

Vegyünk két ellenállást, amelyek párhuzamosan vannak kötve: $R_1 = 10 \, \Omega$ és $R_2 = 20 \, \Omega$. Az áramkör eredő ellenállása:

$$R_{eredő} = \frac{10 \, \Omega \cdot 20 \, \Omega}{10 \, \Omega + 20 \, \Omega} = \frac{200 \, \Omega^2}{30 \, \Omega} \approx 6.67 \, \Omega$$

Ha három ellenállás van párhuzamosan kötve, például $R_1 = 10 \, \Omega$, $R_2 = 20 \, \Omega$ és $R_3 = 30 \, \Omega$, akkor:

$$\frac{1}{R_{eredő}} = \frac{1}{10 \, \Omega} + \frac{1}{20 \, \Omega} + \frac{1}{30 \, \Omega} = \frac{6 + 3 + 2}{60 \, \Omega} = \frac{11}{60 \, \Omega}$$

$$R_{eredő} = \frac{60}{11} \, \Omega \approx 5.45 \, \Omega$$

Fontos megjegyezni, hogy párhuzamos kapcsolás esetén az eredő ellenállás mindig kisebb, mint a legkisebb ellenállás értéke.

Vegyes Kapcsolások Eredő Ellenállásának Kiszámítása

A legtöbb valós áramkörben az ellenállások vegyesen vannak kapcsolva, ami azt jelenti, hogy az áramkör tartalmaz mind soros, mind párhuzamos szakaszokat. Az ilyen áramkörök eredő ellenállásának kiszámításához lépésről lépésre kell egyszerűsíteni az áramkört, azonosítva a soros és párhuzamos részeket, és alkalmazva a megfelelő képleteket.

Lépések Vegyes Kapcsolás Eredő Ellenállásának Kiszámításához

Azonosítsuk az áramkörben a soros és párhuzamos kapcsolásokat.
Egyszerűsítsük a párhuzamos szakaszokat a párhuzamos kapcsolás képletének alkalmazásával. Az így kapott eredő ellenállást helyettesítsük az eredeti párhuzamosan kapcsolt ellenállások helyére.
Egyszerűsítsük a soros szakaszokat a soros kapcsolás képletének alkalmazásával. Az így kapott eredő ellenállást helyettesítsük az eredeti sorosan kapcsolt ellenállások helyére.
Ismételjük a fenti lépéseket, amíg az áramkör egyetlen eredő ellenállássá nem redukálódik.

Példa Vegyes Kapcsolásra

Tekintsünk egy áramkört, amelyben egy $R_1 = 10 \, \Omega$ ellenállás sorosan van kötve egy olyan párhuzamos kapcsolással, amely két ellenállásból áll: $R_2 = 20 \, \Omega$ és $R_3 = 30 \, \Omega$.

Először számítsuk ki a párhuzamosan kapcsolt $R_2$ és $R_3$ eredő ellenállását ($R_{23}$):

$$R_{23} = \frac{R_2 \cdot R_3}{R_2 + R_3} = \frac{20 \, \Omega \cdot 30 \, \Omega}{20 \, \Omega + 30 \, \Omega} = \frac{600 \, \Omega^2}{50 \, \Omega} = 12 \, \Omega$$
Most az eredeti áramkör egy soros kapcsolássá egyszerűsödött, amely $R_1 = 10 \, \Omega$ és $R_{23} = 12 \, \Omega$ ellenállásokból áll. Az áramkör teljes eredő ellenállása ($R_{eredő}$):

$$R_{eredő} = R_1 + R_{23} = 10 \, \Omega + 12 \, \Omega = 22 \, \Omega$$

Tehát az áramkör teljes eredő ellenállása $22 \, \Omega$.

Speciális Esetek és Technikák az Eredő Ellenállás Kiszámításához

Bizonyos áramköri konfigurációk esetén a soros és párhuzamos egyszerűsítési módszerek nem elegendőek. Ilyenkor speciálisabb technikák alkalmazására lehet szükség.

Híd Kapcsolások Eredő Ellenállásának Kiszámítása

A híd kapcsolás egy olyan áramköri konfiguráció, amely négy ellenállást tartalmaz egy négyszög alakban, és egy ötödik ellenállást (a híd ellenállását) a szemközti csúcsok között. A híd kapcsolás eredő ellenállásának kiszámítása bonyolultabb, különösen akkor, ha a híd nincs egyensúlyban (azaz az átlósan szemben lévő ellenállások szorzatának aránya nem egyenlő).

Delta-Csillag Átalakítás

A delta-csillag átalakítás egy hatékony módszer a bonyolultabb híd kapcsolások és más hálózati áramkörök egyszerűsítésére. Ez a technika lehetővé teszi, hogy egy három ellenállásból álló delta ($\Delta$) konfigurációt egy vele ekvivalens csillag (Y) konfigurációvá alakítsunk, vagy fordítva.

Delta-Csillag Átalakítás Képletei

Ha egy delta konfiguráció ($R_{AB}, R_{BC}, R_{CA}$) ellenállásait szeretnénk csillag konfigurációvá ($R_A, R_B, R_C$) alakítani, a következő képleteket használhatjuk:

$$R_A = \frac{R_{AB} \cdot R_{CA}}{R_{AB} + R_{BC} + R_{CA}}$$

$$R_B = \frac{R_{AB} \cdot R_{BC}}{R_{AB} + R_{BC} + R_{CA}}$$

$$R_C = \frac{R_{BC} \cdot R_{CA}}{R_{AB} + R_{BC} + R_{CA}}$$

Ha pedig egy csillag konfiguráció ($R_A, R_B, R_C$) ellenállásait szeretnénk delta konfigurációvá ($R_{AB}, R_{BC}, R_{CA}$) alakítani, a következő képletek érvényesek:

$$R_{AB} = R_A + R_B + \frac{R_A \cdot R_B}{R_C}$$

$$R_{BC} = R_B + R_C + \frac{R_B \cdot R_C}{R_A}$$

$$R_{CA} = R_C + R_A + \frac{R_C \cdot R_A}{R_B}$$

A delta-csillag átalakítás segítségével a bonyolult híd kapcsolások egyszerűbb soros és párhuzamos kombinációkká alakíthatók, amelyek eredő ellenállása könnyebben kiszámítható.

Wheatstone Híd Eredő Ellenállásának Kiszámítása

A Wheatstone híd egy speciális híd kapcsolás, amelyet gyakran ismeretlen ellenállások pontos mérésére használnak. A híd akkor van egyensúlyban, ha a szemközti ágak ellenállásainak szorzata egyenlő:

$$R_1 \cdot R_4 = R_2 \cdot R_3$$

Ebben az esetben a híd közepén lévő ellenálláson (a galvanométer ágában) nem folyik áram, és ez az ellenállás figyelmen kívül hagyható az eredő ellenállás szempontjából. Az áramkör ekkor két párhuzamos ággá egyszerűsödik, amelyek sorosan kapcsolt

Hogyan Kell Kiszamolni Az Ellenallast

február 29, 2024február 29, 2024 Miklós

Hogyan Számoljuk Ki Az Ellenállást: A Teljeskörű Útmutató

Az elektromos ellenállás az egyik legalapvetőbb fogalom az elektronikában és az elektrotechnikában. Megértése elengedhetetlen ahhoz, hogy biztonságosan és hatékonyan tervezhessünk és építhessünk elektromos áramköröket. Ebben a részletes útmutatóban lépésről lépésre végigvezetjük Önt az ellenállás kiszámításának különböző módszerein, beleértve az Ohm törvényt, a soros és párhuzamos kapcsolások ellenállásának meghatározását, az ellenállások színkódjának értelmezését, valamint a gyakorlati mérési technikákat. Célunk, hogy Ön a cikk végére magabiztosan alkalmazhassa ezeket a tudást a saját projektjeiben.

1. Az Elektromos Ellenállás Alapjai

Az elektromos ellenállás egy olyan fizikai tulajdonság, amely megakadályozza vagy korlátozza az elektromos áram áramlását egy vezetőben. Minél nagyobb az ellenállás, annál nehezebben halad át az áram adott feszültség mellett. Az ellenállás mértékegysége az ohm (Ω), amelyet Georg Simon Ohm német fizikus tiszteletére neveztek el.

1.1. Miért Fontos Az Ellenállás Kiszámítása?

Az ellenállás pontos ismerete kulcsfontosságú számos okból:

Áramkör tervezés: A megfelelő ellenállásértékek kiválasztása biztosítja, hogy az áramkörben a kívánt áram folyjon, és az alkatrészek ne sérüljenek meg túl nagy áram vagy feszültség hatására.
Alkatrész kiválasztás: Különböző alkalmazásokhoz különböző ellenállásértékű alkatrészekre van szükség. A számítás segít a megfelelő alkatrész kiválasztásában.
Hibaelhárítás: Ha egy áramkör nem megfelelően működik, az ellenállások mérése segíthet a hibás alkatrészek azonosításában.
Biztonság: A helyes ellenállásértékek biztosítják az áramkör biztonságos működését, elkerülve a túlmelegedést vagy a rövidzárlatot.

2. Az Ohm Törvény: Az Ellenállás Számításának Alapja

Az Ohm törvény az elektromos áram, a feszültség és az ellenállás közötti alapvető kapcsolatot írja le. Kimondja, hogy egy vezetőn átfolyó áram egyenesen arányos a vezető két vége közötti feszültséggel, és fordítottan arányos a vezető ellenállásával. Matematikailag ezt a következőképpen fejezhetjük ki:

$$V = I \times R$$

ahol:

V a feszültség (potenciálkülönbség) a vezető két vége között, mértékegysége a volt (V).
I az áram erőssége, amely a vezetőn átfolyik, mértékegysége az amper (A).
R a vezető ellenállása, mértékegysége az ohm (Ω).

2.1. Az Ohm Törvény Átrendezése Az Ellenállás Kiszámításához

Ha az ellenállást szeretnénk kiszámítani, az Ohm törvény egyenletét a következőképpen rendezhetjük át:

$$R = \frac{V}{I}$$

Ez az egyenlet azt mutatja, hogy az ellenállás egyenlő a feszültség és az áram hányadosával. Tehát, ha ismerjük egy áramkör egy adott pontján a feszültséget és az áthaladó áramot, könnyen kiszámíthatjuk az ott lévő ellenállást.

2.2. Példák Az Ohm Törvény Alkalmazására

Nézzünk néhány példát, hogy jobban megértsük az Ohm törvény alkalmazását az ellenállás kiszámításában:

2.2.1. Példa 1: Egy Egyszerű Áramkör Ellenállásának Kiszámítása

Egy áramkörben egy 12 V-os tápegység egy izzót lát el árammal. Ha az áramkörben folyó áram 2 A, mennyi az izzó ellenállása?

Az Ohm törvényt használva:

$$R = \frac{V}{I} = \frac{12 \text{ V}}{2 \text{ A}} = 6 \text{ Ω}$$

Tehát az izzó ellenállása 6 ohm.

2.2.2. Példa 2: Ismeretlen Áram Kiszámítása Ismert Ellenállás És Feszültség Esetén

Egy áramkörben egy 10 Ω-os ellenálláson 5 V-os feszültség esik. Mekkora áram folyik át az ellenálláson?

Az Ohm törvényt átrendezve az áramra:

$$I = \frac{V}{R} = \frac{5 \text{ V}}{10 \text{ Ω}} = 0.5 \text{ A}$$

Tehát az ellenálláson 0.5 amper áram folyik át.

2.2.3. Példa 3: Szükséges Feszültség Kiszámítása Ismert Ellenállás És Áram Esetén

Egy LED-nek 20 mA (0.02 A) áramra van szüksége a megfelelő működéshez. Ha az előtét ellenállás 150 Ω, mekkora feszültség esik az ellenálláson?

Az Ohm törvényt használva:

$$V = I \times R = 0.02 \text{ A} \times 150 \text{ Ω} = 3 \text{ V}$$

Tehát az ellenálláson 3 volt feszültség esik.

3. Ellenállások Kapcsolása: Soros És Párhuzamos Kapcsolások

Egy áramkörben több ellenállás is lehet. Ezeket sorosan vagy párhuzamosan kapcsolhatjuk össze, ami befolyásolja az áramkör eredő ellenállását.

3.1. Soros Kapcsolás Eredő Ellenállásának Kiszámítása

Soros kapcsolás esetén az ellenállások egymás után vannak kötve, így az áramnak ugyanazon az úton kell áthaladnia mindegyiken. A sorosan kapcsolt ellenállások eredő (összegzett) ellenállása egyenlő az egyes ellenállások értékeinek összegével:

$$R_{eredő} = R_1 + R_2 + R_3 + \dots + R_n$$

ahol $R_1, R_2, R_3, \dots, R_n$ az egyes sorosan kapcsolt ellenállások értékei.

3.1.1. Példa Soros Kapcsolásra

Ha három ellenállást (10 Ω, 20 Ω és 30 Ω) sorosan kapcsolunk, az eredő ellenállás:

$$R_{eredő} = 10 \text{ Ω} + 20 \text{ Ω} + 30 \text{ Ω} = 60 \text{ Ω}$$

A soros kapcsolásban az áram minden ellenálláson azonos, a feszültség pedig az egyes ellenállásokon eső feszültségek összege.

3.2. Párhuzamos Kapcsolás Eredő Ellenállásának Kiszámítása

Párhuzamos kapcsolás esetén az ellenállások úgy vannak kötve, hogy az áramnak több út áll rendelkezésére. A párhuzamosan kapcsolt ellenállások eredő ellenállásának reciprok értéke egyenlő az egyes ellenállások reciprokértékeinek összegével:

$$\frac{1}{R_{eredő}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \dots + \frac{1}{R_n}$$

Két párhuzamosan kapcsolt ellenállás esetén az eredő ellenállás egyszerűbben is kiszámítható:

$$R_{eredő} = \frac{R_1 \times R_2}{R_1 + R_2}$$

3.2.1. Példa Párhuzamos Kapcsolásra

Ha két ellenállást (10 Ω és 20 Ω) párhuzamosan kapcsolunk, az eredő ellenállás:

$$R_{eredő} = \frac{10 \text{ Ω} \times 20 \text{ Ω}}{10 \text{ Ω} + 20 \text{ Ω}} = \frac{200 \text{ Ω}^2}{30 \text{ Ω}} \approx 6.67 \text{ Ω}$$

Három ellenállás (10 Ω, 20 Ω és 30 Ω) párhuzamos kapcsolása esetén:

$$\frac{1}{R_{eredő}} = \frac{1}{10} + \frac{1}{20} + \frac{1}{30} = \frac{6}{60} + \frac{3}{60} + \frac{2}{60} = \frac{11}{60}$$

$$R_{eredő} = \frac{60}{11} \approx 5.45 \text{ Ω}$$

A párhuzamos kapcsolásban a feszültség minden ellenálláson azonos, az áram pedig az egyes ágakban folyó áramok összege.

3.3. Vegyes Kapcsolások Eredő Ellenállásának Kiszámítása

Gyakran előfordulnak olyan áramkörök, amelyekben az ellenállások sorosan és párhuzamosan is kapcsolódnak. Az ilyen vegyes kapcsolások eredő ellenállásának kiszámításához a kapcsolást egyszerűsítenünk kell részletekben. Azonosítjuk a soros és párhuzamos részeket, kiszámítjuk azok eredő ellenállását, majd ezeket az eredőket ismét sorosan vagy párhuzamosan kezeljük, amíg egyetlen eredő ellenállást nem kapunk.

3.3.1. Példa Vegyes Kapcsolásra

Tekintsünk egy áramkört, amelyben egy 10 Ω-os ellenállás sorosan van kapcsolva egy párhuzamosan kapcsolt 20 Ω-os és 30 Ω-os ellenállás kombinációjával.

Először számítsuk ki a párhuzamosan kapcsolt 20 Ω-os és 30 Ω-os ellenállások eredő ellenállását:

$$R_{párhuzamos} = \frac{20 \text{ Ω} \times 30 \text{ Ω}}{20 \text{ Ω} + 30 \text{ Ω}} = \frac{600 \text{ Ω}^2}{50 \text{ Ω}} = 12 \text{ Ω}$$
Most ez a 12 Ω-os eredő ellenállás sorosan van kapcsolva a 10 Ω-os ellenállással. A soros kapcsolás eredő ellenállása:

$$R_{eredő} = 10 \text{ Ω} + 12 \text{ Ω} = 22 \text{ Ω}$$

Tehát a vegyes kapcsolás eredő ellenállása 22 ohm.

4. Az Ellenállások Színkódja

A legtöbb kis teljesítményű ellenálláson színkódok jelzik az ellenállás értékét és a tűrését. A színkód általában 4 vagy 5 színes sávból áll.

4.1. Négy Sávos Színkód

A négy sávos színkód a leggyakoribb. Az első két sáv az ellenállás értékének első két szignifikáns számjegyét jelöli. A harmadik sáv a szorzót adja meg (10 hatványa, amellyel az első két számjegyet meg kell szorozni). A negyedik sáv a tűrést jelzi százalékban.

Szín	Első/Második Sáv (Érték)	Harmadik Sáv (Szorzó)	Negyedik Sáv (Tűrés)
Fekete	0	$10^0 = 1$	–
Barna	1	$10^1 = 10$	±1%
Vörös	2	$10^2 = 100$	±2%
Narancs	3	$10^3 = 1000$	–
Sárga	4	$10^4 = 10000$	–
Zöld	5	$10^5 = 100000$	±0.5%
Kék	6	$10^6 = 1000000$	±0.25%
Ibolya	7	$10^7 = 10000000$	±0.1%
Szürke	8	$10^8 =

Hogyan Kell Hasznalni Az Ampermerot

február 28, 2024február 28, 2024 Miklós

Hogyan Kell Használni Az Ampermérőt: A Részletes Útmutató A Pontos Áramméréshez

Az elektromosság a modern világ egyik alapvető eleme, és számos területen nélkülözhetetlen. Legyen szó otthoni elektromos rendszerekről, ipari berendezésekről vagy akár elektronikai áramkörökről, az áram mérése gyakran elengedhetetlen a hibaelhárításhoz, a karbantartáshoz vagy éppen a fejlesztéshez. Ebben a folyamatban kulcsfontosságú szerepet játszik az ampermérő, egy olyan műszer, amely az elektromos áram erősségének mérésére szolgál. Ahhoz azonban, hogy pontos és megbízható eredményeket kapjunk, elengedhetetlen az ampermérő helyes használatának ismerete. Ez a részletes útmutató átfogó képet nyújt az ampermérők működéséről, különböző típusairól és a biztonságos, pontos mérés lépéseiről.

Az Ampermérő Működésének Alapelvei

Az ampermérő működésének alapja az elektromos áram mágneses hatása. Amikor elektromos áram folyik egy vezetőn keresztül, mágneses mező jön létre a vezető körül. Az ampermérők többsége ezt a mágneses mezőt használja fel az áram erősségének mérésére. Különböző típusú ampermérők léteznek, amelyek eltérő elveken működnek, de a végső cél mindig ugyanaz: az áram mennyiségének számszerűsítése, általában amper (A) egységben.

A Galvanométer Elve

Sok hagyományos ampermérő a galvanométer elvén működik. Egy galvanométer egy olyan elektromechanikus műszer, amely az elektromos áramot mechanikai mozgássá alakítja. Egy tekercs található benne, amely mágneses mezőben helyezkedik el. Amikor áram folyik a tekercsen keresztül, a tekercs mágneses mezőt hoz létre, amely kölcsönhatásba lép a külső mágneses mezővel. Ez a kölcsönhatás egy forgatónyomatékot eredményez, amely elfordítja a tekercset és a hozzá rögzített mutatót egy skálán. A mutató elmozdulásának mértéke arányos az átfolyó áram erősségével.

A Sönt Ellenállás Szerepe

A galvanométerek önmagukban általában csak nagyon kis áramok mérésére alkalmasak. Nagyobb áramok méréséhez egy úgynevezett sönt ellenállást használnak párhuzamosan a galvanométerrel. A sönt egy alacsony értékű, nagy áram tűrésű ellenállás. Az áram nagy része a söntön folyik keresztül, míg csak egy kis, arányos része halad át a galvanométeren. A galvanométer által mért kis áramérték alapján, a sönt ellenállásának ismert értékével, pontosan meghatározható a teljes áram erőssége.

A Hall-effektus Elve

A modern digitális ampermérők és a lakatfogók gyakran a Hall-effektus elvén működnek. Amikor egy árammal átjárt vezető mágneses mezőbe kerül, és egy áramot vezetünk merőlegesen erre a mágneses mezőre, akkor a vezetőben mozgó töltött részecskékre egy erő hat, amely a mágneses mezőre és az áram irányára is merőleges. Ez a jelenség feszültségkülönbséget hoz létre a vezető két, a mágneses mezőre és az áram irányára merőleges oldalán. Ezt a feszültségkülönbséget (Hall-feszültség) mérik, és ennek nagysága arányos a vezetőn átfolyó áram erősségével és a mágneses mező erősségével. A Hall-effektus alapú ampermérők előnye, hogy érintésmentes mérést tesznek lehetővé, ami különösen nagy áramok vagy szigetelt vezetékek mérésekor jelentős biztonsági előnyt nyújt.

Az Ampermérők Különböző Típusai

A különböző mérési igényeknek megfelelően többféle ampermérő létezik. Fontos megérteni az egyes típusok jellemzőit és alkalmazási területeit a megfelelő műszer kiválasztásához.

Analóg Ampermérők

Az analóg ampermérők a hagyományosabb típusok közé tartoznak. Működésük a galvanométer elvén alapul. A mért áram hatására a mutató egy skálán elmozdul, és a leolvasott érték jelzi az áram erősségét. Az analóg ampermérők előnye lehet a gyors reagálás a változó áramokra, azonban a leolvasás pontossága függ a skála beosztásától és a felhasználó szemének pozíciójától (parallaxis hiba).

Digitális Ampermérők

A digitális ampermérők a mért áramértéket numerikusan jelenítik meg egy digitális kijelzőn. Ez jelentősen csökkenti a leolvasási hibákat és általában nagyobb pontosságot biztosít, mint az analóg műszerek. A digitális ampermérők gyakran rendelkeznek kiegészítő funkciókkal is, mint például a minimum/maximum érték rögzítése, a relatív mérés vagy az automatikus polaritásváltás.

Lakatfogók

A lakatfogók egy speciális típusú ampermérők, amelyek lehetővé teszik az áram mérését anélkül, hogy meg kellene szakítani az áramkört. A lakatfogó egy nyitható, pofaszerű résszel rendelkezik, amelyet a mérendő vezető köré lehet zárni. A műszer a vezető körül kialakuló mágneses mezőt érzékeli (gyakran a Hall-effektus elvén), és ennek alapján határozza meg az áram erősségét. A lakatfogók különösen hasznosak nagy áramok mérésére, vagy olyan esetekben, amikor az áramkör megszakítása nem lehetséges vagy nem kívánatos.

Multiméterek Ampermérő Funkcióval

A multiméterek sokoldalú mérőműszerek, amelyek képesek feszültség, áram és ellenállás mérésére is. Az ampermérő funkció általában egy áramkörbe sorosan kötött mérést jelent. A multiméterek lehetnek analóg vagy digitális kijelzésűek. Fontos megjegyezni, hogy a multiméterek árammérő tartományai korlátozottak lehetnek, ezért nagy áramok mérésére nem mindig alkalmasak.

Panel Ampermérők

A panel ampermérők olyan műszerek, amelyeket berendezésekbe vagy vezérlőpanelekbe építenek be az áram folyamatos monitorozására. Ezek lehetnek analóg vagy digitális kijelzésűek, és gyakran rendelkeznek riasztási funkciókkal is, ha az áram egy beállított értéket túllép vagy alulmúl.

Az Ampermérő Helyes Használatának Lépései

A pontos és biztonságos árammérés érdekében elengedhetetlen az ampermérő helyes használata. Az alábbi lépések általános útmutatóként szolgálnak, de mindig olvassa el a konkrét ampermérő használati útmutatóját is.

1. A Megfelelő Ampermérő Kiválasztása

Az első lépés a mérési feladathoz leginkább megfelelő ampermérő kiválasztása. Figyelembe kell venni a mérendő áram várható tartományát (egyenáram vagy váltóáram, kis vagy nagy áramerősség) és az áramkör jellegét (megszakítható-e az áramkör a méréshez). Nagy áramok méréséhez vagy ha az áramkör megszakítása nem lehetséges, a lakatfogó a legmegfelelőbb választás. Kisebb áramok méréséhez vagy ha más elektromos paramétereket is mérni kell, a multiméter ampermérő funkciója lehet ideális.

2. Az Áramkör Megszakítása (Szükség Esetén)

A hagyományos ampermérők (analóg vagy digitális, multiméterbe épített) használatához általában meg kell szakítani az áramkört azon a ponton, ahol az áramot mérni szeretnénk. Az ampermérőt ezután sorosan kell bekapcsolni az áramkörbe. Ez azt jelenti, hogy az áramnak át kell folynia az ampermérőn a méréshez. Ügyeljen arra, hogy az áramkör feszültségmentes legyen a megszakítás előtt a balesetek elkerülése érdekében.

3. A Megfelelő Mérési Tartomány Kiválasztása

Az ampermérők általában többféle mérési tartománnyal rendelkeznek. A mérés megkezdése előtt ki kell választani a várható áram erősségének megfelelő tartományt. Ha nem tudja előre a várható áram erősségét, mindig a legnagyobb tartományban kezdje a mérést, és szükség esetén csökkentse a tartományt a pontosabb leolvasás érdekében. Ha a mért érték a kiválasztott tartományon kívül esik (túl kicsi vagy túl nagy), a műszer nem fog pontos eredményt adni, vagy akár károsodhat is.

4. Az Ampermérő Bekötése az Áramkörbe (Sorosan)

Miután az áramkör megszakításra került (ha szükséges) és a megfelelő mérési tartományt kiválasztotta, kösse be az ampermérőt sorosan az áramkörbe. Ügyeljen a polaritásra egyenáram mérésekor. A legtöbb ampermérő rendelkezik pozitív (+) és negatív (-) bemeneti csatlakozóval. A pozitív csatlakozót az áramkör pozitívabb pontjához, a negatív csatlakozót pedig a negatívabb pontjához kell csatlakoztatni. Fordított polaritás esetén a műszer nem fog helyes értéket mutatni, és egyes digitális műszerek hibajelzést adhatnak.

5. Az Áramkör Visszakapcsolása és a Mérés Leolvasása

Miután az ampermérő helyesen be van kötve az áramkörbe, óvatosan kapcsolja vissza az áramkört. Az ampermérő kijelzőjén megjelenik a mért áram erőssége. Analóg műszerek esetén olvassa le a mutató által jelzett értéket a skálán. Digitális műszerek esetén a kijelzőn közvetlenül megjelenik a numerikus érték. Jegyezze fel a mért értéket és a mértékegységet (amper, milliampere stb.).

6. Lakatfogó Használata (Érintésmentes Mérés)

Lakatfogó használata esetén nincs szükség az áramkör megszakítására. Egyszerűen nyissa ki a lakatfogó pofáit, és zárja rá a mérendő vezetőre. Ügyeljen arra, hogy csak egy vezetéket fogjon be a pofák közé, ne egy kábelt, amely több vezetéket tartalmaz, mert a különböző vezetékekben folyó áramok mágneses terei kiolthatják egymást, hibás eredményt adva. A lakatfogó kijelzőjén azonnal megjelenik a mért áram erőssége.

7. Biztonsági Óvintézkedések Betartása

Az elektromos árammal való munka veszélyes lehet, ezért a mérés során mindig tartsa be a biztonsági előírásokat. Használjon megfelelő védőfelszerelést (pl. szigetelt kesztyű, védőszemüveg), és győződjön meg arról, hogy a műszer és a mérővezetékek épek és sértetlenek. Soha ne mérjen olyan feszültségű áramkörben, amely meghaladja az ampermérő névleges feszültségét vagy áramtartományát. Ha bizonytalan a mérés módjában vagy a biztonsági előírásokban, kérjen segítséget szakembertől.

Részletes Útmutató Különböző Mérési Forgatókönyvekhez

Az ampermérő használata különböző mérési forgatókönyvekben eltérő lehet. Az alábbiakban néhány gyakori esetet és a hozzájuk tartozó részletes eljárást mutatjuk be.

Egyenáram Mérése Multiméterrel

Győződjön meg arról, hogy az áramkör feszültségmentes. Kapcsolja ki az áramforrást, és ellenőrizze egy feszültségmérővel, hogy valóban nincs feszültség az áramkörben.
Állítsa a multimétert az egyenáram (DC A) mérési módjába. Válassza ki a várható áram erősségének megfelelő mérési tartományt. Ha nem biztos a várható értékben, kezdje a legmagasabb tartományban.
Szakítsa meg az áramkört azon a ponton, ahol az áramot mérni szeretné.
Csatlakoztassa a multiméter piros mérővezetékét az áramkör pozitív (+) oldalához (ahol az áram befelé folyik az áramkörbe), és a fekete mérővezetékét az áramkör negatív (-) oldalához (ahol az áram kifelé folyik az áramkörből).
Kapcsolja vissza az áramforrást.
Olvassa le a mért áram erősségét a multiméter kijelzőjén. Ha az érték túl kicsi, válasszon egy alacsonyabb mérési tartományt a pontosabb leolvasás érdekében.
A mérés befejezése után kapcsolja ki az áramforrást, és távolítsa el a multiméter mérővezetékeit.
Állítsa vissza az áramkör eredeti állapotát.

Váltóáram Mérése Multiméterrel

Győződjön meg arról, hogy az áramkör feszültségmentes. Kapcsolja ki az áramforrást, és ellenőrizze egy feszültségmérővel, hogy valóban nincs feszültség az áramkörben.
Állítsa a multimétert a váltóáram (AC A) mérési módjába. Válassza ki a várható áram erősségének megfelelő mérési tartományt. Ha nem biztos a várható értékben, kezdje a legmagasabb tartományban.
Szakítsa meg az áramkört azon a ponton, ahol az áramot mérni szeretné.
Csatlakoztassa a multiméter mérővezetékeit az áramkör megszakított pontjaihoz. Váltóáram mérésekor a polaritás általában nem számít.
Kapcsolja vissza az áramforrást.
Olvassa le a mért áram erősségét a multiméter kijelzőjén. Ha az érték túl kicsi, válasszon egy alacsonyabb mérési tartományt a pontosabb leolvasás érdekében.

Hogyan Kell A Stukkot Sarokra Vagni

február 28, 2024február 28, 2024 Miklós

A Stukkó Sarokra Vágásának Művészete: Lépésről Lépésre a Tökéletes Illesztésért

A stukkó elegáns és klasszikus megjelenést kölcsönöz otthonának, legyen szó mennyezeti díszlécekről, fali bordűrökről vagy ablak- és ajtókeretekről. Azonban a stukkó elemek esztétikus beépítésének egyik legkritikusabb pontja a sarkok precíz illesztése. A rosszul vágott sarkok nemcsak rontják az összképet, hanem idővel el is válhatnak, kompromittálva a befektetett munkát. Ebben a részletes útmutatóban lépésről lépésre bemutatjuk a stukkó sarokra vágásának különböző módszereit, a szükséges eszközöket és a tökéletes eredmény elérésének titkait. Legyen Ön is a stukkózás mestere!

Miért olyan fontos a stukkó sarokra vágása?

A stukkó elemeket általában egyenes szakaszokban gyártják és forgalmazzák. Ahhoz, hogy ezek a lineáris elemek harmonikusan illeszkedjenek a helyiség sarkaiban, pontos sarokvágásra, más néven gérvágásra van szükség. A helyesen elvégzett sarokvágás biztosítja a következőket:

Esztétikus megjelenés: A pontosan illeszkedő sarkok egységes és professzionális hatást keltenek.
Tartósság: A jól illesztett elemek kevésbé valószínű, hogy idővel elmozdulnak vagy repednek.

Zökkenőmentes átmenetek: A precíz vágás biztosítja, hogy a stukkó vonala megszakítás nélkül folytatódjon a sarkokon.
Kevesebb utómunka: A pontos vágás minimalizálja a hézagokat és az egyenetlenségeket, csökkentve a javításra fordított időt és anyagot.

A stukkó sarokra vágásához szükséges alapvető eszközök

A sikeres sarokvágáshoz elengedhetetlen a megfelelő eszközök használata. Íme egy átfogó lista a legfontosabb kellékekről:

Mérő- és jelölőeszközök

Mérőszalag vagy tolómérő: A pontos méretek levételéhez és a vágási vonalak kijelöléséhez. A tolómérő különösen hasznos lehet a kisebb, precízebb mérésekhez.
Ceruza vagy jelölőtoll: A vágási vonalak egyértelmű megjelöléséhez a stukkó felületén. Ügyeljünk arra, hogy a jelölés vékony és pontos legyen.
Szögmérő vagy univerzális szögmérő: A sarkok pontos szögének meghatározásához. A legtöbb belső sarok 90 fokos, de előfordulhatnak ettől eltérő szögek is, különösen régebbi épületekben. Az univerzális szögmérővel könnyen lemérhetjük ezeket az eltéréseket.
Gérvágó sablon vagy szögdoboz (gérláda): Segít a pontos szögben történő vágásban kézi fűrésszel. Különböző szögű vágási résekkel rendelkezik (általában 45 és 90 fok), de léteznek állítható szögű modellek is.
Vonalzó vagy derékszög: A vágási vonalak egyenes és pontos meghúzásához. A derékszög különösen fontos a 90 fokos vágások ellenőrzéséhez.

Vágóeszközök

Kézi fűrész finom fogazattal: Ideális gipszből vagy puha műanyagból készült stukkókhoz. A finom fogazat biztosítja a tiszta és sima vágási felületet.
Gérvágó fűrész (kézi vagy motoros): Lehetővé teszi a pontos szögben történő vágást, különösen nagyobb mennyiségű stukkó esetén. A motoros változat jelentősen felgyorsítja a munkát és növeli a pontosságot.
Tapétavágó kés vagy speciális stukkóvágó kés: Használható a stukkó hátoldalának vagy kisebb korrekciók elvégzéséhez. A speciális stukkóvágó kések pengéje keményebb anyagok vágására is alkalmas lehet.
Éles olló vagy drótvágó: Egyes lágyabb, hab alapú stukkókhoz elegendő lehet.

Egyéb hasznos eszközök

Csiszolópapír (finom szemcséjű): A vágási élek finomításához és az esetleges egyenetlenségek eltávolításához.
Porrongy vagy kefe: A vágás során keletkezett por eltávolításához.
Személyi védőfelszerelés: Szemüveg a por és a repülő szilánkok ellen, kesztyű a kéz védelmére.

A stukkó sarokra vágásának lépései

Most pedig nézzük meg részletesen a stukkó sarokra vágásának folyamatát. A leggyakoribb eset a 90 fokos belső sarok, de kitérünk a külső sarkokra és az ettől eltérő szögekre is.

90 fokos belső sarok vágása

Mérje le a fal hosszát: Mérje le pontosan a fal azon szakaszát, ahová a stukkót fel szeretné rögzíteni. Ne felejtse el figyelembe venni a stukkó vastagságát a sarkokban.
Határozza meg a stukkó hosszát: A belső sarkoknál a stukkó két szomszédos oldala a sarokpontban találkozik. Ezért a stukkó mindkét szárának a belső sarokpontig kell érnie. Jelölje be a stukkón a kívánt hosszt.
Állítsa be a gérvágó sablont vagy a gérvágó fűrészt: 90 fokos belső sarokhoz a stukkó mindkét darabját 45 fokos szögben kell vágnia. Ha gérvágó sablont használ, helyezze a stukkót a sablonba úgy, hogy a vágási vonal egy vonalba essen a 45 fokos vágási réssel. Ha motoros gérvágó fűrészt használ, állítsa be a vágási szöget 45 fokra.
Rögzítse a stukkót: Győződjön meg arról, hogy a stukkó stabilan rögzítve van a vágás során, hogy elkerülje a elmozdulást és a pontatlan vágást. Ha gérvágó sablont használ, tartsa erősen a stukkót. Motoros fűrész használatakor a beépített rögzítők segíthetnek.
Vágja le az első stukkó darabot: Óvatosan és egyenletesen vágja végig a stukkót a kijelölt vonal mentén. Ügyeljen arra, hogy a fűrészlap vagy a kés éles legyen a tiszta vágás érdekében.

Vágja le a második stukkó darabot: A második darabot is ugyanúgy mérje le és jelölje be. Fontos, hogy a második vágás is 45 fokos legyen, de a ellentétes irányban, hogy a két darab tökéletesen illeszkedjen a sarokban. Képzelje el, hogy a két stukkó darab egy „V” betűt formáz a sarokban.
Ellenőrizze az illeszkedést: Próbálja össze a két levágott darabot a sarokban. Ha tökéletesen illeszkednek, továbbléphet a rögzítésre. Ha kisebb eltérések vannak, finoman csiszolja meg a vágási éleket a csiszolópapírral.

90 fokos külső sarok vágása

Mérje le a fal hosszát a saroktól: Mérje le a faltól a külső sarokig, majd a saroktól a következő falig.
Határozza meg a stukkó hosszát: A külső sarkoknál a stukkó két szomszédos oldala a sarok külső pontján találkozik. A stukkó mindkét szárának a sarok külső pontjáig kell érnie. Jelölje be a stukkón a kívánt hosszt.
Állítsa be a gérvágó sablont vagy a gérvágó fűrészt: A 90 fokos külső sarokhoz is 45 fokos vágásra van szükség mindkét stukkó darabnál.
Rögzítse a stukkót: Biztosítsa a stabil rögzítést a vágás során.

Vágja le az első stukkó darabot: Vágja le a stukkót 45 fokos szögben.
Vágja le a második stukkó darabot: A második darabot is 45 fokos szögben vágja le, de ezúttal úgy, hogy a két vágási felület kifelé nézzen, amikor összeilleszti őket. Képzelje el, hogy a két stukkó darab egy fordított „V” betűt formáz a sarokban.
Ellenőrizze az illeszkedést: Próbálja össze a két darabot a külső sarokban. Szükség esetén finomítsa a vágási éleket csiszolópapírral.

Nem 90 fokos sarkok vágása

Előfordulhat, hogy a helyiség sarkai nem pontosan 90 fokosak. Ebben az esetben a standard 45 fokos vágás nem fog tökéletes illeszkedést eredményezni. A következő lépéseket kell követnie:

Mérje meg a sarok pontos szögét: Használjon univerzális szögmérőt a sarok szögének pontos meghatározásához. Helyezze a szögmérő karjait a két szomszédos falra, és olvassa le a szöget.
Ossza el a szöget kettővel: A kapott szöget ossza el kettővel. Ez adja meg azt a szöget, amelyben a stukkó mindkét darabját vágnia kell. Például, ha a sarok szöge 86 fok, akkor mindkét stukkót 43 fokos szögben kell vágnia.
Állítsa be a gérvágó fűrészt vagy a gérvágó sablont: Állítsa be a vágási szöget a kiszámított értékre. Egyes gérvágó sablonokon lehetőség van az egyedi szög beállítására. A motoros gérvágó fűrészek általában pontosabb szögbeállítást tesznek lehetővé.
Vágja le a stukkó darabokat: Végezze el a vágásokat a beállított szögben, ügyelve a megfelelő irányra (belső vagy külső sarok).
Ellenőrizze az illeszkedést: Próbálja össze a darabokat a sarokban, és szükség esetén finomítsa a vágási éleket.

Tippek a tökéletes sarokvágáshoz

Íme néhány további tipp, amelyek segítenek a professzionális eredmény elérésében:

Mindig éles eszközt használjon: A tompa fűrész vagy kés roncsolhatja a stukkót és pontatlan vágást eredményezhet.
Vágjon lassan és egyenletesen: Ne siessen a vágással, hogy biztosítsa a tiszta és pontos vonalat.
Gyakoroljon egy próbadarabon: Ha bizonytalan, vágjon le néhány kisebb darabot gyakorlásképpen.
Ügyeljen a stukkó tájolására: Vágás előtt győződjön meg arról, hogy a stukkó a megfelelő oldala néz felfelé vagy kifelé.
Használjon rögzítőket a vágás során: A stabil rögzítés megakadályozza a stukkó elmozdulását.
Finomítsa a vágási éleket: A csiszolópapírral eltávolíthatja az apróbb egyenetlenségeket.
Használjon hézagkitöltőt: Ha a sarkokban apró hézagok maradnak, használjon festhető akril hézagkitöltőt a tökéletes illesztés eléréséhez.

Különböző stukkó anyagok vágása

A stukkó különböző anyagokból készülhet, és az anyag típusa befolyásolhatja a vágási technikát:

Gipsz stukkó

A gipsz stukkó viszonylag könnyen vágható finom fogazatú kézi fűrésszel vagy gérvágó fűrésszel. Ügyeljen arra, hogy a vágás során keletkező por irritáló lehet, ezért viseljen védőszemüveget és maszkot.

Poliuretán stukkó

A poliuretán stukkó keményebb anyag, de jól vágható kézi fűrésszel, gérvágó fűrésszel vagy akár éles tapétavágó késsel is a hátoldaláról. A motoros gérvágó fűrész tiszta

Hogyan Futsunk Faval Kazanban

február 28, 2024február 28, 2024 Miklós

Hogyan Fűtsünk Fával Kazánban Hatékonyan és Biztonságosan? A Teljes Útmutató

A fa tüzelésű kazánok továbbra is népszerű fűtési megoldást jelentenek számos háztartásban, köszönhetően a fa megújuló jellegének és potenciálisan alacsonyabb költségének. Azonban a hatékony és biztonságos fatüzelés nem csupán a fa meggyújtásából áll. Számos tényező befolyásolja a fűtés eredményességét, a kazán élettartamát és a felhasználó biztonságát. Ebben a részletes útmutatóban mindenre kiterjedően bemutatjuk a fa tüzelésű kazánok helyes használatának lépéseit, a legfontosabb szempontokat és a gyakori hibákat, amelyeket el kell kerülni.

A Fa Tüzelésű Kazán Kiválasztása: Szempontok és Tanácsok

Mielőtt belevágnánk a fűtés folyamatába, elengedhetetlen a megfelelő kazán kiválasztása. A piacon számos típus és modell érhető el, amelyek különböző méretűek, hatékonyságúak és funkciókkal rendelkeznek. A választás során figyelembe kell venni a fűtendő terület nagyságát, az épület szigetelésének minőségét, a rendelkezésre álló kéményt és a költségvetést. Egy túlméretezett kazán pazarló lehet, míg egy alulméretezett nem képes biztosítani a szükséges hőmérsékletet a hidegebb napokon.

A Kazán Méretének Meghatározása

A kazán méretét általában kilowattban (kW) adják meg. A szükséges teljesítmény becsléséhez figyelembe kell venni az épület hőveszteségét. Egy jól szigetelt, modern épület esetében alacsonyabb teljesítményű kazán is elegendő lehet, míg egy régebbi, rosszul szigetelt házhoz nagyobb teljesítményű berendezés szükséges. Általános ökölszabályként elmondható, hogy négyzetméterenként körülbelül 0,05-0,1 kW teljesítményre lehet szükség, de ez az érték jelentősen változhat az épület tulajdonságaitól függően. Érdemes szakember véleményét kikérni a pontos méretezéshez.

A Kazán Típusai: Hagyományos és Modern Megoldások

A fa tüzelésű kazánok között megkülönböztetünk hagyományos és modern típusokat. A hagyományos kazánok egyszerűbb felépítésűek, de általában alacsonyabb a hatékonyságuk és magasabb a károsanyag-kibocsátásuk. A modern, faelgázosító kazánok két égéstérrel rendelkeznek. Az elsődleges égéstérben a fa magas hőmérsékleten, oxigénszegény környezetben elgázosodik, majd a keletkező fa gáz a másodlagos égéstérben, megfelelő mennyiségű levegő hozzáadásával ég el. Ez a folyamat hatékonyabb égést és alacsonyabb károsanyag-kibocsátást eredményez.

Faelgázosító Kazánok Előnyei

Magasabb hatékonyság (80-90% feletti)
Alacsonyabb károsanyag-kibocsátás
Hosszabb égési idő egy feltöltéssel
Jobb szabályozhatóság

Hagyományos Kazánok Hátrányai

Alacsonyabb hatékonyság (50-70%)
Magasabb károsanyag-kibocsátás
Rövidebb égési idő
Nehezebb szabályozhatóság

A Kazán Anyaga és Élettartama

A kazán anyaga jelentősen befolyásolja annak élettartamát és korrózióállóságát. A legtöbb kazán acélból készül, de a minőség és a vastagság eltérő lehet. A vastagabb acéllemezből készült kazánok általában hosszabb élettartammal rendelkeznek. Egyes kazánok tűzterét samott téglával bélelik ki, ami javítja a hőleadást és védi az acélt a magas hőmérséklettől.

Biztonsági Szempontok a Kazán Kiválasztásakor

A biztonság kiemelten fontos szempont a kazán kiválasztásakor. Győződjünk meg arról, hogy a kazán rendelkezik a szükséges biztonsági berendezésekkel, mint például a túlnyomás elleni védelem, a hőmérséklet-szabályozó és a füstgáz-hőmérséklet érzékelő. A kazánt csak képzett szakember telepítheti és kötheti be a fűtési rendszerbe és a kéménybe.

A Megfelelő Tűzifa Kiválasztása és Tárolása

A hatékony fatüzeléshez elengedhetetlen a megfelelő minőségű és száraz tűzifa használata. A nedves fa rosszul ég, alacsonyabb a fűtőértéke, és kátrány lerakódást okozhat a kazánban és a kéményben, ami csökkenti a hatékonyságot és növeli a tűzveszélyt.

A Tűzifa Fajtái és Fűtőértékük

A különböző fafajták eltérő fűtőértékkel rendelkeznek. A keményfák, mint a tölgy, a bükk és a gyertyán, magasabb fűtőértékkel rendelkeznek és hosszabb ideig égnek, mint a puhafák, mint a fenyő és a nyár. A fűtőértéket általában köbméterre vagy kilogrammra adják meg. Érdemes olyan fafajtákat választani, amelyek magas fűtőértékkel rendelkeznek és megfelelően szárazak.

Néhány Népszerű Tűzifa Fajta és Fűtőértékük (tájékoztató jellegű adatok)

Bükk: Magas fűtőérték, lassan ég, kevés hamut hagy.
Tölgy: Magas fűtőérték, hosszan tartó égés, jó parázstartó képesség.
Gyertyán: Nagyon magas fűtőérték, sűrű faanyag.
Akác: Közepesen magas fűtőérték, gyorsan szárad.
Kőris: Közepes fűtőérték, jól hasítható.
Cseresznye: Közepes fűtőérték, kellemes illatú égés.
Éger: Alacsonyabb fűtőérték, gyorsan ég.
Nyár: Alacsony fűtőérték, nagyon gyorsan ég.
Fenyő: Közepes fűtőérték, gyantatartalma miatt több korom képződhet.

A Tűzifa Szárítása: Fontos Tudnivalók

A frissen vágott fa nedvességtartalma magas (akár 50% feletti is lehet). A hatékony tüzeléshez a fa nedvességtartalmát 15-20% alá kell csökkenteni. A szárítási idő a fa fajtájától, a hasábok méretétől és a tárolási körülményektől függően 1-2 évig is eltarthat. A fát jól szellőző, fedett helyen kell tárolni, hogy a levegő szabadon áramolhasson a hasábok között.

A Helyes Tűzifa Tárolásának Lépései

A fát hasítsuk fel a megfelelő méretűre (kb. 25-30 cm hosszúra).
Tároljuk a hasábokat egymástól kis távolságra, hogy a levegő átjárhassa őket.

A tárolóhely legyen fedett, hogy a fa ne ázzon el, de oldalt nyitott, hogy a szellőzés biztosított legyen.
A fát ne tároljuk közvetlenül a földön, hanem helyezzük raklapokra vagy más emelvényre, hogy alulról is szellőzzön.
A különböző fafajtákat és a különböző szárítási idejű fát külön tároljuk.

A Nedves Tűzifa Használatának Következményei

Alacsonyabb fűtőérték, több fa szükséges ugyanannyi hő előállításához.
Rosszabb égés, több füst és korom képződik.
Kátrány lerakódás a kazánban és a kéményben, ami csökkenti a hatékonyságot és növeli a tűzveszélyt.
A kazán és a kémény élettartamának csökkenése.

A Kazán Begyújtása: Lépésről Lépésre

A kazán helyes begyújtása kulcsfontosságú a hatékony és biztonságos fűtéshez. A rosszul meggyújtott tűz lassan melegíti fel a kazánt, ami kondenzációhoz és kátrány lerakódáshoz vezethet.

A Begyújtáshoz Szükséges Eszközök és Anyagok

Kis mennyiségű száraz gyújtós (pl. vékony faforgács, papír, gyújtókocka).
Vékony, száraz gyújtófa (kb. ujjnyi vastagságú).
Száraz tűzifa a begyújtáshoz (kisebb hasábok).
Gyufa vagy öngyújtó.
Kesztyű a kéz védelmére.

A Begyújtás Pontos Menete

Nyissuk ki a kazán légbeömlő nyílásait és a kémény huzatszabályozóját (ha van).
Helyezzünk a tűztér aljára egy kevés száraz gyújtóst.
A gyújtósra helyezzünk néhány vékony gyújtófát keresztirányban.
Gyújtsuk meg a gyújtóst alulról.
Amikor a gyújtófa jól ég, óvatosan helyezzünk rá néhány kisebb, száraz tűzifahasábot.
Ne töltsük túl a tűzteret a begyújtáskor, hagyjunk elegendő helyet a levegő áramlásához.
Várjuk meg, amíg a tűz élénken ég és a tűzifa lángra lobban.
Ezután fokozatosan adagoljuk a nagyobb tűzifahasábokat.
A begyújtás során figyeljük a kémény huzatát. Ha a füst felfelé száll, a huzat megfelelő.

Gyakori Hibák a Begyújtáskor

Nedves gyújtós vagy gyújtófa használata.
Túl sok tűzifa azonnali berakása, ami elfojtja a tüzet.
A légbeömlő nyílások és a huzatszabályozó elfelejtése.
Nem megfelelő mennyiségű gyújtós használata.

A Tüzelés Szabályozása és a Kazán Működtetése

A hatékony fűtés érdekében fontos a tüzelés megfelelő szabályozása. A túl erős vagy túl gyenge tűz egyaránt pazarló lehet és befolyásolhatja a kazán élettartamát.

A Levegő Szabályozásának Fontossága

A tűz intenzitását a beáramló levegő mennyiségének szabályozásával lehet befolyásolni. Több levegő intenzívebb égést és magasabb hőmérsékletet eredményez, míg kevesebb levegő lassabb égést és alacsonyabb hőmérsékletet okoz. A levegőszabályozó általában a kazán ajtaján vagy oldalán található.

A Huzat Szerepe a Tüzelésben

A kémény huzata elengedhetetlen a füstgázok elvezetéséhez és a friss levegő beáramlásához. A gyenge huzat rossz égést, füstvisszaáramlást és kátrány lerakódást okozhat. A huzatot befolyásolhatja a kémény magassága, átmérője, a külső hőmérséklet és a széljárás. Szükség esetén huzatszabályozóval lehet optimalizálni a huzatot.

A Tűztér Feltöltése: Mennyiség és Időzítés

A tűzteret ne töltsük túl. A fa égéséhez elegendő levegőre van szükség. A túl sok fa elfojthatja a tüzet és tökéletlen égéshez vezethet. A fát akkor érdemes rátölteni, amikor az előző adag már szinte teljesen leégett, de még van parázs. A hasábokat úgy helyezzük el, hogy közöttük maradjon hely a levegő áramlásához.

A Hőmérséklet Szabályozása

A modern kazánok gyakran rendelkeznek hőmérséklet-szabályozóval, amely automatikusan szabályozza a levegő beáramlását a beállított hőmérséklet elérése érdekében. A hagyományos kazánoknál a hőmérsékletet manuálisan kell szabályozni a levegőszabályozó segítségével.

A Hamu Kezelése és a Kazán Tisztítása

A rendszeres hamueltávolítás és a kazán tisztítása elengedhetetlen a hatékony működés és a hosszú élettartam biztosításához.

A Hamu Eltávolításának Fontossága és Módszerei

A felgyülemlett hamu csökkenti a tűztér térfogatát, akadályozza a levegő áramlását és rontja a

Hogyan Allitsam Be A Keringeto Szivattyut

február 27, 2024február 27, 2024 Miklós

A Keringető Szivattyú Tökéletes Beállítása: Lépésről Lépésre Útmutató a Maximális Hatékonyságért és Energiamegtakarításért

A modern otthonok és ipari létesítmények szívében a keringető szivattyúk kulcsfontosságú szerepet játszanak a fűtési, hűtési és használati melegvíz rendszerek hatékony működésében. Egy megfelelően beállított keringető szivattyú nem csupán optimális hőmérsékletet biztosít az épületben, hanem jelentősen hozzájárul az energiafogyasztás csökkentéséhez, a rendszer élettartamának meghosszabbításához és a zajszint minimalizálásához. Ez a részletes útmutató átfogó képet nyújt a keringető szivattyúk beállításának minden aspektusáról, segítve Önt abban, hogy a lehető legjobb teljesítményt érje el rendszere számára.

Miért Kulcsfontosságú a Keringető Szivattyú Helyes Beállítása?

Sokan alábecsülik a keringető szivattyú beállításának fontosságát, pedig egy rosszul konfigurált szivattyú számos problémához vezethet. A túl magas fordulatszám felesleges energiafogyasztást eredményez, növeli a zajszintet és a rendszer alkatrészeinek kopását. Ezzel szemben a túl alacsony fordulatszám elégtelen hőelosztáshoz vezethet, hideg pontokat okozva az épületben, és csökkentheti a rendszer hatékonyságát. A helyes beállítás biztosítja az egyensúlyt a komfort, a hatékonyság és a költséghatékonyság között.

A Helytelen Beállítás Következményei

Magasabb energiafogyasztás és megnövekedett fűtésszámlák: A túlzott fordulatszám feleslegesen pazarolja az energiát.
Egyenetlen hőelosztás: Hideg és meleg pontok alakulhatnak ki az épület különböző részein.
Zajos működés: A magas fordulatszám és a turbulens áramlás zajt kelthet.

Hogyan Allitsam Be A Keringeto Szivattyut

A rendszer alkatrészeinek gyorsabb kopása: A folyamatos túlterhelés csökkentheti a szivattyú és más elemek élettartamát.
Komfortérzet csökkenése: Az ingadozó hőmérséklet kellemetlen lehet a lakók számára.
A rendszer hatékonyságának romlása: Az optimálistól eltérő működés csökkentheti a teljes rendszer energiahatékonyságát.

A Helyes Beállítás Előnyei

Alacsonyabb energiafogyasztás és megtakarítás a fűtésszámlán: Az optimalizált működés csökkenti az energiaigényt.
Egyenletes hőelosztás: Minden helyiségben kellemes és állandó hőmérsékletet biztosít.
Csendesebb működés: A megfelelő fordulatszám minimalizálja a zajt.
A rendszer alkatrészeinek hosszabb élettartama: A kíméletesebb működés csökkenti a kopást.

Nagyobb komfortérzet: Az állandó hőmérséklet javítja az életminőséget.
A rendszer hatékonyságának növekedése: Az optimális működés maximalizálja az energiafelhasználást.

A Keringető Szivattyúk Működésének Alapjai

Ahhoz, hogy megértsük, hogyan kell megfelelően beállítani egy keringető szivattyút, először is tisztában kell lennünk a működési elvével. A keringető szivattyú feladata, hogy a fűtési vagy hűtési rendszerben a vizet (vagy más hőhordozó közeget) folyamatosan keringesse. Ez biztosítja a hőenergia hatékony szállítását a hőtermelő (pl. kazán, hőszivattyú) és a hőleadók (pl. radiátorok, padlófűtés csövek, fan-coil egységek) között.

A Szivattyú Főbb Komponensei

Motor: A szivattyú működéséhez szükséges energiát biztosítja. A modern szivattyúk gyakran frekvenciaváltós motorral rendelkeznek, amely lehetővé teszi a fordulatszám szabályozását.

Szivattyúház (Voluta): A folyadékot befogadó és a nyomást alakító elem.
Lapátkerék (Impeller): A motor által forgatott kerék, amely a folyadékot mozgásba hozza centrifugális erő hatására.

Tömítések: Megakadályozzák a folyadék szivárgását a szivattyúból.
Csatlakozók: A szivattyú csővezetékhez való rögzítéséhez szükséges elemek.
Vezérlőegység (modern szivattyúknál): Lehetővé teszi a szivattyú működésének szabályozását, különböző üzemmódok beállítását és a rendszer paramétereinek figyelését.

A Keringetés Elve

A lapátkerék forgása következtében a szivattyú a szívóoldalon nyomáscsökkenést hoz létre, ami a folyadék beszívását eredményezi. A lapátkeréken áthaladva a folyadék kinetikus energiát nyer, amely a szivattyúházban nyomásenergiává alakul át. Ez a nyomáskülönbség hajtja a folyadékot a fűtési vagy hűtési rendszer csövein keresztül a hőleadókhoz, majd vissza a hőtermelőhöz, létrehozva egy zárt kört.

A Keringető Szivattyúk Típusai és Jellemzőik

A piacon számos különböző típusú keringető szivattyú létezik, amelyek kialakításukban, teljesítményükben és alkalmazási területükben eltérnek egymástól. A megfelelő típus kiválasztása elengedhetetlen a rendszer hatékony működéséhez.

Aszinkron Motoros Szivattyúk

Ezek a hagyományosabb szivattyútípusok fix fordulatszámon működnek. A teljesítményüket általában a beépített fokozatok (általában 1-3) segítségével lehet manuálisan állítani. Egyszerű felépítésűek és megbízhatóak, de kevésbé energiahatékonyak, mint a modern frekvenciaváltós szivattyúk.

Frekvenciaváltós Szivattyúk (EC Motoros Szivattyúk)

A modern fűtési és hűtési rendszerekben egyre elterjedtebbek a frekvenciaváltós (elektronikusan kommutált – EC) motorral rendelkező szivattyúk. Ezek a szivattyúk képesek a fordulatszámuk automatikus vagy manuális szabályozására a rendszer aktuális igényeihez igazodva. Ennek köszönhetően jelentős energiamegtakarítást érhetünk el, csökken a zajszint és nő a rendszer komfortja.

Különbségek a Típusok Között

Jellemző	Aszinkron Motoros Szivattyú	Frekvenciaváltós Szivattyú
Fordulatszám-szabályozás	Manuális (fokozatok)	Automatikus vagy manuális (fokozatmentes)
Energiahatékonyság	Alacsonyabb	Magasabb
Zajszint	Magasabb lehet	Alacsonyabb
Vezérlés	Egyszerű	Komplexebb, gyakran intelligens funkciókkal
Ár	Alacsonyabb	Magasabb

A Keringető Szivattyú Beállításának Lépései

A keringető szivattyú beállítása több tényezőtől függ, beleértve a fűtési vagy hűtési rendszer típusát, méretét és a hőleadók jellemzőit. Az alábbiakban egy általános útmutatót talál, amely segít a megfelelő beállítás elvégzésében.

1. A Rendszer Igényeinek Felmérése

Mielőtt bármilyen beállítást végezne, elengedhetetlen a fűtési vagy hűtési rendszer alapos megértése. Vegye figyelembe a következőket:

A rendszer típusa: Radiátoros fűtés, padlófűtés, fan-coil rendszer, kombinált rendszer stb. Mindegyik típus más áramlási sebességet és nyomást igényelhet.
A rendszer mérete: A fűtött vagy hűtött terület nagysága, a hőleadók száma és típusa befolyásolja a szükséges vízmennyiséget.
A csővezeték hossza és átmérője: A hosszabb és vékonyabb csövek nagyobb ellenállást jelentenek, ami magasabb nyomást igényelhet.

A hőleadók jellemzői: A radiátorok, padlófűtés körök vagy fan-coil egységek eltérő áramlási sebességet igényelhetnek az optimális hőleadás érdekében.
A hőtermelő típusa: A kazán vagy hőszivattyú specifikációi tartalmazhatnak ajánlásokat a keringető szivattyú beállítására vonatkozóan.
A rendszer tervezési adatai: Ha rendelkezésre állnak a rendszer tervezési dokumentumai, azok tartalmazhatják a szükséges térfogatáramot és nyomást.

2. A Szivattyú Típusának és Dokumentációjának Ellenőrzése

Győződjön meg arról, hogy ismeri a beépített keringető szivattyú típusát (aszinkron vagy frekvenciaváltós). Keresse meg a szivattyú adattábláját, amely tartalmazza a fontos műszaki paramétereket, például a névleges feszültséget, a maximális áramfelvételt, a maximális emelőmagasságot és a maximális térfogatáramot. Ha rendelkezésre áll a szivattyú használati útmutatója, alaposan tanulmányozza át, mivel az tartalmazhat specifikus beállítási utasításokat és ajánlásokat az adott típusra vonatkozóan.

3. Aszinkron Motoros Szivattyú Beállítása

Az aszinkron motoros szivattyúk beállítása általában a beépített fokozatok (I, II, III) közötti választást jelenti. Az alacsonyabb fokozat alacsonyabb fordulatszámot és kisebb teljesítményt, míg a magasabb fokozat magasabb fordulatszámot és nagyobb teljesítményt jelent. A megfelelő fokozat kiválasztásához a következőket vegye figyelembe:

Kisebb rendszerekhez (pl. kisebb lakások, kevés radiátor): Próbálja ki az alacsonyabb fokozatot (I). Ha a hőelosztás egyenletes és a rendszer megfelelően működik, nincs szükség magasabb fokozatra.
Közepes méretű rendszerekhez (pl. családi házak,

Hogy Szamoljuk A Kobmetert

február 27, 2024február 27, 2024 Miklós

A Köbméter Kiszámításának Átfogó Útmutatója: Minden, Amit Tudnia Kell

A köbméter (jele: m³) a térfogat nemzetközi mértékegysége, amely egy méter élhosszúságú kocka által elfoglalt teret jelöli. A mindennapi élet számos területén elengedhetetlen a köbméter pontos kiszámítása, legyen szó építőanyagról, folyadékról, ömlesztett áruról vagy akár szállítási feladatokról. Ez az átfogó útmutató részletesen bemutatja a köbméter számításának alapelveit, különböző formájú testek térfogatának meghatározását, gyakorlati példákat és a leggyakoribb alkalmazási területeket.

A Köbméter Alapjai: Definíció és Jelentőség

A térfogat egy adott test által elfoglalt háromdimenziós tér mértéke. A köbméter, mint a térfogat SI-egysége, alapvető szerepet játszik a tudományban, a mérnöki munkában, az iparban és a kereskedelemben. Pontos ismerete nélkülözhetetlen az anyagok mennyiségének meghatározásához, a szállítási kapacitás tervezéséhez, a raktározási igények felméréséhez és számos más területen.

Miért Fontos a Köbméter Pontos Kiszámítása?

A pontatlan köbméter számítás jelentős anyagi veszteségeket okozhat. Gondoljunk csak az építőiparra, ahol a beton, a faanyag vagy a kavics mennyiségének téves becslése túlköltekezéshez vagy éppen anyaghiányhoz vezethet. A szállítási ágazatban a raktér kihasználtságának optimalizálása érdekében elengedhetetlen a szállítandó áru térfogatának pontos ismerete. A folyadékok, például víz vagy üzemanyag mennyiségének mérése szintén a köbméteren alapul, és a pontosság itt is kritikus fontosságú.

Alapvető Geometriai Formák Térfogatának Kiszámítása

A különböző geometriai formák térfogatának kiszámításához speciális képleteket használunk. Nézzük meg a leggyakoribb formákat és a hozzájuk tartozó számítási módszereket.

A Kocka Térfogatának Kiszámítása

A kocka egy olyan hatszögletű test, amelynek minden oldala egyenlő hosszúságú négyzet. A kocka térfogatát úgy számíthatjuk ki, hogy az egyik oldalának hosszát (élét) harmadik hatványra emeljük.

A kocka térfogatának képlete: V = a³, ahol V a térfogatot, a pedig a kocka élének hosszát jelöli.

Példa:

Egy kocka élének hossza 2 méter. Számítsuk ki a térfogatát!

V = 2m * 2m * 2m = 8 m³

Tehát a kocka térfogata 8 köbméter.

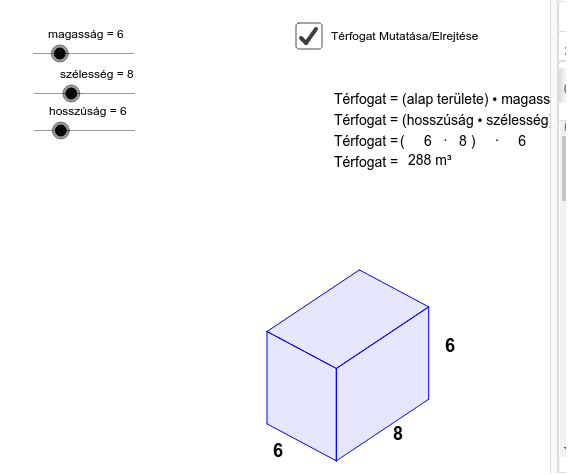

A Téglatest Térfogatának Kiszámítása

A téglatest egy olyan hatszögletű test, amelynek minden oldala téglalap. A téglatest térfogatát úgy számíthatjuk ki, hogy összeszorozzuk a három különböző élének hosszát (hosszúság, szélesség, magasság).

A téglatest térfogatának képlete: V = l * w * h, ahol V a térfogatot, l a hosszúságot, w a szélességet és h a magasságot jelöli.

Példa:

Egy téglatest hossza 5 méter, szélessége 3 méter, magassága pedig 2 méter. Számítsuk ki a térfogatát!

V = 5m * 3m * 2m = 30 m³

Tehát a téglatest térfogata 30 köbméter.

A Henger Térfogatának Kiszámítása

A henger egy olyan test, amelynek két párhuzamos, egybevágó körlap az alapja, és ezeket egy hengerpalást köti össze. A henger térfogatát úgy számíthatjuk ki, hogy megszorozzuk az alapkör területét a henger magasságával.

A henger térfogatának képlete: V = π * r² * h, ahol V a térfogatot, π (pi) egy matematikai állandó (kb. 3,14159), r az alapkör sugarát és h a henger magasságát jelöli.

Példa:

Egy henger alapkörének sugara 1,5 méter, magassága pedig 4 méter. Számítsuk ki a térfogatát!

V ≈ 3,14159 * (1,5m)² * 4m ≈ 3,14159 * 2,25 m² * 4m ≈ 28,27 m³

Tehát a henger térfogata körülbelül 28,27 köbméter.

A Gömb Térfogatának Kiszámítása

A gömb egy olyan test, amelynek minden pontja azonos távolságra van egy középponttól. A gömb térfogatát a sugara segítségével számíthatjuk ki.

A gömb térfogatának képlete: V = (4/3) * π * r³, ahol V a térfogatot, π (pi) egy matematikai állandó (kb. 3,14159) és r a gömb sugarát jelöli.

Példa:

Egy gömb sugara 3 méter. Számítsuk ki a térfogatát!

V ≈ (4/3) * 3,14159 * (3m)³ ≈ (4/3) * 3,14159 * 27 m³ ≈ 113,1 m³

Tehát a gömb térfogata körülbelül 113,1 köbméter.

A Kúp Térfogatának Kiszámítása

A kúp egy olyan test, amelynek egy kör az alapja, és egy csúcsban találkozó oldalfelülete van. A kúp térfogatát az alapkör területe és a magassága segítségével számíthatjuk ki.

A kúp térfogatának képlete: V = (1/3) * π * r² * h, ahol V a térfogatot, π (pi) egy matematikai állandó (kb. 3,14159), r az alapkör sugarát és h a kúp magasságát jelöli.

Példa:

Egy kúp alapkörének sugara 2 méter, magassága pedig 6 méter. Számítsuk ki a térfogatát!

V ≈ (1/3) * 3,14159 * (2m)² * 6m ≈ (1/3) * 3,14159 * 4 m² * 6m ≈ 25,13 m³

Tehát a kúp térfogata körülbelül 25,13 köbméter.

A Piramis Térfogatának Kiszámítása

A piramis egy olyan test, amelynek sokszög az alapja, és háromszög alakú oldalfelületei egy csúcsban találkoznak. A piramis térfogatát az alap területének és a magasságának segítségével számíthatjuk ki.

A piramis térfogatának képlete: V = (1/3) * A_alap * h, ahol V a térfogatot, A_alap az alap területét és h a piramis magasságát jelöli.

Példa:

Egy négyzet alapú piramis alapjának oldala 4 méter, magassága pedig 5 méter. Számítsuk ki a térfogatát!

A_alap = 4m * 4m = 16 m²

V = (1/3) * 16 m² * 5m ≈ 26,67 m³

Tehát a piramis térfogata körülbelül 26,67 köbméter.

Rendszertelen Formájú Testek Térfogatának Kiszámítása

A valóságban gyakran találkozunk olyan testekkel, amelyek nem rendelkeznek egyszerű geometriai formával. Ezeknek a testeknek a térfogatát közvetlen képletekkel nehéz vagy lehetetlen meghatározni. Ilyen esetekben különböző indirekt módszereket alkalmazhatunk.

A Vízbe Merítés Módszere (Arkhimédész törvénye)

Ez a módszer azon az elven alapul, hogy egy test vízbe merítésekor a test térfogatával megegyező mennyiségű vizet szorít ki. A módszer lépései:

Töltsünk meg egy mérőhengert vagy más ismert térfogatú edényt vízzel, és jegyezzük fel a vízszintet (V_1).
Óvatosan merítsük a szabálytalan formájú testet a vízbe úgy, hogy teljesen ellepje a víz.
Jegyezzük fel az új vízszintet (V_2).
A test térfogata a két vízszint közötti különbség: V_test = V_2 – V_1.

Fontos: Ez a módszer csak olyan testek esetében alkalmazható, amelyek nem szívják magukba a vizet és nem oldódnak fel benne.

A Darabolás és Összeadás Módszere

Ha a szabálytalan formájú test összetett, de felbontható egyszerűbb geometriai formákra (például téglatestekre, hengerekre), akkor a teljes térfogat úgy számítható ki, hogy külön-külön kiszámítjuk az egyes részek térfogatát, majd ezeket összeadjuk.

Bontsuk fel a szabálytalan testet a lehető legegyszerűbb geometriai formákra.
Mérjük meg az egyes részek szükséges méreteit (élek, sugarak, magasságok).
Számítsuk ki az egyes részek térfogatát a megfelelő képletek segítségével.
Adjuk össze az egyes részek térfogatát a teljes térfogat megkapásához.

A 3D Modellezés és Szoftveres Számítás Módszere

Komplex, szabálytalan formájú testek térfogatának pontos meghatározására gyakran alkalmaznak 3D modellező szoftvereket. Ezek a szoftverek lehetővé teszik a test virtuális megalkotását a méreteinek pontos megadásával, majd a program automatikusan kiszámítja a térfogatát.

Hozzuk létre a test 3D modelljét a megfelelő szoftver segítségével.
Adjunk meg minden szükséges méretet a modellen.
A szoftver általában automatikusan megjeleníti a modell térfogatát.

Ez a módszer különösen hasznos építészeti tervezésben, gépiparban és más olyan területeken, ahol a komplex alkatrészek térfogatának pontos ismerete elengedhetetlen.

Gyakorlati Alkalmazások: Hol Használjuk a Köbmétert?

A köbméter a mindennapi élet számos területén fontos szerepet játszik. Nézzünk meg néhány gyakori alkalmazási példát.

Építőipar

Az építőiparban a köbméter az egyik leggyakrabban használt mértékegység. Szükséges a beton, a kavics, a homok, a földmunkák, a faanyag és más építőanyagok mennyiségének meghatározásához. A légtér kiszámítása épületek tervezésénél és szellőztetésénél is fontos.

Betonozás: Az alapozáshoz, a födémekhez és más szerkezetekhez szükséges beton mennyiségét köbméterben adják meg.
Földmunkák: A kiásandó vagy feltöltendő föld mennyiségét köbméterben számolják.
Faanyag: A fűrészáru, a gerendák és más faipari termékek mennyiségét gyakran köbméterben mérik (különösen a rönkök esetében).
Szigetelőanyagok: Egyes szigetelőanyagok (pl. szálas szigetelések) mennyiségét köbméterben is megadhatják.

Szállítás és Logisztika

A szállítási és logisztikai ágazatban a köbméter a raktérfogat és a szállítandó áru méretének meghatározásához elengedhetetlen. A rakterület optimális kihas

Hofokszabalyzos Pirograf

február 27, 2024február 27, 2024 Miklós

A Hőfokszabályzós Pirográf: A Fafaragás Művészetének Csúcsa

A pirográfia, más néven faégetés, egy ősi művészeti forma, amely a fa felületének égetésével hoz létre dekoratív mintákat és rajzokat. Az idők során a technológia fejlődésével a pirográfok is jelentős átalakuláson mentek keresztül. A modern hőfokszabályzós pirográfok lehetővé teszik a művészek és hobbi felhasználók számára, hogy precízebben és sokoldalúbban alkossanak, mint valaha. Ez a részletes útmutató mindent felölel, amit a hőfokszabályzós pirográfokról tudni érdemes, segítve Önt a megfelelő eszköz kiválasztásában, a biztonságos használat elsajátításában és a kreatív lehetőségek kiaknázásában.

Miért Válasszon Hőfokszabályzós Pirográfot?

A hagyományos pirográfokkal szemben a hőfokszabályzós modellek számos előnnyel büszkélkedhetnek, amelyek jelentősen javítják a felhasználói élményt és a végeredmény minőségét.

Precíz Hőmérséklet-szabályozás

A legfontosabb előny a pontos hőmérséklet-beállítás lehetősége. Ezáltal különböző fafajtákhoz és égetési technikákhoz igazíthatjuk a hőfokot, elkerülve a fa megperzselődését vagy a nem megfelelő színmélységet. A finom vonalakhoz alacsonyabb hőmérséklet, a mélyebb árnyékoláshoz pedig magasabb hőmérséklet ideális.

Sokoldalúság és Kreatív Lehetőségek

A hőfokszabályzós pirográfok gyakran cserélhető hegyekkel rendelkeznek, amelyek különböző formákat és méreteket kínálnak. Ez a sokféleség lehetővé teszi a legkülönbözőbb minták, árnyékolások és textúrák létrehozását. A vonalrajzoktól a komplex portrékig szinte bármilyen elképzelés megvalósítható.

Jobb Kontroll és Kényelem

A stabil hőmérséklet és a kényelmes fogású markolatok hosszabb ideig tartó, precíz munkát tesznek lehetővé anélkül, hogy a kéz elfáradna. A modern pirográfok ergonomikus kialakítása csökkenti a vibrációt és javítja az irányítást.

Professzionális Eredmények

A hőfokszabályzós pirográfokkal készített munkák minősége jelentősen magasabb lehet a hagyományos eszközökhöz képest. A pontos hőmérséklet-szabályozás és a cserélhető hegyek professzionális megjelenésű, részletgazdag alkotások létrehozását teszik lehetővé.

A Hőfokszabályzós Pirográfok Működési Elve

A hőfokszabályzós pirográfok egy elektromos áramkör segítségével működnek, amely felhevíti a fémhegyet. A beépített termosztát folyamatosan figyeli a hegy hőmérsékletét és szabályozza az áramellátást annak érdekében, hogy a beállított hőfok állandó maradjon. Ez a precíz szabályozás kulcsfontosságú a konzisztens és minőségi égetési eredmények eléréséhez.

A Fűtőelem

A pirográf hegyének felhevítéséért egy speciális fűtőelem felelős, amely általában nikkel-króm ötvözetből készül. Ez az anyag ellenáll a magas hőmérsékletnek és gyorsan felmelegszik.

A Hőmérséklet-érzékelő

A hőmérséklet pontos méréséhez a pirográfok egy beépített hőmérséklet-érzékelővel rendelkeznek, amely folyamatosan visszajelzést küld a vezérlőegységnek.

A Vezérlőegység

A vezérlőegység az eszköz „agya”, amely a felhasználó által beállított hőmérséklet alapján szabályozza a fűtőelemhez jutó áramot. Ez biztosítja a kívánt hőfok pontos és állandó tartását.

A Hőfokszabályzós Pirográfok Típusai

A piacon többféle hőfokszabályzós pirográf érhető el, amelyek különböző igényeket és felhasználási területeket szolgálnak ki.

Belépő Szintű Modellek

Ezek a modellek általában egyszerűbb felépítésűek és kevesebb funkcióval rendelkeznek. Ideálisak kezdők számára, akik szeretnének megismerkedni a faégetés alapjaival. Általában néhány cserélhető heggyel és egy alap hőfokszabályzóval rendelkeznek.

Középkategóriás Modellek

A középkategóriás pirográfok már több funkciót és jobb teljesítményt kínálnak. Gyakran szélesebb választékú cserélhető hegy tartozik hozzájuk, és a hőfokszabályozás is precízebb lehet. Ezek a modellek már komolyabb hobbi felhasználók és alkalmi profik számára is megfelelőek.

Professzionális Modellek

A professzionális pirográfok a legmagasabb szintű teljesítményt és sokoldalúságot nyújtják. Rendkívül precíz hőfokszabályozással, széles cserélhető hegy választékkal és ergonomikus kialakítással rendelkeznek. Ezek az eszközök ideálisak professzionális művészek, kézművesek és intenzív hobbi felhasználók számára.

Huzalos Hegyes Pirográfok

Egy speciális kategóriát képviselnek a huzalos hegyes pirográfok. Ezeknél a modelleknél a fűtőelem és a hegy egy vékony drótból áll, amely rendkívül gyorsan felmelegszik és lehűl. Ez lehetővé teszi a nagyon finom és részletes vonalak, valamint a gyors árnyékolási technikák alkalmazását. A huzalos hegyek általában különálló egységek, amelyeket egy speciális markolathoz csatlakoztatnak.

Hogyan Válasszunk Hőfokszabályzós Pirográfot?

A megfelelő hőfokszabályzós pirográf kiválasztása számos tényezőtől függ. Fontos figyelembe venni a felhasználás célját, a tapasztalat szintjét és a rendelkezésre álló költségvetést.

Felhasználási Cél

Elsőként gondolja át, mire szeretné használni a pirográfot. Egyszerűbb hobbi projektekhez elegendő lehet egy belépő szintű modell, míg professzionális munkákhoz mindenképpen érdemes egy magasabb kategóriás eszközt választani.

Tapasztalat Szintje

Kezdőként érdemes egy könnyen kezelhető, egyszerűbb modellt választani. A haladó felhasználók számára a több funkcióval és precízebb beállítási lehetőségekkel rendelkező pirográfok nyújtanak nagyobb szabadságot.

Hőmérséklet-tartomány és Szabályozás

Ellenőrizze a pirográf hőmérséklet-tartományát és a szabályozás pontosságát. A szélesebb tartomány és a finomhangolási lehetőség nagyobb rugalmasságot biztosít a különböző fafajtákhoz és technikákhoz.

Cserélhető Hegyek

A cserélhető hegyek sokoldalúbbá teszik a pirográfot. Nézze meg, hogy milyen típusú és számú hegy tartozik a készlethez, és hogy van-e lehetőség további hegyek vásárlására.

Ergonómia és Kényelem

Ha hosszabb ideig szeretne dolgozni a pirográfal, fontos a kényelmes fogású markolat és a könnyű súly. Az ergonomikus kialakítás csökkenti a kéz fáradtságát.

Teljesítmény és Tartósság

Olvasson véleményeket és tájékozódjon a pirográf teljesítményéről és tartósságáról. Egy megbízható eszköz hosszú távon jó szolgálatot tesz.

Költségvetés

A hőfokszabályzós pirográfok ára széles skálán mozog. Határozza meg a rendelkezésre álló költségvetést, és keressen olyan modellt, amely a legjobb ár-érték arányt kínálja az Ön igényeinek megfelelően.

A Hőfokszabályzós Pirográfok Használata: Lépésről Lépésre

A hőfokszabályzós pirográf használata nem bonyolult, de néhány alapvető lépést érdemes betartani a biztonság és a legjobb eredmények érdekében.

Előkészületek

Válassza ki a megfelelő fadarabot. A puha fafajták, mint a nyár vagy a hárs, könnyebben égethetők, de a keményebb fák, mint a juhar vagy a tölgy, részletesebb munkát tesznek lehetővé.
Győződjön meg arról, hogy a fa felülete sima és tiszta. Csiszolja meg a fát finom szemcséjű csiszolópapírral, ha szükséges.
Rajzolja meg a kívánt mintát a fára. Használhat ceruzát vagy sablont.
Készítse elő a pirográfot. Csatlakoztassa a kívánt hegyet és állítsa be a megfelelő hőmérsékletet. Kezdje alacsonyabb hőfokkal, és fokozatosan emelje, ha szükséges.
Biztosítsa a megfelelő szellőzést a munkahelyen. A fa égetése során füst keletkezhet.

Az Égetés Technikája

Tartsa a pirográfot kényelmesen, mint egy ceruzát.
Érintse a felhevült hegyet óvatosan a fa felületéhez. Ne nyomja erősen, a hőnek kell elvégeznie a munkát.
Mozgassa a hegyet lassan és egyenletesen a rajz vonalai mentén. A mozgás sebessége és a hőmérséklet befolyásolja a vonal vastagságát és sötétségét.
Árnyékoláshoz használjon különböző technikákat, például pontozást, vonalkázást vagy a hegy oldalával való érintést.
Gyakran tisztítsa meg a hegyet egy nedves szivaccsal vagy ronggyal a rátapadt égéstermékektől.

Befejezés

Hagyja a kész munkát teljesen kihűlni.
Szükség esetén védőréteget vihet fel a felületre, például lakkot vagy olajat. Ez megőrzi a mintát és védi a fát.
Tisztítsa meg a pirográfot és tárolja biztonságos helyen.

Biztonsági Tippek a Hőfokszabályzós Pirográf Használatához

A hőfokszabályzós pirográf magas hőmérsékleten működik, ezért elengedhetetlen a biztonsági előírások betartása a balesetek elkerülése érdekében.

Mindig viseljen védőszemüveget a szem védelme érdekében.
Dolgozzon jól szellőző helyen a füst belélegzésének elkerülése érdekében.
Tartsa távol a gyúlékony anyagokat a munkahelytől.
Soha ne érintse meg a felhevült hegyet kézzel.
Használjon hőálló alátétet a pirográf letételére, ha nem használja.
Kapcsolja ki és húzza ki a pirográfot a konnektorból, ha befejezte a munkát vagy hegyet cserél.
Tartsa távol a gyermekeket és háziállatokat a működő pirográfól.
Ne hagyja a bekapcsolt pirográfot felügyelet nélkül.

Kreatív Projektek Hőfokszabályzós Pirográfokkal

A hőfokszabályzós pirográfok számtalan kreatív projekt megvalósítására nyújtanak lehetőséget. Íme néhány ötlet:

Egyedi Fa Dekorációk

Készítsen személyre szabott fali díszeket, asztali dekorációkat vagy ajándéktárgyakat fa szeletekre, deszkákra vagy más fa alapanyagokra égetve.

Személyre Szabott Ajándékok

Lepje meg szeretteit egyedi, kézzel készített ajándékokkal, például névtáblákkal, kulcstartókkal vagy fényképtartókkal, amelyekbe személyes üzeneteket vagy mintákat égethet.

Fa Ékszerek és Kiegészítők

Készítsen egyedi fa ékszereket, gombokat vagy táskadíszeket pirográf technikával díszítve.

Bútorfelújítás és Dekorálás

Dobja fel régi fa bútorait egyedi égetett mintákkal vagy feliratokkal.

Művészeti Alkotások

Hozzon létre komplex művészeti alkotásokat fa táblákra vagy panelekre égetve, kihasználva a különböző hegyek és hőmérsékletek által nyújtott texturális és tónusos lehetőségeket.

Konyhai Eszközök Dekorálása

Tegye egyedivé fa vágódeszkáit, fakanalait vagy más konyhai eszközeit égetett mintákkal vagy nevekkel.

Ünnepi Dekorációk

Készítsen egyedi karácsonyfadíszeket, húsvéti tojásokat vagy más ünnepi dekorációkat fa alapanyagokra égetve.

A Hőfokszabályzós Pirográfok Karbantartása

A hőfokszabályzós pirográf élettartamának meghosszabbítása és a biztonságos működés érdekében fontos a rendszeres karbantartás.

Minden használat után tisztítsa meg a hegyet a rátapadt égéstermékektől egy nedves szivaccsal vagy ronggyal. Makacsabb szennyeződések esetén használhat finom csiszolópapírt vagy speciális

Hofokszabalyzo Mukodese

február 26, 2024február 26, 2024 Miklós

A Hőfokszabályzó Működésének Átfogó Elemzése és Alkalmazási Területei

A hőfokszabályzók napjaink modern világának nélkülözhetetlen elemei, amelyek otthonaink kényelmétől az ipari folyamatok precíz irányításáig számos területen kulcsszerepet játszanak. Ezen eszközök feladata a hőmérséklet egy előre beállított értéken tartása, automatikusan reagálva a környezeti változásokra és a felhasználói igényekre. Ahhoz, hogy teljes mértékben megértsük a hőfokszabályzók jelentőségét és sokoldalúságát, elengedhetetlenül fontos, hogy részletesen megvizsgáljuk azok működési elveit, különböző típusait és a leggyakoribb alkalmazási területeit. Ez a cikk mélyrehatóan feltárja a hőfokszabályzók világát, biztosítva, hogy olvasóink átfogó képet kapjanak ezen intelligens eszközök komplex működéséről.

A Hőfokszabályzó Alapvető Működési Elve

A hőfokszabályzó működésének alapja egy zárt visszacsatolási hurok, amely magában foglal egy hőmérséklet-érzékelőt, egy vezérlőegységet és egy beavatkozó elemet. Az érzékelő folyamatosan méri a rendszer vagy a környezet aktuális hőmérsékletét, és ezt az információt egy elektromos jellé alakítja át. A vezérlőegység összehasonlítja ezt a mért értéket a felhasználó által beállított kívánt hőmérséklettel (a beállítási ponttal). Amennyiben eltérés mutatkozik a mért és a beállított hőmérséklet között, a vezérlőegység egy vezérlőjelet küld a beavatkozó elemnek. A beavatkozó elem – amely lehet például egy fűtőelem, egy hűtőkompresszor vagy egy szelep – ennek a jelnek megfelelően módosítja a rendszer hőmérsékletét, addig, amíg az el nem éri a kívánt értéket, vagy a lehető legközelebb nem kerül hozzá. Ez a folyamatos mérés, összehasonlítás és korrekció biztosítja a stabil és pontos hőmérséklet-szabályozást.

A Hőmérséklet-Érzékelők Szerepe és Típusai

A hőfokszabályzó hatékony működésének egyik kulcsfontosságú eleme a hőmérséklet-érzékelő. Ez az alkatrész felelős a rendszer aktuális hőmérsékletének pontos méréséért és az információ továbbításáért a vezérlőegység felé. A piacon számos különböző típusú hőmérséklet-érzékelő létezik, amelyek mindegyike eltérő elven működik és különböző alkalmazási területekre specializálódott. A leggyakrabban használt típusok közé tartoznak a termisztorok, a termoelemek, az ellenállás-hőmérők (RTD-k) és a félvezető alapú hőmérséklet-érzékelők.

Termisztorok

A termisztorok olyan félvezető eszközök, amelyek elektromos ellenállása nagymértékben függ a hőmérséklettől. Két fő típusuk létezik: az NTC (Negative Temperature Coefficient) termisztorok, amelyek ellenállása a hőmérséklet növekedésével csökken, és a PTC (Positive Temperature Coefficient) termisztorok, amelyek ellenállása a hőmérséklet növekedésével nő. A termisztorok kisméretűek, gyors reakcióidővel rendelkeznek és nagy érzékenységűek a hőmérsékletváltozásokra, ezért széles körben alkalmazzák őket precíz hőmérsékletmérésre és -szabályozásra, különösen alacsonyabb hőmérsékleti tartományokban.

Termoelemek

A termoelemek két különböző fém ötvözésével létrehozott hőmérséklet-érzékelők, amelyek a Seebeck-effektus elvén működnek. Ez az effektus azt írja le, hogy ha két különböző fém érintkezési pontjai eltérő hőmérsékletűek, akkor elektromos feszültség keletkezik közöttük. A termoelemek robusztusak, széles hőmérsékleti tartományban használhatók és viszonylag olcsók, ezért gyakran alkalmazzák őket ipari környezetben és magas hőmérsékletű alkalmazásokban.

Ellenállás-Hőmérők (RTD-k)

Az ellenállás-hőmérők (RTD-k) olyan fémekből (leggyakrabban platina, nikkel vagy réz) készült érzékelők, amelyek elektromos ellenállása lineárisan változik a hőmérséklettel. A platina RTD-k (Pt100, Pt1000) különösen népszerűek nagy pontosságuk, stabilitásuk és széles mérési tartományuk miatt. Az RTD-ket gyakran használják precíz ipari hőmérsékletmérésre és laboratóriumi alkalmazásokra.

Félvezető Alapú Hőmérséklet-Érzékelők

A félvezető alapú hőmérséklet-érzékelők integrált áramkörök, amelyek a hőmérséklet függvényében változtatják elektromos tulajdonságaikat, például a feszültséget vagy az áramot. Ezek az érzékelők gyakran tartalmaznak beépített jelkondicionáló és linearizáló áramköröket, ami megkönnyíti a velük való munkát. Kisméretűek, alacsony fogyasztásúak és pontos mérést biztosítanak, ezért széles körben alkalmazzák őket fogyasztói elektronikai eszközökben és beágyazott rendszerekben.

A Vezérlőegység Funkciója és Algoritmusai

A hőfokszabályzó központi eleme a vezérlőegység, amely feldolgozza az érzékelőtől érkező hőmérséklet-adatokat, összehasonlítja azokat a beállított értékkel, és ennek alapján vezérlőjelet generál a beavatkozó elem számára. A vezérlőegység működését különböző szabályozási algoritmusok határozzák meg, amelyek célja a kívánt hőmérséklet minél pontosabb és stabilabb elérése és fenntartása. A leggyakrabban alkalmazott szabályozási módszerek közé tartozik az on-off szabályozás, az arányos (P) szabályozás, az integráló (I) szabályozás, a deriváló (D) szabályozás és ezek kombinációi, mint például a PI és a PID szabályozás.

On-Off Szabályozás

Az on-off szabályozás a legegyszerűbb szabályozási módszer. A vezérlőegység a beavatkozó elemet (például a fűtést vagy a hűtést) vagy teljesen bekapcsolja, ha a mért hőmérséklet a beállított érték alá esik egy bizonyos hiszterézis tartományon kívül, vagy teljesen kikapcsolja, ha a mért hőmérséklet a beállított érték fölé emelkedik egy másik hiszterézis tartományon kívül. A hiszterézis bevezetése megakadályozza a beavatkozó elem gyakori ki- és bekapcsolását, ami növelheti az élettartamát. Az on-off szabályozás egyszerű és költséghatékony, de a hőmérséklet a beállított érték körül ingadozhat.

Arányos (P) Szabályozás

Az arányos (P) szabályozás során a vezérlőjel nagysága arányos a mért és a beállított hőmérséklet közötti eltéréssel (a hibajellel). Minél nagyobb a hiba, annál erősebb a vezérlőjel, ami gyorsabb korrekciót eredményez. Az arányos szabályozás csökkenti az on-off szabályozásnál tapasztalható ingadozást, de gyakran marad egy állandósult hiba (offset) a beállított érték és a tényleges hőmérséklet között, különösen terhelésváltozás esetén.

Integráló (I) Szabályozás

Az integráló (I) szabályozás a múltbeli hibajelek összegét veszi figyelembe a vezérlőjel generálásakor. Ez a módszer képes kiküszöbölni az arányos szabályozásnál jelentkező állandósult hibát, mivel a vezérlőjel mindaddig változik, amíg a hiba integrálja (összegeződik) nullára. Azonban az integráló hatás lassíthatja a rendszer válaszát és oszcillációt okozhat, ha nem megfelelően van beállítva.

Deriváló (D) Szabályozás

A deriváló (D) szabályozás a hibajel változásának sebességét veszi figyelembe. Ez a módszer képes előre jelezni a várható hőmérséklet-változásokat és ennek megfelelően korrigálni a vezérlőjelet, ami javíthatja a rendszer stabilitását és csökkentheti a túllövést. A deriváló hatás különösen hasznos gyorsan változó rendszerekben, de érzékeny lehet a zajra a mért hőmérsékletben.

PI és PID Szabályozás

A legtöbb modern hőfokszabályzó a P, I és D szabályozási módszerek kombinációját alkalmazza a legjobb teljesítmény elérése érdekében. A PI (arányos-integráló) szabályozás kiküszöböli az állandósult hibát és javítja a rendszer pontosságát. A PID (arányos-integráló-deriváló) szabályozás pedig a PI szabályozás előnyei mellett a deriváló hatás révén javítja a rendszer dinamikus viselkedését, csökkenti a túllövést és növeli a stabilitást. A PID szabályozók széles körben elterjedtek az ipari folyamatokban, ahol a precíz és stabil hőmérséklet-szabályozás kritikus fontosságú.

A Beavatkozó Elemek Szerepe és Típusai

A hőfokszabályzó harmadik alapvető eleme a beavatkozó elem, amely a vezérlőegységtől érkező jel hatására ténylegesen megváltoztatja a rendszer hőmérsékletét. A beavatkozó elemek típusa nagymértékben függ az alkalmazástól. Fűtési rendszerekben fűtőelemek (elektromos fűtőszálak, gázégők), hűtési rendszerekben hűtőkompresszorok, légkondicionálók, míg folyadékok hőmérsékletének szabályozásában szelepek vagy szivattyúk játszanak kulcsszerepet.

Fűtőelemek

A fűtőelemek elektromos energiát alakítanak át hővé. Számos különböző típusuk létezik, beleértve az ellenállásfűtőket, az infravörös fűtőket és az induktív fűtőket. A hőfokszabályzó a fűtőelemek be- és kikapcsolásával vagy a rájuk adott elektromos teljesítmény szabályozásával tartja a kívánt hőmérsékletet.

Hűtőkompresszorok és Légkondicionálók

A hűtőkompresszorok és a légkondicionálók hűtőközeg komprimálásával és expanziójával vonják el a hőt a szabályozott térből vagy rendszerből. A hőfokszabályzó a kompresszor működésének vezérlésével vagy a hűtőközeg áramlásának szabályozásával biztosítja a kívánt hűtési teljesítményt.

Szelepek és Szivattyúk

Folyadékok hőmérsékletének szabályozásában gyakran használnak szelepeket és szivattyúkat. A hőfokszabályzó a szelepek nyitásának mértékét vagy a szivattyúk sebességét szabályozva befolyásolja a hőhordozó közeg (például víz vagy olaj) áramlását, ezáltal szabályozva a hőátadást a rendszerben.

A Hőfokszabályzók Különböző Típusai

A hőfokszabályzók széles skálája létezik, amelyeket működési elvük, felépítésük és alkalmazási területük szerint csoportosíthatunk. A legfontosabb kategóriák közé tartoznak a mechanikus, az elektromos, az elektronikus és a digitális hőfokszabályzók.

Mechanikus Hőfokszabályzók

A mechanikus hőfokszabályzók a hőmérsékletváltozás hatására mechanikusan deformálódó anyagok (például bimetall szalagok vagy gázzal töltött kapszulák) elvén működnek. Ezek a deformációk közvetlenül kapcsolják be vagy ki egy elektromos áramkört vagy egy mechanikus szelepet. A mechanikus hőfokszabályzók egyszerűek, megbízhatóak és nem igényelnek külső energiaforrást a működésükhöz, de általában kevésbé pontosak és kevésbé rugalmasak, mint elektronikus társaik.

Bimetall Hőfokszabályzók

A bimetall hőfokszabályzók két különböző hőtágulási együtthatóval rendelkező fém összekapcsolásával készülnek. A hőmérséklet változásakor a két fém eltérő mértékben tágul vagy zsugorodik, ami a szalag meghajlását eredményezi. Ez a meghajlás egy elektromos érintkezőt működtethet, be- vagy kikapcsolva egy áramkört.
