A Kismegszakító Bekötése: Átfogó Útmutató és Rajzok a Biztonságos Villamossági Szereléshez

Bevezetés az Elektromos Hálózatok Világába és a Kismegszakító Szerepe

Az elektromos hálózatok modern társadalmunk vérkeringését jelentik, alapvető fontosságúak mindennapjaink szinte minden területén. Legyen szó otthonokról, irodákról, ipari létesítményekről vagy akár az utcai világításról, az elektromos áram elengedhetetlen a működéshez. Azonban az árammal való munka, különösen a szerelés és a karbantartás, komoly szakértelmet és odafigyelést igényel, hiszen a hibás vagy szakszerűtlen beavatkozás súlyos következményekkel járhat, mint például áramütés, tűz vagy az elektromos berendezések károsodása. Ebben a részletes útmutatóban arra vállalkozunk, hogy lépésről lépésre bemutassuk a kismegszakító bekötésének folyamatát, különös hangsúlyt fektetve a biztonsági előírásokra, a szabványokra és a helyes villamossági rajzok értelmezésére. Célunk, hogy a lehető legátfogóbb és legpontosabb információkat nyújtsuk, amelyek segítségével Ön képes lesz megérteni és biztonságosan elvégezni ezt a kritikus fontosságú feladatot, vagy legalábbis felkészülten konzultálhat egy szakemberrel.

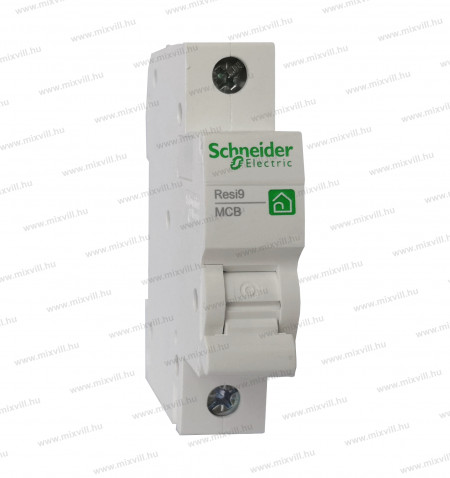

A kismegszakító, más néven automata biztosíték, az elektromos hálózat egyik legfontosabb védelmi eleme. Feladata, hogy megakadályozza a túláram és a zárlat okozta károkat, ezáltal védelmet nyújtva mind az elektromos berendezéseknek, mind pedig az azokat használó személyeknek. Amikor egy áramkörben az áram meghaladja a megengedett szintet (túláram) vagy rövidzárlat keletkezik, a kismegszakító automatikusan megszakítja az áramkört, ezzel elkerülve a túlmelegedést, a vezetékek leégését és a potenciális tűzveszélyt. Fontos megérteni, hogy a kismegszakító nem csupán egy egyszerű kapcsoló, hanem egy komplex elektromechanikus eszköz, amelynek precíz működése létfontosságú az elektromos biztonság szempontjából.

Az elektromos hálózatok szerkezete és működése rendkívül összetett, és számos komponenst foglal magában, mint például a vezetékek, csatlakozók, kapcsolók, aljzatok és természetesen a védelmi eszközök, mint a kismegszakítók és a FI-relék (áram-védőkapcsolók). A rendszer megfelelő működéséhez elengedhetetlen, hogy minden elem a helyes módon legyen bekötve és kalibrálva. A kismegszakító bekötési rajza kulcsfontosságú dokumentum, amely vizuálisan ábrázolja az áramkör vezetékezését és a kismegszakító helyét a rendszerben. Ezen rajzok pontos értelmezése nélkülözhetetlen a hibamentes és biztonságos szereléshez.

Ebben az útmutatóban nem csupán a technikai részletekre fókuszálunk, hanem arra is, hogy miért olyan fontos a szabványok és előírások betartása. A nemzetközi és nemzeti szabványok, mint az MSZ HD 60364, részletesen meghatározzák az elektromos szerelésekre vonatkozó követelményeket. Ezek a szabványok nem öncélúak, hanem a hosszú évek során szerzett tapasztalatok és a tudományos kutatások eredményeként jöttek létre, a biztonság és a megbízhatóság maximalizálása érdekében. Az előírások figyelmen kívül hagyása nemcsak jogi, hanem életveszélyes következményekkel is járhat.

A következőkben részletesen tárgyaljuk a kismegszakítók típusait, működési elveit, a szükséges szerszámokat és anyagokat, a bekötési folyamat lépéseit, a vezetékek színkódjait, a földelés fontosságát, és természetesen számos bekötési rajzot is bemutatunk, amelyek segítenek a vizuális megértésben. Kiemelt figyelmet fordítunk a gyakori hibákra és azok elkerülésére, valamint a telepítés utáni ellenőrzési lépésekre. Célunk, hogy a lehető legátfogóbb és legpraktikusabb tudásanyagot adjuk át, amely hozzájárul az Ön otthona vagy munkahelye elektromos biztonságának növeléséhez.

A Kismegszakító Funkciója és Működési Elve: Miért Elengedhetetlen az Elektromos Hálózatban?

A Kismegszakító Főbb Feladatai: Túláram- és Zárlatvédelem

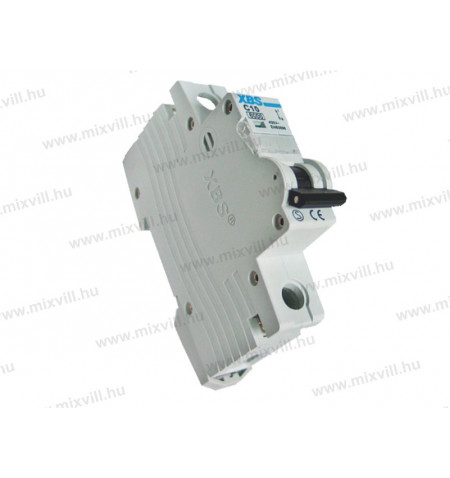

A kismegszakító (Miniature Circuit Breaker – MCB) az elektromos hálózat gerince, amely két alapvető, de annál fontosabb feladatot lát el: a túláram elleni védelmet és a zárlat elleni védelmet. Ezen funkciók nélkül az elektromos rendszer sebezhetővé válna, és súlyos károk keletkezhetnének. Tekintsük át részletesebben ezeket a védelmi mechanizmusokat:

A túláramvédelem akkor lép működésbe, amikor egy elektromos áramkörben az átfolyó áram erőssége hosszabb időn keresztül meghaladja a vezetékek és az azokra csatlakoztatott fogyasztók névleges terhelhetőségét. Ez bekövetkezhet például túl sok fogyasztó egyidejű bekapcsolása, vagy egy meghibásodott készülék miatt, amely tartósan túl sok áramot vesz fel. A tartós túláram következtében a vezetékek túlmelegednek, ami a szigetelés károsodásához, a vezetékek leégéséhez, sőt akár tűzhöz is vezethet. A kismegszakító ezen helyzetekben úgy reagál, hogy egy bimetall lapát segítségével érzékeli a hőmérséklet emelkedését, és ha az elér egy kritikus szintet, megszakítja az áramkört. Ez a termikus kioldó mechanizmus biztosítja a lassabb, de tartós túlterhelés elleni védelmet.

A zárlatvédelem sokkal gyorsabb és drasztikusabb beavatkozást igényel. A zárlat, vagy rövidzárlat, akkor jön létre, amikor a fázisvezető és a nulla vezető közvetlenül érintkezik egymással (vagy a fázisvezető a földelő vezetővel), jellemzően a szigetelés sérülése vagy egy hibás készülék miatt. Ilyenkor az áram ellenállása rendkívül alacsonyra csökken, és az áram erőssége hirtelen, rendkívül nagyra ugrik, akár a névleges áram többszörösére is. Ez az óriási áramlöket pillanatok alatt hatalmas hőt generál, ami azonnali tűzveszélyt jelent, és tönkreteheti az elektromos berendezéseket. A kismegszakító ebben az esetben egy elektromágneses tekercs segítségével érzékeli a hirtelen áramnövekedést, és szinte azonnal, milliszekundumok alatt megszakítja az áramkört. Ez a mágneses kioldó mechanizmus biztosítja a gyors és hatékony védelmet a zárlatok ellen.

A Kismegszakító Belső Felépítése és Működési Elve

Ahhoz, hogy megértsük a kismegszakító működését, érdemes megismerni a belső felépítését. A legtöbb kismegszakító két fő kioldó mechanizmust tartalmaz:

• Termikus kioldó (bimetall): Ez a rész felelős a túláram elleni védelemért. Egy bimetall szalagból áll, amely két különböző hőtágulási együtthatójú fémből készült. Amikor az áram átfolyik rajta, a szalag felmelegszik. Ha az áram túl nagy és a melegedés tartós, a bimetall szalag meghajlik, és mechanikusan működésbe hozza a kioldó mechanizmust, megszakítva az áramkört. Ez a folyamat viszonylag lassú, ami lehetővé teszi a rövid ideig tartó, de megengedett túláramok átengedését (pl. motorok indításakor).
• Mágneses kioldó (elektromágneses tekercs): Ez a rész felelős a zárlat elleni védelemért. Egy réztekercsből áll, amelyen keresztül folyik az áram. Zárlat esetén az áram hirtelen, nagyra növekszik, rendkívül erős mágneses mezőt hozva létre a tekercs körül. Ez a mágneses mező azonnal meghúz egy vasmagot, amely egy csapómechanizmus segítségével szinte pillanatok alatt megszakítja az áramkört. Ez a mechanizmus rendkívül gyorsan reagál, megakadályozva a zárlat okozta súlyos károkat.

Ezenkívül a kismegszakító tartalmaz még egy ívoltó kamrát is. Amikor az áramkör megszakad, az érintkezők között ív keletkezhet, ami károsíthatja az érintkezőket és veszélyes lehet. Az ívoltó kamra célja, hogy elnyelje és eloltsa ezt az ívet, minimalizálva az érintkezők kopását és növelve a biztonságot.

Kismegszakító Típusok és Jellemzőik

A kismegszakítókat különböző paraméterek alapján csoportosítják. A legfontosabb paraméterek a névleges áramerősség és a kioldási karakterisztika.

• Névleges áramerősség (In): Ez az az áramérték, amelyet a kismegszakító tartósan képes átengedni anélkül, hogy kioldana. A kismegszakítókon általában feltüntetik, például 10A, 16A, 20A, 25A stb. Fontos, hogy a kismegszakító névleges áramerőssége megfeleljen az általa védett áramkör vezeték keresztmetszetének és a rácsatlakoztatott fogyasztók terhelhetőségének.
• Kioldási karakterisztika (B, C, D, K, Z): Ez a paraméter határozza meg, hogy a kismegszakító milyen gyorsan és milyen nagyságú áramlökésre old ki. A leggyakoribb típusok a következők:

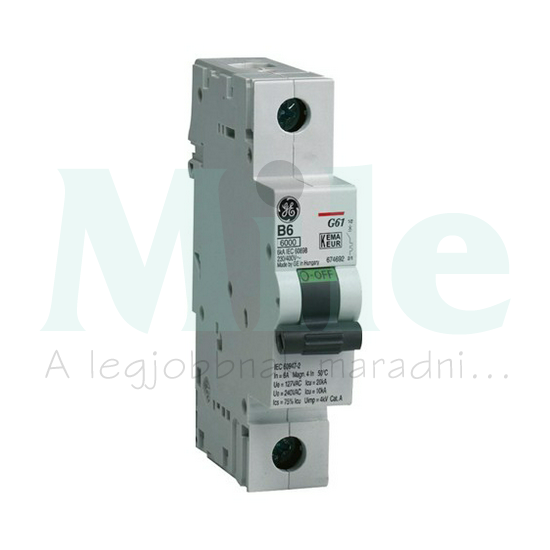

• B karakterisztika: Alacsony kioldási küszöbbel rendelkezik (3-5-szöröse a névleges áramnak). Érzékeny, és elsősorban olyan áramkörök védelmére alkalmas, ahol nincsenek nagy indítóáramú fogyasztók (pl. világítási áramkörök, fűtőberendezések).
• C karakterisztika: Közepes kioldási küszöbbel rendelkezik (5-10-szerese a névleges áramnak). Ez a leggyakrabban használt típus lakossági és kereskedelmi alkalmazásokban, ahol előfordulnak mérsékelt indítóáramú fogyasztók (pl. dugaljak, kisebb motorok).
• D karakterisztika: Magas kioldási küszöbbel rendelkezik (10-20-szorosa a névleges áramnak). Ipari környezetben használják, ahol nagy indítóáramú motorok, transzformátorok vagy egyéb induktív terhelések vannak.
• K karakterisztika: Speciális, motorok védelmére kifejlesztett típus. Nagyon érzékeny a túláramra, de toleránsabb a rövid ideig tartó, nagy indítóáramokra.
• Z karakterisztika: Rendkívül érzékeny, elektronikai eszközök és érzékeny berendezések védelmére használják, ahol még a legkisebb túláram is károsodást okozhat.

A megfelelő kismegszakító kiválasztása alapvető fontosságú a biztonság és a rendszer stabilitása szempontjából. A rosszul megválasztott kismegszakító vagy túl gyakran old le indokolatlanul (pl. B karakterisztika nagy indítóáramú fogyasztónál), vagy nem biztosít megfelelő védelmet (pl. C karakterisztika extrém nagy indítóáramú fogyasztónál, ahol D karakterisztika lenne indokolt). Mindig konzultáljunk szakemberrel, vagy alaposabban tájékozódjunk a választás előtt.

Felkészülés a Bekötésre: Szükséges Szerszámok, Anyagok és Alapvető Biztonsági Előírások

Biztonság az Első: Általános Előírások és Egyéni Védőeszközök

Mielőtt bármilyen elektromos szerelési munkába kezdenénk, hangsúlyoznunk kell a biztonság abszolút elsőbbségét. Az elektromos árammal való munka rendkívül veszélyes lehet, és a legkisebb hiba is súlyos, akár halálos kimenetelű áramütéshez vagy tűzhöz vezethet. Ezért kizárólag akkor kezdjen bele a bekötésbe, ha rendelkezik a szükséges szakértelemmel, tapasztalattal és megfelelő szerszámokkal. Amennyiben bizonytalan, vagy nem rendelkezik a szükséges képesítéssel, minden esetben forduljon szakképzett villanyszerelőhöz! A mi célunk, hogy a lehető legátfogóbb tájékoztatást nyújtsuk, de ez nem helyettesíti a szakképzettséget és a gyakorlatot.

Az alábbiakban felsoroljuk azokat az alapvető biztonsági előírásokat és óvintézkedéseket, amelyeket feltétlenül be kell tartani:

• Áramtalanítás: Mielőtt bármilyen munkába kezdene az elektromos hálózaton, GYŐZŐDJÖN MEG ARRÓL, HOGY AZ EGÉSZ HÁLÓZAT VAGY AZ ÉRINTETT ÁRAMKÖR ÁRAMTALANÍTVA VAN! Ezt a főkapcsoló vagy a lakáselosztó fő kismegszakítójának lekapcsolásával teheti meg. Ne elégedjen meg azzal, hogy „valószínűleg le van kapcsolva”. Mindig ellenőrizze feszültségmérővel, hogy az áramkör valóban feszültségmentes-e.
• Feszültségmentesség ellenőrzése: Az áramtalanítás után használjon megbízható feszültségmérőt (pl. fáziskereső ceruza, multiméter), hogy meggyőződjön az áramkör feszültségmentességéről. Ellenőrizze a fázis és a nulla vezető közötti feszültséget, valamint a fázis és a földelés közötti feszültséget is.
• Figyelmeztető tábla: Ha több személy tartózkodik a helyszínen, vagy fennáll a veszélye, hogy valaki véletlenül visszakapcsolja az áramot, helyezzen el egy jól látható figyelmeztető táblát a főkapcsolónál vagy a lakáselosztónál, jelezve, hogy munka folyik.
• Egyéni védőeszközök (PPE): Mindig viseljen megfelelő szigetelt kesztyűt és biztonsági cipőt. Ha szükséges, viseljen védőszemüveget is. Ezek az eszközök minimalizálják az áramütés vagy más sérülések kockázatát.
• Száraz környezet: Soha ne dolgozzon nedves vagy párás környezetben. A víz kiválóan vezeti az áramot, és drámaian növeli az áramütés kockázatát.
• Szigetelt szerszámok: Kizárólag szigetelt nyelű szerszámokat használjon, amelyek kifejezetten elektromos munkákhoz készültek és a megfelelő szabványoknak (pl. VDE 1000V) megfelelnek.
• Koncentráció és zavartalanság: Az elektromos munka maximális koncentrációt igényel. Kerülje a zavaró tényezőket, és biztosítsa, hogy senki ne zavarja meg a munkafolyamat során.
• Elsősegély ismeretek: Legyen tisztában az elsősegély alapjaival, különösen az áramütés esetén teendő lépésekkel. Tartson a közelben elsősegély dobozt.

Szükséges Szerszámok a Kismegszakító Bekötéséhez

A sikeres és biztonságos bekötéshez a megfelelő szerszámok elengedhetetlenek. Az alábbiakban felsoroljuk a legfontosabbakat:

• Szigetelt csavarhúzókészlet: Keresztfejű (PH) és laposfejű (SL) csavarhúzók, különböző méretekben. Fontos, hogy VDE 1000V jelölésű, szigetelt nyelű szerszámok legyenek.
• Feszültségmérő/Fáziskereső: Egy megbízható eszköz a feszültségmentesség ellenőrzésére. Lehet egyszerű fáziskereső ceruza, digitális feszültségmérő vagy multiméter.
• Kombinált fogó: Szigetelt fogó, amely alkalmas vágásra, hajlításra és tartásra.
• Oldalcsípő fogó: Vágáshoz, szintén szigetelt.
• Csupaszoló fogó: Különböző vastagságú vezetékek szigetelésének eltávolítására. Léteznek automata csupaszoló fogók, amelyek nagyban megkönnyítik a munkát.
• Kábelvágó: Vastagabb kábelek vágásához.
• Blankoló kés/Mérnöki kés: Kábelek külső köpenyének eltávolítására.
• Krimpelő fogó és sarukészlet (opcionális, de ajánlott): Amennyiben sarukat használ a biztonságosabb bekötés érdekében.
• Méterszalag vagy colostok: Mérésekhez.
• Ceruza és jelölő: Jelöléshez.
• Csavarbehajtó (akkus vagy elektromos, nyomatékhatárolóval): Gyorsabb munkavégzéshez, de ügyeljünk a megfelelő nyomatékra.
• DIN sín vágó (ha szükséges): A DIN sín méretre vágásához.

Szükséges Anyagok a Kismegszakító Bekötéséhez

A szerszámokon kívül a megfelelő anyagok is elengedhetetlenek:

• Kismegszakítók: A megfelelő névleges áramerősséggel és kioldási karakterisztikával rendelkező kismegszakítók (pl. 1P, 1P+N, 3P, 3P+N típusok).
• Lakáselosztó szekrény: Ha új elosztót építünk ki, vagy bővítjük a meglévőt. Fontos a megfelelő IP védettség és a méret.
• DIN sín: A kismegszakítók rögzítésére szolgáló szabványos sín.
• Sínfésű/elosztó sín (busbar): Az azonos fázisú vagy nulla vezetőjű kismegszakítók összekötésére szolgál, jelentősen egyszerűsítve a bekötést.
• Vezetékek: Megfelelő keresztmetszetű (pl. 1,5 mm² világításhoz, 2,5 mm² dugaljakhoz, 4-6 mm² nagyobb fogyasztókhoz) és színkódolású vezetékek.
• Vezetékvégi saruk (érvég hüvelyek): A vezetékek végét lezáró réz vagy alumínium hüvelyek, amelyek növelik a bekötés stabilitását és megbízhatóságát, valamint megakadályozzák a szálak szétvágódását.
• Kábelkötegelők/bilincsek: A vezetékek rendezett rögzítéséhez.
• Szigetelőszalag vagy zsugorcső: Kisebb szigetelési feladatokhoz.
• Címkék vagy jelölők: Az áramkörök egyértelmű azonosításához.
• Végzárók a sínfésűhöz: A sínfésű szabad végeinek lezárására.

A fenti listák csupán alapvető iránymutatást adnak. A pontosan szükséges szerszámok és anyagok az adott projekt méretétől és bonyolultságától függően változhatnak. Mindig gondoskodjon arról, hogy minden szükséges eszköz és anyag rendelkezésre álljon a munka megkezdése előtt, és azok megfelelő állapotban legyenek.

Az Elektromos Hálózat Alapjai: Fázis, Nulla, Földelés és a Vezetékek Színkódjai

A Hálózat Három Alapvető Eleme: Fázis, Nulla és Földelés

Az elektromos hálózat megértéséhez elengedhetetlen a három alapvető vezető megkülönböztetése és funkciójuk ismerete: a fázisvezető (L), a nulla vezető (N) és a védőföldelő vezető (PE). Ezek megfelelő bekötése és megkülönböztetése kulcsfontosságú a biztonságos és stabil elektromos rendszer működéséhez.

• Fázisvezető (L – Line): Ez a vezető szállítja az elektromos energiát az áramforrástól (pl. villanyórától) a fogyasztók felé. A fázisvezetőn keresztül érkezik a hálózati feszültség, amely Magyarországon és az EU nagy részén 230V váltakozó feszültség egyfázisú rendszerek esetén, és 400V háromfázisú rendszerek esetén a fázisok között. A fázisvezető érintése áramütést okozhat, ezért különösen veszélyes.
• Nulla vezető (N – Neutral): Ez a vezető biztosítja az áram visszavezetését az áramforráshoz, bezárva az áramkört. A nulla vezető potenciálja elvileg nulla (földpotenciálon van), de terhelés alatt vagy hibás rendszerekben feszültség megjelenhet rajta. Bár nem olyan veszélyes, mint a fázisvezető, érintése ennek is okozhat áramütést, különösen, ha a rendszer hibás.
• Védőföldelő vezető (PE – Protective Earth): Ez a vezető a legfontosabb védelmi eszköz az áramütés ellen. Célja, hogy meghibásodás (pl. szigetelési hiba) esetén a készülékek fémháza ne kerüljön feszültség alá. A földelő vezető közvetlenül a földhöz van kötve, és bármilyen hibaáramot biztonságosan elvezet a földbe, miközben kioldja a védelmi eszközöket (pl. kismegszakítót, FI-relét). A földelő vezetőnek soha nem szabad megszakadnia az áramkörben, és nem szabad kapcsolót vagy biztosítékot beépíteni bele.

Háromfázisú rendszerek esetén további fázisvezetők is megjelennek (L1, L2, L3), amelyek egymáshoz képest 120 fokos fáziseltolással rendelkeznek. Ipari környezetben és nagyobb lakóépületekben gyakori a háromfázisú betáplálás, amely stabilabb és nagyobb teljesítményű energiaellátást biztosít.

A Vezetékek Színkódjai az MSZ HD 60364 Szabvány Szerint

A vezetékek színkódolása létfontosságú a biztonságos és egyértelmű azonosítás érdekében. A szabványos színkódok segítenek a villanyszerelőknek gyorsan és hibamentesen felismerni a vezetékek funkcióját. Az MSZ HD 60364 szabvány (amely az európai harmonizált szabványoknak megfelel) a következő színkódokat írja elő:

• Védőföldelő vezető (PE): Zöld/Sárga csíkos. Ez a színkód az egyik legfontosabb, és kizárólag a védőföldelő vezető számára van fenntartva. Soha, semmilyen körülmények között nem használható más célra.
• Nulla vezető (N): Világoskék. Ez a színkód a nulla vezető számára van fenntartva.
• Fázisvezetők (L):

• Egyfázisú rendszerekben: A leggyakoribb szín a barna, de használható fekete vagy szürke is. Régebbi rendszerekben előfordulhat piros is.
• Háromfázisú rendszerekben (L1, L2, L3): A harmonizált szabvány szerint az L1 fázisvezető barna, az L2 fázisvezető fekete, az L3 fázisvezető pedig szürke.

Fontos megjegyezni, hogy bár a fenti színkódok a modern szabványok szerinti előírások, régebbi épületekben vagy nem szabványos szereléseknél eltérő színkódokkal is találkozhatunk (pl. piros fázis, fekete nulla, szürke földelés). Ezért mindig ellenőrizze feszültségmérővel a vezetékek funkcióját, még akkor is, ha a színkódok szabványosnak tűnnek. Soha ne bízzon kizárólag a színekben, különösen, ha egy korábbi, ismeretlen eredetű szerelésről van szó.

A vezetékek keresztmetszetének kiválasztása is kritikus fontosságú. A keresztmetszetet az áramkörben várható maximális áramerősség, a vezeték hossza és a telepítés módja (pl. falban, csőben) alapján kell meghatározni. A túl vékony vezeték túlmelegedhet, ami tűzveszélyt okozhat. Általános iránymutatásként:

• Világítási áramkörök: Gyakran 1,5 mm² keresztmetszetű vezetékeket használnak.
• Dugalj áramkörök: Általában 2,5 mm² keresztmetszetű vezetékek szükségesek.
• Nagyobb teljesítményű fogyasztók (pl. elektromos tűzhely, klímaberendezés): 4 mm², 6 mm² vagy nagyobb keresztmetszetű vezetékekre lehet szükség, az áramkör terhelésétől függően.

Mindig vegye figyelembe a gyártó előírásait és a helyi szabványokat a vezetékkeresztmetszetek kiválasztásakor. A nem megfelelő vezetékkeresztmetszet veszélyes lehet, és a védelmi eszközök sem fognak megfelelően működni.

Kismegszakító Bekötése Rajz – Lépésről Lépésre Útmutató Egyfázisú Rendszerhez

Az Alapvető Egyfázisú Bekötési Elv és a Rajzok Értelmezése

Ebben a fejezetben részletesen bemutatjuk az egyfázisú kismegszakító bekötését, amely a leggyakoribb lakossági alkalmazás. Fontos megérteni, hogy minden bekötési rajz egy stilizált ábrázolása az elektromos áramkörnek, és a valóságban a vezetékek elrendezése és a lakáselosztó felépítése eltérhet. Azonban az alapelvek és a bekötési logika mindig azonos.

Egy tipikus egyfázisú lakossági rendszerben a kismegszakító a villanyórától érkező fővezeték és a fogyasztói áramkörök (pl. világítás, dugaljak) közé kerül. Feladata, hogy minden egyes áramkört külön-külön védelmezzen a túláram és a zárlat ellen. A modern lakáselosztókban a kismegszakítók mellett gyakran találkozunk FI-relével (áram-védőkapcsolóval) is, amely az áramütés elleni védelmet szolgálja. Bár a FI-relé bekötését külön fejezetben tárgyaljuk, fontos megjegyezni, hogy az általában a kismegszakítók előtt, a fő betápláláshoz közel helyezkedik el, és az összes kismegszakítót védi.

Íme egy alapvető bekötési rajz egyfázisú kismegszakítóhoz, amely a legáltalánosabb elrendezést mutatja be:

Fázis (L) - Barna
Nulla (N) - Világoskék
Földelés (PE) - Zöld/Sárga
Villanyóra
|
| Fővezeték (L, N, PE)
V
----------------------------------
| Lakáselosztó |
| |
| Fő kismegszakító (pl. C32) |
| (L) ---------> (kismegszakító bemenet) |
| (N) ---------> (FI-relé bemenet) |
| (PE) --------> (földelő sín) |
| |
| FI-relé (áram-védőkapcsoló) |
| (FI-relé kimenet L) --> (sínfésű a kismegszakítókhoz) |
| (FI-relé kimenet N) --> (nulla sín) |
| |
| Kismegszakító 1 (pl. C16) |
| (sínfésűről Fázis) -- (kismegszakító 1 bemenet) |
| (kismegszakító 1 kimenet) --> (Dugalj áramkör Fázis) |
| |
| Kismegszakító 2 (pl. B10) |
| (sínfésűről Fázis) -- (kismegszakító 2 bemenet) |
| (kismegszakító 2 kimenet) --> (Világítás áramkör Fázis) |
| |
| ... További kismegszakítók ... |
| |
| Nulla sín -------------------- |
| | |
| | (FI-relé kimenet N) |
| | |
| ---- (Dugalj áramkör Nulla) |
| ---- (Világítás áramkör Nulla) |
| |
| Földelő sín ------------------ |
| | |
| | (Fő földelő vezető) |
| | |
| ---- (Dugalj áramkör Földelés) |
| ---- (Világítás áramkör Földelés) |
----------------------------------

A Bekötés Lépései Egyfázisú Rendszerben:

1. Áramtalanítás és ellenőrzés: Ez a legkritikusabb lépés. Kapcsolja le a főkapcsolót, és győződjön meg arról, hogy az egész rendszer feszültségmentes. Használjon feszültségmérőt a feszültségmentesség ellenőrzésére!
2. Lakáselosztó előkészítése:
3. Rögzítse a DIN sín(eket) a lakáselosztó szekrénybe.

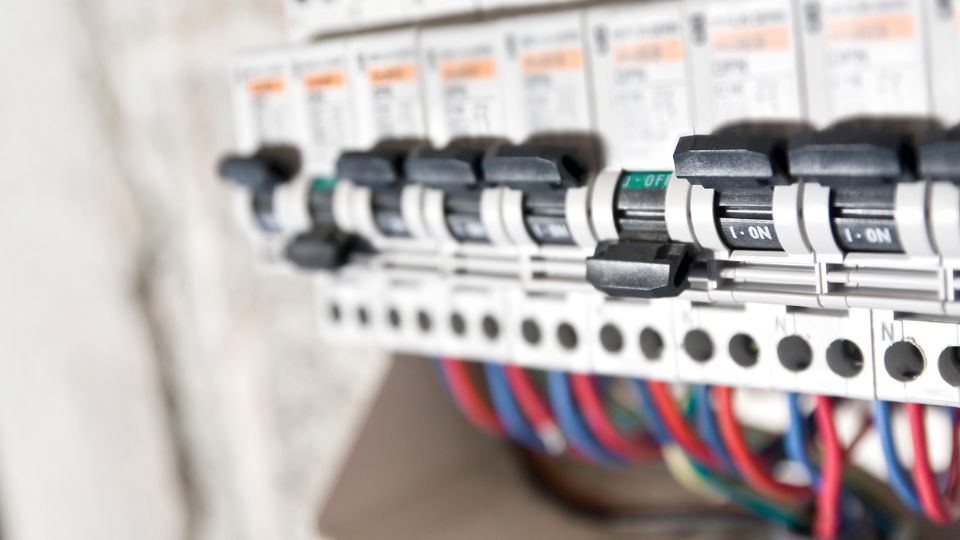

4. Helyezze el a kismegszakítókat (és az esetleges FI-relét) a DIN sínre. Ügyeljen a helyes sorrendre és távolságokra.
5. Fő betáplálás bekötése:
6. Vezesse be a fő bejövő fázisvezetőt (barna) a lakáselosztóba. Ezt gyakran egy fő kismegszakítóra vagy egy FI-relére kötik először.
7. Vezesse be a fő bejövő nulla vezetőt (világoskék) a lakáselosztóba. Ezt általában a FI-relé bemenetére, majd a nulla sínre kötik.
8. Vezesse be a fő bejövő védőföldelő vezetőt (zöld/sárga) a lakáselosztóba, és csatlakoztassa a földelő sínre.
9. Kismegszakítók bekötése (bemeneti oldal):
10. A kismegszakítók bemeneti oldalát (általában a felső csatlakozót) a fő fázisvezetőhöz kell csatlakoztatni. Ennek legegyszerűbb módja egy sínfésű (busbar) használata. A sínfésű egy előre gyártott vezető, amely több kismegszakító bemenetét köti össze. Csúsztassa a sínfésűt a kismegszakítók felső csatlakozóiba, és húzza meg a csavarokat.
11. Ha nincs sínfésű, akkor egy-egy rövid vezetékkel (fázisvezető színnel, pl. barna) kell összekötni az összes kismegszakító felső bemeneti csatlakozóját egymással, majd az utolsót a fő betáplálás fázisvezetőjéhez (vagy a FI-relé kimenetéhez). Ez a módszer időigényesebb és rendezetlenebb.
12. Kismegszakítók bekötése (kimeneti oldal):
13. Minden egyes kismegszakító kimeneti (alsó) csatlakozójához csatlakoztassa az adott áramkör fázisvezetőjét (barna). Ügyeljen arra, hogy minden áramkörhöz a megfelelő kismegszakító tartozzon (pl. dugaljhoz C16, világításhoz B10).
14. Nulla vezetők bekötése:
15. Az összes fogyasztói áramkör nulla vezetőjét (világoskék) csatlakoztassa a lakáselosztóban lévő nulla sínre. Ez a sín a FI-relé kimeneti nulla csatlakozójához van kötve (ha van FI-relé), vagy közvetlenül a fő nulla vezetőhöz.
16. Védőföldelő vezetők bekötése:
17. Az összes fogyasztói áramkör védőföldelő vezetőjét (zöld/sárga) csatlakoztassa a lakáselosztóban lévő földelő sínre. Ez a sín közvetlenül a fő védőföldelő vezetőhöz van kötve.
18. Vezetékek rendezése és rögzítése:
19. Miután minden vezeték be van kötve, rendezze el őket a lakáselosztóban kábelkötegelők vagy bilincsek segítségével. Ez nemcsak esztétikusabbá teszi a szerelést, hanem megkönnyíti a későbbi hibakeresést és karbantartást is. Ügyeljen arra, hogy a vezetékek ne keresztezzék egymást feleslegesen.
20. Címkézés:
21. Címkézzen fel minden kismegszakítót, jelezve, hogy melyik áramkörhöz tartozik (pl. „Konyha dugalj”, „Nappali világítás”, „Fürdőszoba”). Ez elengedhetetlen a későbbi hibakereséshez és karbantartáshoz.
22. Ellenőrzés:
23. Mielőtt visszakapcsolná az áramot, alaposan ellenőrizze az összes bekötést. Győződjön meg arra, hogy minden csavar szorosan meg van húzva, nincsenek laza vezetékek, és a polaritás (fázis, nulla, földelés) helyes. Használjon multimétert az ellenállások és a folytonosság ellenőrzésére.
24. Visszakapcsolás és tesztelés:
25. Csukja be a lakáselosztó ajtaját, majd kapcsolja vissza az áramot.
26. Egyenként kapcsolja fel az egyes kismegszakítókat, és ellenőrizze, hogy az adott áramkör megfelelően működik-e (pl. ég-e a lámpa, működik-e az aljzat).
27. Ha van FI-relé, nyomja meg a tesztgombját, hogy ellenőrizze a működését.

Gyakori Hibák és Elkerülésük Egyfázisú Rendszerben

Az egyfázisú rendszerek bekötése során is előfordulhatnak hibák, amelyek komoly következményekkel járhatnak. Íme néhány gyakori hiba és azok elkerülésének módja:

• Rossz polaritás: A fázis és nulla vezetők felcserélése súlyos veszélyt jelent. Bár a kismegszakító ettől még működhet, a készülékek feszültség alá kerülhetnek a nulla vezetőn keresztül, és áramütés veszélye áll fenn. Mindig ellenőrizze a vezetékek színét és funkcióját feszültségmérővel.
• Laza csatlakozások: A laza csavaros csatlakozások túlmelegedéshez, ívképződéshez és tűzhöz vezethetnek. Minden csavart megfelelően, de nem túlzottan erősen húzzon meg. Használjon nyomatékhatárolós csavarhúzót, ha lehetséges.
• Nem megfelelő vezetékkeresztmetszet: Túl vékony vezeték túlmelegedhet és leéghet. Mindig a várható áramerősségnek és a szabványoknak megfelelő keresztmetszetű vezetéket használjon.
• Földelés hiánya vagy hibája: A hiányzó vagy hibás földelés a legsúlyosabb biztonsági kockázat. Győződjön meg arról, hogy minden földelt készülék megfelelően csatlakozik a földelő rendszerhez.
• Kismegszakító rossz kiválasztása: Nem megfelelő névleges áramerősség vagy kioldási karakterisztika. Mindig a védendő áramkörhöz és fogyasztókhoz illeszkedő kismegszakítót válasszon.
• Szigetelés sérülése: A vezetékek szigetelésének sérülése zárlathoz vagy áramütéshez vezethet. Ügyeljen a vezetékek éles szélektől való védelmére, és a megfelelő szigetelésre.
• Túl sok fogyasztó egy áramkörön: Egyetlen kismegszakítóhoz túl sok fogyasztó csatlakoztatása túlterheléshez és gyakori kioldáshoz vezethet. Ossza meg a terhelést több áramkörre.

A fenti lépések és figyelmeztetések betartásával jelentősen növelheti az elektromos rendszer biztonságát és megbízhatóságát. Azonban ismételten hangsúlyozzuk, hogy a villanyszerelés szakértelmet igényel. Ha bármilyen kétsége van, vagy nem rendelkezik a szükséges tapasztalattal, kérje szakképzett villanyszerelő segítségét.

Háromfázisú Kismegszakító Bekötése Rajz – Bonyolultabb Rendszerek Specifikumai

A Háromfázisú Rendszer Jellegzetességei és Előnyei

A háromfázisú elektromos rendszerek (más néven ipari vagy erősáramú hálózatok) jellemzően nagyobb teljesítményű fogyasztók, mint például ipari motorok, elektromos tűzhelyek, kazánok, vagy nagyobb lakóépületek és kereskedelmi létesítmények energiaellátására szolgálnak. Míg az egyfázisú rendszer egy fázisvezetővel és egy nulla vezetővel működik, addig a háromfázisú rendszer három fázisvezetőt (L1, L2, L3) és egy nulla vezetőt (N) használ, plusz a védőföldelést (PE). Az előnyök közé tartozik a nagyobb teljesítményátvitel, a kiegyenlítettebb terheléseloszlás a hálózaton, és az, hogy háromfázisú motorok simábban és hatékonyabban működnek.

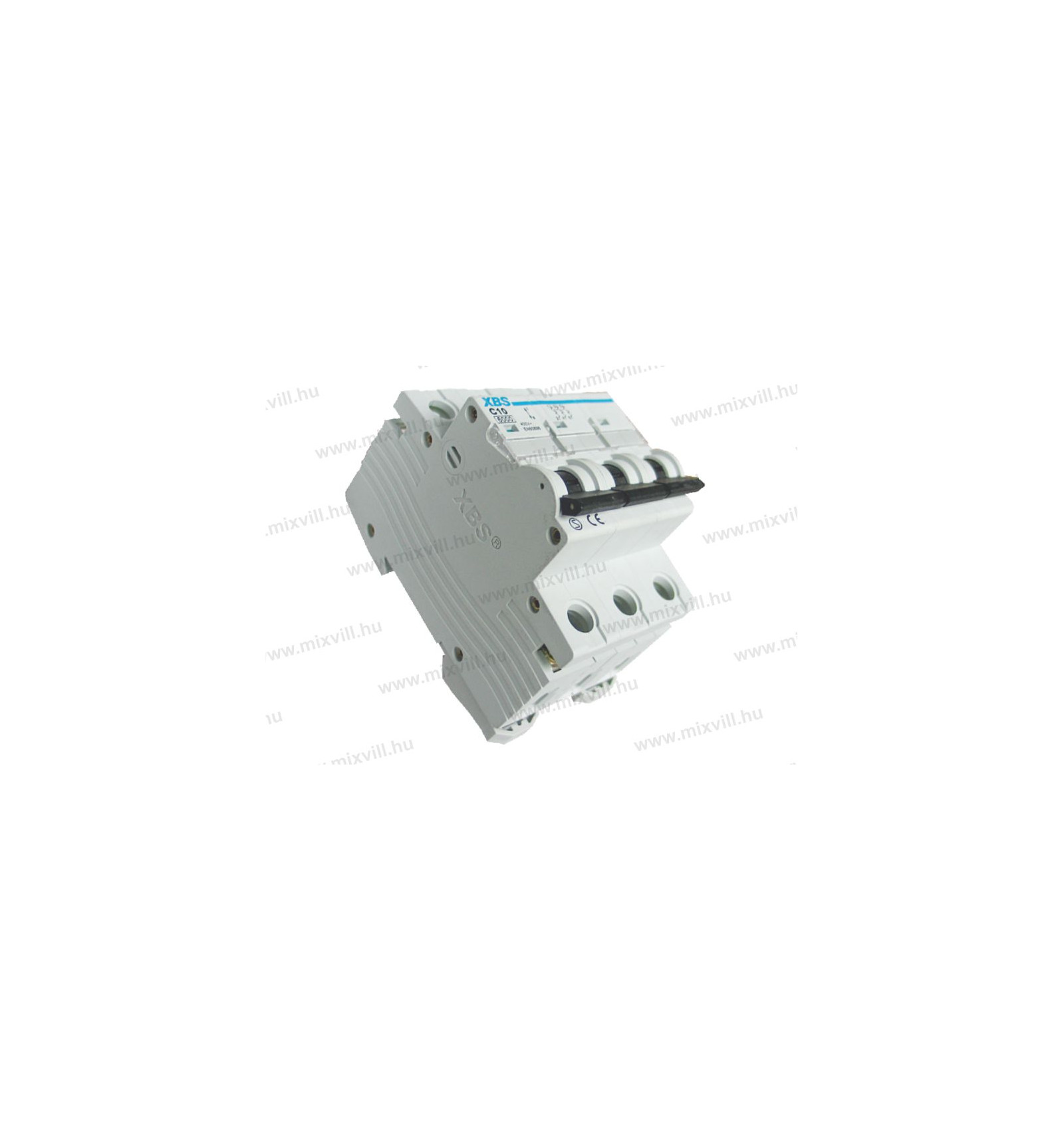

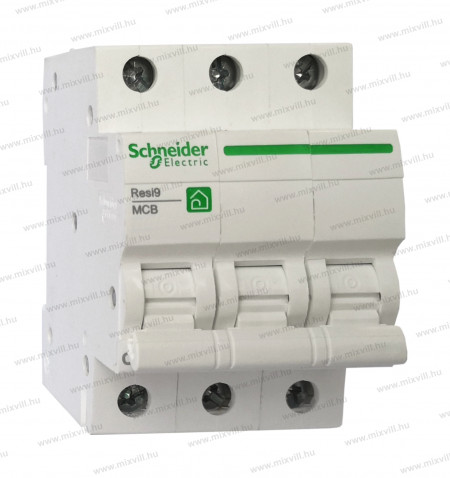

A háromfázisú kismegszakítók (más néven 3P vagy 3P+N kismegszakítók) feladata hasonló az egyfázisúakéhoz: védelmet nyújtanak a túláram és a zárlat ellen, de egyszerre mindhárom fázist megszakítják hiba esetén. Fontos különbség, hogy a háromfázisú megszakítók lehetnek csak hárompólusúak (3P), amelyek csak a fázisokat szakítják meg, vagy négypólusúak (3P+N), amelyek a nulla vezetőt is megszakítják. A 3P+N típus ajánlott, különösen, ha FI-relé is van az áramkörben, mivel biztosítja a nulla vezető teljes szétválasztását is hiba esetén.

Íme egy alapvető bekötési rajz egy háromfázisú kismegszakítóhoz:

Fázis 1 (L1) - Barna
Fázis 2 (L2) - Fekete
Fázis 3 (L3) - Szürke
Nulla (N) - Világoskék
Földelés (PE) - Zöld/Sárga
Fő betáplálás (3 fázisú)
|
| Fővezeték (L1, L2, L3, N, PE)
V
-------------------------------------------
| Lakáselosztó (3 fázisú) |
| |
| Fő kismegszakító (pl. C50 3P+N) |
| (L1) ---------> (kismegszakító bemenet L1) |
| (L2) ---------> (kismegszakító bemenet L2) |
| (L3) ---------> (kismegszakító bemenet L3) |
| (N) ---------> (kismegszakító bemenet N) |
| (PE) ---------> (földelő sín) |
| |
| Fő FI-relé (áram-védőkapcsoló) 4 pólusú |
| (FI-relé bemenet L1) |
| (FI-relé bemenet L2) |
| (FI-relé bemenet L3) |
| (FI-relé bemenet N) |
| |
| (FI-relé kimenet L1) --> (sínfésű L1 kismegszakítókhoz) |
| (FI-relé kimenet L2) --> (sínfésű L2 kismegszakítókhoz) |
| (FI-relé kimenet L3) --> (sínfésű L3 kismegszakítókhoz) |
| (FI-relé kimenet N) --> (nulla sín) |
| |
| Háromfázisú Kismegszakító (pl. D25 3P) |
| (sínfésűről L1) -- (kismegszakító bemenet L1) |
| (sínfésűről L2) -- (kismegszakító bemenet L2) |
| (sínfésűről L3) -- (kismegszakító bemenet L3) |
| (kismegszakító kimenet L1) --> (Háromfázisú fogyasztó L1) |
| (kismegszakító kimenet L2) --> (Háromfázisú fogyasztó L2) |
| (kismegszakító kimenet L3) --> (Háromfázisú fogyasztó L3) |
| |
| Egyfázisú Kismegszakító 1 (pl. C16) |
| (sínfésűről L1) -- (kismegszakító 1 bemenet) |
| (kismegszakító 1 kimenet) --> (Egyfázisú fogyasztó 1 Fázis) |
| |
| Egyfázisú Kismegszakító 2 (pl. C16) |
| (sínfésűről L2) -- (kismegszakító 2 bemenet) |
| (kismegszakító 2 kimenet) --> (Egyfázisú fogyasztó 2 Fázis) |
| |
| Nulla sín ----------------------------- |
| | |
| | (FI-relé kimenet N) |
| | |
| ---- (Háromfázisú fogyasztó Nulla) (ha van) |
| ---- (Egyfázisú fogyasztó 1 Nulla) |
| ---- (Egyfázisú fogyasztó 2 Nulla) |
| |
| Földelő sín --------------------------- |
| | |
| | (Fő földelő vezető) |
| | |
| ---- (Háromfázisú fogyasztó Földelés) |
| ---- (Egyfázisú fogyasztó 1 Földelés) |
| ---- (Egyfázisú fogyasztó 2 Földelés) |
-------------------------------------------

A Bekötés Lépései Háromfázisú Rendszerben:

A biztonsági előírások és a szerszámok listája megegyezik az egyfázisú rendszerekkel, de különösen fontos a precizitás és a szabványok betartása a nagyobb teljesítmény és a bonyolultabb rendszer miatt.

1. Áramtalanítás és ellenőrzés: A legkritikusabb lépés. Kapcsolja le a főkapcsolót, és győződjön meg arról, hogy az egész rendszer feszültségmentes, mindhárom fázison! Használjon megbízható feszültségmérőt.
2. Lakáselosztó előkészítése:
3. Rögzítse a DIN sín(eket) a lakáselosztó szekrénybe.
4. Helyezze el a fő kismegszakítót (3P vagy 3P+N), a fő FI-relét (4 pólusú), a háromfázisú kismegszakítókat és az egyfázisú kismegszakítókat a DIN sínre. Ügyeljen a helyes sorrendre és a fáziselosztásra.
5. Fő betáplálás bekötése:
6. Vezesse be a három fő fázisvezetőt (L1, L2, L3 – barna, fekete, szürke) a lakáselosztóba. Ezeket általában a fő kismegszakító vagy a fő FI-relé bemeneti oldalára kötik. Ügyeljen a fázissorrendre!
7. Vezesse be a fő bejövő nulla vezetőt (világoskék) a lakáselosztóba, és kösse a fő FI-relé bemenetére (ha van), majd a nulla sínre.
8. Vezesse be a fő bejövő védőföldelő vezetőt (zöld/sárga) a lakáselosztóba, és csatlakoztassa a földelő sínre.
9. Fő FI-relé bekötése (ha van):
10. A fő kismegszakító kimenetét kösse a fő FI-relé bemenetéhez (L1, L2, L3, N).
11. A fő FI-relé kimenetét kösse a megfelelő sínfésűkhöz (háromfázisú sínfésű a fázisoknak, nulla sín a nullának).
12. Kismegszakítók bekötése (bemeneti oldal):
13. A fázisvezetékek (L1, L2, L3) elosztását a kismegszakítók között sínfésűkkel vagy vastagabb, rövid vezetékekkel kell megoldani. Háromfázisú sínfésűket (vagy külön sínfésűket minden fázisnak) használnak az egyfázisú kismegszakítók táplálására, és természetesen a háromfázisú kismegszakítók bemenetére is.
14. Fontos: A terhelést igyekezzünk egyenletesen elosztani a három fázis között, hogy ne terhelődjön túl egyetlen fázis sem.
15. Kismegszakítók bekötése (kimeneti oldal):

16. Minden egyes kismegszakító kimeneti (alsó) csatlakozójához csatlakoztassa az adott áramkör megfelelő fázisvezetőjét (pl. L1-et egy dugalj áramkörhöz, L2-t egy másikhoz).
17. Háromfázisú kismegszakító esetén mindhárom fázisvezetőt (L1, L2, L3) és szükség esetén a nulla vezetőt is csatlakoztassa a fogyasztóhoz.
18. Nulla vezetők bekötése:
19. Az összes fogyasztói áramkör nulla vezetőjét (világoskék) csatlakoztassa a lakáselosztóban lévő nulla sínre. Ez a sín a fő FI-relé kimeneti nulla csatlakozójához van kötve (ha van FI-relé), vagy közvetlenül a fő nulla vezetőhöz.
20. Védőföldelő vezetők bekötése:
21. Az összes fogyasztói áramkör védőföldelő vezetőjét (zöld/sárga) csatlakoztassa a lakáselosztóban lévő földelő sínre. Ez a sín közvetlenül a fő védőföldelő vezetőhöz van kötve.
22. Vezetékek rendezése és rögzítése: A vezetékek rendezése és rögzítése a háromfázisú rendszerekben még fontosabb a nagyobb számú vezeték miatt. Használjon kábelkötegelőket és címkéket.
23. Címkézés: Minden kismegszakítót és FI-relét címkézzen fel egyértelműen, jelezve az áramkört és a fázis hozzárendelést.
24. Ellenőrzés: Mielőtt visszakapcsolná az áramot, alaposan ellenőrizze az összes bekötést. Különösen figyeljen a fázissorrendre, a nulla és földelés helyes bekötésére, és a csatlakozások szorosságára. Használjon multimétert a folytonosság és a szigetelési ellenállás ellenőrzésére.
25. Visszakapcsolás és tesztelés: Csukja be a lakáselosztó ajtaját, majd kapcsolja vissza az áramot. Egyenként kapcsolja fel az egyes kismegszakítókat, és ellenőrizze, hogy az adott áramkör és a háromfázisú fogyasztók megfelelően működnek-e. Ha van FI-relé, nyomja meg a tesztgombját.

Gyakori Hibák és Elkerülésük Háromfázisú Rendszerben

A háromfázisú rendszerek bonyolultabbak, ezért a hibalehetőségek is nőhetnek. Íme néhány speciális hiba és azok elkerülése:

• Fázissorrend felcserélése: A fázisok (L1, L2, L3) felcserélése problémát okozhat a háromfázisú motorok forgásirányában, ami károsíthatja a berendezést. Mindig tartsa be a helyes fázissorrendet, és ellenőrizze fázisforgásmérővel.
• Fázis-nulla zárlat vagy földzárlat: Bár a kismegszakítók és a FI-relék védenek, a rossz bekötés (pl. nulla vezető összekeverése a földelő vezetővel) súlyos következményekkel járhat. Mindig ellenőrizze a színkódokat és a vezetékek funkcióját.
• Terhelés egyenetlen elosztása: Ha az egyik fázis túlterhelt, az túlmelegedést és a védelmi eszközök indokolatlan kioldását okozhatja. Igyekezzen a fogyasztókat egyenletesen elosztani a három fázis között.
• Nem megfelelő FI-relé kiválasztása: Háromfázisú rendszerhez 4 pólusú FI-relé szükséges. Az érzékenységet (pl. 30mA, 300mA) a védendő környezet és az előírások szerint kell kiválasztani.
• Laza csatlakozások a sínfésűknél: A sínfésűk és a kismegszakítók közötti laza csatlakozások nagy áramterhelés esetén komoly túlmelegedést okozhatnak. Húzza meg szorosan az összes csavart.
• Nem megfelelő kábelvég-előkészítés: Különösen a nagyobb keresztmetszetű kábelek esetében fontos a megfelelő érvéghüvely használata, amely megakadályozza a vezeték szálainak szétvágódását és biztosítja a stabil érintkezést.

A háromfázisú rendszerek bekötése sokkal nagyobb szakértelmet és tapasztalatot igényel. Erősen ajánlott, hogy ezt a feladatot kizárólag szakképzett, regisztrált villanyszerelő végezze el! A hibás bekötés nemcsak az anyagi károkat okozhat, hanem életveszélyes is lehet.

Az Áram-védőkapcsoló (FI-relé) és a Kismegszakító Közös Működése a Maximális Biztonságért

Mi az a FI-relé és Miért Elengedhetetlen?

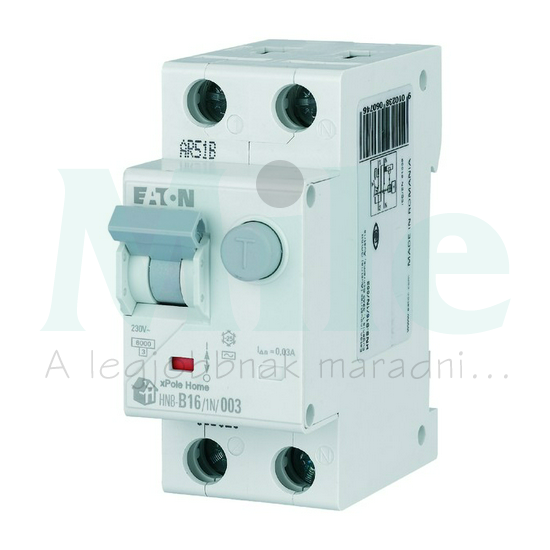

Az áram-védőkapcsoló (FI-relé, más néven RCD – Residual Current Device) az elektromos hálózatok egyik legfontosabb, sőt modern szabványok szerint már kötelező védelmi eszköze. Bár gyakran összekeverik a kismegszakítóval, a FI-relé alapvetően eltérő funkciót lát el. Míg a kismegszakító a túláram és a zárlat ellen véd, addig a FI-relé az áramütés ellen nyújt védelmet.

A FI-relé működési elve rendkívül egyszerű és zseniális: folyamatosan figyeli a fázisvezetőn beáramló áram és a nulla vezetőn visszatérő áram közötti különbséget. Normál működés esetén ez a két áramérték megegyezik (azonos nagyságú és ellenkező irányú). Ha azonban valahol a rendszerben (pl. egy meghibásodott készülék fémházán keresztül, vagy egy emberi testben) szivárgó áram folyik a föld felé, akkor a fázisvezetőn beáramló áram egy része nem tér vissza a nulla vezetőn keresztül. Ebben az esetben a FI-relé érzékeli a fázis és nulla áram közötti különbséget (az ún. „hibaáramot” vagy „maradékáramot”). Ha ez a különbség elér egy előre beállított, rendkívül alacsony értéket (pl. 30mA lakossági célra), akkor a FI-relé azonnal, milliszekundumok alatt megszakítja az áramkört, még mielőtt a szivárgó áram súlyos sérülést okozhatna.

Az FI-relék érzékenységük szerint osztályozhatók:

• 30mA (milliamper): Ez a leggyakoribb típus lakossági és kereskedelmi alkalmazásokban. Életvédelmi célokra szolgál, és képes megakadályozni a halálos áramütést.
• 100mA, 300mA, 500mA: Ezeket a típusokat gyakran túláram elleni védelemre vagy tűzvédelemre használják, ahol a szivárgó áram nem közvetlenül emberi érintkezésből származik, hanem szigetelési hibák vagy egyéb rendellenességek miatt. Ipari környezetben, vagy nagyobb rendszerekben alkalmazzák.

Az MSZ HD 60364 szabvány egyre több területen teszi kötelezővé a 30mA-es FI-relé beépítését, különösen a lakóépületek dugalj áramköreiben és a fürdőszobákban. Ez a védelem jelentősen növeli az elektromos biztonságot.

A FI-relé és a Kismegszakító Bekötése a Lakáselosztóban

A FI-relé elhelyezkedése a lakáselosztóban kulcsfontosságú. Általában a fő kismegszakító után, de az összes fogyasztói áramkör kismegszakítója előtt helyezkedik el, így az összes áramkört védi. Fontos megjegyezni, hogy egy FI-relé több kismegszakítót is védhet. A bekötési rajzon a FI-relé bemenetére érkezik a fázis és a nulla vezető a fő kismegszakítótól (vagy a villanyórától), a kimenetéről pedig továbbítódik a fázis a sínfésűre, a nulla pedig a nulla sínre, ahonnan az egyes kismegszakítók és a fogyasztói áramkörök táplálkoznak.

Íme egy példa bekötési rajzra, ahol egy FI-relé véd egy csoport kismegszakítót:

Fázis (L) - Barna
Nulla (N) - Világoskék
Földelés (PE) - Zöld/Sárga
Villanyóra
|
| Fővezeték (L, N, PE)
V
-------------------------------------------
| Lakáselosztó |
| |
| Fő kismegszakító (pl. C32) |
| (L) ---------> (Fő kismegszakító bemenet) |
| (Fő kismegszakító kimenet L) --> (FI-relé bemenet L) |
| (N) ---------> (FI-relé bemenet N) |
| (PE) ---------> (földelő sín) |
| |
| FI-relé (áram-védőkapcsoló 30mA) |
| (FI-relé kimenet L) --> (sínfésű a kismegszakítókhoz) |
| (FI-relé kimenet N) --> (nulla sín) |
| |
| Kismegszakító 1 (pl. C16 - Dugalj) |
| (sínfésűről Fázis) -- (kismegszakító 1 bemenet) |
| (kismegszakító 1 kimenet) --> (Dugalj áramkör Fázis) |
| |
| Kismegszakító 2 (pl. B10 - Világítás) |
| (sínfésűről Fázis) -- (kismegszakító 2 bemenet) |
| (kismegszakító 2 kimenet) --> (Világítás áramkör Fázis) |
| |
| ... További kismegszakítók ... |
| |
| Nulla sín ----------------------------- |
| | |
| | (FI-relé kimenet N) |
| | |
| ---- (Dugalj áramkör Nulla) |
| ---- (Világítás áramkör Nulla) |
| |
| Földelő sín --------------------------- |
| | |
| | (Fő földelő vezető) |
| | |
| ---- (Dugalj áramkör Földelés) |
| ---- (Világítás áramkör Földelés) |
-------------------------------------------

Közös Működés és Fontos Szempontok:

• Soros kapcsolás: A FI-relé és a kismegszakítók sorosan kapcsolódnak. Ez azt jelenti, hogy az áram először áthalad a FI-relén, majd az egyes kismegszakítókon keresztül jut el a fogyasztókhoz.
• Védelem kiterjesztése: A FI-relé az összes olyan áramkört védi, amely rajta keresztül kap áramot. Ezért létfontosságú, hogy megfelelően legyen elhelyezve a lakáselosztóban.
• Selektív védelem: Nagyobb rendszerekben, vagy ha több FI-relét használnak, érdemes szelektív FI-reléket alkalmazni. Ez azt jelenti, hogy a fő FI-relé (pl. 300mA) lassabban old ki, mint az alatta lévő, érzékenyebb (pl. 30mA) FI-relék. Így hiba esetén csak a hibás áramkörhöz tartozó FI-relé fog leoldani, és nem kapcsol le az egész ház áramellátása.
• Földelés fontossága: A FI-relé megfelelő működéséhez elengedhetetlen egy hibátlanul kiépített földelő rendszer. Ha a földelés hibás, a FI-relé nem fog megfelelően működni, vagy nem fog kioldani hibaáram esetén.
• Rendszeres tesztelés: A FI-reléken található egy „Test” gomb, amelyet rendszeresen (általában havonta) meg kell nyomni. Ez szimulál egy hibaáramot, és ellenőrzi, hogy a relé megfelelően működik-e. Ha a relé nem old le a tesztgomb megnyomására, azonnal cserélni kell.
• Fázis-nulla vezető szétválasztása: A FI-relé működéséhez elengedhetetlen, hogy a nulla vezető ne legyen összekötve a földelő vezetővel a relé után. Ha ez megtörténik, a FI-relé azonnal leold, mert a nulla vezetőn keresztül folyó áram egy része elkerüli a relét, és hibaáramként érzékeli. Ezért a nulla sín és a földelő sín a FI-relé után szigorúan elválasztott.

A FI-relé és a kismegszakítók együttes alkalmazása a modern elektromos rendszerek alapja. A kettős védelem (túláram és zárlat a kismegszakító által, áramütés a FI-relé által) biztosítja a maximális biztonságot. Bármilyen villamossági munkálat során kiemelt figyelmet kell fordítani a FI-relé helyes bekötésére és működésére.

Gyakori Hibák és Elkerülésük a Kismegszakító Bekötése Során

A Leggyakoribb Telepítési Hibák, Amelyek Kockázatot Jelentenek

A kismegszakító bekötése viszonylag egyszerűnek tűnhet, de a részletekben rejlik az ördög. Számos gyakori hiba létezik, amelyek kompromittálhatják a biztonságot és a rendszer megbízhatóságát. Az alábbiakban részletesen tárgyaljuk a leggyakoribb hibákat és a módszereket, hogyan kerülhetők el:

• Rossz áramtalanítás vagy annak elmulasztása:

• Hiba: Az áramtalanítás elmaradása vagy nem megfelelő ellenőrzése. Sokan azt hiszik, hogy egy kapcsoló lekapcsolása elegendő, de egy hibás kapcsoló vagy egy rosszul értelmezett áramkör veszélyes lehet.
• Elkerülés: MINDIG kapcsolja le a fő megszakítót (vagy a munka területét érintő áramkört) a villanyóránál/főelosztóban. Ezt követően minden esetben használjon megbízható feszültségmérőt (fáziskereső ceruza, multiméter) a feszültségmentesség alapos ellenőrzésére. Ne elégedjen meg egyetlen pont ellenőrzésével, több helyen is győződjön meg róla.

A fenti hibák elkerülésével nagymértékben növelhető az elektromos rendszer biztonsága és élettartama. Ne feledje, a villanyszerelés nem a „csináld magad” kategória, ha nincsenek meg a megfelelő ismeretei és tapasztalatai. Mindig a biztonság legyen az első, és ha bizonytalan, kérje szakképzett villanyszerelő segítségét!

Az Elkészült Rendszer Ellenőrzése és Tesztelése: A Biztonság Utolsó Lépései

Fontos Ellenőrzési Pontok a Bekötés Után

Miután elvégezte a kismegszakító (és az esetleges FI-relé) bekötését, kulcsfontosságú, hogy alapos és precíz ellenőrzést végezzen, mielőtt visszakapcsolná az áramot. Ez a lépés elengedhetetlen a biztonság szavatolásához és az esetleges hibák időben történő felismeréséhez. Ne kapkodjon, és ne hagyjon ki egyetlen ellenőrzési pontot sem!

1. Vizuális ellenőrzés:
2. Csatlakozások szorossága: Ellenőrizze újra az összes csavaros csatlakozást a kismegszakítókon, a sínfésűknél, a nulla és földelő síneknél. Győződjön meg róla, hogy minden vezeték szorosan van rögzítve, és nincsenek laza szálak. Gyakori hiba, hogy a vezeték nem megfelelően van a sorkapocsba tolva és a csavar nem a vezetékre, hanem a szigetelésre szorul rá.
3. Vezetékek szigetelése: Vizsgálja meg a vezetékek szigetelését. Győződjön meg arról, hogy nincsenek sérülések (pl. horzsolások, bevágások) a vezetékeken, különösen ott, ahol áthaladnak éles peremeken vagy ahol a szigetelést eltávolították.
4. Polaritás: Ellenőrizze a vezetékek színkódjait és a bekötési elrendezést. Győződjön meg róla, hogy a fázis (barna/fekete/szürke) a fázishoz, a nulla (világoskék) a nullához, és a földelés (zöld/sárga) a földeléshez csatlakozik minden ponton.
5. Tisztaság és rendezettség: Győződjön meg arról, hogy a lakáselosztó tiszta, pormentes, és a vezetékek rendezetten vannak elhelyezve, rögzítve kábelkötegelőkkel vagy bilincsekkel. A rendetlenség nehezíti a hibakeresést és a légáramlást.
6. Címkézés: Ellenőrizze, hogy minden kismegszakító és FI-relé megfelelően fel van-e címkézve, jelezve az áramkört és a funkciót.
7. Feszültségmentesség ismételt ellenőrzése:
8. Mielőtt bármilyen műszeres ellenőrzést végezne, ellenőrizze újra a feszültségmentességet a bejövő oldalon, különösen, ha a munkálatok közben el kellett mozdulnia az áramtalanítás helyétől.
9. Műszeres ellenőrzések (multiméterrel vagy erre alkalmas mérőműszerrel):
10. Folytonossági ellenőrzés: Ellenőrizze a vezetékek folytonosságát az áramkör különböző pontjain. Győződjön meg arról, hogy nincsenek szakadások a vezetékekben, és minden fogyasztóhoz eljut az áram. Különösen fontos a földelő vezető folytonosságának ellenőrzése.
11. Zárlati ellenállás mérése: Mérje meg az ellenállást a fázis és nulla, fázis és földelés, valamint nulla és földelés között minden áramkörben. Az értéknek nagyon magasnak (ideális esetben végtelennek) kell lennie, ami azt jelzi, hogy nincs rövidzárlat. Ha alacsony ellenállást mér, az zárlatot jelez, és azonnal meg kell szüntetni a hibát.
12. Szigetelési ellenállás mérése (szakműszerrel): Ez a mérés különösen fontos és kritikus biztonsági szempontból. Egy erre alkalmas szigetelésvizsgáló műszerrel (megger) nagyfeszültséget (pl. 500V vagy 1000V DC) kapcsolnak a vezetékekre, és mérik a szigetelés ellenállását a fázisok, a fázis és a nulla, valamint a fázis/nulla és a földelés között. Az MSZ HD 60364 szabvány előírja a minimális szigetelési ellenállási értékeket (általában legalább 1 MOhm). Ez a mérés feltárja a rejtett szigetelési hibákat, amelyek szabad szemmel nem láthatók. Ezt a mérést kizárólag szakképzett, megfelelő műszerrel rendelkező villanyszerelő végezheti el!
13. Földelési ellenállás mérése (ha szükséges): Ha a földelő rendszer kiépítése új, vagy módosult, érdemes megmérni a földelési ellenállást is. Ennek értéke befolyásolja a védelmi eszközök (FI-relé, kismegszakító) működését földzárlat esetén.

Az Elektromos Rendszer Tesztelése és Üzembe Helyezése

Az alapos ellenőrzések után, ha minden rendben van, visszakapcsolhatja az áramot és elvégezheti a működési teszteket:

1. Áram visszakapcsolása: Zárja be a lakáselosztó szekrény ajtaját, majd kapcsolja vissza a fő megszakítót.
2. Kismegszakítók egyesével történő bekapcsolása: Ne kapcsolja be egyszerre az összes kismegszakítót. Kapcsolja be őket egyenként, és minden áramkör bekapcsolása után figyelje, hogy minden rendben van-e.
3. Kapcsoljon be egy kismegszakítót (pl. konyha dugalj).
4. Dugjon be egy fogyasztót az áramkörbe (pl. egy lámpát, egy telefontöltőt) és ellenőrizze, hogy működik-e.
5. Ismételje meg ezt a lépést az összes áramkörrel.
6. FI-relé tesztelése:
7. Nyomja meg a FI-relén található „Test” (vagy „T”) gombot. A relének azonnal le kell oldania (ki kell kapcsolnia), ezzel szimulálva egy hibaáramot.
8. Ha a FI-relé nem old le, az azt jelenti, hogy hibás, vagy rosszul van bekötve, és sürgősen szakemberhez kell fordulni a probléma elhárítására.
9. Kapcsolja vissza a FI-relét a teszt után.
10. Fogyasztók terhelési tesztje (opcionális, de ajánlott):
11. Ha teheti, tesztelje a nagyobb teljesítményű fogyasztókat is. Kapcsolja be például az elektromos tűzhelyet, a klímaberendezést, vagy más nagy fogyasztót, hogy megbizonyosodjon arról, hogy az áramkör stabilan működik teljes terhelés alatt is.

A sikeres ellenőrzés és tesztelés után biztos lehet abban, hogy az elektromos rendszer biztonságosan és megbízhatóan működik. Ne feledje, a rendszeres karbantartás és a szakképzett villanyszerelővel történő időszakos felülvizsgálat hosszú távon is garantálja az elektromos biztonságot.

Az Elektromos Szabványok és Jogszabályok: Amiért Létfontosságú a Szakértelem

Az MSZ HD 60364 Szabványsorozat: Az Elektromos Biztonság Alappillére

Az elektromos szerelési munkák során nem elegendő pusztán a műszaki tudás; elengedhetetlen a vonatkozó szabványok és jogszabályok ismerete és betartása is. Ezek a dokumentumok nem öncélú előírások, hanem hosszú évek tapasztalata, balesetek elemzése és tudományos kutatások eredményei alapján kidolgozott, a biztonságot és a megbízhatóságot garantáló szabályrendszerek. Magyarországon az elektromos szerelésekre vonatkozó legfontosabb szabványsorozat az MSZ HD 60364, amely az európai harmonizált szabványoknak felel meg (HD = Harmonised Document).

Az MSZ HD 60364 „Kisfeszültségű villamos berendezések” című szabványsorozat számos részből áll, amelyek az elektromos rendszerek tervezésére, kivitelezésére, ellenőrzésére és karbantartására vonatkozó részletes előírásokat tartalmaznak. Néhány kiemelten fontos része:

• MSZ HD 60364-4-41: Védelem áramütés ellen. Ez a rész írja elő a védőföldelés, az áram-védőkapcsolók (FI-relék) és egyéb áramütés elleni védelmi módok alkalmazását, valamint a kapcsolódó követelményeket. Kiemelten fontos a 30mA-es FI-relék kötelező alkalmazása bizonyos áramkörökben (pl. dugaljak, fürdőszobák).
• MSZ HD 60364-4-42: Védelem termikus hatások ellen. Ez a rész foglalkozik a túlmelegedés, a tűz és az égési sérülések elleni védelemmel. Ide tartozik a vezetékek és kábelek megfelelő keresztmetszetének kiválasztása, a túlterhelés- és zárlatvédelem (kismegszakítók), valamint az ívzárlati tűzvédelem (AFDD – Arc Fault Detection Device) előírásai.
• MSZ HD 60364-5-51: Villamos szerelések kiválasztása és szerelése – Közös szabályok. Ez a rész általános előírásokat tartalmaz a vezetékek kiválasztására, az áramkörök kialakítására és a berendezések elhelyezésére.
• MSZ HD 60364-5-52: Villamos szerelések kiválasztása és szerelése – Vezetékezési rendszerek. Itt találhatók a vezetékek telepítésére, rögzítésére és védelmére vonatkozó előírások.
• MSZ HD 60364-6: Ellenőrzés. Ez a rész a villamos berendezések kezdeti és időszakos ellenőrzésére vonatkozó követelményeket írja le, beleértve a mérési módszereket és a dokumentációt.

A szabványok folyamatosan fejlődnek és változnak, reagálva az új technológiákra és a biztonsági tapasztalatokra. Ezért a villanyszerelőknek folyamatosan képben kell lenniük a legújabb módosításokkal és kiegészítésekkel.

Jogszabályi Követelmények és a Szakember Felelőssége

A szabványok mellett számos jogszabály is szabályozza az elektromos szereléseket és a villamos biztonságot. Magyarországon az Országos Tűzvédelmi Szabályzat (OTSZ), valamint a munkahelyi biztonságra vonatkozó jogszabályok is tartalmaznak előírásokat az elektromos berendezésekre. Ezek a jogszabályok kötelező érvényűek, és megszegésük esetén jogi következményekkel (bírság, büntetőjogi felelősség) járhatnak.

A legfontosabb jogszabályi előírás, ami a villanyszereléshez kapcsolódik, az a felhatalmazott villanyszerelő követelménye. A jogszabályok egyértelműen meghatározzák, hogy bizonyos villamos munkálatokat (különösen a hálózatra való rákötést, főelosztó cseréjét, vagy új telepítést) csak érvényes OKJ-s végzettséggel és/vagy megfelelő regisztrációval rendelkező, szakképzett villanyszerelő végezhet el. Ennek oka a rendkívül nagy kockázat, amit a szakszerűtlen beavatkozás jelenthet.

Egy szakképzett villanyszerelő:

• Ismeri az összes vonatkozó szabványt és jogszabályt.
• Rendelkezik a megfelelő műszerekkel a mérések elvégzéséhez (pl. szigetelési ellenállás mérés, földelési ellenállás mérés, hurokimpedancia mérés).
• Képes felmérni a meglévő rendszer állapotát és a szükséges beavatkozásokat.
• Képes biztonságosan és szakszerűen elvégezni a munkát.
• A munkájáért garanciát vállal, és felelősséget visel az általa elvégzett szerelésért.
• Kiadja az ún. érintésvédelmi minősítő iratot, amely igazolja, hogy a villamos berendezés megfelel az előírásoknak és biztonságosan használható. Ez a dokumentum elengedhetetlen lehet például biztosítási ügyekben, vagy egy ingatlan eladásakor.

Fontos hangsúlyozni: A kismegszakító bekötése, még ha egyszerűnek is tűnik, része egy komplexebb elektromos rendszernek, és a hibás beavatkozás súlyos következményekkel járhat. Az „csináld magad” megoldások, ha nem rendelkezünk a megfelelő szakértelemmel és képesítéssel, nemcsak balesetveszélyesek, de jogilag is aggályosak lehetnek. Mindig hívjon szakembert, ha nem biztos a dolgában, vagy ha a munka a jogszabályok szerint szakképzett villanyszerelői beavatkozást igényel!

Kismegszakító Hibakeresés és Karbantartás: Hosszú Távú Megbízhatóság

Miért Old le a Kismegszakító? Gyakori Okok és Megoldások

A kismegszakító egyik leggyakoribb jelensége, hogy „lecsap”, azaz kioldja az áramkört. Bár ez kellemetlen lehet, fontos megérteni, hogy ez a jelenség a kismegszakító rendeltetésszerű működését jelzi: védelmet nyújt a hálózatnak és a fogyasztóknak. Amikor egy kismegszakító leold, annak mindig oka van, és ezt az okot meg kell találni és orvosolni, mielőtt újra bekapcsolnánk az áramot. A puszta visszakapcsolás a hiba okának megszüntetése nélkül súlyosabb problémákhoz vezethet.

Íme a leggyakoribb okok, amiért egy kismegszakító leold, és a teendők:

1. Túlterhelés:
2. Ok: Ez a leggyakoribb ok. Túl sok fogyasztó van egyidejűleg csatlakoztatva egy áramkörre, és a kumulált áramigény meghaladja a kismegszakító névleges áramerősségét. Például egy konyhában egy 16A-es dugalj áramkörre rákötnek egyszerre egy vízforralót, egy mikrohullámú sütőt és egy kávéfőzőt.
3. Megoldás: Húzzon ki néhány fogyasztót az áramkörből. Csak annyi eszközt működtessen egyszerre, amennyit az áramkör biztonságosan elbír. Ha ez rendszeresen előfordul, érdemes megfontolni az áramkörök szétválasztását vagy egy nagyobb kapacitású áramkör kiépítését (szakemberrel).
4. Rövidzárlat (zárlat):
5. Ok: A fázisvezető és a nulla vezető (vagy a földelő vezető) közvetlenül érintkezik egymással, ami rendkívül alacsony ellenállást és hatalmas áramlöketet okoz. Ez lehet hibás készülék, sérült vezeték szigetelése, vagy hibás bekötés eredménye. A kismegszakító mágneses kioldója azonnal reagál.
6. Megoldás: Azonnal húzza ki az összes fogyasztót az érintett áramkörből. Ellenőrizze a vezetékeket és a csatlakozókat látható sérülésekre. Ha egy készülék okozta a zárlatot, húzza ki, és próbálja meg visszakapcsolni a kismegszakítót. Ha a kismegszakító azonnal leold, akkor valószínűleg a vezetékrendszerben van a hiba, ami szakembert igényel. Ne használja tovább a hibás készüléket.
7. Földzárlat:
8. Ok: Hibaáram folyik a földelő vezető felé, jellemzően egy készülék szigetelési hibája miatt, ahol a fázisvezető érintkezésbe kerül a készülék fémházával. Ezt elsősorban a FI-relé érzékeli és oldja le, de bizonyos esetekben a kismegszakító is leoldhat, ha a hibaáram elég nagy.
9. Megoldás: Húzza ki az összes készüléket az áramkörből, és próbálja meg visszakapcsolni a kismegszakítót. Ha ezután nem old le, egyenként dugja vissza a készülékeket, amíg meg nem találja a hibásat. Ha a hiba a vezetékrendszerben van (pl. falban lévő vezeték sérülése), azonnal hívjon villanyszerelőt.
10. Hibás kismegszakító:
11. Ok: Ritka, de előfordulhat, hogy maga a kismegszakító hibás, és indokolatlanul leold. Ez lehet belső mechanikai hiba, túlmelegedés miatti érzékenység vagy egyszerűen a kora.

12. Megoldás: Ha a fentiek egyike sem oldja meg a problémát, és a kismegszakító továbbra is indokolatlanul leold, akkor valószínűleg a kismegszakító cseréje szükséges. Ezt a feladatot is bízza szakemberre.
13. Bekötési hiba:
14. Ok: Rossz bekötés (pl. laza csatlakozás, felcserélt fázis és nulla) is okozhatja a kismegszakító indokolatlan leoldását vagy nem megfelelő működését.
15. Megoldás: Alaposan ellenőrizze az összes bekötést a korábban leírtak szerint. Ha bizonytalan, hívjon szakembert.

A Rendszeres Karbantartás Fontossága és Műveletei

Az elektromos rendszer, beleértve a kismegszakítókat is, nem igényel napi karbantartást, de a rendszeres ellenőrzés és időszakos felülvizsgálat létfontosságú a hosszú távú biztonság és megbízhatóság érdekében.

• FI-relé tesztelése: A FI-relé „Test” gombját havonta egyszer meg kell nyomni. Ez egy egyszerű, de rendkívül fontos ellenőrzés, amely megerősíti a relé működőképességét.
• Szemrevételezéses ellenőrzés: Időnként (évente egyszer, vagy kétévente) vizuálisan ellenőrizze a lakáselosztót.

• Nincs-e égésnyom, elszíneződés a vezetékeken vagy a kismegszakítókon?
• Minden vezeték szorosan rögzül-e a csatlakozókban?
• Nincs-e rendetlenség vagy felgyülemlett por az elosztóban?

A rendszeres karbantartás és a szakértői felülvizsgálatok nem csak a jogi előírásoknak való megfelelést biztosítják, hanem a biztonságos és stabil elektromos rendszer alapját is képezik. Ne kockáztasson, bízza szakemberre a felülvizsgálatokat!

Összefoglalás és Végszó: A Biztonságos Elektromos Hálózatért

A Kismegszakító Bekötésének Kulcsfontosságú Szerepe a Biztonságban

Az elektromos hálózatok bonyolult rendszerek, amelyek precíz tervezést, szakszerű kivitelezést és gondos karbantartást igényelnek. A kismegszakító, mint láthattuk, ezen rendszerek egyik legfontosabb védelmi eleme. Feladata, hogy megóvja otthonunkat, eszközeinket és ami a legfontosabb, az életünket a túláram és a zárlat okozta veszélyektől. Megfelelő bekötése és a helyes típus kiválasztása alapvető fontosságú a stabil és megbízható elektromos ellátás szavatolásához.

Ebben a kiterjedt útmutatóban igyekeztünk a lehető legátfogóbb képet adni a kismegszakító bekötéséről, a kezdeti tervezési fázistól a végső tesztelési lépésekig. Részletesen tárgyaltuk a szükséges szerszámokat és anyagokat, a vezetékek színkódjait, az egy- és háromfázisú rendszerek specifikumait, valamint az áram-védőkapcsoló (FI-relé) elengedhetetlen szerepét a modern elektromos hálózatokban.

Különösen nagy hangsúlyt fektettünk a biztonsági előírások betartására. Ismételten kiemeljük, hogy az elektromos árammal való munka rendkívül veszélyes lehet. A legapróbb hiba is súlyos következményekkel, akár életveszéllyel járhat. Ezért minden egyes lépésnél a legnagyobb odafigyeléssel és körültekintéssel kell eljárni.

Reméljük, hogy a bemutatott bekötési rajzok és a részletes leírások segítséget nyújtanak a folyamat megértéséhez, és abban, hogy a legmagasabb minőségű és legbiztonságosabb eredményt érje el. Azonban, mint azt többször is hangsúlyoztuk, a villanyszerelés szakértelmet igényel. A szabványok, a jogszabályok és a gyakorlati tapasztalat elengedhetetlen a biztonságos és tartós megoldásokhoz.

A Szakember Jelentősége és a Jövő Biztonsága

A modern elektromos rendszerek egyre összetettebbé válnak, új technológiák és szigorúbb biztonsági előírások jelennek meg. Az okosotthon-rendszerek, az elektromos autók töltőállomásai és a megújuló energiaforrások integrációja mind-mind új kihívásokat jelentenek, amelyekhez speciális tudás és tapasztalat szükséges. Ezért a szakképzett villanyszerelő szerepe egyre inkább felértékelődik.

Bár ez az útmutató részletes információkat nyújt, soha ne próbálja meg szakképzettség nélkül elvégezni az elektromos bekötést, ha bizonytalan, vagy ha a munka jogszabályilag szakképzett villanyszerelői beavatkozást igényel. A befektetés egy regisztrált, tapasztalt villanyszerelőbe megtérül, hiszen garantálja a biztonságos, szabványos és megbízható elektromos rendszert otthonában vagy munkahelyén. Egy profi szakember nem csak elvégzi a bekötést, hanem elvégzi a szükséges méréseket, kiadja a minősítő iratokat, és szakszerű tanácsokkal is ellátja a rendszer karbantartásával és fejlesztésével kapcsolatban.

A biztonságos elektromos hálózat nem luxus, hanem alapvető szükséglet. A kismegszakító és a többi védelmi eszköz helyes telepítése és karbantartása hosszú távon garantálja a nyugalmat és a gondtalan működést. Vigyázzon magára, és bízza a villanyszerelési feladatokat a szakemberekre, hogy otthona vagy vállalkozása elektromos rendszere mindig a legmagasabb biztonsági szabványoknak megfelelően működjön.
