Klíma Cső Toldása: Átfogó Útmutató a Szakszerű Munkához és a Hosszú Élettartamhoz

Tartalomjegyzék

• Bevezetés: A Klíma Cső Toldásának Jelentősége a Légkondicionáló Rendszerekben
• Mire Való a Klíma Cső Toldása és Miért Fontos?
• Anyagismeret és Választás: Milyen Klímacsövek Léteznek?
• Toldási Technikák és Módszerek: A Legfontosabb Eljárások Részletesen

• Peremezés (Flerezés): Az Alapok és a Precíz Kivitelezés
• Forrasztás (Keményforrasztás): A Legerősebb Kötés Titka
• Préselés (Csőpréselés): A Modern, Gyors és Biztonságos Megoldás

Szerszámok és Felszerelések: Ami Nélkülözhetetlen a Professzionális Munkához

A Toldás Folyamata Lépésről Lépésre: Gyakorlati Útmutató

Előkészítés: Tisztítás és Vágás

A Toldás Kivitelezése: A Specifikus Technika Alkalmazása

Ellenőrzés és Minőségbiztosítás: Szivárgásvizsgálat és Nyomáspróba

Vákuumozás és Hűtőközeg Betöltés: A Rendszer Élettartamának Záloga

Szigetelés és Védelem: Hosszú Távú Stabilitás

Gyakori Hibák és Elkerülésük: Tippek a Problémamentes Munkához

Biztonsági Szempontok: A Veszélyek Minimalizálása

Karbantartás és Élettartam: Hogyan Őrizzük Meg a Toldások Épségét?

Jogszabályi Előírások és Szabványok: Amit Minden Szakembernek Tudnia Kell

A Professzionális Munkavégzés Előnyei: Miért Érdemes Szakemberre Bízni?

Összegzés: A Tökéletes Klíma Cső Toldásának Művészete

Bevezetés: A Klíma Cső Toldásának Jelentősége a Légkondicionáló Rendszerekben

A modern otthonok és irodák elengedhetetlen része a légkondicionáló rendszer, mely a kellemes hőmérséklet és páratartalom biztosításáért felelős, így hozzájárulva a komfortérzethez és a termelékenységhez. Ezen rendszerek megfelelő működésének alapköve a precíz és megbízható telepítés, melynek egyik legkritikusabb eleme a klíma cső toldása. Mi, mint a klímatechnika elkötelezett szakértői, mélyrehatóan tisztában vagyunk azzal, hogy egy hibásan kivitelezett toldás milyen súlyos következményekkel járhat: hűtőközeg-szivárgás, energiaveszteség, rendszerhibák, rövidített élettartam, sőt akár környezeti szennyezés is lehet a végeredmény.

Jelen átfogó cikkünkben arra vállalkozunk, hogy a klíma cső toldásának minden aspektusát a legapróbb részletekig bemutassuk, megvilágítva a legmodernebb technikákat, a szükséges anyagokat és szerszámokat, valamint a professzionális munkavégzés alapelveit. Célunk, hogy ne csak a szakemberek, hanem a témában elmélyedni kívánó érdeklődők számára is értékes, gyakorlatias és megbízható információkat nyújtsunk, melyek segítségével megérthetővé válik a precíziós munka jelentősége a légkondicionáló rendszerek optimális és hosszú távú működésében.

A klímacső toldásának szakszerű kivitelezése nem csupán egy technikai feladat, hanem egyfajta művészet is, mely precizitást, gondosságot és mélyreható szaktudást igényel. A rendszer integritása, a hűtőközeg visszatartása, az energiahatékonyság és a környezetvédelem mind olyan tényezők, melyek közvetlenül függnek a toldások minőségétől. Bízunk benne, hogy ezen útmutatóval hozzájárulhatunk ahhoz, hogy minden klímaberendezés a legmagasabb színvonalon, szivárgásmentesen és megbízhatóan üzemeljen, garantálva a felhasználók maximális elégedettségét és a rendszerek hosszú távú, problémamentes működését.

Mire Való a Klíma Cső Toldása és Miért Fontos?

A légkondicionáló rendszerek alapvetően két fő egységből állnak: egy kültéri egységből és egy vagy több beltéri egységből. Ezen egységeket a hűtőközeg-vezetékek, azaz a klímacsövek kötik össze, melyeken keresztül kering a hűtőközeg, biztosítva a hőcserét és a levegő hűtését vagy fűtését. Gyakori eset, hogy a kültéri és beltéri egység távolsága meghaladja a gyárilag előkészített csőhosszúságot, vagy egy meglévő rendszer átalakítása, áthelyezése indokolja a csővezeték módosítását. Ilyenkor válik elengedhetetlenné a klíma cső toldása, melynek célja az, hogy a különböző csőhosszakból egy folyamatos, légtömör és szivárgásmentes rendszert hozzunk létre.

De miért is olyan kritikusan fontos a toldás minősége? A klímarendszerekben magas nyomású hűtőközegek keringenek, melyek a legapróbb rést is kihasználva képesek elszivárogni. A szivárgás nem csupán a rendszer hatékonyságát csökkenti drámaian – energiaveszteséget és magasabb üzemeltetési költségeket eredményezve -, hanem komoly környezeti terhelést is jelent, mivel a legtöbb hűtőközeg üvegházhatású gáz. Ezen felül a szivárgó hűtőközeg a kompresszor túlmelegedéséhez és meghibásodásához is vezethet, melynek javítása rendkívül költséges lehet.

A szakszerűen kivitelezett toldás tehát garantálja:

• A hűtőközeg maximális visszatartását, ezzel biztosítva a rendszer optimális teljesítményét és energiahatékonyságát.
• A rendszer hosszú élettartamát és megbízható működését, elkerülve a gyakori meghibásodásokat és a drága javításokat.
• A környezetvédelmi előírásoknak való megfelelést és a környezeti lábnyom minimalizálását.
• A biztonságos üzemeltetést, hiszen a szivárgó hűtőközeg bizonyos esetekben egészségügyi kockázatot is jelenthet.

Összefoglalva, a klíma cső toldása nem pusztán egy technikai manőver, hanem a légkondicionáló rendszer szívügye. A gondos, precíz és szakértelemmel végzett munka az alapja egy hatékony, megbízható és hosszú távon is gazdaságos klímarendszernek, mely hozzájárul a komfortosabb élethez és egy fenntarthatóbb jövőhöz.

Anyagismeret és Választás: Milyen Klímacsövek Léteznek?

A légkondicionáló rendszerekben használt hűtőközeg-vezetékek anyaga és minősége kulcsfontosságú a rendszer hosszú távú, megbízható működéséhez. A legelterjedtebb és leginkább bevált anyag a réz, mely kiváló tulajdonságokkal rendelkezik a klímatechnikai alkalmazásokhoz. Fontos azonban megérteni, hogy nem minden rézcső azonos, és a helyes választás alapvető a szakszerű toldáshoz és a rendszer integritásához.

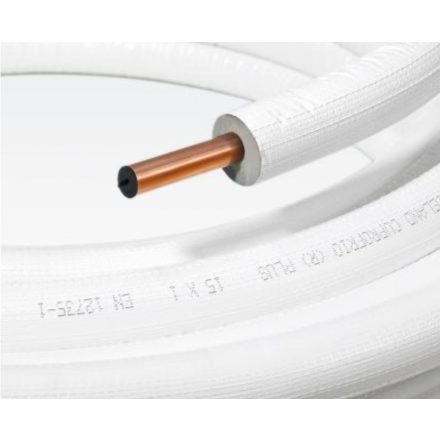

H3. Rézcsövek a Klímatechnikában: A Legmegbízhatóbb Megoldás

A réz rendkívül jól formázható, korrózióálló, és kiváló hővezető képességgel rendelkezik, ami ideálissá teszi a hűtőközeg szállítására. A klímatechnikában jellemzően oxigénmentes rézcsöveket használnak, melyek garantálják a hűtőközeg tisztaságát és megakadályozzák az oxidációs folyamatokat a rendszer belsejében. Két fő típusát különböztetjük meg:

• Lágy rézcsövek (annealed copper tubing): Ezek a csövek könnyen hajlíthatók és formázhatók, ami nagyban megkönnyíti a telepítést, különösen bonyolultabb útvonalak esetén. Tekercsekben kaphatók, és jellemzően kisebb átmérőjű vezetékekhez használják őket. A lágy rézcsövek toldása peremezéssel és forrasztással is lehetséges.
• Félkemény vagy kemény rézcsövek (hard or semi-hard copper tubing): Ezek a csövek merevebbek, egyenes szálakban kaphatók, és nagyobb átmérőjű vezetékekhez, valamint olyan szakaszokhoz ideálisak, ahol egyenes, stabil vezetésre van szükség. Hajlításuk nehezebb, speciális szerszámokat igényel. Toldásukhoz leggyakrabban forrasztást vagy préselést alkalmaznak.

Fontos, hogy a kiválasztott rézcső megfeleljen a klímatechnikai szabványoknak (pl. EN 12735-1 vagy ASTM B280), melyek garantálják az anyag tisztaságát, falvastagságát és nyomásállóságát. A megfelelő falvastagság kulcsfontosságú a magas nyomású hűtőközegek biztonságos szállításához és a vibráció okozta fáradás elkerüléséhez.

H3. A Csőméretek és Kompatibilitás: A Pontosság Kulcsa

A klímarendszerek csöveinek méreteit jellemzően hüvelykben (collban) adják meg (pl. 1/4″, 3/8″, 1/2″, 5/8″, 3/4″, 7/8″). Fontos, hogy a toldáshoz használt cső és az összekötő elemek kompatibilisek legyenek a meglévő rendszer csőméreteivel. Különböző méretű csövek toldásához szűkítő idomokat kell alkalmazni, melyek szakszerű beépítése kiemelt figyelmet igényel.

H3. Szigetelés: A Külső Védelem és Energiahatékonyság

Bár nem maga a cső anyaga, a szigetelés elengedhetetlen része a klímacső-rendszernek. A szigetelés feladata a kondenzáció megelőzése (a hideg csövek felületén kicsapódó pára ellen), valamint a hőveszteség vagy hőfelvétel minimalizálása. A megfelelő szigetelés hozzájárul a rendszer energiahatékonyságához és megakadályozza a csövek korrózióját. Jellemzően zártcellás gumi- vagy polietilénhab szigetelést használnak, mely UV-álló és nedvességálló.

Összefoglalva, az anyagválasztás a klímacső toldása során nem csupán egy technikai döntés, hanem egy stratégiai lépés, mely közvetlenül befolyásolja a rendszer teljesítményét, élettartamát és biztonságát. Mindig győződjünk meg arról, hogy a felhasznált anyagok megfelelnek a legmagasabb minőségi és iparági szabványoknak, és a klímatechnikára specifikusan tervezettek.

Toldási Technikák és Módszerek: A Legfontosabb Eljárások Részletesen

A klíma cső toldása során számos technika alkalmazható, melyek mindegyike más-más előnyökkel és alkalmazási területekkel rendelkezik. A helyes módszer kiválasztása alapvető fontosságú a tartós, szivárgásmentes és megbízható kötés eléréséhez. Mi, a klímatechnikai szakértők, három fő toldási technikát emelünk ki, melyek a legelterjedtebbek és legmegbízhatóbbak a gyakorlatban:

• Peremezés (Flerezés)

• Forrasztás (Keményforrasztás)
• Préselés (Csőpréselés)

Ezen technikák mindegyikét részletesen bemutatjuk, kitérve a szükséges szerszámokra, az elvégzésük módjára és az ideális alkalmazási területekre.

H3. Peremezés (Flerezés): Az Alapok és a Precíz Kivitelezés

A peremezés, más néven flerezés, egy mechanikus toldási módszer, mely során a rézcső végét egy speciális szerszámmal, a peremezővel tölcsérszerűen kiszélesítjük. Ez a kiszélesített rész egy hollandi anyával és egy csatlakozó idommal (flare union) rögzíthető egy másik peremezett csőhöz vagy egy készülék csatlakozójához. A peremezés elsősorban a kisebb átmérőjű, lágy rézcsöveknél alkalmazható, és rendkívül elterjedt a split klímák telepítésénél.

H4. A Peremezés Előnyei és Hátrányai

• Előnyök:

• Egyszerűség és gyorsaság: Viszonylag gyorsan és könnyen elvégezhető, megfelelő gyakorlattal.
• Nincs nyílt láng: Nem igényel forrasztást, így tűzveszély és égésveszély nélkül kivitelezhető. Ideális olyan helyzetekben, ahol a nyílt láng használata korlátozott vagy tiltott.
• Javíthatóság: A kötések szétszedhetők és újra összeköthetők, ami rugalmasságot biztosít a karbantartás és a javítás során.

Hátrányok:

Érzékenység a hibákra: A precíz peremezés kritikus. Egy rosszul elkészített peremezés hajlamos a szivárgásra, ami az egész rendszer hatékonyságát rontja.

Vibrációra való érzékenység: Hosszú távon, folyamatos vibráció esetén a peremezett kötések kilazulhatnak.

Korlátozott méretválaszték: Elsősorban kisebb átmérőjű csövekhez ideális.

H4. A Peremezés Folyamata Lépésről Lépésre

1. Csővágás: A rézcsövet speciális csővágóval vágjuk el, derékszögben és sorjamentesen. A vágás után a cső belsejében keletkező sorját a vágóhoz tartozó sorjázóval (vagy erre a célra kialakított szerszámmal) távolítsuk el, óvatosan, hogy ne kerüljön fémforgács a cső belsejébe. A cső belsejének tökéletesen tisztának kell lennie!
2. Hollandi anya felhelyezése: Mielőtt a peremezést megkezdenénk, a hollandi anyát csúsztassuk rá a csőre, a megfelelő irányba. Ez egy gyakori hiba, melynek elkerülésére különösen figyelni kell.
3. Peremező rögzítése: Helyezzük a cső végét a peremező bilincsébe úgy, hogy a cső vége a megfelelő mértékben (általában 1-2 mm-rel) túlnyúljon a bilincs síkján. A gyártó előírásait mindig tartsuk be!
4. Peremezés: Helyezzük fel a peremező kúpos fejét a csőre, és a kúpos mozgatócsavar óvatos, egyenletes tekerésével kezdjük el a perem kialakítását. Fontos, hogy a perem egyenletes legyen, ne legyen rajta repedés vagy deformáció. A túl szorosra húzott peremezés elvékonyíthatja a csövet és gyenge pontot hozhat létre.
5. Ellenőrzés: Távolítsuk el a csövet a peremezőből, és alaposan ellenőrizzük a perem felületét. Legyen sima, egyenletes, körkörös és repedésmentes. Bármilyen hiba esetén a toldás szivároghat.
6. Összekötés: Kenjünk egy kevés speciális klímaolajat a perem felületére és a hollandi anya menetére, hogy segítsük a tömítést és a könnyebb összeillesztést. Húzzuk rá a hollandi anyát a csatlakozó idomra, majd kézzel húzzuk meg amennyire lehet. Ezután nyomatékkulccsal húzzuk meg a megfelelő nyomatékra. A túl laza vagy túl szoros meghúzás egyaránt szivárgáshoz vezethet. A nyomatékkulcs használata elengedhetetlen a professzionális eredményhez.

H3. Forrasztás (Keményforrasztás): A Legerősebb Kötés Titka

A forrasztás, pontosabban a keményforrasztás, a klímatechnikában a legmegbízhatóbb és legerősebb toldási módszernek számít. Ez a technika magas hőmérsékleten történik, és speciális ezüsttartalmú forraszanyagot (pl. réz-foszfor vagy ezüst-réz forrasz) és lánghegesztő berendezést (oxigén-acetilén vagy propán-bután gázpalackokkal) igényel. A forrasztás során a forraszanyag beolvad a két fémfelület közé, és egy metallurgiai kötést hoz létre, mely rendkívül ellenálló a nyomással, hőmérséklettel és vibrációval szemben.

H4. A Forrasztás Előnyei és Hátrányai

• Előnyök:

• Rendkívül erős és tartós kötés: A forrasztott kötések ellenállnak a magas nyomásnak, hőmérséklet-ingadozásnak és vibrációnak.
• Szivárgásmentesség: Helyes kivitelezés esetén gyakorlatilag szivárgásmentes kötést biztosít.
• Széleskörű alkalmazhatóság: Különböző méretű és típusú rézcsövek toldására is alkalmas, beleértve a nagyobb átmérőjű csöveket is.
• Hosszú élettartam: A forrasztott kötések a rendszer élettartamát is meghaladhatják.

Hátrányok:

Nyílt láng használata: Tűzveszélyes, speciális biztonsági előírások és tűzvédelmi intézkedések betartása szükséges.

Képzettséget igényel: A szakszerű forrasztáshoz komoly gyakorlat és szaktudás szükséges.

Hőhatás a környezetre: A magas hőmérséklet károsíthatja a környező anyagokat (pl. szigetelés, falak, kábelek), ezért hővédő paszta és hőálló anyagok használata elengedhetetlen.

Gázpalackok kezelése: A gázpalackok szállítása és tárolása speciális szabályokhoz kötött.

H4. A Forrasztás Folyamata Lépésről Lépésre

1. Csővágás és tisztítás: A csöveket a megfelelő hosszúságra vágjuk, derékszögben és sorjamentesen. A csővégeket alaposan tisztítsuk meg drótkefével vagy dörzspapírral (különösen a belsejét), hogy eltávolítsuk az oxidréteget és a szennyeződéseket. A tisztaság kulcsfontosságú a jó forrasztáshoz.
2. Illesztés: Illesszük össze a toldandó csővégeket egy forrasztó idom (pl. tokos cső, könyök, T-idom) segítségével. A csöveknek szorosan, hézag nélkül kell illeszkedniük az idomba.
3. Flux (folyasztószer) alkalmazása (opcionális): Bár az ezüstforraszok egy része önfolyasztó, bizonyos esetekben (különösen réz-réz toldásnál) érdemes speciális folyasztószert (flux) alkalmazni. Ez segít eltávolítani a maradék oxidréteget, és elősegíti a forraszanyag egyenletes eloszlását. Ügyeljünk arra, hogy a megfelelő folyasztószert válasszuk, amely kompatibilis a forraszanyaggal és a hűtőközeggel.
4. Hővédő intézkedések: Helyezzünk hővédő pasztát vagy hőálló takarót a forrasztási pont körüli érzékeny anyagokra (pl. szigetelés, fal, vezetékek), hogy megóvjuk őket a hőtől.

5. Melegítés és forrasztás: Egyenletesen melegítsük a toldási pontot a forrasztó lánggal, körkörös mozdulatokkal. A lángot ne tartsuk túl sokáig egy helyen, hogy elkerüljük a cső kiégetését. Amikor a réz elkezd vörösen izzani (kb. 700-800°C), érintsük a forraszanyagot a toldási ponthoz. A forraszanyagnak magától be kell folynia a résekbe a kapilláris hatás következtében. Folyamatosan mozgassuk a lángot, hogy a forraszanyag egyenletesen terüljön szét.
6. Lehűlés és tisztítás: Hagyjuk a kötést természetes úton kihűlni. Soha ne hűtsük vízzel, mert ez a kötés meggyengüléséhez vezethet! Miután kihűlt, tisztítsuk meg a felesleges folyasztószer-maradványokat (ha volt) nedves ronggyal vagy kefével, mivel ezek korróziót okozhatnak.

H5. Fontos Megjegyzések a Forrasztáshoz

• Mindig nitrogén gázt vezessünk át a csövön a forrasztás során, kis nyomáson (kb. 0,2-0,5 bar). Ez megakadályozza a belső oxidréteg (fekete korom) képződését, mely károsíthatja a rendszert és a kompresszort. A nitrogén gáz egyenletes áramlása kulcsfontosságú.
• Használjunk megfelelő vastagságú és összetételű forraszanyagot. Az ezüsttartalom a forraszanyagban növeli a kötés szilárdságát és rugalmasságát.
• Gyakorlat teszi a mestert. A forrasztás precíz és szakértelmet igénylő feladat, ezért gyakoroljunk nem kritikus darabokon, mielőtt éles munkába kezdenénk.

H3. Préselés (Csőpréselés): A Modern, Gyors és Biztonságos Megoldás

A préselés (vagy csőpréselés) egy viszonylag új, de gyorsan terjedő toldási módszer a klímatechnikában, mely a peremezés és a forrasztás alternatívájaként jelent meg. Ez a technika speciális présgépet és présfittingeket (csatlakozó idomokat) használ. A présfittingekbe speciális O-gyűrűk vannak beépítve, melyek biztosítják a tömítést. A présgép hidraulikus vagy elektromos erejével a fittinget a csőre préseli, deformálva az anyagot és rögzítve a tömítést.

H4. A Préselés Előnyei és Hátrányai

• Előnyök:

• Gyorsaság és hatékonyság: A préselés rendkívül gyorsan elvégezhető, jelentős időmegtakarítást eredményezve a telepítés során.
• Biztonság: Nincs nyílt láng használat, így kiküszöböli a tűzveszélyt és a gázpalackok kezelésének szükségességét. Ideális gyúlékony anyagok közelében.
• Kisebb képzettségi igény: Bár a precizitás itt is fontos, a préselés folyamata kevésbé igényel speciális kézügyességet és gyakorlatot, mint a forrasztás.
• Konzisztens minőség: A gépi préselés miatt a kötések minősége sokkal konzisztensebb és kevésbé függ a szerelő tapasztalatától.
• Tiszta munkavégzés: Nincs szükség folyasztószerre és tisztításra a forrasztás után.

Hátrányok:

Magas kezdeti befektetés: A présgépek és a fittingek drágábbak lehetnek, mint a hagyományos forrasztó és peremező eszközök.

Fittingek elérhetősége: Bár egyre elterjedtebb, még mindig nem mindenhol olyan széles a fittingek választéka, mint a forrasztó idomoké.

Alkalmazási korlátok: Bizonyos szűk helyeken nehéz lehet a présgéppel dolgozni.

H4. A Préselés Folyamata Lépésről Lépésre

1. Csővágás és tisztítás: A csöveket a megfelelő hosszúságra vágjuk, derékszögben és sorjamentesen. A csővégeket tisztítsuk meg a szennyeződésektől.
2. Présfitting előkészítése: Győződjünk meg róla, hogy a kiválasztott présfitting mérete megegyezik a cső méretével. Ellenőrizzük az O-gyűrűk épségét.
3. Cső beillesztése a fittingbe: Toljuk be a cső végét a présfittingbe a jelölésig (ha van). Fontos, hogy a cső teljesen beüljön a fittingbe, és ne ferdén álljon.
4. Préselés: Helyezzük a présgép pofáit a fittingre, a gyártó utasításai szerint. Győződjünk meg arról, hogy a pofák stabilan illeszkednek. Aktiváljuk a présgépet, és várjuk meg, amíg a préselési folyamat befejeződik (a gép általában visszajelez, ha a préselés kész).
5. Ellenőrzés: Távolítsuk el a présgépet, és alaposan ellenőrizzük a préselt kötést. A préselésnek egyenletesnek és deformációmentesnek kell lennie. Vizsgáljuk meg, hogy az O-gyűrűk megfelelően rögzültek-e.

H5. A Préselés Jövője a Klímatechnikában

A préselési technológia folyamatosan fejlődik, és egyre nagyobb teret hódít a klímatechnikában a gyorsaság, biztonság és a konzisztens minőség miatt. Különösen nagy projektek és sorozatgyártás esetén bizonyul rendkívül gazdaságosnak. Bár a kezdeti befektetés magasabb, a hosszú távú előnyök (kevesebb munkaidő, alacsonyabb hibarát, nagyobb biztonság) gyakran felülmúlják ezt a hátrányt.

A megfelelő toldási technika kiválasztása tehát a projekt specifikus igényeitől, a rendelkezésre álló szerszámoktól, a környezeti feltételektől és a szerelő képzettségétől függ. Mi mindig azt javasoljuk, hogy a legmegbízhatóbb és legbiztonságosabb módszert válasszuk, mely garantálja a klímarendszer hosszú távú, problémamentes működését.

Szerszámok és Felszerelések: Ami Nélkülözhetetlen a Professzionális Munkához

A klíma cső toldásának szakszerű kivitelezéséhez nem elegendő csupán a technikai tudás; elengedhetetlenek a megfelelő, professzionális minőségű szerszámok és felszerelések is. Ezen eszközök hiánya vagy nem megfelelő minősége súlyosan veszélyeztetheti a toldás minőségét, ami szivárgásokhoz, hatékonyságvesztéshez és drága javításokhoz vezethet. Mi, a terület szakértői, az alábbi, gondosan összeállított listán keresztül mutatjuk be a nélkülözhetetlen eszközöket, kiemelve fontosságukat és a kiválasztás szempontjait.

H3. Általános Előkészítő Szerszámok

• Csővágó:

• Fontosság: A rézcsövek tiszta, egyenes és sorjamentes vágásához elengedhetetlen. A nem megfelelő vágás deformációt okozhat, ami gátolja a tömítést.
• Típusok: Kézi csővágók, racsnis csővágók, akkumulátoros csővágók. Fontos, hogy a vágó éles pengékkel rendelkezzen, és különböző átmérőjű csövekhez is alkalmas legyen.

Sorjázó:

Fontosság: A vágás után a cső belső felületén keletkező sorja eltávolítására szolgál. A sorja akadályozhatja a hűtőközeg áramlását, és károsíthatja a kompresszort.

Típusok: Kézi sorjázók, sorjázóval ellátott csővágók.

Csőtisztító kefe/dörzspapír:

Fontosság: Forrasztás előtt a csővégek oxidrétegének és szennyeződéseinek eltávolítására szolgál. A tiszta felület alapvető a jó forrasztási kötéshez.

Mérőszalag/colstok:

Fontosság: A pontos hosszméréshez és a csődarabok előkészítéséhez.

Jelölőfilc/ceruza:

Fontosság: A vágási és hajlítási pontok jelölésére.

H3. Specifikus Toldási Szerszámok

H4. Peremezéshez (Flerezéshez):

• Peremező (Flaring tool):

• Fontosság: A rézcső végének tölcsérszerű kiszélesítéséhez. A megfelelő peremező egyenletes, repedésmentes peremezést biztosít.
• Típusok: Kézi peremezők (excentrikus, kúpos), racsnis peremezők, akkumulátoros peremezők. Az excentrikus peremezők általában pontosabb és jobb minőségű peremezést biztosítanak.

Hollandi anya:

Fontosság: A peremezett csövek mechanikai rögzítéséhez és a tömítés biztosításához a csatlakozó idomokkal.

Minőség: Fontos, hogy jó minőségű, erős anyagból készült hollandi anyákat használjunk, amelyek ellenállnak a meghúzás során fellépő erőknek.

Csatlakozó idomok (Flare union):

Fontosság: A peremezett csővégek összekötésére szolgáló speciális idomok.

Nyomatékkulcs (Torque wrench):

Fontosság: A hollandi anyák precíz nyomatékkal történő meghúzásához. Ez kulcsfontosságú a szivárgásmentesség szempontjából. A túl laza kötés szivárog, a túl szoros pedig deformálhatja a peremet.

Típusok: Digitális vagy mechanikus nyomatékkulcsok, melyek a klímatechnikában használt méretekhez kalibrálhatók.

H4. Forrasztáshoz (Keményforrasztáshoz):

• Lánghegesztő berendezés (Oxigén-acetilén vagy propán-bután):

• Fontosság: A forrasztáshoz szükséges magas hőmérséklet eléréséhez.
• Biztonság: Mindig ellenőrizzük a palackok nyomását, a tömlők állapotát és a lángvágó működését.

Forraszanyag (Ezüsttartalmú):

Fontosság: A metallurgiai kötés létrehozásához. Az ezüsttartalom biztosítja a kötés szilárdságát és rugalmasságát.

Összetétel: Réz-foszfor vagy ezüst-réz ötvözetek, a felhasználási céltól függően. Fontos, hogy klímatechnikai célra alkalmas forraszanyagot válasszunk.

Folyasztószer (Flux) – opcionális:

Fontosság: Az oxidréteg eltávolítására és a forraszanyag jobb terülésére.

Kompatibilitás: Fontos, hogy a folyasztószer kompatibilis legyen a forraszanyaggal és a hűtőközeggel.

Nitrogén palack és reduktor:

Fontosság: A forrasztás során a cső belsejében lévő oxidáció megelőzésére. A nitrogén átfolyatása létfontosságú a kompresszor élettartamának megőrzéséhez.

Reduktor: A nyomás pontos beállításához.

Hővédő paszta/takaró:

Fontosság: A forrasztási pont körüli érzékeny anyagok védelmére a magas hőtől.

Védőszemüveg és kesztyű:

Fontosság: A szem és a bőr védelmére a lángtól és a forró fémektől.

H4. Préseléshez (Csőpréseléshez):

• Présgép (Hydraulic or electric press tool):

• Fontosság: A présfittingek deformálásához és rögzítéséhez a csőre.
• Típusok: Kézi hidraulikus, akkumulátoros, vagy hálózati présgépek. Különböző gyártók kínálnak gépeket, melyek kompatibilisek a saját fittingrendszerükkel.

Préspofák (Press jaws):

Fontosság: A présgépekhez tartozó, specifikus méretű és profilú pofák, melyek a fittingek deformálásáért felelősek. Fontos, hogy a megfelelő méretű pofát használjuk.

Présfittingek:

Fontosság: A csövek összekötésére szolgáló speciális idomok, beépített O-gyűrűkkel.

H3. Ellenőrző és Egyéb Szerszámok

• Vákuumszivattyú:

• Fontosság: A klímarendszer levegőjének és nedvességének eltávolítására. A vákuumozás elengedhetetlen a rendszer hosszú élettartamához és hatékonyságához.
• Típusok: Egy- vagy kétfokozatú vákuumszivattyúk. A kétfokozatúak hatékonyabbak.

Manométer (nyomásmérő óracsoport):

Fontosság: A rendszer nyomásának ellenőrzésére a nyomáspróba és a hűtőközeg betöltése során.

Digitális manométerek: Modern, pontosabb leolvasást biztosítanak.

Szivárgáskereső (Leak detector):

Fontosság: A toldások és a rendszer egyéb pontjainak szivárgásvizsgálatára. Elektromos szivárgáskeresők, UV festék és UV lámpa is használható.

Elektronikus mérleg:

Fontosság: A hűtőközeg pontos betöltéséhez. A túl sok vagy túl kevés hűtőközeg rontja a rendszer hatékonyságát és károsíthatja a kompresszort.

Csőhajlító:

Fontosság: A rézcsövek roncsolásmentes, precíz hajlításához. Elkerüli a töréseket és a keresztmetszet-szűkülést.

Klímaolaj:

Fontosság: A peremezett kötések tömítésének elősegítésére és a menetek könnyebb meghúzására. Speciális, a hűtőközeggel kompatibilis olajat használjunk.

Védőfelszerelés:

Kesztyű, védőszemüveg, munkaruha: A személyes biztonság garantálása.

A professzionális szerszámokba történő befektetés elengedhetetlen a minőségi munkavégzéshez és a hosszú távú elégedettséghez. A silány minőségű vagy hiányos eszközök használata nem csupán a munka minőségét rontja, hanem balesetveszélyes is lehet. Mi, a klímatechnika elkötelezett szakértői, mindig a legjobb minőségű, kalibrált és karbantartott eszközök használatát javasoljuk, melyek garantálják a precíz, biztonságos és megbízható klíma cső toldást.

A Toldás Folyamata Lépésről Lépésre: Gyakorlati Útmutató

A klíma cső toldásának folyamata összetett, precíziót és szakértelmet igénylő feladat. Minden egyes lépés alapvető fontosságú a végső eredmény, azaz a szivárgásmentes, tartós és hatékony kötés szempontjából. Az alábbiakban részletesen bemutatjuk a teljes folyamatot, a kezdeti előkészületektől a végső ellenőrzésig, kiemelve a legfontosabb tudnivalókat és a gyakori hibák elkerülését.

H3. Előkészítés: Tisztítás és Vágás

A sikeres toldás alapja a gondos előkészítés. Ez a fázis nem csupán a fizikai munkáról szól, hanem a környezet felméréséről és a biztonsági intézkedések meghozataláról is.

1. Munkaterület felmérése és előkészítése:
2. Takarítás: Távolítsuk el az akadályokat, szennyeződéseket a munkaterületről.
3. Veszélyforrások azonosítása: Ellenőrizzük a falban lévő elektromos vezetékeket, vízvezetékeket, gázcsöveket, különösen forrasztás esetén. Használjunk falscanert.
4. Biztonsági intézkedések: Készítsük elő a tűzoltó készüléket forrasztás esetén. Gondoskodjunk megfelelő szellőzésről.
5. Hővédő anyagok: Forrasztásnál helyezzünk hővédő pasztát vagy takarót az éghető anyagok (pl. fa, szigetelés, tapéta) és a környező felületek védelmére.
6. A klímacső megfelelő hosszaságának meghatározása:
7. Pontos mérés: Mérjük le precízen a szükséges csőhosszt, figyelembe véve a hajlítások és az illesztések helyét. Ne feszüljön a cső, hagyjunk némi holtjátékot a hőtágulásnak.
8. Felesleges anyag elkerülése: A túl hosszú cső extra hűtőközeg feltöltést igényel, és rontja a rendszer esztétikai megjelenését.
9. Csővágás:
10. Csővágó használata: A rézcsövet kizárólag speciális, éles csővágóval vágjuk el. Ne használjunk fűrészt vagy sarokcsiszolót, mivel ezek deformálják a csövet, sorját hagynak, és fémforgácsot juttathatnak a rendszerbe.
11. Derékszög: A vágásnak pontosan derékszögűnek kell lennie a cső hossztengelyére merőlegesen, hogy a tömítés tökéletes legyen.
12. Sorjázás:
13. Belső és külső sorja eltávolítása: A vágás után a cső belsejében és külsején keletkező sorját alapos sorjázással távolítsuk el. A belső sorja akadályozhatja a hűtőközeg áramlását és károsíthatja a kompresszort. A külső sorja pedig megnehezítheti a fittingek felhelyezését és károsíthatja az O-gyűrűket.
14. Óvatosan: Ügyeljünk arra, hogy a sorjázás során ne kerüljön fémforgács a cső belsejébe. Fordítsuk lefelé a csövet, és óvatosan rázzuk ki.
15. Tisztítás:
16. Oxidréteg és szennyeződések: Különösen forrasztás előtt, a csővégeket alaposan tisztítsuk meg a külső és belső oxidrétegtől, portól és egyéb szennyeződésektől. Használjunk finom dörzspapírt vagy speciális csőtisztító kefét. A tiszta fémfelület alapvető a jó kötéshez.

H3. A Toldás Kivitelezése: A Specifikus Technika Alkalmazása

Miután az előkészületek megtörténtek, jöhet a toldás tényleges kivitelezése. A lépések a választott technológiától függően változnak.

H4. Peremezés (Flerezés) Esetén:

1. Hollandi anya felhelyezése: Csúsztassuk rá a hollandi anyát a csőre, a megfelelő irányba. Ezt soha ne felejtsük el, mielőtt peremeznénk!
2. Cső rögzítése a peremező bilincsébe: Helyezzük a cső végét a peremező bilincsébe úgy, hogy a cső a gyártó által előírt mértékben (általában 1-2 mm-rel) túlnyúljon a bilincsen.
3. Peremezés: Helyezzük fel a peremező kúpos fejét, és egyenletes, óvatos mozdulatokkal alakítsuk ki a tölcsérformájú peremet. Ügyeljünk a repedésmentes felületre.
4. Perem ellenőrzése: Vizsgáljuk meg a perem felületét: legyen sima, egyenletes, körkörös és repedésmentes.
5. Összekötés és meghúzás: Kenjünk egy kevés speciális klímaolajat a peremre és a hollandi anya menetére. Húzzuk rá a hollandi anyát a csatlakozó idomra, először kézzel, majd nyomatékkulccsal a megfelelő nyomatékra.

H4. Forrasztás (Keményforrasztás) Esetén:

1. Illesztés: Illesszük össze a csővégeket a megfelelő forrasztó idommal (pl. tokos cső, könyök). A csöveknek szorosan kell illeszkedniük az idomba.
2. Folyasztószer (opcionális): Ha szükséges, vigyünk fel vékony réteg folyasztószert a tisztított felületekre.
3. Nitrogén átfolyatás: Kezdjük el a nitrogén gáz átfolyatását a rendszeren (kb. 0,2-0,5 bar nyomáson). Ez megakadályozza a belső oxidréteg (korom) képződését.
4. Melegítés és forrasztás: Egyenletesen melegítsük a toldási pontot a lánggal. Amikor a réz izzani kezd, érintsük a forraszanyagot a toldási ponthoz. A forraszanyagnak be kell folynia a résekbe. Folyamatosan mozgassuk a lángot, hogy a forraszanyag egyenletesen terüljön szét.
5. Lehűlés és tisztítás: Hagyjuk a kötést természetes úton kihűlni. Ne hűtsük vízzel! Miután kihűlt, távolítsuk el a felesleges folyasztószer-maradványokat.
6. Nitrogén elzárása: Zárjuk el a nitrogén gáz áramlását.

H4. Préselés (Csőpréselés) Esetén:

1. Cső beillesztése a fittingbe: Toljuk be a cső végét a présfittingbe a jelölésig, ügyelve a pontos illeszkedésre.
2. Préselés: Helyezzük a présgép pofáit a fittingre, és préseljük össze a kötést a gyártó utasításai szerint.
3. Ellenőrzés: Vizsgáljuk meg a préselt kötést, hogy egyenletes és deformációmentes-e.

H3. Ellenőrzés és Minőségbiztosítás: Szivárgásvizsgálat és Nyomáspróba

A toldás elkészítése után a legfontosabb lépés a rendszer integritásának ellenőrzése. Ez a fázis garantálja a szivárgásmentességet és a biztonságos üzemeltetést.

1. Nitrogénes nyomáspróba:
2. Cél: A rendszer tömítettségének ellenőrzése magas nyomáson, még a hűtőközeg betöltése előtt.
3. Folyamat: Csatlakoztassuk a nitrogén palackot a manométer óracsoporthoz és a klímarendszerhez. Lassan és fokozatosan engedjünk nitrogén gázt a rendszerbe a gyártó által előírt nyomásra (jellemzően 30-40 bar, de ellenőrizni kell!).
4. Időtartam: Hagyjuk a rendszert nyomás alatt legalább 24 órán át (ideális esetben 48-72 órán át). A manométeren lévő nyomásnak stabilnak kell maradnia. Bármilyen nyomásesés szivárgásra utal.
5. Szivárgáskeresés:
6. Helyszíni ellenőrzés: Még a nyomáspróba előtt, de a nyomás alatt is, a toldási pontokat és a csatlakozásokat szivárgáskereső spray-vel (szappanos vízzel) vagy elektronikus szivárgáskeresővel ellenőrizzük. Buborékok vagy a műszer jelzése szivárgásra utal.
7. UV festék (opcionális): Bizonyos esetekben UV festéket is juttathatnak a rendszerbe, mely UV lámpa alatt láthatóvá teszi a szivárgás helyét.
8. Javítás: Ha szivárgást észlelünk, a rendszert le kell nyomás alól helyezni, a hibás toldást javítani vagy újra elkészíteni, majd a nyomáspróbát megismételni. Soha ne töltsünk hűtőközeget szivárgó rendszerbe!

H3. Vákuumozás és Hűtőközeg Betöltés: A Rendszer Élettartamának Záloga

A nyomáspróba után következik a vákuumozás, ami talán a legfontosabb lépés a klímarendszer hosszú távú működésének szempontjából.

1. Vákuumozás:
2. Cél: A klímarendszerből a levegő és a nedvesség (páradara) maradéktalan eltávolítása. A levegő és a nedvesség a hűtőközeggel reakcióba lépve savakat és korróziót okoz, ami károsítja a kompresszort és a rendszer alkatrészeit, és csökkenti a hűtési teljesítményt.
3. Folyamat: Csatlakoztassuk a vákuumszivattyút a manométer óracsoporton keresztül a rendszerhez. Nyissuk ki az összes szelepet, és járassuk a vákuumszivattyút, amíg el nem érjük a kívánt vákuumfokot (jellemzően legalább 0,5 mbar abszolút nyomás, de ideális esetben ennél is alacsonyabbat, 0,2 mbar alá).
4. Időtartam: A vákuumozás időtartama a rendszer méretétől és a környezeti páratartalomtól függően változik. Fontos, hogy a vákuumot legalább 30-60 percig fenntartsuk a kívánt szinten, hogy a nedvesség teljesen elpárologjon.
5. Vákuumpróba: A vákuumszivattyú leállítása után zárjuk el a szelepeket, és figyeljük a manométert. Ha a vákuum tartósan megmarad, a rendszer tömör és nedvességmentes. Ha a vákuum elkezd emelkedni, az nedvességre vagy szivárgásra utal.
6. Hűtőközeg betöltés:
7. Cél: A rendszer feltöltése a gyártó által előírt mennyiségű hűtőközeggel.
8. Pontosság: Használjunk elektronikus mérleget a hűtőközeg pontos mérésére. A túl sok vagy túl kevés hűtőközeg rontja a rendszer hatékonyságát és károsíthatja a kompresszort.
9. Folyamat: A vákuumozás és vákuumpróba után csatlakoztassuk a hűtőközeg palackot a manométer óracsoporthoz. A gyártó utasításai szerint töltsük be a folyékony vagy gáznemű hűtőközeget a rendszerbe.

H3. Szigetelés és Védelem: Hosszú Távú Stabilitás

Miután a toldás elkészült, a rendszer tesztelve és feltöltve, a következő lépés a szigetelés és a fizikai védelem biztosítása.

1. Szigetelés:
2. Kondenzáció megelőzése: A szigetelés feladata a kondenzáció megakadályozása a hideg hűtőközeg-vezetékeken, ami penészedéshez és korrózióhoz vezethet.
3. Hőveszteség/hőfelvétel minimalizálása: A szigetelés csökkenti a hőcserét a környezet és a csövek között, ezzel növelve a rendszer energiahatékonyságát.
4. Anyagok: Használjunk megfelelő vastagságú, zártcellás gumihab vagy polietilénhab szigetelést, mely UV-álló és nedvességálló. A toldási pontokat is alaposan szigeteljük le.
5. Csővezeték rögzítése és védelem:
6. Rögzítés: A csöveket megfelelően rögzítsük a falhoz vagy más tartószerkezethez, hogy elkerüljük a vibrációt és a mechanikai sérüléseket.
7. Fizikai védelem: Szükség esetén használjunk kábelcsatornát vagy védőburkolatot a csövek mechanikai sérülések elleni védelmére (pl. kültéren, ahol állatok vagy mechanikai behatás érheti).

A klíma cső toldásának precíz és gondos kivitelezése a fenti lépések maradéktalan betartásával garantálja a klímarendszer hosszú távú, megbízható és energiahatékony működését. Mi, szakértőként, mindig azt hangsúlyozzuk, hogy ezen lépések bármelyikének elhanyagolása súlyos következményekkel járhat, melyek a kezdeti spórolást sokszorosan meghaladó költségeket okozhatnak a jövőben.

Gyakori Hibák és Elkerülésük: Tippek a Problémamentes Munkához

A klíma cső toldása során még a legtapasztaltabb szakemberek is elkövethetnek hibákat, melyek súlyos következményekkel járhatnak a rendszer működésére és élettartamára nézve. Mi, a klímatechnikai szakértők, összeállítottunk egy listát a leggyakoribb hibákról és azok elkerülésének módjairól, hogy segítsük a problémamentes és minőségi munkavégzést.

H3. Hibák a Peremezés Során

• Rossz vágás:

• Hiba: Ferde, sorjás vagy deformált csővég vágása.
• Elkerülés: Mindig éles, megfelelő méretű csővágót használjunk, és ügyeljünk a derékszögű, sorjamentes vágásra. A belső és külső sorját is alaposan távolítsuk el.

Rossz hollandi anya pozíció:

Hiba: A hollandi anya elfelejtése, vagy rossz irányba való felhelyezése a peremezés előtt.

Elkerülés: Mindig ellenőrizzük, hogy a hollandi anya a megfelelő irányba van-e a csövön, mielőtt a peremezést elkezdenénk. Ez egy gyakori, de könnyen elkerülhető hiba.

Helytelen peremezési méret:

Hiba: A perem túl kicsi, túl nagy, repedezett, vagy deformált.

Elkerülés: Használjunk megfelelő minőségű peremezőt, és tartsuk be a gyártó által előírt túlnyúlási méretet a bilincsből. Ellenőrizzük vizuálisan a peremet: legyen sima, egyenletes, repedésmentes és körkörös.

Rossz nyomaték:

Hiba: Túl laza vagy túl szoros hollandi anya meghúzása.

Elkerülés: Mindig nyomatékkulcsot használjunk, és a gyártó által előírt nyomatékra húzzuk meg a hollandi anyát. Ez garantálja a tömítést és megakadályozza a perem sérülését.

Szennyeződés:

Hiba: Por, szennyeződés, fémforgács a peremezett felületen.

Elkerülés: A csővégeket és a peremező szerszámot is tisztítsuk meg a használat előtt. Kenjünk egy kevés tiszta klímaolajat a peremre a jobb tömítés érdekében.

H3. Hibák a Forrasztás Során

• Tisztítatlan felületek:

• Hiba: Az oxidréteg és szennyeződések rajta maradnak a csővégeken.
• Elkerülés: Alaposan tisztítsuk meg a csővégeket és az idomokat drótkefével vagy dörzspapírral forrasztás előtt. A tiszta fémfelület alapvető a jó forrasztási kötéshez.

Nitrogén átfolyatás hiánya vagy elégtelen áramlása:

Hiba: Belső oxidréteg (fekete korom) képződik a cső belsejében, ami eltömítheti a rendszert és károsíthatja a kompresszort.

Elkerülés: Mindig vezessünk át nitrogén gázt a csövön forrasztás közben, alacsony nyomáson (kb. 0,2-0,5 bar). A nitrogén gáznak a rendszer másik végén ki kell tudnia áramlani.

Helytelen lángbeállítás vagy melegítés:

Hiba: Túl nagy vagy túl kicsi láng, egyenetlen melegítés, a cső kiégetése.

Elkerülés: Használjunk megfelelő méretű lángot, és egyenletesen melegítsük a toldási pontot körkörös mozdulatokkal. Ne tartsuk túl sokáig egy helyen a lángot.

Rossz forraszanyag választás:

Hiba: Nem megfelelő minőségű vagy összetételű forraszanyag használata.

Elkerülés: Kizárólag klímatechnikára alkalmas, ezüsttartalmú forraszanyagot használjunk, mely kompatibilis a hűtőközeggel és a cső anyagával.

Hűtés a forrasztás után:

Hiba: A forrasztott kötés gyors lehűtése vízzel vagy más anyaggal.

Elkerülés: Hagyjuk a kötést természetes úton kihűlni. A hirtelen hűtés a kötés meggyengüléséhez vezethet.

Folyasztószer maradványok:

Hiba: A folyasztószer maradványok nem kerülnek eltávolításra.

Elkerülés: Forrasztás után alaposan tisztítsuk meg a kötést a folyasztószer maradványoktól, mivel ezek korróziót okozhatnak.

H3. Hibák a Préselés Során

• Szennyeződés az O-gyűrűknél:

• Hiba: Por, szennyeződés az O-gyűrűkön vagy a fittingben.
• Elkerülés: A fittingeket és a csővégeket tisztítsuk meg a préselés előtt. Óvjuk az O-gyűrűket a sérüléstől.

Nem megfelelő présgép vagy pofa:

Hiba: Nem kompatibilis présgép, rossz méretű pofa használata.

Elkerülés: Mindig győződjünk meg a kompatibilitásról a présgép, a pofák és a fittingek között. Használjuk a megfelelő méretű és profilú préspofát.

Cső nem illeszkedik teljesen a fittingbe:

Hiba: A cső nem illeszkedik teljesen a fittingbe a jelölésig.

Elkerülés: Győződjünk meg arról, hogy a cső teljesen és egyenesen beül a fittingbe, mielőtt a préselést elvégeznénk.

Sérült O-gyűrűk:

Hiba: Az O-gyűrűk sérülése a behelyezés vagy a préselés során.

Elkerülés: Óvatosan kezeljük a fittingeket, és ellenőrizzük az O-gyűrűk épségét préselés előtt.

H3. Általános Hibák a Telepítés Során

• Szivárgásvizsgálat hiánya vagy elhanyagolása:

• Hiba: A rendszer nem kerül nyomáspróbára vagy szivárgásvizsgálatra.
• Elkerülés: A nitrogénes nyomáspróba és a szivárgáskeresés elengedhetetlen. Soha ne töltsünk hűtőközeget szivárgó rendszerbe!

Nem megfelelő vákuumozás:

Hiba: A rendszerben levegő vagy nedvesség marad.

Elkerülés: Használjunk megfelelő teljesítményű vákuumszivattyút, és végezzünk hosszú vákuumozást, majd vákuumpróbát. A digitális vákuum mérő segít a pontos érték ellenőrzésében.

Hűtőközeg túltöltés vagy alultöltés:

Hiba: Nem a gyártó által előírt mennyiségű hűtőközeg betöltése.

Elkerülés: Mindig elektronikus mérleggel mérjük a hűtőközeg mennyiségét, és töltsük be pontosan a gyártó előírásai szerint.

Nem megfelelő szigetelés:

Hiba: A toldások vagy a csővezeték szigetelésének hiánya vagy hibás kivitelezése.

Elkerülés: A toldásokat és a teljes csővezetéket alaposan szigeteljük le a kondenzáció és a hőveszteség megelőzése érdekében.

Szakértelem hiánya:

Hiba: Nem megfelelő képzettségű személy végzi a telepítést.

Elkerülés: Mindig képzett és regisztrált szakemberre bízzuk a klímatelepítést és -javítást. A „F-Gáz” rendeletnek való megfelelés kiemelt fontosságú.

A gyakori hibák ismerete és tudatos elkerülése alapvető fontosságú a klíma cső toldásának sikeréhez. A precíz munkavégzés, a megfelelő szerszámok használata és a szigorú minőségellenőrzés garantálja a problémamentes, hatékony és hosszú élettartamú klímarendszert, mely elégedettséget nyújt a felhasználóknak és tiszteletben tartja a környezetet.

H2. Biztonsági Szempontok: A Veszélyek Minimalizálása

A klíma cső toldása, különösen a forrasztás, magában hordoz bizonyos biztonsági kockázatokat, melyeket a maximális gondossággal kell kezelni. Mi, a klímatechnika szakértői, hangsúlyozzuk, hogy a személyi biztonság és a környezet védelme a munkavégzés során prioritást élvez. Az alábbiakban összefoglaljuk a legfontosabb biztonsági szempontokat és a szükséges óvintézkedéseket.

H3. Személyi Védőfelszerelés (KVF)

A megfelelő védőfelszerelés használata elengedhetetlen a sérülések megelőzéséhez:

• Védőszemüveg: A láng, a forró fémfröccsenés és a fémforgácsok ellen véd. Forrasztáskor speciális hegesztő szemüveg használata ajánlott.
• Védőkesztyű: Védi a kezet a forró felületektől, a vágási sérülésektől és a vegyi anyagoktól.
• Hosszú ujjú munkaruha: Megvédi a bőrt az égési sérülésektől és a szennyeződésektől. Lehetőleg lángálló anyagból készült ruházatot viseljünk.
• Zárt cipő: Védi a lábat a leeső tárgyaktól és a forró fémektől.
• Légzésvédelem: Amennyiben a munkaterület rosszul szellőzik, vagy a hűtőközeg esetlegesen elszivárog, használjunk megfelelő légzésvédőt.

H3. Tűzvédelem és Robbanásveszély

A forrasztás során nyílt lángot használunk, ami fokozott tűzveszélyt jelent. Fontos a következő óvintézkedések betartása:

• Munkaterület felmérése: Azonosítsuk a gyúlékony anyagokat (pl. fa, papír, szigetelés, műanyagok) a forrasztási pont közelében.
• Hővédelem: Használjunk hőálló takarót vagy hővédő pasztát a környező felületek és anyagok védelmére.
• Tűzoltó készülék: Legyen kéznél egy működőképes tűzoltó készülék (CO2 vagy poroltó) a munkaterületen.
• Szellőzés: Gondoskodjunk megfelelő szellőzésről a keletkező gázok és füst elvezetésére.
• Gázpalackok kezelése:

• A gázpalackokat (oxigén, acetilén, propán-bután) függőlegesen, stabilan, és megfelelő távolságra tároljuk egymástól és a hőforrásoktól.
• Soha ne tároljuk a palackokat közvetlen napfényben vagy magas hőmérsékleten.
• Rendszeresen ellenőrizzük a tömlők és a reduktorok állapotát.
• Használat után zárjuk el a palack szelepeit.

Hűtőközegek: A legtöbb hűtőközeg nem gyúlékony normál körülmények között, de magas hőmérsékleten mérgező gázokká bomolhat. Az R290 (propán) és R600a (izobután) gyúlékony hűtőközegek, melyek kezelése speciális előírásokat és robbanásbiztos eszközöket igényel.

H3. Vegyi Anyagok és Hűtőközegek Kezelése

A hűtőközegek és az egyéb vegyi anyagok (pl. tisztítószerek, folyasztószerek) kezelése során is be kell tartani bizonyos szabályokat:

• Címkézés és biztonsági adatlapok: Mindig olvassuk el a termékek címkéjét és a biztonsági adatlapokat (MSDS/SDS) a megfelelő kezelésről és a kockázatokról.
• Bőrkontaktus és belégzés elkerülése: Kerüljük a hűtőközegek, olajok és folyasztószerek közvetlen bőrkontaktusát és belélegzését. Használjunk védőkesztyűt és maszkot.
• Hűtőközeg szivárgás: Hűtőközeg szivárgása esetén azonnal szellőztessük a területet. A hűtőközegek kiszoríthatják az oxigént, ami fulladáshoz vezethet zárt térben.
• Környezetvédelem: A hűtőközegek üvegházhatású gázok, ezért a környezetbe jutásukat minden áron meg kell akadályozni. A hulladékká vált hűtőközegeket szakszerűen, zárt rendszerben kell elszívni és újrahasznosítani vagy ártalmatlanítani.

H3. Elektromos Biztonság

A klímaberendezések elektromos árammal működnek, ezért az elektromos biztonságra is kiemelt figyelmet kell fordítani:

• Áramtalanítás: A munkavégzés megkezdése előtt mindig áramtalanítsuk a klímaberendezést a főkapcsolónál vagy a biztosíték táblánál.
• Feszültségmentesség ellenőrzése: A vezetékekhez való hozzányúlás előtt feszültségmérővel ellenőrizzük a feszültségmentességet.
• Sérült kábelek: Ne használjunk sérült szigetelésű elektromos kábeleket vagy berendezéseket.

H3. Ergonómia és Mechanikai Biztonság

• Stabil munkavégzés: Használjunk stabil létrát vagy állványt a magasban végzett munkához. Soha ne álljunk instabil felületre.
• Nehéz tárgyak emelése: A klímaberendezések kültéri és beltéri egységei nehezek lehetnek. Használjunk emelőeszközöket, vagy kérjünk segítséget a mozgatásukhoz, hogy elkerüljük a hát- és egyéb sérüléseket.
• Szerszámok karbantartása: Tartsuk karban a szerszámokat, legyenek élesek és tiszták. A hibás szerszámok balesetveszélyesek.

A biztonsági előírások maradéktalan betartása nem csupán jogszabályi kötelezettség, hanem a professzionális és felelősségteljes munkavégzés alapja. A megfelelő előkészületek, a védőfelszerelések használata és a kockázatok tudatos kezelése garantálja, hogy a klíma cső toldása balesetmentesen és a legmagasabb minőségi szinten történjen.

H2. Karbantartás és Élettartam: Hogyan Őrizzük Meg a Toldások Épségét?

A klíma cső toldásának szakszerű kivitelezése a hosszú élettartam alapja, de önmagában nem garantálja a rendszer folyamatos, optimális működését. A rendszeres karbantartás és a toldások időszakos ellenőrzése elengedhetetlen a problémák megelőzéséhez és az élettartam maximalizálásához. Mi, a klímatechnika szakértői, hangsúlyozzuk, hogy a proaktív megközelítés a legkifizetődőbb a hosszú távú üzemeltetés során.

H3. A Rendszeres Karbantartás Jelentősége

A klímaberendezések, hasonlóan más műszaki rendszerekhez, rendszeres karbantartást igényelnek. Ez magában foglalja nem csak a szűrők tisztítását és a kondenzvíz elvezetés ellenőrzését, hanem a hűtőközeg-kör és a toldások átvizsgálását is. A karbantartás során a szakember:

• Ellenőrzi a nyomásokat: A manométerrel ellenőrzi a hűtőközeg nyomását a rendszerben, ami utalhat esetleges szivárgásokra vagy más problémákra.
• Szivárgásvizsgálatot végez: Elektronikus szivárgáskeresővel vagy UV festékkel átvizsgálja az összes toldást és csatlakozást, különös figyelmet fordítva azokra a helyekre, ahol a vibráció vagy a mechanikai igénybevétel nagyobb.
• Ellenőrzi a szigetelést: Megvizsgálja a csővezeték szigetelésének épségét. A sérült szigetelés hőveszteséget és kondenzációt okozhat.
• Megvizsgálja a csövek rögzítését: Ellenőrzi, hogy a csövek stabilan rögzítve vannak-e, és nincsenek-e kitéve túlzott vibrációnak, ami hosszú távon károsíthatja a toldásokat.
• Karbantartja az egyéb alkatrészeket: Tisztítja a beltéri és kültéri egység lamelláit, ellenőrzi a ventilátorokat, a kompresszor működését és az elektromos csatlakozásokat.

A rendszeres karbantartás nem csupán a toldások épségét őrzi meg, hanem optimalizálja a rendszer energiafogyasztását, meghosszabbítja az élettartamát, és megelőzi a költséges hibákat.

H3. A Toldások Különleges Figyelme

A toldások, mint a rendszer potenciálisan leggyengébb pontjai, különleges figyelmet igényelnek. Bár a szakszerűen elkészített toldások rendkívül tartósak, bizonyos körülmények között mégis sérülhetnek:

• Vibráció: A kompresszor vagy a ventilátor okozta folyamatos vibráció hosszú távon gyengítheti a mechanikai toldásokat (peremezés) vagy akár a forrasztott kötések fáradását is okozhatja. Fontos a megfelelő rögzítés és a vibrációcsillapítás.
• Mechanikai sérülések: Külső behatások (pl. ütések, rágcsálók) károsíthatják a csöveket és a toldásokat. Megfelelő védelemmel (csőcsatorna, burkolat) ez megelőzhető.
• Hőmérséklet-ingadozás: A nagymértékű hőmérséklet-ingadozás hőtágulást és összehúzódást okoz a csövekben, ami hosszú távon stresszt gyakorol a toldásokra. A megfelelő méretű, „holtjátékos” telepítés és a minőségi anyagok segítenek elnyelni ezt a stresszt.
• Korrózió: A nem megfelelő szigetelés vagy a nedves környezet korróziót okozhat a rézcsöveken, ami a toldások épségét is veszélyeztetheti.

Amennyiben a karbantartás során bármilyen szivárgás gyanúja merül fel egy toldásnál, a azonnali beavatkozás elengedhetetlen. A szivárgás korai felismerése és javítása megelőzi a nagyobb károkat és a hűtőközeg elvesztését.

H3. Garancia és Élettartam

A klímaberendezésekre a gyártók általában garanciát vállalnak, melynek feltétele a szakszerű telepítés és a rendszeres karbantartás. Egy hibásan kivitelezett toldás vagy a karbantartás elmulasztása a garancia elvesztéséhez vezethet. A professzionálisan telepített és rendszeresen karbantartott klímarendszer élettartama jelentősen meghosszabbítható, akár 10-15 évre vagy még tovább is. Ez nem csupán anyagi megtakarítást jelent a felhasználó számára, hanem hozzájárul a fenntarthatósághoz is a berendezések élettartamának növelésével és a hulladéktermelés csökkentésével.

Mi, mint a klímatechnika szakértői, határozottan javasoljuk, hogy a klímaberendezések éves karbantartását mindig hivatalos, F-Gáz képesítéssel rendelkező szakemberre bízzuk. Ez garantálja a toldások és az egész rendszer hosszú távú, megbízható és hatékony működését.

H2. Jogszabályi Előírások és Szabványok: Amit Minden Szakembernek Tudnia Kell

A klíma cső toldása és a légkondicionáló rendszerek telepítése nem csupán technikai, hanem jogi kérdés is, melyet szigorú jogszabályi előírások és iparági szabványok szabályoznak. Mi, a klímatechnika elkötelezett szakértői, kiemelt fontosságot tulajdonítunk ezen előírások ismeretének és maradéktalan betartásának, hiszen ezek garantálják a biztonságot, a környezetvédelmet és a minőséget.

H3. Az F-Gáz Rendelet és Annak Hatása

A legfontosabb jogszabályi keretet az Európai Unió F-Gáz rendelete (517/2014/EU rendelet) adja, mely a fluorozott üvegházhatású gázok (F-gázok), így a légkondicionáló rendszerekben használt hűtőközegek kibocsátásának csökkentését célozza. Ez a rendelet számos szigorú követelményt támaszt a klímatechnikai szakemberekkel és a rendszerek üzemeltetőivel szemben:

• Képesítési kötelezettség: Csak F-Gáz képesítéssel rendelkező, regisztrált szakember végezhet hűtőközeggel kapcsolatos tevékenységet, beleértve a klímaberendezések telepítését, szervizelését, karbantartását, javítását és bontását. Enélkül a képesítés nélkül végzett munka illegális, és súlyos szankciókat von maga után.
• Szivárgásvizsgálati kötelezettség: A rendszerek szivárgásvizsgálatát rendszeres időközönként el kell végezni, a hűtőközeg töltet mennyiségétől függően. A szivárgás észlelése esetén azonnal intézkedni kell.
• Adatgyűjtési és jelentési kötelezettség: A szakembereknek és az üzemeltetőknek nyilvántartást kell vezetniük a hűtőközeg mennyiségéről, a szivárgásvizsgálatokról és a karbantartásokról. Bizonyos esetekben jelentési kötelezettség is fennáll.
• Hűtőközeg visszanyerése és újrahasznosítása: A hűtőközegeket a rendszerekből kizárólag arra jogosult szakember szívhatja le, és azokat szakszerűen újra kell hasznosítani vagy ártalmatlanítani. A hűtőközeg légkörbe juttatása tilos.
• Típusok és korlátozások: A rendelet fokozatosan korlátozza a magas GWP (Global Warming Potential – globális felmelegedési potenciál) értékű hűtőközegek használatát, elősegítve az alacsonyabb környezeti hatású alternatívák (pl. R32, R290) elterjedését.

Az F-Gáz rendelet célja a környezeti terhelés csökkentése és a fenntartható klímatechnológia előmozdítása. A toldások minősége itt is kulcsszerepet játszik, hiszen a szivárgásmentes rendszerek elengedhetetlenek a rendelet céljainak eléréséhez.

H3. Nemzeti Jogszabályok és Engedélyezés

Az F-Gáz rendelet mellett minden tagállam saját nemzeti jogszabályokkal is kiegészíti a szabályozást. Magyarországon a 4/2012. (I. 30.) Korm. rendelet szabályozza a fluortartalmú üvegházhatású gázokkal és az ózonréteget lebontó anyagokkal kapcsolatos tevékenységeket. Ez a rendelet részletezi a képesítési követelményeket, a nyilvántartási és adatszolgáltatási kötelezettségeket, valamint az ellenőrzési mechanizmusokat.

A klímaberendezések telepítéséhez és javításához gyakran szükség van engedélyekre is, különösen nagyobb rendszerek vagy ipari alkalmazások esetén. Fontos tájékozódni a helyi önkormányzati és hatósági előírásokról is.

H3. Iparági Szabványok és Jó Gyakorlatok

A jogszabályokon túl számos iparági szabvány és jó gyakorlat (Best Practice) iránymutatást ad a klímacső toldására és a rendszerek telepítésére vonatkozóan. Ezek a szabványok részletezik a technikai követelményeket, az anyagminőséget, a szerszámok használatát és a munkafolyamatokat. Néhány fontosabb szabvány és irányelv:

• EN 12735-1 (Réz és rézötvözet csövek klímatechnikához): Ez a szabvány a klímatechnikában használt rézcsövek minőségére, méreteire és tisztaságára vonatkozó előírásokat rögzíti.
• ISO szabványok: Számos ISO szabvány létezik a nyomáspróbára, vákuumozásra, forrasztásra és egyéb klímatechnikai folyamatokra vonatkozóan.
• Gyártói előírások: A klímaberendezések gyártói részletes telepítési útmutatókat adnak, melyek tartalmazzák a csőméretekre, toldási módszerekre, hűtőközeg mennyiségére és egyéb specifikus követelményekre vonatkozó előírásokat. Ezeket az előírásokat maradéktalanul be kell tartani a garancia érvényesítése érdekében.

A jogszabályok, szabványok és gyártói előírások ismerete és betartása nem csupán jogi kötelezettség, hanem a professzionalizmus és a minőségi munkavégzés alapja is. Mi, a klímatechnika szakértői, folyamatosan figyelemmel kísérjük a változó előírásokat, és gondoskodunk arról, hogy minden általunk végzett munka a legmagasabb szintű jogi és technikai elvárásoknak is megfeleljen. Ez garantálja a rendszerek biztonságos, hatékony és környezetbarát működését.

H2. A Professzionális Munkavégzés Előnyei: Miért Érdemes Szakemberre Bízni?

Ahogy azt az előző fejezetekben is hangsúlyoztuk, a klíma cső toldása és a teljes légkondicionáló rendszer telepítése egy összetett, precíziós és szakértelmet igénylő feladat. Bár a barkácsolás csábító lehet, a professzionális szakemberre bízott munkavégzés számos olyan előnnyel jár, melyek hosszú távon messze felülmúlják az esetlegesen spórolt kezdeti költségeket. Mi, a klímatechnika szakértői, határozottan állítjuk, hogy a minőségi munkavégzésbe fektetett bizalom kifizetődő.

H3. Szaktudás és Tapasztalat

Egy képzett klímatechnikai szakember rendelkezik a szükséges elméleti tudással és gyakorlati tapasztalattal a legkülönfélébb telepítési és toldási feladatok szakszerű elvégzéséhez. Ez magában foglalja:

• Anyagismeret: Ismeri a különböző típusú rézcsöveket, forraszanyagokat, fittingeket és azok tulajdonságait.
• Technikai ismeretek: Mélyrehatóan ismeri a peremezés, forrasztás és préselés technikáit, és tudja, melyik módszer a legmegfelelőbb az adott helyzethez.
• Hibafelismerés és elhárítás: Képes azonosítani és javítani a felmerülő problémákat (pl. szivárgás, rossz vákuum).
• Rendszerismeret: Érti a teljes klímarendszer működését, az egyes alkatrészek összefüggéseit, és képes optimalizálni a rendszert a maximális hatékonyság érdekében.
• Frissített tudás: A technológia és a jogszabályok folyamatosan változnak, a szakemberek rendszeresen képzik magukat, hogy naprakészek legyenek a legújabb eljárásokkal és előírásokkal.

H3. Megfelelő Szerszámok és Felszerelések

Ahogy korábban is láttuk, a professzionális klímatelepítéshez speciális és drága szerszámokra van szükség (pl. vákuumszivattyú, nyomatékkulcs, présgép, szivárgáskereső). Egy laikus számára ezen eszközök beszerzése rendkívül költséges és indokolatlan lenne. A szakember rendelkezik a teljes szerszámparkkal, melyet rendszeresen karbantart és kalibrál, biztosítva a precíz és megbízható munkát.

H3. Jogszabályi Megfelelőség és Biztonság

A klímatelepítés során az F-Gáz rendelet és a kapcsolódó nemzeti jogszabályok betartása kötelező. Csak F-Gáz képesítéssel rendelkező szakember végezhet hűtőközeggel kapcsolatos munkát. A professzionális szakember biztosítja:

• A jogszabályi előírások maradéktalan betartását.
• A biztonsági előírások betartását, minimalizálva a tűzveszélyt, a robbanásveszélyt és az egészségügyi kockázatokat.
• A hűtőközeg szakszerű kezelését és a környezetbe jutásának megakadályozását.
• A garancia érvényességének megőrzését, mivel a gyártók a garanciát a szakszerű telepítéshez kötik.

H3. Hatékonyság és Energiatakarékosság

A szakszerűen telepített klímarendszer optimálisan működik, ami magasabb energiahatékonyságot jelent. Egy rosszul elkészített toldás szivárgáshoz, hűtőközeg-veszteséghez, a kompresszor túlterheléséhez és drasztikusan megnövekedett energiafogyasztáshoz vezethet. A szakember a telepítés során optimalizálja a rendszer beállításait, biztosítva a lehető legalacsonyabb üzemeltetési költségeket.

H3. Hosszú Élettartam és Megbízhatóság

A szakszerűen kivitelezett toldások és a professzionális telepítés garantálja a klímarendszer hosszú élettartamát és megbízható működését. Ez kevesebb meghibásodást, ritkább javításokat és alacsonyabb karbantartási költségeket jelent hosszú távon. A szakember által végzett munka minimalizálja a rendszerleállás kockázatát és a kellemetlenségeket.

H3. Garancia és Felelősségvállalás

Egy hivatalos, F-Gáz képesítéssel rendelkező cég vagy szakember garanciát vállal az elvégzett munkára. Ez azt jelenti, hogy amennyiben a toldás hibájából adódóan probléma merül fel, a szakember orvosolja azt. Ezzel szemben, ha valaki saját maga végzi el a munkát, vagy képzetlen személyre bízza, semmilyen garancia nem érvényesíthető, és a felmerülő hibák teljes anyagi felelőssége a tulajdonost terheli.

Összefoglalva, a professzionális klímatechnikai szolgáltatásokba történő befektetés nem csupán a kényelmet és a nyugalmat garantálja, hanem hosszú távon pénzt takarít meg, védi a környezetet és biztosítja a rendszer optimális működését. Mi, mint a klímatechnika elkötelezett szakértői, mindig azt javasoljuk, hogy a klíma cső toldását és a teljes telepítést bízza képzett, regisztrált és megbízható szakemberre.

Összegzés: A Tökéletes Klíma Cső Toldásának Művészete

A klíma cső toldása első pillantásra egyszerű műveletnek tűnhet, ám ahogy azt részletesen bemutattuk, valójában egy rendkívül összetett, precíziós és szakértelmet igénylő feladat. A légkondicionáló rendszerek szívét-lelkét képező hűtőközeg-vezetékek toldásának minősége közvetlenül befolyásolja a rendszer hatékonyságát, energiafogyasztását, élettartamát és biztonságát.

Mi, a klímatechnika elkötelezett szakértői, mélyen hiszünk abban, hogy a tökéletes klíma cső toldása nem csupán egy technikai eljárás, hanem egyfajta művészet, mely a pontosság, a gondosság és a szaktudás harmonikus ötvözete. A megfelelő anyagok (pl. oxigénmentes rézcsövek) kiválasztásától kezdve, a precíz vágáson és sorjázáson át, a legmegfelelőbb toldási technika (peremezés, forrasztás, préselés) szakszerű alkalmazásáig minden lépés alapvető fontosságú.

Kiemelt figyelmet fordítottunk a szükséges szerszámokra, hiszen a professzionális eszközök hiánya vagy nem megfelelő használata súlyosan veszélyezteti a toldás minőségét. Hangsúlyoztuk a nyomáspróba és a vákuumozás elengedhetetlen szerepét, melyek garantálják a rendszer szivárgásmentességét és a nedvesség maradéktalan eltávolítását, ezzel óvva a kompresszort és biztosítva a maximális teljesítményt.

Nem feledkezhettünk meg a biztonsági szempontokról sem, hiszen a nyílt lánggal történő munkavégzés, a hűtőközegek kezelése és az elektromos áram mind potenciális veszélyforrást jelent. A megfelelő védőfelszerelések, a tűzvédelmi intézkedések és a környezetvédelmi előírások betartása alapvető a felelősségteljes munkavégzéshez.

Végezetül, de nem utolsósorban, rávilágítottunk a jogszabályi előírások, különösen az F-Gáz rendelet fontosságára, mely szabályozza a hűtőközeggel kapcsolatos tevékenységeket, és előírja a F-Gáz képesítéssel rendelkező szakemberek alkalmazását. Ez a rendelet nem csupán jogi kötelezettség, hanem a környezetvédelem és a hosszú távú fenntarthatóság záloga is.

Reméljük, hogy ez az átfogó útmutató segített megérteni a klíma cső toldásának komplexitását és jelentőségét. Bízunk benne, hogy a benne foglalt információk segítségével Ön is felismeri a professzionális munkavégzés felbecsülhetetlen értékét. Ahogy mi is mindig a legmagasabb minőségre törekszünk, úgy javasoljuk Önnek is, hogy a légkondicionáló rendszereinek telepítését, karbantartását és javítását minden esetben bízza képzett, tapasztalt és megbízható szakemberre. Ez garantálja a klímarendszer hosszú élettartamát, gazdaságos üzemeltetését és az Ön komfortérzetét a legmelegebb napokon is. A minőségbe fektetett bizalom mindig megtérül.
