Autómata Biztosíték: A Megbízható Védelem Az Ön Elektromos Rendszeréhez

Az elektromos rendszereink biztonsága kiemelkedően fontos, legyen szó otthonunkról, munkahelyünkről vagy bármilyen más épületről. Az automata biztosítékok, más néven kismegszakítók, kulcsfontosságú szerepet játszanak abban, hogy megvédjék elektromos berendezéseinket és az egész hálózatot a túláram és a zárlat okozta károktól. Ebben az átfogó útmutatóban részletesen bemutatjuk az automata biztosítékok működését, típusait, kiválasztásának szempontjait, valamint a karbantartással és a hibaelhárítással kapcsolatos legfontosabb tudnivalókat.

Automata Biztositek

Mi Az Az Autómata Biztosíték És Hogyan Működik?

Az automata biztosíték egy olyan elektromos védelmi eszköz, amely megszakítja az áramkört, ha a rajta átfolyó áram meghalad egy előre beállított értéket. Ezzel megakadályozza a vezetékek túlmelegedését, a berendezések károsodását és a tűzveszély kialakulását. A hagyományos olvadóbiztosítékokkal ellentétben az automata biztosítékok nem égnek ki, hanem egy mechanikus kapcsoló segítségével megszakítják az áramot, amelyet a hiba elhárítása után manuálisan vissza lehet kapcsolni.

Az Autómata Biztosíték Működésének Alapelvei

Az automata biztosítékok működése két fő elven alapul: a bimetall-lemez hőhatása és az elektromágneses hatás. Mindkét mechanizmus a túláram és a zárlat gyors és hatékony érzékelésére szolgál.

Bimetall-lemezes Kioldás (Hőkioldás)

A biztosítékban található egy bimetall-lemez, amely két különböző hőtágulási együtthatóval rendelkező fémből van összeállítva. Normál áramfolyás esetén a lemez nem melegszik fel jelentősen. Azonban, ha a névleges áramot tartósan meghaladó túláram folyik, a bimetall-lemez felmelegszik és meghajlik a kisebb hőtágulású fém irányába. Ez a meghajlás egy kioldószerkezetet működtet, amely megszakítja az áramkört.

Elektromágneses Kioldás (Zárlatkioldás)

Zárlat esetén, amikor hirtelen nagyon nagy áramlökések keletkeznek, egy elektromágneses tekercs rendkívül erős mágneses mezőt hoz létre. Ez a mágneses mező egy vasmagot vonz be, amely egy pillanat alatt működésbe hozza a kioldószerkezetet, azonnal megszakítva az áramkört. Az elektromágneses kioldás rendkívül gyors, így hatékonyan védi a rendszert a zárlat okozta súlyos károktól.

Az Autómata Biztosíték Szerkezeti Felépítése

Egy tipikus automata biztosíték a következő fő részekből áll:

  • Ház: Általában hőálló műanyagból készül, védi a belső alkatrészeket és biztosítja a megfelelő szigetelést.
  • Bemeneti és kimeneti kapcsok: Ezekhez csatlakoznak az áramkör vezetékei.
  • Áramvezető sín: Ezen folyik át a védendő áram.
  • Bimetall-lemez: A hőkioldásért felelős alkatrész.
  • Elektromágneses tekercs és vasmag: A zárlatkioldásért felelős alkatrészek.
  • Kioldószerkezet: A bimetall-lemez vagy az elektromágnes hatására működésbe lépő mechanizmus, amely megszakítja az áramkört.
  • Kapcsolókar: A biztosíték kézi be- és kikapcsolására, valamint a kioldás jelzésére szolgál.
  • Áramkorlátozó kamra (ívoltó kamra): A megszakításkor keletkező elektromos ív oltására szolgál, különösen nagyobb áramok esetén.

Az Autómata Biztosítékok Típusai És Jellemzőik

Az automata biztosítékokat számos szempont szerint csoportosíthatjuk, beleértve a kioldási karakterisztikájukat, a pólusszámukat és a névleges áramukat.

Kioldási Karakterisztikák

A kioldási karakterisztika azt írja le, hogy a biztosíték milyen gyorsan és milyen áramérték mellett old ki. A leggyakoribb kioldási karakterisztikák a következők:

  • B típus: Általános célú védelemre alkalmas, ahol nincsenek jelentős indítóáramok. Gyorsan kiold 3-5-szörös névleges áramnál. Lakossági és kisebb ipari alkalmazásokhoz ajánlott.
  • C típus: Induktív jellegű terhelések (pl. motorok, transzformátorok) védelmére tervezve, ahol az indításkor nagyobb áramlökések léphetnek fel. Közepesen gyorsan kiold 5-10-szeres névleges áramnál. Ipari és kereskedelmi alkalmazásokhoz ideális.
  • D típus: Erősen induktív terhelésekhez (pl. nagy motorok, hegesztőgépek) ajánlott, ahol nagyon magas indítóáramok fordulhatnak elő. Lassabban old ki, 10-20-szoros névleges áramnál. Ipari alkalmazásokban használatos.
  • K típus: Nagyon gyors kioldású biztosíték, amelyet félvezető védelmére használnak.
  • Z típus: Rendkívül érzékeny, kis zárlati áramoknál is gyorsan kiold. Elektronikus áramkörök védelmére alkalmazzák.

Pólusszám

Automata Biztositek

A pólusszám azt jelzi, hogy a biztosíték hány áramkört képes egyszerre védeni.

  • 1 pólusú (1P): Egyetlen fázis védelmére szolgál.
  • 2 pólusú (2P): Egy fázis és a nulla vezető védelmére használják (általában egyfázisú fogyasztókhoz).
  • 3 pólusú (3P): Három fázis védelmére alkalmas (háromfázisú fogyasztókhoz).

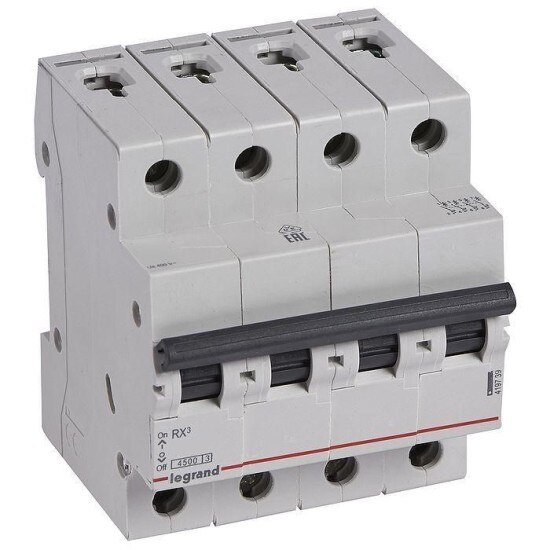

  • 4 pólusú (4P): Három fázis és a nulla vezető együttes védelmét biztosítja.

Névleges Áram (In)

A névleges áram azt az áramértéket jelöli, amelyet a biztosíték tartósan képes elviselni anélkül, hogy kioldana. Ezt az értéket amperben (A) adják meg, és a védendő áramkör terhelésének megfelelően kell kiválasztani.

Névleges Rövidzárlati Megszakítóképesség (Icn)

A névleges rövidzárlati megszakítóképesség azt a legnagyobb zárlati áramot jelenti, amelyet a biztosíték biztonságosan meg tud szakítani anélkül, hogy károsodna. Ezt az értéket kA-ben (kiloamper) adják meg, és a telepítés helyén várható maximális zárlati áramnál nagyobbnak kell lennie.

Névleges Üzemi Feszültség (Un)

A névleges üzemi feszültség az a feszültség, amelyre a biztosítékot tervezték. Ezt az értéket voltban (V) adják meg, és meg kell egyeznie az elektromos hálózat feszültségével.

Az Autómata Biztosíték Kiválasztásának Fontos Szempontjai

A megfelelő automata biztosíték kiválasztása elengedhetetlen a biztonságos és megbízható elektromos rendszer működtetéséhez. A kiválasztás során a következő tényezőket kell figyelembe venni:

  • A védendő áramkör terhelése: Számítsa ki az áramkörön várható maximális áramot. A biztosíték névleges áramának (In) valamivel nagyobbnak kell lennie ennél az értéknél, hogy a normál üzemi körülmények között ne oldjon ki feleslegesen. Általános ökölszabály, hogy a névleges áram a várható maximális áram 1,25-szöröse legyen.
  • Automata Biztositek
  • A terhelés jellege: Vegye figyelembe a csatlakoztatott berendezések jellegét (rezisztív, induktív, kapacitív). Induktív terhelésekhez (pl. motorok) C vagy D típusú biztosíték ajánlott a magasabb indítóáramok miatt.
  • A várható maximális zárlati áram: Határozza meg a telepítés helyén várható legnagyobb zárlati áramot. A biztosíték névleges rövidzárlati megszakítóképességének (Icn) nagyobbnak kell lennie ennél az értéknél.
  • A hálózat feszültsége: A biztosíték névleges üzemi feszültségének (Un) meg kell egyeznie az elektromos hálózat feszültségével.
  • A pólusszám: Válassza ki a megfelelő pólusszámú biztosítékot a védendő áramkör fázisszámának megfelelően.
  • A beépítési hely: Vegye figyelembe a rendelkezésre álló helyet az elosztószekrényben, valamint a környezeti feltételeket (pl. hőmérséklet, páratartalom).
  • Szabványok és előírások: Győződjön meg arról, hogy a kiválasztott biztosíték megfelel a vonatkozó nemzeti és nemzetközi szabványoknak és előírásoknak.

Az Autómata Biztosítékok Telepítése És Bekötése

Figyelem! Az elektromos munkák veszélyesek lehetnek, és csak képzett szakember végezheti el őket! Soha ne kísérelje meg a biztosítékok telepítését vagy bekötését, ha nincs megfelelő szakképesítése és ismerete!

Az automata biztosítékok telepítése és bekötése szigorú szabályokhoz kötött. A következő lépéseket általában követik a szakemberek:

  1. A főkapcsoló kikapcsolása: Az első és legfontosabb lépés az áramtalanítás. A főkapcsolót ki kell kapcsolni, és meg kell győződni arról, hogy nincs feszültség az elosztószekrényben.
  2. A biztosíték helyének előkészítése: A biztosítéket a DIN-sínre kell rögzíteni az elosztószekrényben.
  3. A vezetékek előkészítése: A vezetékek szigetelését a megfelelő hosszúságban el kell távolítani, és a végeket szükség esetén érvéghüvellyel kell ellátni.
  4. A bemeneti oldali vezetékek bekötése: A betápoldali vezetékeket (általában felülről) a biztosíték bemeneti kapcsaihoz kell csatlakoztatni. Ügyelni kell a megfelelő meghúzási nyomatékra.
  5. A kimeneti oldali vezetékek bekötése: A fogyasztókhoz vezető vezetékeket (általában alulról) a biztosíték kimeneti kapcsaihoz kell csatlakoztatni. Itt is fontos a megfelelő meghúzási nyomaték.
  6. A bekötések ellenőrzése: A bekötések szorosságát és helyességét alaposan ellenőrizni kell. Meg kell győződni arról, hogy nincsenek laza vagy rosszul rögzített vezetékek.
  7. Az elosztószekrény lezárása: A bekötés után az elosztószekrény ajtaját vissza kell zárni.
  8. A főkapcsoló bekapcsolása és a működés ellenőrzése: A főkapcsoló bekapcsolása után ellenőrizni kell, hogy a biztosíték megfelelően működik-e, és hogy a védett áramkörök feszültség alatt vannak-e.
  9. Automata Biztositek

Az Autómata Biztosítékok Karbantartása És Ellenőrzése

Bár az automata biztosítékok karbantartásigénye általában alacsony, időnként érdemes ellenőrizni a működésüket és a csatlakozásaikat a biztonság és a megbízhatóság érdekében.

  • Szemrevételezés: Rendszeresen ellenőrizze a biztosítékokat, hogy nincsenek-e rajtuk sérülések, repedések vagy égésnyomok.
  • Bekötések ellenőrzése: Időnként ellenőrizze a csavaros kötések szorosságát. A laza kötések túlmelegedést és meghibásodást okozhatnak.
  • Működés tesztelése: Speciális tesztelő eszközökkel ellenőrizhető a biztosíték kioldási karakterisztikája és a működési ideje. Ezt a feladatot bízza szakemberre.
  • Tisztítás: Szükség esetén óvatosan távolítsa el a port és a szennyeződéseket a biztosítékokról és az elosztószekrény belsejéből.
  • Automata Biztositek

Gyakori Hibák És Hibaelhárítás

Ha egy automata biztosíték gyakran lekapcsol, annak több oka is lehet. A hiba elhárításához először meg kell határozni a lekapcsolás okát.

  • Túláram: A leggyakoribb ok a túláram, amelyet a túl sok fogyasztó egyidejű bekapcsolása vagy egy hibás berendezés okozhat. Próbálja meg csökkenteni a terhelést vagy azonosítani a hibás készüléket.
  • Zárlat: A zárlat egy hirtelen, nagy áramlökés, amelyet a vezetékek közötti közvetlen érintkezés okozhat. Zárlat esetén a biztosíték azonnal lekapcsol. A zárlat okának felkutatása és megszüntetése szakember feladata.
  • Hibás biztosíték: Ritkán, de előfordulhat, hogy maga a biztosíték hibásodott meg. Ha a biztosíték láthatóan sérült vagy nem lehet visszakapcsolni, akkor ki kell cserélni. A cserét bízza szakemberre.
  • Nem megfelelő biztosíték típusa vagy mérete: Ha a biztosíték nem megfelelően lett kiválasztva az áramkör terheléséhez vagy a berendezések jellegéhez, akkor gyakran lekapcsolhat. Ebben az esetben a biztosítékot a megfelelő típusúra és
