Billenőkapcsoló bekötése autóba: A legátfogóbb útmutató a tökéletes elektromos rendszerért
Az autó elektromos rendszerének bővítése vagy módosítása gyakran igényli kiegészítő kapcsolók beépítését. A billenőkapcsolók népszerű választásnak bizonyulnak egyszerűségük, megbízhatóságuk és sokoldalúságuk miatt. Legyen szó kiegészítő lámpák, szivattyúk, ventilátorok vagy más elektromos eszközök vezérléséről, a billenőkapcsoló megbízható megoldást nyújt. Ez az átfogó útmutató részletesen bemutatja a billenőkapcsolók autóba történő bekötésének minden aspektusát, a szükséges eszközöktől a biztonsági előírásokon át a hibaelhárításig. Célunk, hogy Ön magabiztosan és szakszerűen végezhesse el a bekötési folyamatot.
Miért válasszunk billenőkapcsolót autónkba?
Számos oka van annak, hogy az autósok a billenőkapcsolókat részesítik előnyben más kapcsolótípusokkal szemben:
- Egyszerűség és megbízhatóság: A billenőkapcsolók mechanikus felépítése egyszerű, ami hosszú élettartamot és megbízható működést garantál. Kevésbé hajlamosak a meghibásodásra, mint a bonyolultabb elektronikus kapcsolók.
- Könnyű kezelhetőség: A billenőkar egyértelműen jelzi a kapcsoló állapotát (be/ki), így a használata intuitív és könnyen ellenőrizhető vezetés közben is.
- Vizuális visszajelzés: Sok billenőkapcsoló beépített LED-jelzővel rendelkezik, amely világít, ha a kapcsoló be van kapcsolva, így azonnali vizuális visszajelzést ad az eszköz állapotáról.
- Sokoldalúság: A billenőkapcsolók számos változatban elérhetők, különböző áramterhelhetőséggel, pólusszámmal és dobásszámmal (SPST, SPDT, DPDT stb.), így szinte bármilyen autóipari alkalmazáshoz megtalálható a megfelelő típus.
- Költséghatékonyság: A billenőkapcsolók általában kedvezőbb árkategóriába tartoznak más kapcsolótípusokhoz képest.
- Egyszerű bekötés: A billenőkapcsolók bekötése általában egyszerűbb, különösen az alapvető (SPST) típusoknál, ami ideális választás lehet a DIY (csináld magad) projektekhez.
- Robusztus kialakítás: Sok billenőkapcsoló strapabíró anyagokból készül, ellenáll a rázkódásnak, a nedvességnek és a szélsőséges hőmérsékleti viszonyoknak, amelyek az autóipari környezetben előfordulhatnak.
- Testreszabhatóság: A billenőkapcsolókhoz gyakran kaphatók különböző színű és formájú billenőkarok, valamint feliratok, így az autó belső teréhez és az adott funkcióhoz igazíthatók.

A billenőkapcsolók alapvető típusai és működési elvük
A billenőkapcsolók különböző konfigurációkban léteznek, amelyek befolyásolják a bekötés módját és a felhasználási lehetőségeket. A leggyakoribb típusok a következők:
Single Pole Single Throw (SPST) – Egypólusú egyállású
Ez a legegyszerűbb billenőkapcsoló típus. Két kivezetése van, és egyetlen áramkört képes nyitni vagy zárni. Olyan alkalmazásokhoz ideális, ahol egyetlen elektromos eszköz be- vagy kikapcsolása szükséges, például egy kiegészítő lámpa vagy egy ventilátor.
Single Pole Double Throw (SPDT) – Egypólusú kétállású
Ez a típus három kivezetéssel rendelkezik. Egy közös kivezetéshez két másik kivezetés kapcsolódhat felváltva. Használható például egy áramforrás két különböző fogyasztó közötti váltására vagy egy áramkör polaritásának megfordítására.
Double Pole Single Throw (DPST) – Kétpólusú egyállású
Ez a kapcsoló négy kivezetéssel rendelkezik, és egyszerre két különálló áramkört képes nyitni vagy zárni. Olyan alkalmazásokhoz hasznos, ahol két független áramkör vezérlése szükséges egyetlen kapcsolóval, például két különálló lámpa egyidejű be- és kikapcsolása.

Double Pole Double Throw (DPDT) – Kétpólusú kétállású
Ez a legösszetettebb alapvető billenőkapcsoló típus, hat kivezetéssel. Két független áramkört képes egyszerre váltani két különböző állapot között. Sokoldalú kapcsoló, amely komplexebb elektromos konfigurációkhoz használható.
A billenőkapcsolók működési elve egyszerű: a billenőkar mozgatásával mechanikusan megszakítjuk vagy létrehozzuk az elektromos áramkör(öket) a belső érintkezők segítségével.
Szükséges eszközök a billenőkapcsoló bekötéséhez
A sikeres és biztonságos bekötéshez a következő eszközökre lesz szüksége:
- Billenőkapcsoló: Győződjön meg róla, hogy a kiválasztott kapcsoló megfelel az adott alkalmazás áramterhelhetőségének és a szükséges pólus/dobásszámnak.
- Vezetékek: Válasszon megfelelő vastagságú és színű vezetékeket az áramkör terhelésének és a szabványos autóipari vezeték színkódoknak megfelelően.
- Csatlakozók: Használjon megfelelő méretű és típusú csatlakozókat (pl. sarusaruk, gyűrűs saruk, toldók) a biztonságos és megbízható elektromos kötések létrehozásához.
- Szigetelőszalag vagy zsugorcső: A csupasz vezetékvégek szigeteléséhez és a csatlakozások védelméhez. A zsugorcső tartósabb és professzionálisabb megoldást nyújt.
- Krimpelő fogó: A csatlakozók biztonságos rögzítéséhez a vezetékekhez.
- Csupaszító fogó: A vezetékek szigetelésének eltávolításához a csatlakozásokhoz.
- Multiméter: Az áramkör folytonosságának és a feszültség ellenőrzéséhez.
- Fúró és fúrószárak (ha szükséges): A kapcsoló számára megfelelő méretű lyuk kialakításához a műszerfalon vagy más panelen.
- Lyukfúró (ha szükséges): Nagyobb, kerek lyukak precíz kialakításához.
- Csavarhúzó készlet: A kapcsoló rögzítéséhez és más alkatrészek eltávolításához/beszereléséhez.
- Kábelkötegelők: A vezetékek rendezett elvezetéséhez és rögzítéséhez.
- Biztosítéktartó és biztosíték: Az áramkör védelméhez túláram ellen. A biztosíték névleges értékének meg kell felelnie a csatlakoztatott eszköz áramfelvételének.
- Áramkörkereső (tesztlámpa): A tápfeszültség azonosításához a meglévő áramkörökben.
- Személyi védőfelszerelés: Védőszemüveg a szikrák és a törmelék ellen, valamint kesztyű az elektromos áramütés és a sérülések elkerülése érdekében.

Biztonsági előírások a billenőkapcsoló bekötése előtt
Az autó elektromos rendszerével való munka potenciális veszélyeket rejt magában, ezért a legfontosabb a biztonság. Tartsa be a következő előírásokat:
- Mindig válassza le az akkumulátort: A bekötés megkezdése előtt feltétlenül húzza le az akkumulátor negatív (általában fekete) pólusát a véletlen rövidzárlatok és áramütések elkerülése érdekében.
- Ismerje az autó elektromos rendszerét: Ha nem biztos a dolgában, konzultáljon egy képzett autószerelővel vagy autóvillamossági szakemberrel. A helytelen bekötés károsíthatja az autó elektromos rendszerét.
- Használjon megfelelő eszközöket: Győződjön meg róla, hogy az eszközei jó állapotban vannak és a megfelelő célra használja őket.
- Védőfelszerelés használata: Viseljen védőszemüveget a szemének védelmére és kesztyűt a kezének védelmére.
- Ne dolgozzon nedves környezetben: Az elektromos munkát mindig száraz környezetben végezze.
- Ellenőrizze a kapcsoló és a vezetékek terhelhetőségét: Győződjön meg róla, hogy a kiválasztott kapcsoló és vezetékek képesek elviselni a csatlakoztatott eszköz áramfelvételét. A túlterhelés tüzet okozhat.
- Használjon biztosítékot: Mindig építsen be egy megfelelő méretű biztosítékot az új áramkörbe a túláram elleni védelem érdekében. A biztosítékot a tápfeszültséghez a lehető legközelebb helyezze el.
- Szigetelje megfelelően a csatlakozásokat: A csupasz vezetékvégeket és a csatlakozásokat gondosan szigetelje szigetelőszalaggal vagy zsugorcsővel a rövidzárlatok elkerülése érdekében.
- Rögzítse a vezetékeket: A vezetékeket rögzítse kábelkötegelőkkel, hogy elkerülje a mozgó alkatrészekkel való érintkezést és a sérüléseket.
- Tesztelje a bekötést: A bekötés befejezése után, mielőtt véglegesen rögzítené a kapcsolót és az alkatrészeket, gondosan tesztelje a működést multiméterrel és a csatlakoztatott eszközzel.

Lépésről lépésre: A billenőkapcsoló bekötésének folyamata
Kövesse az alábbi lépéseket a billenőkapcsoló biztonságos és szakszerű bekötéséhez:

1. Tervezés és előkészítés
Először is, gondosan tervezze meg az áramkört. Határozza meg, hogy melyik elektromos eszközt szeretné vezérelni, honnan veszi az áramot, és hova helyezi el a kapcsolót. Készítsen egy egyszerű vázlatot a bekötésről, feltüntetve a vezetékek színét és a csatlakozási pontokat.
2. Az akkumulátor leválasztása
A biztonság érdekében feltétlenül húzza le az akkumulátor negatív pólusát. Ehhez általában egy csavarkulcsra lesz szüksége.
3. A kapcsoló helyének kijelölése és előkészítése

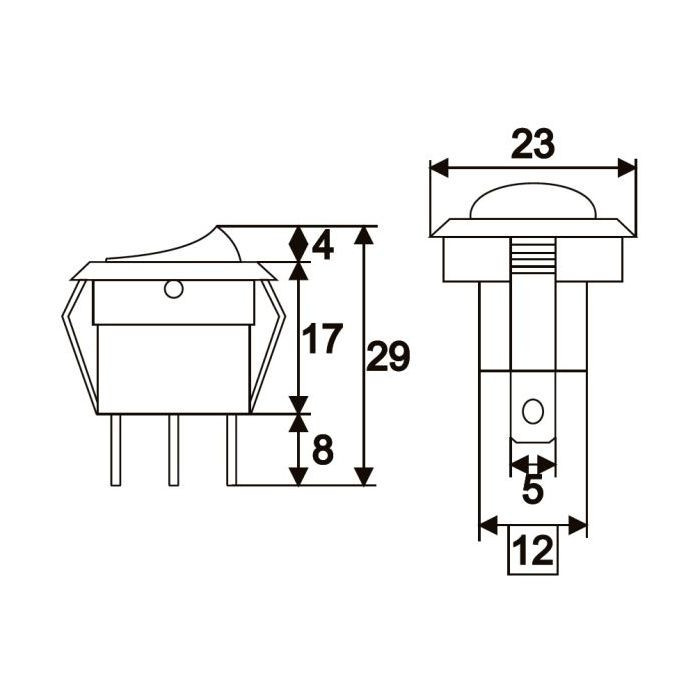

Válasszon egy megfelelő helyet a billenőkapcsoló számára a műszerfalon vagy egy másik könnyen hozzáférhető panelen. Jelölje be a kapcsoló beépítési méretét, és fúrjon vagy lyukasszon egy megfelelő méretű lyukat. Ügyeljen arra, hogy a lyuk ne sértse meg a mögötte lévő alkatrészeket vagy vezetékeket.
4. A vezetékek előkészítése
Vágja le a szükséges hosszúságú vezetékeket. A vezetékek végeinél óvatosan távolítsa el a szigetelést csupaszító fogóval. Ügyeljen arra, hogy ne sértse meg a belső rézszálakat. Krimpelő fogó segítségével rögzítse a megfelelő csatlakozókat a vezetékvégekre.
5. A kapcsoló bekötése (SPST példa)
Egy egyszerű SPST (egypólusú egyállású) kapcsoló bekötése a következőképpen történik:
- Tápfeszültség vezeték: Csatlakoztasson egy vezetéket az akkumulátor pozitív pólusáról (a biztosítéktartón keresztül) a kapcsoló egyik kivezetéséhez. A biztosítékot a lehető legközelebb helyezze el az akkumulátorhoz.
- Fogyasztó vezeték: Csatlakoztasson egy másik vezetéket a kapcsoló másik kivezetéséről a vezérelni kívánt elektromos eszköz pozitív (+) bemenetére.
- Földelés: A vezérelt elektromos eszköz negatív (-) bemenetét kösse közvetlenül az autó karosszériájának egy tiszta, festékmentes pontjához (földelés).
6. A kapcsoló bekötése (SPDT példa)
Egy SPDT (egypólusú kétállású) kapcsoló bekötése lehetővé teszi egy áramforrás két különböző fogyasztó közötti váltását vagy egy áramkör polaritásának megfordítását:
- Közös vezeték: Csatlakoztasson egy vezetéket az áramforrásról (biztosítékon keresztül) a kapcsoló közös kivezetéséhez (általában a középső).
- Első fogyasztó vezeték: Csatlakoztasson egy vezetéket a kapcsoló egyik külső kivezetéséről az első vezérelni kívánt eszközhöz.
- Második fogyasztó vezeték: Csatlakoztasson egy vezetéket a kapcsoló másik külső kivezetéséről a második vezérelni kívánt eszközhöz.
- Földelés: Mindkét vezérelt elektromos eszköz negatív (-) bemenetét kösse a karosszériához.

7. A kapcsoló bekötése (DPST példa)
Egy DPST (kétpólusú egyállású) kapcsoló egyszerre két független áramkört vezérel:
- Első tápfeszültség vezeték: Csatlakoztasson egy vezetéket az akkumulátorról (biztosítékon keresztül) a kapcsoló egyik pólusának egyik kivezetéséhez.
- Első fogyasztó vezeték: Csatlakoztasson egy vezetéket ugyanazon pólus másik kivezetéséről az első vezérelni kívánt eszközhöz.
- Második tápfeszültség vezeték: Csatlakoztasson egy másik vezetéket az akkumulátorról (egy másik
