A Csomagtér Nyitó Solenoid Részletes Világa: Működés, Típusok és Szakszerű Útmutatók
A modern gépjárművek kényelmi funkcióinak egyik elengedhetetlen eleme a csomagtér nyitó solenoid. Ez a kis, de annál fontosabb alkatrész teszi lehetővé a csomagtér távolról történő, elektromos vezérlésű nyitását, legyen szó akár a központi zárról, egy külön gombról a műszerfalon, vagy akár a kulcstartón található nyitó gomb megnyomásáról. A csomagtér nyitó solenoid nélkül a csomagtér kinyitása sokkal körülményesebb lenne, gyakran manuális kulcshasználatot igényelve.
Mi is pontosan a Csomagtér Nyitó Solenoid? Működési Elv és Alapvető Felépítés
A csomagtér nyitó solenoid, más néven csomagtér mágnes vagy elektromágneses csomagtér nyitó, egy olyan elektromos alkatrész, amely elektromos áram hatására mechanikai mozgást végez. Ennek a mozgásnak a célja a csomagtér zárszerkezetének kioldása, ezáltal lehetővé téve a csomagtér fedelének felnyitását. A működési elve az elektromágnesesség jelenségén alapul.
A Solenoid Működési Elve Részletesen

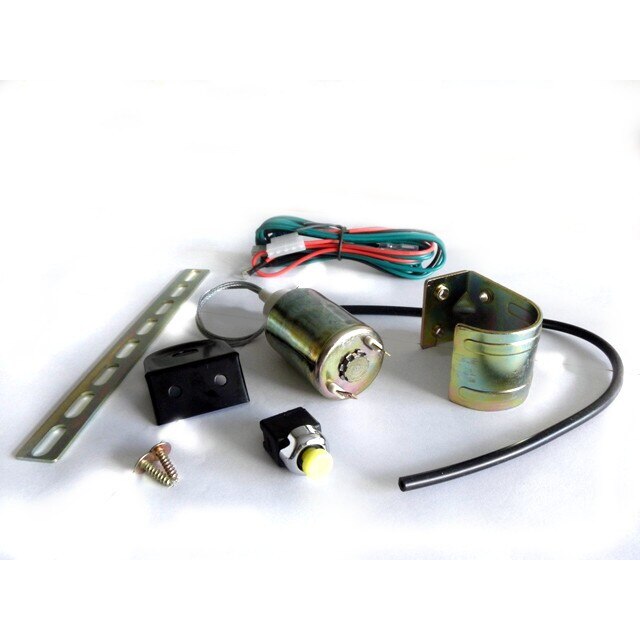

Egy tipikus csomagtér nyitó solenoid egy tekercsből (általában rézhuzalból) és egy mozgó vasmagból (dugattyúból) áll. Amikor elektromos áram folyik át a tekercsen, mágneses mező jön létre a tekercs körül. Ez a mágneses mező vonzza a vasmagot a tekercs belseje felé. A vasmaghoz egy mechanikai összekötő elem kapcsolódik, amely a csomagtér zárszerkezetét működteti. Amikor a vasmag elmozdul, ez az összekötő elem elmozdítja a zár nyelvét vagy más reteszelő mechanizmusát, így a csomagtér kinyithatóvá válik. Az áramellátás megszűnésekor a mágneses mező megszűnik, és egy rugó hatására a vasmag visszatér eredeti helyzetébe, a zárszerkezet pedig újra reteszel.
A Csomagtér Nyitó Solenoid Főbb Alkatrészei
- Tekercs (Tekercsház): A szigetelt rézhuzalból tekercselt alkatrész, amelyen keresztül az elektromos áram folyik, létrehozva a mágneses mezőt. A tekercsház általában műanyagból vagy más szigetelő anyagból készül.
- Vasmag (Dugattyú, Anker): Egy ferromágneses anyagból (általában lágyvasból) készült mozgó alkatrész, amelyet a mágneses mező vonz. A vasmag alakja és mérete a solenoid típusától és a kívánt mozgás mértékétől függ.
- Rugó (Visszatérítő Rugó): Egy mechanikai rugó, amely a vasmagot az eredeti, nyugalmi helyzetébe húzza vissza, amikor az elektromos áram megszűnik. A rugó erőssége a zárszerkezet ellenállásához van igazítva.
- Mechanikai Összekötő Elem (Tolórúd, Kar): A vasmaghoz kapcsolódó alkatrész, amely a vasmag mozgását a zárszerkezet kioldásához szükséges mechanikai mozgássá alakítja át. Ennek az elemnek a kialakítása a zárszerkezet típusától függően változhat.
- Csatlakozók (Elektromos Csatlakozók): Az elektromos vezetékek csatlakoztatására szolgáló pontok, amelyek biztosítják az áramellátást a solenoid számára. A csatlakozók lehetnek csúszósaruk, csavaros csatlakozók vagy speciális autóipari csatlakozók.
- Ház (Burkolat): A solenoid belső alkatrészeit védő külső burkolat, amely általában műanyagból vagy fémből készül. A ház rögzítési pontokat is tartalmazhat a solenoid csomagtér ajtóba vagy a zárszerkezet közelébe történő rögzítéséhez.
A Csomagtér Nyitó Solenoid Típusai és Jellemzőik
A csomagtér nyitó solenoidok különböző típusokban léteznek, amelyek kialakításukban, méretükben, működési elvükben és az általuk kifejtett erőben eltérhetnek. A leggyakoribb típusok a következők:
Lineáris Solenoidok
A lineáris solenoidok a legelterjedtebb típus a csomagtér nyitására. Ebben a típusban a vasmag egyenes vonalban mozog a tekercs belsejében. A mozgás lehet húzó vagy toló jellegű, attól függően, hogy a mechanikai összekötő elem hogyan kapcsolódik a vasmaghoz. A lineáris solenoidok egyszerű felépítésűek és megbízható működésűek.
Rotációs Solenoidok
A rotációs solenoidok a lineáris mozgás helyett forgó mozgást hoznak létre. Ezeket ritkábban használják közvetlenül a csomagtér zárjának nyitására, inkább valamilyen közvetítő mechanizmus működtetésére szolgálhatnak. A rotációs solenoidok előnye a kompakt méret és a nagy forgatónyomaték.
Reteszelő Solenoidok (Bistabil Solenoidok)
A reteszelő solenoidok, más néven bistabil solenoidok, olyan speciális típusok, amelyek két stabil állapotban képesek maradni áramellátás nélkül is. Egy rövid impulzus az egyik irányba elmozdítja a vasmagot az egyik stabil pozícióba, ahol az mágneses vagy mechanikai reteszelés miatt meg is marad. Egy ellentétes irányú impulzus a másik stabil pozícióba mozdítja. Ezeket a solenoidokat olyan alkalmazásokban használják, ahol alacsony az energiafogyasztás követelménye, mivel csak a váltáshoz van szükség áramra.
Impulzus Solenoidok
Az impulzus solenoidok rövid ideig tartó elektromos impulzus hatására működnek. Az impulzus hatására a vasmag elmozdul, majd egy rugó hatására visszatér eredeti helyzetébe. Ezeket gyakran használják olyan rendszerekben, ahol csak egy pillanatnyi mozgásra van szükség a zár kioldásához.
Keretes Solenoidok
A keretes solenoidok egy külső kerettel rendelkeznek, amely a mágneses teret koncentrálja és növeli a solenoid hatékonyságát. Ezek a solenoidok általában nagyobb erőt képesek kifejteni, mint a hasonló méretű, keret nélküli változatok.
A Megfelelő Csomagtér Nyitó Solenoid Kiválasztásának Szempontjai
A megfelelő csomagtér nyitó solenoid kiválasztása kulcsfontosságú a rendszer megbízható működése szempontjából. Számos tényezőt kell figyelembe venni a választás során:
Kompatibilitás az Autó Típusával és Modelljével
A legfontosabb szempont a kompatibilitás az adott autó típusával és modelljével. A gyártók gyakran specifikus solenoidokat használnak az egyes modellekhez. A nem megfelelő solenoid beszerelése problémákhoz vezethet, például nem megfelelő működéshez vagy akár a jármű elektromos rendszerének károsodásához. Mindig ellenőrizze az autó kézikönyvét vagy a gyári alkatrész katalógust a megfelelő cikkszám megtalálásához.
Működési Feszültség és Áramerősség
A solenoid működési feszültségének (általában 12V vagy 24V az autóipari alkalmazásokban) és az áramerősségének meg kell egyeznie az autó elektromos rendszerének specifikációival. A nem megfelelő feszültség vagy áramerősség a solenoid meghibásodásához vagy a jármű elektromos rendszerének túlterheléséhez vezethet.
Kifejtett Erő (Húzó- vagy Tolóerő)
A solenoid által kifejtett erőnek (húzó- vagy tolóerőnek) elegendőnek kell lennie a csomagtér zárszerkezetének megbízható kioldásához. Ha a solenoid túl gyenge, nem képes legyőzni a zár ellenállását. A szükséges erő függ a zárszerkezet kialakításától és a működtetéséhez szükséges mechanikai erőtől.
Löket (Mozgás Távolsága)
A solenoid löketének (a vasmag által megtett távolságnak) meg kell felelnie a zárszerkezet működtetéséhez szükséges mozgás mértékének. Ha a löket túl kicsi, a zár nem fog megfelelően kioldani. Ha túl nagy, az károsíthatja a zárszerkezetet vagy a solenoidot.
Méret és Beépítési Méretek
A solenoid méretének és beépítési méreteinek fizikailag illeszkednie kell a csomagtér ajtóban vagy a zárszerkezet közelében rendelkezésre álló helyhez. A nem megfelelő méretű solenoid nem lesz beépíthető.
Csatlakozó Típusa
A solenoid csatlakozójának típusának meg kell egyeznie az autó elektromos rendszerének csatlakozójával. Ha nem egyezik, adapterre vagy a vezetékek átalakítására lehet szükség, ami nem ideális megoldás a megbízhatóság szempontjából.
Környezeti Hatásokkal Szembeni Ellenállás
A csomagtérben a solenoid ki van téve különböző környezeti hatásoknak, mint például a hőmérséklet-változások, a páratartalom és a por. A kiválasztott solenoidnak ellenállónak kell lennie ezekkel a hatásokkal szemben a hosszú élettartam biztosítása érdekében.
Megbízhatóság és Élettartam
A megbízhatóság és az élettartam fontos szempontok, különösen egy olyan alkatrész esetében, amelyet gyakran használnak. Érdemes olyan gyártótól választani, amely jó hírnévvel rendelkezik a minőségi autóalkatrészek terén.
Ár-Érték Arány
Bár a minőség fontos, az ár-érték arányt is figyelembe kell venni. Érdemes összehasonlítani a különböző gyártók és modellek árait és specifikációit, hogy a legjobb kompromisszumot találjuk meg a minőség és az ár között.
A Csomagtér Nyitó Solenoid Beszerelése: Lépésről Lépésre
A csomagtér nyitó solenoid beszerelése általában nem egy bonyolult feladat, de némi műszaki érzéket és az autó elektromos rendszerének ismeretét igényli. A beszerelés lépései az autó típusától és a solenoid kialakításától függően változhatnak, de az alábbiakban egy általános útmutatót adunk:
Szükséges Szerszámok és Anyagok
- Új csomagtér nyitó solenoid (a megfelelő típus az autóhoz)
- Csavarhúzók (különböző méretekben és típusokban)
- Villáskulcsok vagy dugókulcsok (a rögzítő csavarokhoz és anyákhoz)
- Multiméter (az elektromos áramkör ellenőrzéséhez)
- Vezetékcsupaszító és krimpelő fogó
- Elektromos szigetelőszalag vagy zsugorcső
- Új vezetékek (ha szükséges)
- Kábelkötegelők
- Fúrógép és fúrószárak (ha új rögzítő furatokat kell készíteni)
- Mérőszalag vagy tolómérő
- Szerelési útmutató (ha a solenoidhoz mellékelve volt)
- Védőkesztyű és szemüveg
A Beszerelés Lépései
1. A Régi Solenoid Eltávolítása (ha van)
Ha a régi solenoid meghibásodott és cserére szorul, az első lépés annak eltávolítása. Ehhez kövesse az alábbiakat:
- Biztonsági intézkedések: Győződjön meg róla, hogy az autó gyújtása ki van kapcsolva, és lehetőség szerint húzza ki az akkumulátor negatív pólusát a rövidzárlat elkerülése érdekében.
- Hozzáférés biztosítása: Nyissa ki a csomagtér ajtaját, és távolítsa el a belső burkolatokat, amelyek elfedik a zárszerkezetet és a solenoidot. Ehhez csavarhúzókra és műanyag patentkiszedő szerszámokra lehet szükség.
- A régi solenoid azonosítása: Keresse meg a csomagtér zárszerkezetének közelében található solenoidot. Általában egy kis, hengeres vagy téglalap alakú alkatrész, amelyhez elektromos vezetékek csatlakoznak.
- A vezetékek lecsatlakoztatása: Jegyezze meg a vezetékek csatlakozási sorrendjét vagy készítsen róluk fényképet a helyes visszakötéshez. Óvatosan húzza le a vezetékeket a solenoid csatlakozóiról. Ha csavaros csatlakozók vannak, csavarja ki őket.
- A solenoid rögzítő elemeinek eltávolítása: A solenoid általában csavarokkal, anyákkal vagy speciális rögzítőelemekkel van rögzítve. Csavarja ki vagy oldja ki ezeket a rögzítőelemeket a megfelelő szerszámokkal.
- A régi solenoid eltávolítása: Óvatosan vegye ki a régi solenoidot a helyéről.
2. Az Új Solenoid Előkészítése
- Összehasonlítás: Hasonlítsa össze az új solenoidot a régivel, hogy megbizonyosodjon arról, hogy méretben, csatlakozókban és rögzítési pontokban megegyeznek.
- Mechanikai ellenőrzés: Ellenőrizze, hogy a vasmag szabadon mozog-e a tekercsben, és hogy a mechanikai összekötő elem megfelelően működik-e.
