Az Elektronikai Kapcsolási Rajzok Részletes Világa: Tervezés, Értelmezés és Alkalmazás

Az elektronikai kapcsolási rajzok az elektronika tervezésének és megértésének alapkövei. Ezek a vizuális ábrázolások nélkülözhetetlenek az áramkörök működésének megértéséhez, a hibák azonosításához és az új elektronikai eszközök fejlesztéséhez. Ebben az átfogó útmutatóban mélyrehatóan feltárjuk az elektronikai kapcsolási rajzok minden aspektusát, a legalapvetőbb szimbólumoktól a komplex rendszerek tervezéséig és a hibaelhárítás kifinomult technikáiig.

Az Elektronikai Kapcsolási Rajzok Alapjai: Szimbólumok és Jelölések

Minden elektronikai kapcsolási rajz egy univerzális nyelvet használ, amely szimbólumokon és jelöléseken keresztül kommunikálja az áramkör elemeit és azok összeköttetéseit. A szabványosított szimbólumok biztosítják, hogy a világ bármely pontján dolgozó elektronikai szakember ugyanazt értse egy adott rajz láttán. A legfontosabb alkatrészek, mint például az ellenállások, a kondenzátorok, a tekercsek, a diódák, a tranzisztorok és az integrált áramkörök mindegyike egyedi grafikus jelöléssel rendelkezik. Ezen túlmenően, a vezetékek, a csatlakozási pontok és a különböző források (feszültség, áram) ábrázolása is szigorú szabályokhoz kötött.

Az Alapvető Passzív Komponensek Szimbólumai

A passzív komponensek azok az alkatrészek, amelyek nem képesek aktív erősítésre vagy jelgenerálásra. Ide tartoznak többek között:

  • Ellenállás (Resistor): Egy téglalap vagy egy cikcakkos vonal jelöli. Az értéke gyakran a szimbólum mellett vagy egy külön táblázatban van feltüntetve (pl. 100Ω, 1kΩ).
  • Potenciométer (Potentiometer): Egy ellenállás szimbólum egy nyíllal átszúrva, ami a változtatható érintkezőt jelöli.
  • Elektronikai Kapcsolasi Rajzok
  • Trimmer (Trimmer Resistor): Hasonló a potenciométerhez, de általában kisebb méretű és ritkábban állítják.
  • Kondenzátor (Capacitor): Két párhuzamos vonal jelöli. A polarizált kondenzátoroknál az egyik vonal ívelt vagy egy plusz jel van feltüntetve. Az értéke faradban (F) vagy annak kisebb egységeiben (µF, nF, pF) van megadva.
  • Tekercs (Inductor): Többnyire egy spirálvonal jelöli. Az értéke henryben (H) vagy annak kisebb egységeiben (mH, µH) van megadva.
  • Transzformátor (Transformer): Két vagy több egymás mellé rajzolt tekercs, gyakran párhuzamos vonalakkal összekötve, amelyek a magot jelölik.

Az Aktív Komponensek Szimbólumai

Az aktív komponensek képesek erősítésre vagy jelgenerálásra. Néhány fontosabb aktív komponens és azok szimbólumai:

  • Dióda (Diode): Egy háromszög egy függőleges vonallal a csúcsánál. A háromszög a katód irányába mutat.
  • Zener-dióda (Zener Diode): Hasonló a diódához, de a függőleges vonal végei megtörtek.
  • LED (Light Emitting Diode): Egy diódaszimbólum két kifelé mutató nyíllal.
  • Elektronikai Kapcsolasi Rajzok
  • Tranzisztor (Transistor): Több típusa létezik, mint például a bipoláris tranzisztor (BJT) és a térvezérlésű tranzisztor (FET). A szimbólumok eltérőek, de mindegyik tartalmaz egy bázist (gate), egy kollektort (drain) és egy emittert (source).
  • Integrált Áramkör (IC – Integrated Circuit): Általában egy téglalap jelöli, a lábak száma és funkciója a rajzon vagy egy külön adatlapban van feltüntetve.

Egyéb Fontos Szimbólumok és Jelölések

  • Földelés (Ground): Több különböző szimbólum létezik a különböző típusú földelések jelölésére (pl. chassis ground, earth ground).
  • Tápfeszültség (Voltage Source): Egy kör plusz és mínusz jellel, vagy két különböző hosszúságú párhuzamos vonal jelöli (a hosszabb a pozitív).
  • Áramforrás (Current Source): Egy kör egy befelé vagy kifelé mutató nyíllal.
  • Kapcsoló (Switch): Két érintkező és egy mozgó rész jelöli, ami a nyitott vagy zárt állapotot mutatja. Több pólusú és több állású kapcsolók is léteznek, bonyolultabb szimbólumokkal.
  • Csatlakozási Pont (Junction): Két vagy több vezeték találkozását egy fekete pont jelölheti. Ha nincs pont, az azt jelenti, hogy a vezetékek keresztezik egymást, de nincsenek összekötve.
  • Vezeték (Wire): Egy egyenes vonal jelöli az elektromos kapcsolatot az alkatrészek között.

A kapcsolási rajzok értelmezésének kulcsa a szimbólumok pontos ismerete és a jelölések jelentésének megértése. A szabványok (pl. IEC, ANSI) biztosítják a konzisztenciát a különböző rajzok között.

Az Elektronikai Kapcsolási Rajzok Típusai: Áttekintés és Alkalmazási Területek

Az elektronikai kapcsolási rajzok nem egységesek; különböző típusok léteznek, amelyek a céljuktól és a részletességük szintjétől függően eltérnek egymástól. A leggyakoribb típusok a következők:

Blokkvázlat (Block Diagram)

A blokkvázlat egy magas szintű áttekintést nyújt egy elektronikai rendszer működéséről. A rendszer főbb funkcionális egységeit (blokkjait) téglalapok jelölik, amelyeket nyilak kötnek össze, jelezve a jel vagy az energia áramlásának irányát. A blokkvázlat nem tartalmaz részletes információkat az egyes alkatrészekről vagy azok összeköttetéseiről, de kiválóan alkalmas a rendszer általános architektúrájának megértéséhez és a különböző modulok közötti interakciók bemutatásához.

Sematikus Rajz (Schematic Diagram)

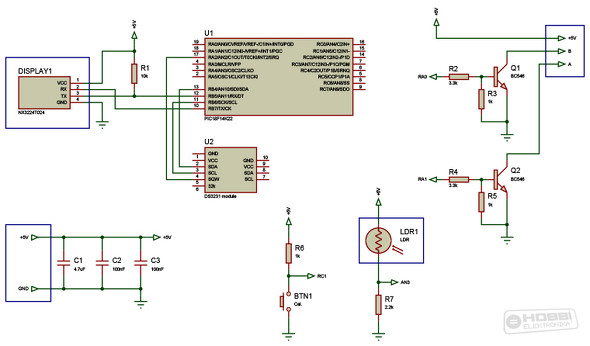

Elektronikai Kapcsolasi Rajzok

A sematikus rajz a leggyakoribb és legrészletesebb típusa az elektronikai kapcsolási rajzoknak. Ez a rajz az áramkör összes alkatrészét a szabványos szimbólumokkal ábrázolja, és megmutatja azok elektromos összeköttetéseit. A sematikus rajz tartalmazza az alkatrészek értékeit (pl. ellenállás ohmban, kondenzátor faradban), a típusjelöléseket és a fontosabb tesztpontokat. Ez a rajz elengedhetetlen az áramkör megépítéséhez, teszteléséhez és hibaelhárításához.

Áramköri Lap Rajzolat (Printed Circuit Board – PCB Layout)

Az áramköri lap rajzolat (PCB layout) egy fizikai terv, amely megmutatja, hogyan helyezkednek el az elektronikai alkatrészek egy nyomtatott áramköri lapon, és hogyan vannak összekötve a réz vezetősávok segítségével. Ez a rajz tartalmazza az alkatrészek kontúrjait, a furatok helyét (forrasztási pontok), a vezetősávak nyomvonalát és szélességét, valamint a különböző rétegek elrendezését. A PCB layout a sematikus rajz alapján készül, de figyelembe veszi a fizikai korlátokat és a gyártási követelményeket.

Vezetékezési Diagram (Wiring Diagram)

A vezetékezési diagram egy egyszerűsített ábra, amely a különböző alkatrészek vagy modulok közötti fizikai huzalozást mutatja be. Gyakran használják komplexebb rendszerek (pl. ipari vezérlőpanelek, gépjárművek elektromos rendszerei) esetében, ahol a hangsúly a fizikai kapcsolatokon és a csatlakozási pontokon van, nem pedig az áramkör részletes működésén. A vezetékezési diagramok gyakran valósághűbb ábrázolást nyújtanak az alkatrészek elhelyezkedéséről.

Egyvonalas Diagram (Single-Line Diagram)

Az egyvonalas diagramot elsősorban nagy teljesítményű elektromos rendszerek (pl. erőművek, elosztóhálózatok) ábrázolására használják. Ebben a típusú rajzon a több fázisú áramköröket egyetlen vonallal jelölik, és speciális szimbólumok jelzik a különböző elektromos berendezéseket (pl. transzformátorok, megszakítók, kapcsolók). Az egyvonalas diagram az energiaáramlás és a rendszer főbb elemeinek áttekintésére szolgál.

Az elektronikai tervezés és dokumentáció során gyakran kombinálják a különböző típusú kapcsolási rajzokat, hogy a rendszer minden aspektusát érthetően bemutassák.

Az Elektronikai Kapcsolási Rajzok Tervezésének Alapelvei és Lépései

Egy hatékony és jól érthető elektronikai kapcsolási rajz tervezése kulcsfontosságú a sikeres áramkör létrehozásához. A tervezési folyamat több lépésből áll, amelyek mindegyike nagy figyelmet és precizitást igényel.

A Követelmények Meghatározása

Minden tervezési folyamat azzal kezdődik, hogy pontosan meghatározzuk az áramkörrel szemben támasztott követelményeket. Mit kell az áramkörnek csinálnia? Milyen bemenetekkel és kimenetekkel rendelkezik? Milyen feszültségszinteken és áramtartományokban kell működnie? Milyen fizikai méretekkel és környezeti feltételekkel kell számolni? A követelmények részletes és egyértelmű rögzítése elengedhetetlen a későbbi tervezési döntések meghozatalához.

A Funkcionális Blokkok Azonosítása

A követelmények alapján fel kell bontani a rendszert kisebb, funkcionális egységekre (blokkokra). Például egy egyszerű tápegység blokkvázlata tartalmazhat egy transzformátort, egy egyenirányítót, egy szűrőt és egy feszültségszabályozót. Az egyes blokkok funkciójának és a köztük lévő kapcsolatoknak a meghatározása segít a rendszer átláthatóbbá tételében.

Az Alkatrészek Kiválasztása

Minden funkcionális blokkhoz ki kell választani a megfelelő elektronikai alkatrészeket. Az alkatrész kiválasztásakor figyelembe kell venni az elektromos paramétereket (pl. feszültség, áram, teljesítmény), a pontosságot, a megbízhatóságot, a költséget és a rendelkezésre állást. Az adatlapok (datasheet) részletes információkat nyújtanak az egyes alkatrészek tulajdonságairól és alkalmazási feltételeiről.

Elektronikai Kapcsolasi Rajzok

A Sematikus Rajz Elkészítése

Elektronikai Kapcsolasi Rajzok

A kiválasztott alkatrészek és azok összeköttetéseinek vizuális ábrázolása a sematikus rajz. A rajzolás során be kell tartani a szabványos szimbólumokat és jelöléseket, hogy a rajz egyértelmű és könnyen érthető legyen. Fontos a logikus elrendezés, a vezetékek átlátható vezetése és a kereszteződések egyértelmű jelölése. A szoftvereszközök (CAD szoftverek) nagyban megkönnyítik a sematikus rajzok elkészítését és szerkesztését.

A Szimuláció és Analízis

A sematikus rajz elkészítése után érdemes szimulációs szoftverek segítségével ellenőrizni az áramkör működését. A szimuláció lehetővé teszi a különböző üzemi körülmények közötti viselkedés vizsgálatát, a kritikus pontok azonosítását és a tervezési hibák korai felismerését. Az analízis magában foglalhatja az áramok és feszültségek számítását, a frekvenciaátvitel vizsgálatát és a zajszint elemzését.

A PCB Layout Tervezése

Ha az áramkört nyomtatott áramköri lapra kell megvalósítani, akkor a sematikus rajz alapján el kell készíteni a PCB layoutot. Ez a folyamat magában foglalja az alkatrészek fizikai elhelyezését, a vezetősávak nyomvonalának megtervezését, a rétegek kiosztását és a gyártási szempontok figyelembevételét. A jó PCB layout biztosítja az áramkör megbízható működését, minimalizálja az elektromágneses interferenciát és megkönnyíti a gyártást.

A Dokumentáció Elkészítése

Elektronikai Kapcsolasi Rajzok

A tervezési folyamat utolsó, de nem kevésbé fontos lépése a részletes dokument
