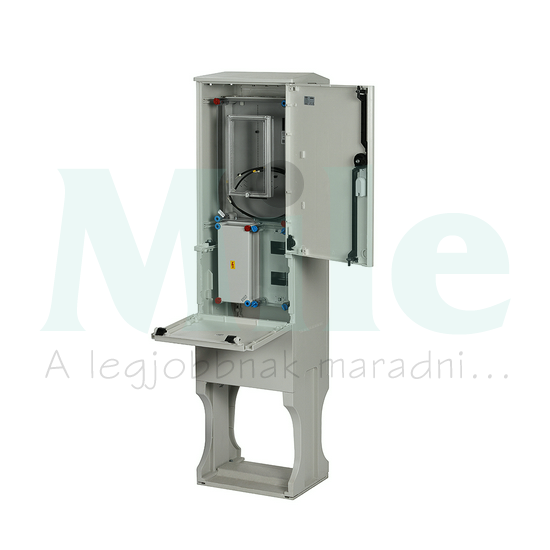

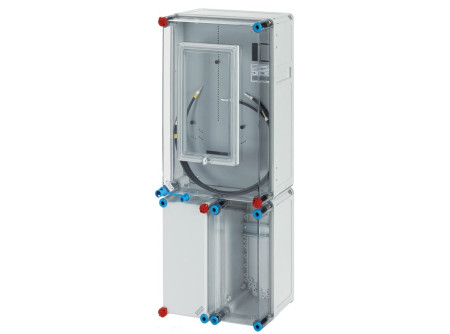

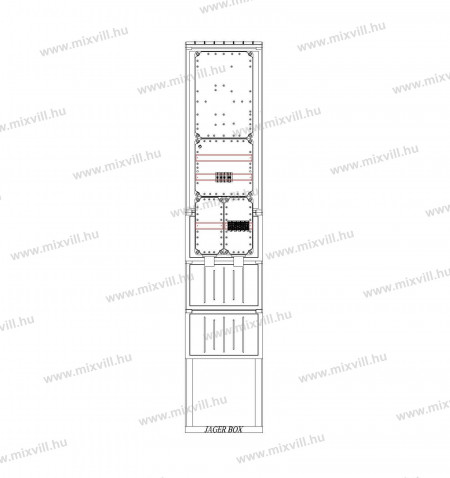

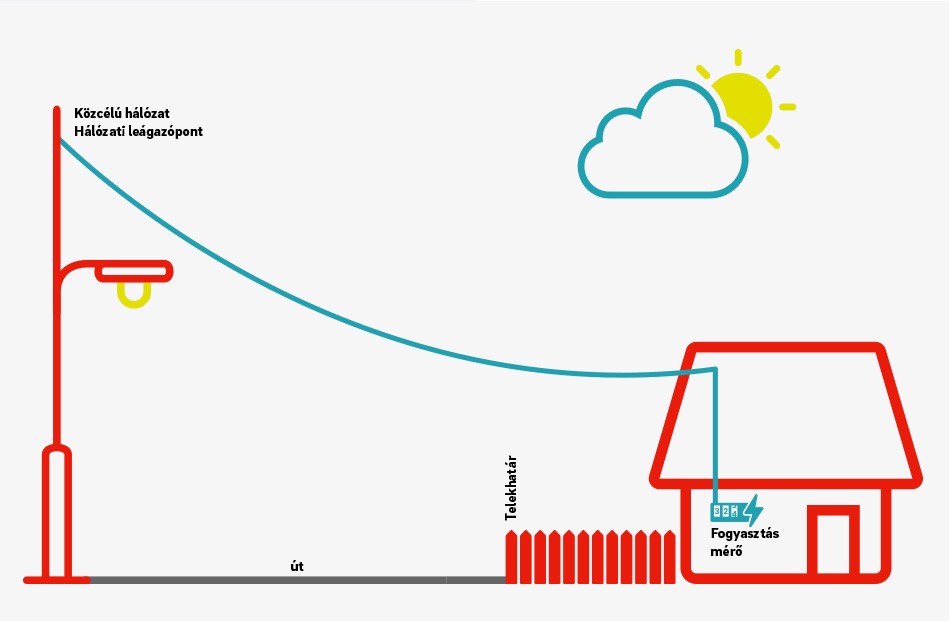

Az érintésvédelmi földkábel csatlakozás részletes útmutatója a biztonságos elektromos rendszerekért
A modern társadalom elképzelhetetlen az elektromos energia nélkül. Otthonainkban, munkahelyeinken és a mindennapi életünk számos területén nélkülözhetetlen. Azonban az elektromosság veszélyeket is rejt magában, ezért kiemelten fontos a biztonságos elektromos rendszerek kialakítása és karbantartása. Ennek egyik kulcsfontosságú eleme az érintésvédelmi földkábel csatlakozás, amely megakadályozza az áramütés veszélyét és biztosítja a berendezések megfelelő működését.
Miért elengedhetetlen az érintésvédelmi földkábel csatlakozás?
Az érintésvédelem célja, hogy megvédje az embereket és az állatokat az elektromos áram által okozott veszélyektől. Hibás működés vagy szigetelési hiba esetén a fémházak és más vezetőképes részek feszültség alá kerülhetnek. Ha valaki megérint egy ilyen feszültség alatt álló részt, áramütést szenvedhet. Az érintésvédelmi földkábel csatlakozás biztosítja, hogy egy ilyen hiba esetén a hibaáram a föld felé folyjon, ezáltal lekapcsolva a védelmi készüléket (pl. kismegszakítót vagy életvédelmi relét), és megakadályozva a balesetet.

Az érintésvédelmi földelés alapelvei és fontossága
Az érintésvédelmi földelés lényege, hogy a berendezések érinthető fémrészeit egy alacsony ellenállású úton összekötjük a földdel. Ezáltal potenciálkiegyenlítés jön létre, ami azt jelenti, hogy a különböző érinthető részek között nem alakulhat ki veszélyes feszültségkülönbség. Egy hiba esetén pedig a földelésen keresztül folyó nagy hibaáram gyorsan lekapcsolja a táplálást.

A földkábel szerepe az érintésvédelemben
A földkábel egy olyan speciális kábel, amely tartalmaz egy vagy több védővezetőt (PE – Protective Earth). Ez a vezető szolgál arra, hogy a berendezések érinthető fémrészeit a földelő rendszerhez csatlakoztassa. A földkábel biztosítja a megbízható és alacsony ellenállású összeköttetést, ami elengedhetetlen a hatékony érintésvédelemhez.
A különböző érintésvédelmi rendszerek és a földkábel csatlakozás

A nemzetközi és nemzeti szabványok különböző érintésvédelmi rendszereket határoznak meg, amelyek befolyásolják a földkábel csatlakozásának módját és követelményeit.
A TN rendszer (Terra-Neutral)
A TN rendszerben a tápláló transzformátor csillagpontja közvetlenül földelve van, és a berendezések érinthető részei is ehhez a földelt ponthoz vannak csatlakoztatva védővezetőn keresztül. A TN rendszernek három fő típusa létezik:
TN-S rendszer (Terra-Neutral Separate)

A TN-S rendszerben a nullavezető (N – Neutral) és a védővezető (PE – Protective Earth) a tápláló transzformátortól kezdve külön vezetőkön fut. Ez a legbiztonságosabb TN rendszer, mivel a hibaáram nem terheli a nullavezetőt, így elkerülhető a potenciálkülönbség kialakulása az érinthető részeken. A földkábel csatlakozása ebben az esetben úgy történik, hogy a védővezetőt a berendezés védőérintkezőjéhez, a földelő sínhez vagy a potenciálkiegyenlítő hálózathoz kötjük.
TN-C rendszer (Terra-Neutral Combined)
A TN-C rendszerben a nullavezető és a védővezető egyetlen vezetőben van egyesítve, amelyet PEN vezetőnek nevezünk (Protective Earth and Neutral). Ez a rendszer régebbi épületekben gyakori. A földkábel csatlakozásakor a PEN vezetőt először a földelő sínhez kell kötni, és onnan kell leágaztatni a nullavezetőt és a védőérintkezőt a berendezésekhez. Fontos megjegyezni, hogy új létesítéseknél a TN-C rendszer alkalmazása bizonyos korlátok közé van szorítva a biztonsági megfontolások miatt.
TN-C-S rendszer (Terra-Neutral Combined-Separate)
A TN-C-S rendszer a TN-C és a TN-S rendszer kombinációja. A tápláló hálózat egy részén (TN-C) a nullavezető és a védővezető egyesítve van (PEN vezető), majd egy adott ponton szétválasztják őket nullavezetőre (N) és védővezetőre (PE). A szétválasztás után a rendszer TN-S módon működik. A földkábel csatlakozásakor a PEN vezetőt a szétválasztási pontig kell vezetni, ahol a földelő sínhez csatlakozik, majd onnan külön nullavezetőt és védővezetőt kell kiépíteni a fogyasztók felé.
A TT rendszer (Terra-Terra)
A TT rendszerben a tápláló transzformátor csillagpontja közvetlenül földelve van, de a berendezések érinthető részei egy saját, független földelő elektródához vannak csatlakoztatva. Ebben a rendszerben nincs közvetlen vezetőképes kapcsolat a hálózati földelés és a fogyasztói berendezések földelése között. A földkábel itt a berendezések védőérintkezőjét köti össze a helyi földelő elektródával.
Az IT rendszer (Isolated Terra)
Az IT rendszerben a tápláló hálózat csillagpontja nincs földelve, vagy csak egy nagy impedancián keresztül van földelve. A berendezések érinthető részei a saját földelő elektródájukhoz vannak csatlakoztatva. Ebben a rendszerben egyetlen hiba esetén nem folyik nagy zárlati áram, de a második hiba már veszélyes lehet. Az IT rendszert különleges alkalmazásokban használják, ahol a folyamatos üzemeltetés kritikus fontosságú (pl. kórházak, ipari létesítmények). A földkábel csatlakozása itt is a berendezések védőérintkezőjét köti össze a helyi földelő elektródával.
A földkábel típusai és jellemzői
A különböző alkalmazásokhoz és érintésvédelmi rendszerekhez különböző típusú földkábeleket használnak. A legfontosabb jellemzők a vezetők száma, a vezető anyaga, a szigetelés típusa és a keresztmetszet.
A vezetők száma és jelölése
A földkábelek lehetnek több eresek, ahol az egyik ér a védővezető (PE). A vezetők színjelölése szabványosított, hogy megkönnyítse a helyes bekötést. A védővezető színjelölése általában zöld/sárga csíkos.
A vezető anyaga és keresztmetszete
A földkábelek vezetői általában rézből vagy alumíniumból készülnek. A vezető keresztmetszetét a terhelhetőség és a zárlati áram elvezetésének képessége határozza meg. Az érintésvédelmi vezető keresztmetszetének meg kell felelnie a szabványokban előírt minimumértékeknek, és összhangban kell lennie a fázisvezetők keresztmetszetével.
A szigetelés típusa
A földkábelek szigetelése különböző anyagokból készülhet (pl. PVC, XLPE). A szigetelésnek meg kell felelnie a környezeti hatásoknak (pl. hőmérséklet, nedvesség, UV-sugárzás) és a mechanikai igénybevételeknek.
A földkábel csatlakozásának lépései és szempontjai
A földkábel csatlakozása szakszerű és gondos munkát igényel a biztonságos és megbízható érintésvédelem érdekében.
A tervezés és előkészítés
A földkábel csatlakozásának megkezdése előtt alaposan meg kell tervezni a rendszert. Figyelembe kell venni az érintésvédelmi rendszer típusát, a csatlakoztatandó berendezések számát és elhelyezkedését, valamint a környezeti feltételeket. Ki kell választani a megfelelő típusú és keresztmetszetű földkábelt, valamint a szükséges csatlakozóelemeket és eszközöket.
A földelő sín vagy fő földelő kapocs szerepe
A földelő sín vagy fő földelő kapocs a földelő rendszer központi eleme. Ide csatlakozik a védővezető a tápláló hálózatról (ha van), a helyi földelő elektróda, a potenciálkiegyenlítő vezetők és a berendezések védővezetői (a földkábeleken keresztül). A földelő sínnek vagy fő földelő kapocsnak megfelelő méretűnek és anyagúnak kell lennie, és könnyen hozzáférhető helyen kell elhelyezkednie.
A földkábel bekötése a berendezésekhez
A földkábel bekötése a berendezésekhez a védőérintkezőn vagy a kijelölt földelő ponton keresztül történik. A csatlakozásnak szilárdnak és megbízhatónak kell lennie, biztosítva az alacsony ellenállású összeköttetést. A csavaros kötések meghúzásakor ügyelni kell a megfelelő nyomatékra, hogy elkerüljük a kilazulást vagy a sérülést.
A földkábel bekötése a földelő sínhez
A földkábel másik végét a földelő sínhez kell csatlakoztatni. Ez általában csavaros kötéssel vagy speciális síncsatlakozóval történik. A csatlakozásnak itt is szilárdnak és alacsony ellenállásúnak kell lennie.

A potenciálkiegyenlítés fontossága és megvalósítása
A potenciálkiegyenlítés célja, hogy a különböző vezetőképes részek (pl. csővezetékek, fém szerkezetek, berendezések érinthető részei) között ne alakulhasson ki veszélyes feszültségkülönbség. A potenciálkiegyenlítő vezetők összekötik ezeket a részeket a földelő sínnel vagy a fő földelő kapoccsal. A földkábelek is részét képezik a potenciálkiegyenlítő hálózatnak a berendezések érinthető részeinek földelésén keresztül.
A földelő elektróda szerepe és típusai
A földelő elektróda a földelő rendszer azon része, amely biztosítja a kapcsolatot a földdel. Különböző típusú földelő elektródák léteznek, mint például:
- Földelő szonda (verőkaró): A földbe vert fém rúd vagy cső.
- Földelő szalag: A földben lefektetett fém szalag.
- Földelő háló: A földben lefektetett fémháló.
- Alapföldelés: Az épület alapjába beépített fémháló vagy szalag.

A megfelelő földelő elektróda típusának és méretének kiválasztása a talaj ellenállásától és a védelmi követelményektől függ.
A földkábel csatlakozásának ellenőrzése és mérése
A földkábel csatlakozásának elkészítése után elengedhetetlen annak ellenőrzése és bemérése a biztonság és a megfelelő működés biztosítása érdekében.
Szemrevételezéses ellenőrzés
A szemrevételezéses ellenőrzés során meg kell vizsgálni a földkábel állapotát, a csatlakozások szilárdságát és a vezetők helyes bekötését (színjelölés szerint). Ellenőrizni kell a földelő sín vagy fő földelő kapocs állapotát és a többi csatlakozást is.
Folytonossági mérés
A folytonossági méréssel ellenőrizzük a védővezető (a földkábelen keresztül) és a földelő sín vagy fő földelő kapocs közötti alacsony ellenállású kapcsolatot. A méréshez speciális műszert (pl. ohmmérőt) használunk. A mért ellenállásnak meg kell felelnie a szabványokban előírt értékeknek.
Földelési ellenállás mérése
A földelési ellenállás mérésével határozzuk meg a földelő elektróda és a föld közötti ellenállást. Ez az érték befolyásolja a hibaáram nagyságát és a védelmi készülékek működését. A mért értéknek meg kell felelnie a szabványokban előírt határértékeknek az adott érintésvédelmi rendszerre.
