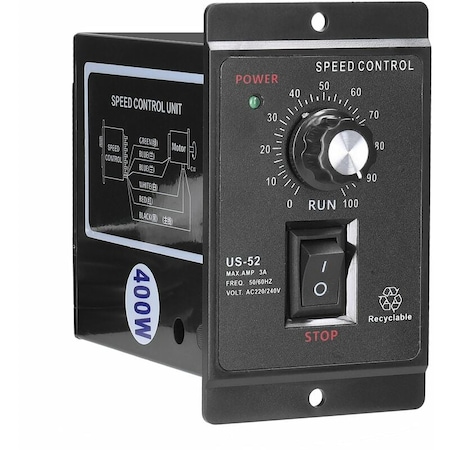

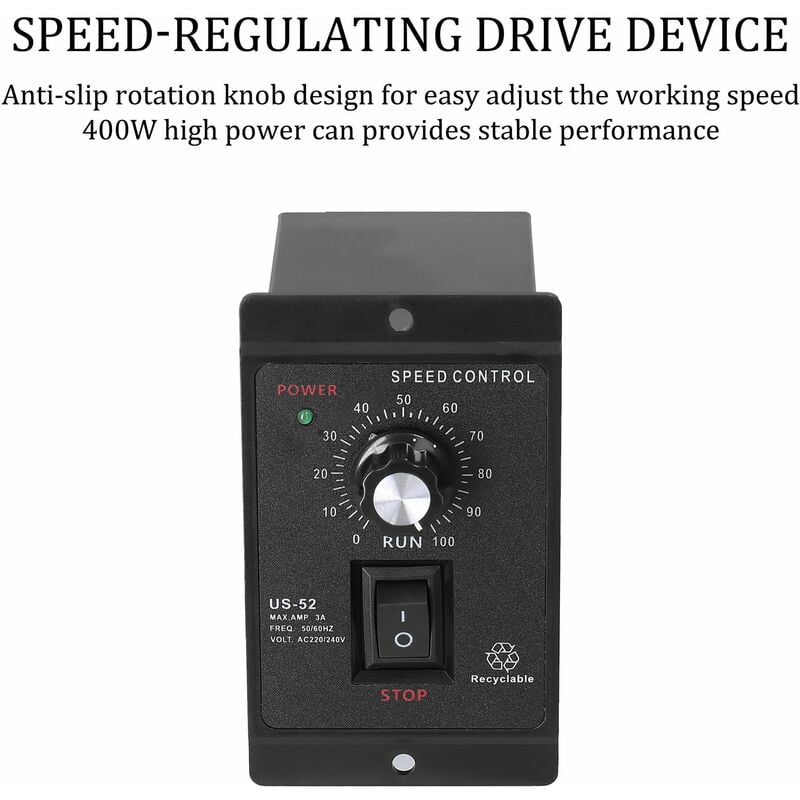

A Fázishasításos Fordulatszám Szabályozás Alapelvei és Működése
A fázishasításos fordulatszám szabályozás egy széles körben elterjedt technika az AC (váltakozó áramú) motorok fordulatszámának hatékony és viszonylag egyszerű vezérlésére. Ennek a módszernek az alapja az, hogy a motorra jutó váltakozó áramú feszültség szinusz hullámának egy részét – a fázis egy bizonyos szögét – levágjuk, mielőtt az eléri a motort. Ezzel a módszerrel effektíven csökkentjük a motorra jutó effektív feszültséget és áramot, ami arányosan csökkenti a motor által leadott nyomatékot és a fordulatszámot. A fázishasítás elvének megértéséhez elengedhetetlen a váltakozó áramú jellegzetességeinek ismerete. A szinusz hullám egy periodikus jel, amelynek amplitúdója és iránya folyamatosan változik az idő függvényében. A hagyományos, szabályozatlan AC táplálás esetén a teljes szinusz hullám kerül a motor tekercseire, maximális teljesítményt és fordulatszámot eredményezve.
A fázishasításos szabályozás lényege, hogy egy elektronikus kapcsolóelem – leggyakrabban egy triac (trióda váltakozó áramú kapcsoló) vagy egy pár antiparallel kapcsolt SCR (szilícium vezérelt egyenirányító) – beiktatásra kerül a motor áramkörébe. Ez a kapcsolóelem nem azonnal engedi át a teljes szinusz hullámot, hanem csak egy bizonyos késleltetés után, a szinusz hullám egy bizonyos pontján kapcsol be. A bekapcsolás időpontját a szinusz hullám periódusán belül változtatva szabályozható, hogy a hullám mekkora része jut el a motorhoz. Minél későbbi a bekapcsolás időpontja (azaz minél nagyobb a gyújtási szög), annál kisebb a motorra jutó effektív feszültség és áram, és így annál alacsonyabb lesz a fordulatszám.
A gyújtási szög ($\alpha$) a szinusz hullám nulla átlépésétől számított időtartam vagy szög, amíg a kapcsolóelem bekapcsol. Ha a gyújtási szög 0 fok, akkor a teljes szinusz hullám átjut a motoron, és a motor a maximális fordulatszámon forog. Ha a gyújtási szög 180 fok, akkor a kapcsolóelem soha nem kapcsol be, és a motor nem kap áramot. A gyújtási szög 0 és 180 fok közötti értékének változtatásával a motor fordulatszáma folyamatosan szabályozható. A gyakorlatban a gyújtási szög szabályozása egy vezérlő áramkör segítségével történik, amely érzékeli a kívánt fordulatszámot vagy más paramétert, és ennek megfelelően állítja be a kapcsolóelem bekapcsolási időpontját.
A Triac és az SCR Szerepe a Fázishasításban
A triac egy három elektródával rendelkező félvezető eszköz, amely mindkét áramirányban képes áramot vezetni, miután a gate (vezérlő) elektródájára egy megfelelő impulzus érkezik. Ez a kétirányú vezetési képesség teszi a triac-ot ideális eszközzé a fázishasításos AC teljesítményszabályozáshoz, mivel a váltakozó áram mindkét félperiódusát képes szabályozni egyetlen alkatrésszel. A triac bekapcsolásához egy rövid gate impulzusra van szükség, és miután bekapcsolt, mindaddig vezet, amíg az árama egy bizonyos küszöbérték (a tartóáram) alá nem csökken. A váltakozó áram természetes módon nullán halad át minden félperiódus végén, ami a triac kikapcsolását eredményezi, így a következő félperiódusban újra be lehet kapcsolni a kívánt időpontban.
Az SCR (szilícium vezérelt egyenirányító) egy négy rétegű, három elektródával rendelkező félvezető eszköz, amely csak egy irányban képes áramot vezetni. Ezért a fázishasításos AC szabályozáshoz általában két SCR-t használnak antiparallel (ellentétes irányban) kapcsolva. Mindegyik SCR a váltakozó áram egyik félperiódusát szabályozza. Az SCR bekapcsolásához szintén egy gate impulzusra van szükség, és miután bekapcsolt, mindaddig vezet, amíg az árama a tartóáram alá nem csökken, vagy a gate impulzus megszűnik (a speciális kikapcsolási áramkörökkel rendelkező típusok kivételével). Az SCR-k robusztusabbak lehetnek a triac-okkal szemben magasabb áramok és feszültségek esetén, ezért bizonyos ipari alkalmazásokban előnyben részesítik őket.
A triac vezérléséhez gyakran használnak egy diac-ot (diode alternating current). A diac egy kétirányú dióda, amely csak akkor kezd el vezetni, ha a rajta lévő feszültség egy bizonyos küszöbértéket (a letörési feszültséget) elér. Egy tipikus dimmer áramkörben egy kondenzátor töltődik egy ellenálláson keresztül. Amikor a kondenzátor feszültsége eléri a diac letörési feszültségét, a diac bekapcsol, és egy rövid impulzust ad a triac gate-jére, ami bekapcsolja a triac-ot, és lehetővé teszi az áram áramlását a motorhoz vagy a terheléshez. Az ellenállás értékének változtatásával szabályozható, hogy mennyi idő alatt töltődik fel a kondenzátor a letörési feszültségre, így beállítható a triac bekapcsolásának időpontja és a fázishasítás mértéke.
A Fázishasítás Különböző Módjai: Előremutató és Visszamutató Fázishasítás
A fázishasításnak két fő típusa létezik: az előremutató fázishasítás (leading edge dimming) és a visszamutató fázishasítás (trailing edge dimming). Mindkét módszer a váltakozó áramú szinusz hullám egy részének levágásán alapul, de a levágás időpontja és az ebből eredő hullámforma eltérő.
Előremutató Fázishasítás (Leading Edge Dimming)
Az előremutató fázishasítás a gyakorlatban elterjedtebb és régebbi technológia. Ebben a módszerben a kapcsolóelem (általában egy triac vagy antiparallel kapcsolt SCR pár) a szinusz hullám elején, a nulla átlépés után egy bizonyos késleltetéssel kapcsol be. A hullám elejéből egy rész „levágásra” kerül, és a fennmaradó rész jut a terhelésre. A bekapcsolás időpontjának változtatásával szabályozható a terhelésre jutó effektív feszültség és áram. Az előremutató fázishasítás hirtelen áramlökéshez vezethet a bekapcsolás pillanatában, különösen induktív terhelések (például bizonyos típusú motorok) esetén. Ez zajt, vibrációt és a motor élettartamának csökkenését okozhatja. Emellett az előremutató fázishasítás által generált nem szinuszos áram hullámformák harmonikusokat tartalmaznak, amelyek zavarhatják más elektronikus eszközök működését és növelhetik a hálózati veszteségeket.
Visszamutató Fázishasítás (Trailing Edge Dimming)
A visszamutató fázishasítás egy modernebb technológia, amely a szinusz hullám végén kapcsolja ki az áramot. A kapcsolóelem (általában MOSFET-ek vagy IGBT-k) a szinusz hullám elején bekapcsol, és a hullám egy bizonyos pontján kikapcsol. Ezzel a módszerrel a szinusz hullám vége kerül „levágásra”. A visszamutató fázishasítás előnye, hogy a terhelésre jutó áram hullámformája simább, kevésbé tartalmaz hirtelen változásokat, ami csökkenti az áramlökés kockázatát és a generált harmonikusok mennyiségét. Ezáltal a motorok csendesebben és hatékonyabban működhetnek, és az elektromágneses interferencia is kisebb. A visszamutató fázishasítás általában komplexebb vezérlő áramköröket igényel, és a kapcsolóelemeknek (MOSFET-ek, IGBT-k) gyors kapcsolási sebességgel kell rendelkezniük. Emiatt a visszamutató fázishasítás-sal megvalósított szabályozók általában drágábbak lehetnek az előremutató fázishasítás-sal megvalósítottaknál.
A Fázishasításos Fordulatszám Szabályozás Előnyei
A fázishasításos fordulatszám szabályozás számos előnnyel rendelkezik, amelyek széles körű elterjedtségét magyarázzák:
- Egyszerűség és alacsony költség: Az előremutató fázishasítás-sal megvalósított áramkörök viszonylag egyszerűek és kevés alkatrészt igényelnek, ami alacsony gyártási költséget eredményez.
- Kompakt méret: A fázishasításos szabályozók általában kis méretűek, ami megkönnyíti beépítésüket különböző alkalmazásokba.
- Fokozatmentes fordulatszám szabályozás: A gyújtási szög folyamatos változtatásával a motor fordulatszáma széles tartományban, fokozatmentesen szabályozható.
- Jó hatásfok részterhelésen: Sok alkalmazásban a motor nem állandóan maximális terheléssel üzemel. A fázishasítás lehetővé teszi a motor teljesítményének a terheléshez való igazítását, ami javítja a hatásfokot részterhelésen.
- Széles körű alkalmazhatóság: A fázishasításos szabályozás AC soros motorok, univerzális motorok és bizonyos típusú aszinkron motorok fordulatszámának szabályozására is alkalmazható háztartási gépekben, kéziszerszámokban és ipari berendezésekben.
- Meglévő infrastruktúrába való könnyű integráció: AC táplálást használ, amely a legtöbb helyen elérhető.
A Fázishasításos Fordulatszám Szabályozás Hátrányai
A fázishasításos fordulatszám szabályozás előnyei mellett bizonyos hátrányokkal is rendelkezik:
- Harmonikus torzítás: A fázishasítás nem szinuszos áram hullámformákat eredményez, amelyek harmonikusokat tartalmaznak. Ezek a harmonikusok elektromágneses interferenciát okozhatnak más elektronikus eszközökben, növelhetik a hálózati veszteségeket és a motor túlzott felmelegedését.
- Nyomaték ingadozások: A nem folytonos áramellátás nyomaték ingadozásokat okozhat a motorban, ami zajt és vibrációt eredményezhet, különösen alacsony fordulatszámon.
- Korlátozott alkalmazhatóság bizonyos motortípusokhoz: A fázishasításos szabályozás nem alkalmas minden típusú AC motorhoz. Például a frekvenciaváltók hatékonyabb és kifinomultabb vezérlést biztosítanak az indukciós motorokhoz.
- Teljesítményveszteség: A fázishasítás során a szinusz hullám egy része „elveszik”, ami csökkenti a motorra jutó effektív teljesítményt.
- Zajgenerálás: Az előremutató fázishasítás hirtelen áramlökései mechanikai és elektromágneses zajt generálhatnak.
- Kompatibilitási problémák: Bizonyos motorok és elektronikus eszközök érzékenyek lehetnek a fázishasítás által generált nem szinuszos hullámformákra.
A Fázishasításos Fordulatszám Szabályozás Alkalmazási Területei
A fázishasításos fordulatszám szabályozást széles körben alkalmazzák különböző területeken, ahol az AC motorok fordulatszámának egyszerű és költséghatékony vezérlése szükséges:
- Háztartási gépek: Számos háztartási gép, mint például porszívók, ventilátorok, konyhai
