Fényvezető Szál: A Modern Optikai Kommunikáció Alapkövei és Jövőbeli Lehetőségei

A fényvezető szálak a modern kor kommunikációs infrastruktúrájának nélkülözhetetlen elemei. Lehetővé teszik a hatalmas mennyiségű adat rendkívül gyors és hatékony továbbítását nagy távolságokra, minimális jelveszteséggel. Ez a technológia forradalmasította a telekommunikációt, az internetet és számos más iparágat, és a jövőben várhatóan még jelentősebb szerepet fog betölteni az életünkben.

A Fényvezető Szál Működési Elve: A Teljes Visszaverődés Fenoménja

A fényvezető szálak működésének alapját a teljes visszaverődés fizikai jelensége képezi. A szál egy rendkívül tiszta anyagból, leggyakrabban üvegből vagy műanyagból készült vékony cső, amely két fő részből áll: a magból és a köpenyből. A mag az a belső rész, amelyen a fény terjed, míg a köpeny egy alacsonyabb törésmutatójú anyagból készült külső réteg, amely körülveszi a magot.

Amikor a fény egy optikailag sűrűbb közegből (a magból) egy optikailag ritkább közegbe (a köpenybe) érkezik egy bizonyos kritikus szögnél nagyobb beesési szögben, akkor ahelyett, hogy megtörne és kilépne a ritkább közegbe, teljes mértékben visszaverődik a határfelületről. Ezt a jelenséget nevezzük teljes belső visszaverődésnek. A fényvezető szálban a fényt a magba juttatják, és a mag és a köpeny közötti határfelületen bekövetkező ismételt teljes visszaverődéseknek köszönhetően a fény a szál teljes hosszában terjed, minimális veszteséggel.

A Törésmutató Szerepe a Fényvezetésben

A törésmutató egy anyag optikai tulajdonságát leíró mérőszám, amely megmutatja, hogy a fény milyen sebességgel terjed az adott közegben. Minél nagyobb a törésmutató, annál lassabban terjed a fény. A fényvezető szálak esetében a mag törésmutatója magasabb, mint a köpenyé. Ez a különbség teszi lehetővé a teljes belső visszaverődést. A fény a magban halad, és amikor eléri a mag-köpeny határfelületét, a beesési szög és a két anyag törésmutatójának különbsége biztosítja, hogy a fény nagy része visszaverődjön a magba, ahelyett, hogy kilépne a köpenybe.

A Kritikus Szög és a Teljes Visszaverődés Feltételei

A kritikus szög az a minimális beesési szög, amelynél a teljes belső visszaverődés bekövetkezik. Ha a fény a mag-köpeny határfelületére a kritikus szögnél kisebb szögben érkezik, akkor egy része megtörik és kilép a köpenybe. A kritikus szög értéke a mag és a köpeny törésmutatójának arányától függ. A fényvezető szálak tervezése során gondosan megválasztják a mag és a köpeny anyagát és azok törésmutatóját annak érdekében, hogy a fény hatékonyan terjedjen a szálban, még ha az meghajlik is.

A Fényvezető Szálak Típusai: Single-Mode és Multi-Mode Szálak

A fényvezető szálakat alapvetően két fő típusra osztjuk: single-mode (egymódusú) és multi-mode (többmódusú) szálakra. A két típus közötti legfontosabb különbség a mag átmérője és az általuk támogatott fényterjedési módok száma.

Single-Mode (Egymódusú) Fényvezető Szálak

Fenyvezeto Szal

A single-mode szálak rendkívül vékony maggal rendelkeznek, tipikusan 9 mikrométer átmérőjűek. Ez a kis átmérő lehetővé teszi, hogy a fény csak egyetlen módon, egyenes vonalban terjedjen a szálban. Ennek köszönhetően a single-mode szálakon a jel torzulása minimális, és a fény nagy távolságokra is hatékonyan továbbítható. A single-mode szálakat elsősorban nagy sávszélességű és nagy távolságú kommunikációs alkalmazásokban használják, mint például a távközlési hálózatokban, az internet gerinchálózatában és a tenger alatti kábelekben.

A Single-Mode Szálak Előnyei és Hátrányai

Előnyök:

  • Nagy sávszélesség: Az egyetlen terjedési mód miatt a jel torzulása minimális, ami lehetővé teszi a nagyon magas adatátviteli sebességet.

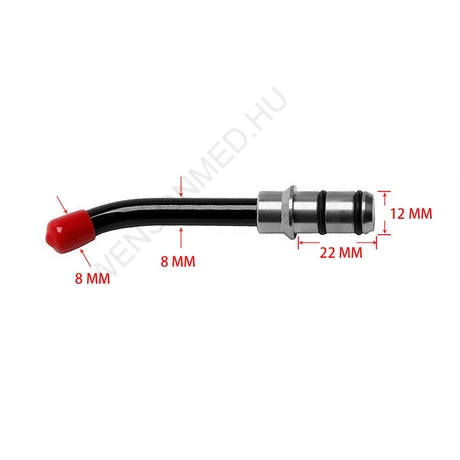

  • Fenyvezeto Szal
  • Nagy távolságú átvitel: A jelveszteség alacsony, így a jelet nagy távolságokra lehet továbbítani erősítés nélkül.
  • Fenyvezeto Szal
  • Alacsony jeldiszperzió: A különböző hullámhosszú fénykomponensek közel azonos sebességgel terjednek, így a jel nem terül szét az időben.

Hátrányok:

  • Magasabb költség: A gyártásuk és a csatlakoztatásuk precízebb technológiát igényel, ami magasabb költségekkel jár.
  • Nehezebb csatlakoztatás: A kis magátmérő miatt a szálak pontosabb illesztést igényelnek a csatlakozásoknál.
  • Speciálisabb fényforrások: Általában lézerdiódákat használnak fényforrásként, amelyek drágábbak lehetnek a LED-eknél.

Multi-Mode (Többmódusú) Fényvezető Szálak

A multi-mode szálak lényegesen nagyobb magátmérővel rendelkeznek, tipikusan 50 vagy 62,5 mikrométerrel. Ez a nagyobb átmérő lehetővé teszi, hogy a fény egyszerre több különböző úton, különböző szögben terjedjen a szálban. Emiatt a multi-mode szálakon a jel torzulása nagyobb, mint a single-mode szálakon, és a hatékony átviteli távolság is korlátozottabb. A multi-mode szálakat elsősorban rövidebb távolságú alkalmazásokban használják, mint például épületen belüli hálózatokban (LAN), adatközpontokban és ipari automatizálási rendszerekben.

A Multi-Mode Szálak Előnyei és Hátrányai

Előnyök:

  • Alacsonyabb költség: A gyártásuk és a csatlakoztatásuk kevésbé precíz technológiát igényel, ami alacsonyabb költségekkel jár.
  • Könnyebb csatlakoztatás: A nagyobb magátmérő megkönnyíti a szálak illesztését a csatlakozásoknál.
  • Olcsóbb fényforrások: Általában LED-eket vagy VCSEL lézerdiódákat használnak fényforrásként, amelyek költséghatékonyabbak lehetnek.

Hátrányok:

  • Alacsonyabb sávszélesség: A több terjedési mód miatt a jel diszperziója nagyobb, ami korlátozza a maximális adatátviteli sebességet.
  • Korlátozott átviteli távolság: A jelveszteség és a diszperzió miatt a jelet rövidebb távolságokra lehet hatékonyan továbbítani.
  • Nagyobb jeldiszperzió: A különböző terjedési módok miatt a fény különböző időpontokban érkezik a szál végére, ami a jel elkenődéséhez vezet.

A Szálak Kiválasztásának Szempontjai

A megfelelő fényvezető szál típusának kiválasztása az adott alkalmazás követelményeitől függ. Nagy sávszélességű és nagy távolságú átvitelhez a single-mode szálak a ideális választás. Rövidebb távolságú alkalmazásokhoz, ahol a költség szempontja fontosabb, a multi-mode szálak lehetnek a megfelelőbbek.

A Fényvezető Szálak Gyártási Folyamata

A fényvezető szálak gyártása egy komplex és precíz folyamat, amely magában foglalja a nyersanyagok tisztítását, az előforma (preform) készítését, a szálhúzást és a bevonatolást.

A Nyersanyagok Tisztítása

A fényvezető szálak alapanyaga rendkívül tiszta szilícium-dioxid (szilíca) vagy speciális üvegkeverékek. A gyártási folyamat első lépése a nyersanyagok alapos tisztítása a szennyeződések eltávolítása érdekében. A legkisebb szennyeződés is befolyásolhatja a szál optikai tulajdonságait és növelheti a jelveszteséget.

Az Előforma (Preform) Készítése

Fenyvezeto Szal

Az előforma egy nagyméretű üvegrúd, amelynek kémiai összetétele és törésmutató-profilja megegyezik a készülő fényvezető száléval. Az előforma készítésére többféle módszert alkalmaznak, beleértve a Modified Chemical Vapor Deposition (MCVD), a Vapor-phase Axial Deposition (VAD) és az Outside Vapor Deposition (OVD) eljárásokat. Ezek a módszerek lehetővé teszik a mag és a köpeny pontos kémiai összetételének és törésmutatójának szabályozását.

Modified Chemical Vapor Deposition (MCVD)

Az MCVD eljárás során egy forgó kvarccső belsejében gázfázisú kémiai reakciók mennek végbe magas hőmérsékleten. A reakciótermékek lerakódnak a cső belső falára, rétegenként felépítve az előformát. A mag és a köpeny különböző kémiai összetételű rétegeit egymás után viszik fel a kívánt törésmutató-profil eléréséhez.

Vapor-phase Axial Deposition (VAD)

A VAD eljárás során a kémiai reakciók a kvarccső külső felületén mennek végbe. A reakciótermékek egy porózus üvegrudat képeznek, amelyet később szinterezéssel tömörítenek átlátszó üveggé. A VAD módszerrel nagy méretű előformák gyárthatók.

Outside Vapor Deposition (OVD)

Az OVD eljárás során a kémiai reakciók egy forgó kerámia rúd körül mennek végbe. A reakciótermékek porózus üvegréteget képeznek a rúd felületén. A kerámia rudat eltávolítják, és a porózus üveghengert szinterezéssel tömörítik átlátszó előformává.

A Szálhúzás

Az elkészült előformát egy speciális berendezésbe, a szálhúzó toronyba helyezik. Az előforma alsó végét magas hőmérsékletre hevítik, amíg az megolvad és viszkózussá válik. Ezután egy húzóerőt alkalmazva vékony szálat húznak ki az olvadt üvegből. A szál átmérőjét lézeres vagy optikai mérőrendszerekkel folyamatosan ellenőrzik és szabályozzák a kívánt érték eléréséhez.

A Bevonatolás

A frissen húzott üvegszál rendkívül sérülékeny. A mechanikai sérülések és a nedvesség elleni védelem érdekében a szálat azonnal bevonatolják egy vagy több védőréteggel. Ezek a bevonatok általában műanyag alapúak, és növelik a szál szakítószilárdságát és rugalmasságát.

A Fényvezető Szálak Előnyei a Hagyományos Rézkábelekkel Szemben

Fenyvezeto Szal

A fényvezető szálak számos jelentős előnnyel rendelkeznek a hagyományos rézkábelekkel szemben, amelyek miatt széles körben elterjedtek a modern kommunikációs rendszerekben.

Nagyobb Sávszélesség

A fényvezető szálak sokkal nagyobb sávszélességet képesek biztosítani, mint a rézkábelek. Ez azt jelenti, hogy sokkal több adatot lehet rajtuk keresztül továbbítani ugyanannyi idő alatt. A rézkábelek sávszélessége frekvenciafüggő, és magasabb frekvenciákon jelentősen csökken. A fényvezető szálak a fény hullámhosszának széles tartományát képesek kihasználni, ami nagyságrendekkel nagyobb adatátviteli sebességet tesz lehetővé.

Alacsonyabb Jelveszteség

A fényvezető szálakon a jelveszteség sokkal alacsonyabb, mint a rézkábeleken. Ez azt jelenti, hogy a jelet sokkal nagyobb távolságokra lehet továbbítani erősítés nélkül. A rézkábelek ellenállása miatt a jel energiájának egy része hővé alakul, ami a jel gyengüléséhez vezet. A fényvezető szálakban a fény terjedése során fellépő veszteségek minimálisak, így a jel hosszabb távon is megőrzi erősségét.

Immunitás az Elektromágneses Zavarokkal Szemben

Fenyvezeto Szal

A fényvezető szálak nem vezetőképesek, ezért teljesen immunisak az elektromágneses interferenciával (EMI) és a rádiófrekvenciás interferenciával (RFI) szemben. Ez azt jelenti, hogy a külső elektromágneses mezők nem befolyásolják a továbbított jelet, ami megbízhatóbb adatátvitelt eredményez. A rézkábelek viszont érzékenyek az elektromágneses zavarokra, ami adatvesztéshez vagy a jel minőségének romlásához vezethet.

Kisebb Méret és Súly

A fényvezető szálak sokkal vékonyabbak és könnyebbek, mint a hasonló kapacitású rézkábelek. Ez megkönnyíti a telepítésüket és keves
