A Fi Relé 32A: A Biztonságos Áramellátás Elengedhetetlen Védőbástyája

Az elektromos áram napjaink modern társadalmának egyik legfontosabb hajtóereje. Otthonainkban, munkahelyeinken és a mindennapi életünk szinte minden területén nélkülözhetetlen. Azonban az elektromosság nem csupán hasznos, hanem potenciálisan veszélyes is lehet, ha nem megfelelően kezeljük. Az elektromos balesetek súlyos sérüléseket, sőt akár halált is okozhatnak. Éppen ezért kiemelten fontos, hogy olyan védelmi rendszereket alkalmazzunk, amelyek minimalizálják ezeknek a kockázatoknak a lehetőségét. A fi relé, más néven áramvédő kapcsoló vagy életvédelmi relé, egy olyan létfontosságú biztonsági eszköz, amely a hibaáram észlelésekor automatikusan megszakítja az áramkört, ezáltal megvédve az embereket és a berendezéseket az elektromos veszélyektől. Különösen a 32 amperes fi relék játszanak kulcsszerepet számos alkalmazási területen, a lakossági felhasználástól kezdve az ipari létesítményekig.

Mi Az A Fi Relé És Hogyan Működik?

A fi relé egy elektromechanikus védelmi eszköz, amelynek alapvető feladata a hibaáram észlelése és az áramkör azonnali megszakítása. A működési elve azon alapszik, hogy a fázisvezető(k)ön befolyó áramnak és a nulla vezetőn (háromfázisú rendszerekben a nulla vezetőn és a többi fázisvezetőn) kifolyó áramnak ideális esetben azonosnak kell lennie. Ha valahol a rendszerben szivárgás lép fel – például egy meghibásodott készülék érintésekor vagy egy szigetelési hiba következtében -, akkor a befolyó és a kifolyó áram között különbség keletkezik. Ezt a különbséget, amelyet hibaáramnak nevezünk, a fi relé érzékeli. Amint a hibaáram eléri vagy meghaladja a relé névleges érzékenységét (általában 10mA, 30mA, 100mA, 300mA vagy 500mA), a relé rendkívül gyorsan működésbe lép és megszakítja az áramkört, megakadályozva ezzel az áramütés veszélyét.

A Fi Relé Főbb Működési Elvei Részletesen

A fi relé működésének megértéséhez elengedhetetlen a belső felépítésének és az érzékelési mechanizmusának a részletes ismerete. A leggyakoribb típusú fi relék egy toroid transzformátort (áramváltót) tartalmaznak, amelyen keresztül a fázis- és a nulla vezető (illetve háromfázisú rendszerekben a fázisvezetők és a nulla vezető) áthalad. Normál működés során, amikor nincsen hibaáram, a fázisvezetőkön befolyó áramok mágneses terei éppen kioltják a nulla vezetőn (és a többi fázisvezetőn) kifolyó áramok mágneses tereit a toroid magban. Ennek eredményeként a szekunder tekercsben nem indukálódik feszültség.

Azonban, ha hibaáram lép fel – például egy ember megérint egy feszültség alatt álló alkatrészt, vagy egy készülék szigetelése megsérül, és az áram a föld felé kezd szivárogni -, akkor a befolyó és a kifolyó áramok között egyensúlytalanság jön létre. Ez az egyensúlytalanság azt eredményezi, hogy a toroid magban nem jön létre teljes mágneses tér kompenzáció, és így a szekunder tekercsben feszültség indukálódik. Ez az indukált feszültség egy érzékeny elektronikus áramkört működtet, amely aktiválja a relé kioldó mechanizmusát. A kioldó mechanizmus pedig azonnal megszakítja az áramkört a beépített kapcsoló segítségével, ezáltal megakadályozva a további áramütést vagy a tűzveszély kialakulását.

A Fi Relé Érzékenysége És Kioldási Ideje

Fi Rele 32a

A fi relé egyik legfontosabb jellemzője az érzékenysége, amelyet a névleges hibaárammal (IΔn) adnak meg. Ez az az áramérték, amelyet elérve vagy meghaladva a relének garantáltan ki kell oldania. A leggyakrabban használt érzékenységi szintek a következők:

Fi Rele 32a
  • 10 mA: Rendkívül érzékeny, elsősorban speciális területeken alkalmazzák, ahol a közvetlen érintés elleni védelem a legfontosabb (pl. orvosi berendezések).
  • 30 mA: A legelterjedtebb típus a lakossági és kereskedelmi alkalmazásokban. Hatékony védelmet nyújt a közvetlen érintésből származó áramütés ellen.
  • 100 mA: Indirekt érintés elleni védelemre és tűzvédelmi célokra használják, ahol a kisebb szivárgó áramok nem jelentenek közvetlen életveszélyt.
  • 300 mA: Elsősorban tűzvédelmi célokra alkalmazzák, valamint olyan ipari környezetben, ahol a nagyobb szivárgó áramok gyakoribbak lehetnek.
  • Fi Rele 32a
  • 500 mA: Hasonlóan a 300 mA-es típushoz, főként tűzvédelmi célokra és ipari alkalmazásokra szánták.
  • Fi Rele 32a

A fi relé másik kritikus paramétere a kioldási ideje. A szabványok (pl. IEC 61008) szigorúan szabályozzák a maximális kioldási időt a különböző hibaáramértékeknél. Például egy 30 mA-es fi relének 30 mA hibaáram esetén legfeljebb 300 ms alatt, 150 mA hibaáram esetén pedig legfeljebb 40 ms alatt ki kell oldania. Ez a rendkívül gyors reakcióidő elengedhetetlen ahhoz, hogy megakadályozza a súlyos áramütéseket és minimalizálja a sérülések kockázatát.

A 32A-es Fi Relé Specifikációi És Jelentősége

A 32 amperes fi relé azt jelenti, hogy a relé névleges árama 32 amper. Ez az érték azt a maximális áramot jelöli, amelyet a relé folyamatosan képes veszteségmentesen vezetni anélkül, hogy károsodna. A 32A-es fi relék széles körben alkalmazhatók mind a lakossági, mind a kereskedelmi és ipari szektorban, különösen olyan áramkörök védelmére, amelyek nagyobb áramfelvételű berendezéseket táplálnak. Ilyenek lehetnek például egyes háztartási gépek (pl. elektromos tűzhelyek, mosogatógépek, szárítógépek), klímaberendezések, vagy kisebb ipari gépek és berendezések. A megfelelő névleges áram kiválasztása kulcsfontosságú a biztonságos és megbízható működés szempontjából. A túlterhelés elkerülése érdekében a fi relé névleges áramának legalább akkora vagy nagyobbnak kell lennie, mint az általa védett áramkörben várható maximális áram.

A Fi Relé Típusai És Alkalmazási Területei

A különböző igényeknek és alkalmazási területeknek megfelelően többféle fi relé létezik. A legfontosabb különbségek a működési elvben, az érzékenységben és a kialakításban rejlenek.

Működési Elv Szerinti Típusok

  • Elektromechanikus fi relék: Ezek a legelterjedtebb típusok. Működésük a korábban részletezett toroid transzformátoron és mechanikus kioldó mechanizmuson alapul. Előnyük az egyszerű felépítés, a megbízhatóság és az, hogy működésükhöz nincs szükségük segédenergiaforrásra.
  • Elektronikus fi relék: Ezek a relék elektronikus áramkörrel érzékelik a hibaáramot és vezérlik a kioldó mechanizmust. Gyakran kiegészítő funkciókkal rendelkeznek, például beépített túlfeszültség-védelemmel vagy távfelügyeleti lehetőséggel. Működésükhöz segédenergiaforrásra van szükségük.

Érzékenység Szerinti Típusok

  • Nagy érzékenységű fi relék (IΔn ≤ 30 mA): Elsősorban a közvetlen érintés elleni védelemre szolgálnak lakossági, kereskedelmi és speciális (pl. orvosi) területeken.
  • Közepes érzékenységű fi relék (30 mA < IΔn ≤ 300 mA): Indirekt érintés elleni védelemre és tűzvédelmi célokra használják.
  • Kis érzékenységű fi relék (IΔn > 300 mA): Főként tűzvédelmi célokra és ipari alkalmazásokra szánták.

Kialakítás Szerinti Típusok

Fi Rele 32a
  • Kétpólusú fi relék: Egyfázisú rendszerekhez használatosak, a fázis- és a nulla vezetőt szakítják meg.
  • Négypólusú fi relék: Háromfázisú rendszerekhez alkalmazzák, a három fázisvezetőt és a nulla vezetőt szakítják meg.

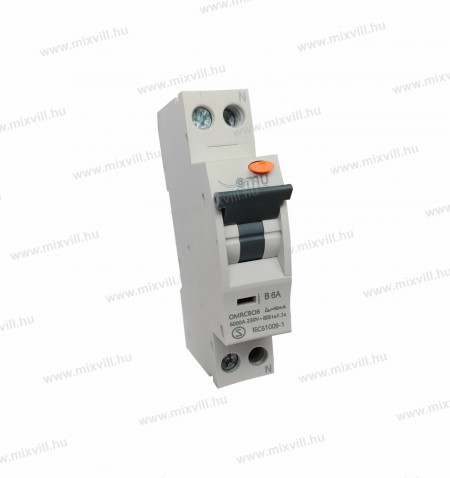

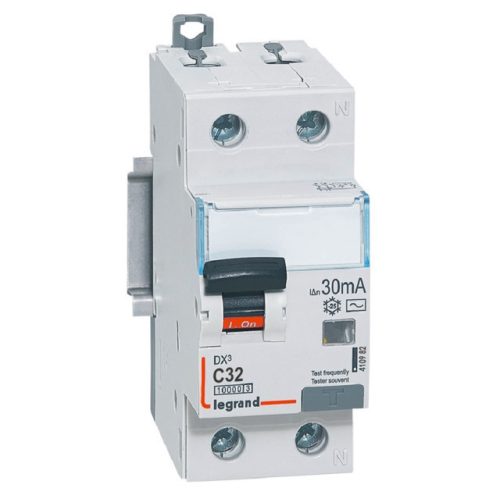

  • Kombinált fi relék (RCBO – Residual Current Circuit Breaker with Overcurrent protection): Beépített túláram- és rövidzárlatvédelemmel is rendelkeznek, így egyetlen eszközben egyesítik a fi relé és a kismegszakító funkcióit.

Speciális Fi Relé Típusok

  • Szelektív fi relék (S típus): Késleltetett kioldási jellemzővel rendelkeznek, lehetővé téve a többszintű védelem kialakítását, ahol a hibahelyhez legközelebb eső relé old ki először.
  • Immunis fi relék (A, F, B típusok): Ellenállóbbak a nem szinuszos hibaáramokkal szemben, amelyeket például egyes elektronikus berendezések (pl. frekvenciaváltók, LED-es tápegységek) okozhatnak. Az A típusú fi relék váltakozó és pulzáló egyenáramú hibaáramokra érzékenyek, az F típusúak a frekvenciaváltók által generált kevert frekvenciájú hibaáramokra is, míg a B típusúak a tiszta egyenáramú hibaáramokra is reagálnak.

A 32A-es Fi Relé Telepítése: Fontos Szempontok És Lépések

A 32A-es fi relé szakszerű telepítése elengedhetetlen a biztonságos és hatékony működéshez. A telepítést mindig képzett villanyszerelő szakembernek kell elvégeznie, aki rendelkezik a szükséges ismeretekkel és engedélyekkel. Az alábbiakban összefoglaljuk a legfontosabb szempontokat és lépéseket:

Előkészületek És Biztonsági Intézkedések

  1. Áramtalanítás: A telepítés megkezdése előtt feltétlenül áramtalanítani kell az érintett áramkört a főkapcsoló vagy a megfelelő kismegszakító lekapcsolásával. A feszültségmentességet ellenőrizni kell feszültségmérővel.
  2. Megfelelő eszközök: Biztosítani kell a szükséges szerszámokat (pl. csavarhúzók, fogók, kábelcsupaszítók, feszültségmérő) és védőfelszereléseket (pl. védőkesztyű, védőszemüveg).
  3. Dokumentáció ellenőrzése: Ellenőrizni kell a fi relé és az áramkör dokumentációját (pl. bekötési rajz, műszaki adatok).
  4. Hely kiválasztása: A fi relét olyan helyre kell telepíteni, amely könnyen hozzáférhető a teszteléshez és karbantartáshoz, valamint védett a nedvességtől és a mechanikai sérülésektől.
  5. Fi Rele 32a

A Fi Relé Bekötésének Lépései

  1. A vezetékek előkészítése: A vezetékeket a megfelelő hosszúságúra kell vágni és a végeiket le kell csupaszítani a csatlakozókhoz való rögzítéshez.
  2. A fi relé rögzítése: A fi relét általában egy DIN-sínre kell felpattintani az elosztószekrényben.
  3. A bemeneti oldali vezetékek bekötése: A fázis- és a nulla vezetőt (egyfázisú rendszerben) vagy a fázisvezetékeket és a nulla vezetőt (háromfázisú rendszerben) a fi relé bemeneti (általában felül jelölt) csatlakozóiba kell kötni. Ügyelni kell a helyes polaritásra és a szoros csatlakozásra.
  4. A kimeneti oldali vezetékek bekötése: A fi relé kimeneti (általában alul jelölt) csatlakozóihoz kell kötni az áramkör fogyasztói felé menő fázis- és nulla vezetőt (illetve fázisvezetékeket és nulla vezetőt).
  5. Földelés ellenőrzése: Ellenőrizni kell a védőföldelés (PE) folytonosságát és megfelelő bekötését, bár a fi relé önmagában nem a földelés helyességét ellenőrzi.
  6. A bekötések ellenőrzése: A bekötések szorosságát és helyességét alaposan ellenőrizni kell.

A Telepítés Utáni Ellenőrzés És Tesztelés

  1. Vizuális ellenőrzés: Meg kell győződni arról, hogy a fi relé megfelelően van rögzítve, a vezetékek nincsenek megsérülve, és a bekötések
