A Fi Relé Helyes Bekötése: Lépésről Lépésre Szakértői Útmutató

A fi relé, más néven áramvédő kapcsoló vagy életvédelmi relé, az egyik legfontosabb biztonsági berendezés otthonunkban és munkahelyünkön. Feladata, hogy megvédje az embereket az áramütés veszélyétől azáltal, hogy azonnal lekapcsolja az áramkört, ha szivárgó áramot érzékel. A fi relé helyes bekötése ezért kritikus fontosságú. Ebben a részletes útmutatóban lépésről lépésre végigvezetjük Önt a fi relé bekötésének folyamatán, kitérve a legfontosabb szempontokra, biztonsági előírásokra és a gyakori hibák elkerülésére.

Miért Nélkülözhetetlen a Fi Relé? Az Életvédelmi Kapcsoló Szerepe

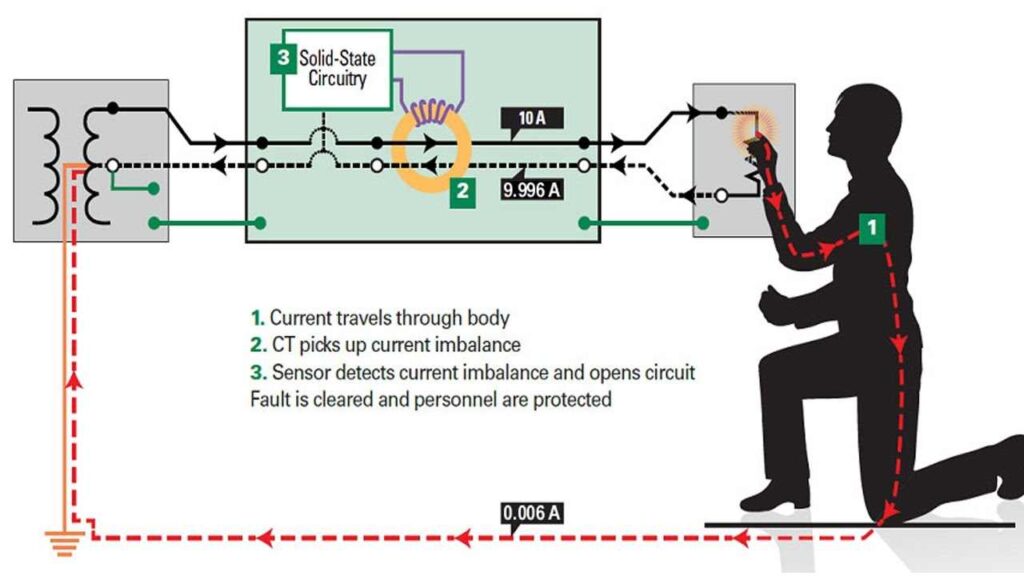

A fi relé működési elve az áramkörbe bemenő és onnan kimenő áram összehasonlításán alapul. Normál esetben ez a két áramérték megegyezik. Ha azonban valahol szivárgó áram lép fel – például egy meghibásodott háztartási gép érintésekor vagy egy sérült szigetelésű vezeték miatt -, a kimenő áram kisebb lesz, mint a bemenő. A fi relé ezt az apró különbséget (általában 30 mA vagy 300 mA) érzékeli, és rendkívül gyorsan, néhány tizedmásodperc alatt megszakítja az áramkört, megelőzve ezzel a súlyos áramütést vagy akár a halálos balesetet.

A Fi Relé Főbb Funkciói és Előnyei

  • Életvédelem: A legfontosabb funkciója az emberek védelme az áramütés ellen.
  • Tűzvédelem: Bizonyos típusú fi relék (300 mA-esek) a szivárgó áram által okozott tűzesetek megelőzésében is szerepet játszhatnak.
  • Fi Rele Helyes Bekotese
  • Berendezésvédelem: Bár nem ez a fő célja, a fi relé a berendezések meghibásodásából eredő áramszivárgást is érzékelheti.
  • Gyors reakcióidő: A fi relék rendkívül gyorsan működnek, így minimálisra csökkentik az áramütés kockázatát.
  • Automatikus működés: A hiba észlelésekor a fi relé automatikusan lekapcsol, emberi beavatkozás nélkül.

A Fi Relé Típusai: Melyik Milyen Célra Alkalmas?

Különböző típusú fi relék léteznek, amelyek eltérő érzékenységgel és tulajdonságokkal rendelkeznek. A megfelelő típus kiválasztása elengedhetetlen a hatékony védelem érdekében.

Érzékenység Szerinti Típusok

  • Magas érzékenységű (30 mA): Ezek a fi relék már nagyon kis szivárgó áram esetén is lekapcsolnak. Elsősorban az emberi élet védelmére szolgálnak, és tipikusan a fürdőszobákban, konyhákban és más nedves, veszélyes környezetben használják őket.
  • Közepes érzékenységű (100 mA): Ritkábban használják lakossági környezetben.
  • Alacsony érzékenységű (300 mA): Ezek a fi relék kevésbé érzékenyek, de a tűzvédelemben játszhatnak szerepet azáltal, hogy a nagyobb szivárgó áramot észlelik, ami túlmelegedéshez és tűzhöz vezethet.

Működési Elv Szerinti Típusok

  • Váltakozó áramú (AC típus): Csak váltakozó áramú szivárgásra érzékenyek. A régebbi installációkban gyakoriak.
  • Impulzusáramra érzékeny (A típus): A váltakozó áramú szivárgás mellett a lüktető egyenáramú szivárgásra is érzékenyek, amely például egyes elektronikus berendezések (pl. mosógépek, mosogatógépek) hibájából adódhat. A modern háztartásokban ez a típus ajánlott.
  • Sima egyenáramra érzékeny (B típus): A váltakozó, lüktető egyenáramú és sima egyenáramú szivárgásra is érzékenyek. Speciális alkalmazásokhoz, például elektromos járművek töltéséhez használják.
  • Szelektív (S típus): Késleltetett működésűek, így lehetővé teszik a többszintű védelem kialakítását. A főelosztóban helyezik el őket, és a mögöttük lévő, gyorsabban működő fi relék szelektív működését biztosítják.

A Fi Relé Helyes Bekötésének Lépései: Részletes Útmutató

Figyelem: Az elektromos munkálatok veszélyesek lehetnek, és szakképzett villanyszerelőt igényelnek. Ha nem rendelkezik a szükséges ismeretekkel és tapasztalattal, semmiképpen ne kísérelje meg a fi relé bekötését saját maga! Bízza a munkát szakemberre!

Amennyiben Ön képzett villanyszerelő, vagy csak szeretné megérteni a folyamatot, az alábbiakban részletezzük a fi relé helyes bekötésének lépéseit:

Fi Rele Helyes Bekotese

1. A Biztonság Elsődleges: Az Áramtalanítás

Minden elektromos munkálat megkezdése előtt a legfontosabb lépés az áramtalanítás. Ezt a következőképpen végezze el:

Fi Rele Helyes Bekotese
  • Kapcsolja ki a főbiztosítékot vagy az érintett áramkör kismegszakítóját az elosztószekrényben.
  • Ellenőrizze feszültségmérővel, hogy valóban megszűnt-e a feszültség azokon a vezetékeken, amelyekkel dolgozni fog. Ne bízzon a kismegszakító állapotában!
  • Helyezzen ki egy figyelmeztető táblát az elosztószekrényre, hogy mások véletlenül se kapcsolhassák vissza az áramot a munkálatok ideje alatt.

2. A Szükséges Eszközök és Anyagok Előkészítése

A fi relé bekötéséhez a következő eszközökre és anyagokra lehet szüksége:

  • A kiválasztott típusú és áramerősségű fi relé. Győződjön meg róla, hogy a fi relé megfelel a szabványoknak (pl. CE jelölés).
  • Csavarhúzók (lapos és csillag).
  • Kombinált fogó és/vagy kábelcsupaszító fogó.
  • Feszültségmérő (multiméter).
  • Vezetékek (a szükséges keresztmetszettel és színjelöléssel).
  • Sorkapcsok (ha szükséges a vezetékek összekötéséhez).
  • DIN-sín (ha a fi relét az elosztószekrénybe szereli).
  • Rögzítőelemek (csavarok, stb.).
  • Bekötési rajz (a fi reléhez mellékelt vagy az elosztószekrényen található).

3. A Bekötési Rajz Értelmezése: A Kapcsolási Séma Megértése

Minden fi reléhez tartozik egy bekötési rajz, amely megmutatja, hogyan kell a vezetékeket a megfelelő sorkapcsokra csatlakoztatni. Fontos, hogy alaposan tanulmányozza át ezt a rajzot, és értelmezze a jelöléseket. A leggyakoribb jelölések a következők:

  • L (Line): Fázisvezető (általában barna vagy fekete színű).
  • N (Neutral): Nullavezető (általában kék színű).
  • PE (Protective Earth): Védőföldelő vezető (általában zöld-sárga színű). A fi relé nem köti be a védőföldelést, az áthalad rajta.
  • 1, 3, 5… (bemeneti oldali fázisok): Többpólusú fi reléknél a bemenő fázisvezetők jelölései.
  • 2, 4, 6… (kimeneti oldali fázisok): Többpólusú fi reléknél a kimenő fázisvezetők jelölései.
  • N (kimeneti oldal): A nullavezető kimeneti oldali csatlakozója. Fontos, hogy a bemeneti és kimeneti nullavezetők külön legyenek kötve a fi relén keresztül!
  • T (Test): Tesztgomb. Ennek megnyomásával egy mesterséges szivárgó áramot idézünk elő, hogy ellenőrizzük a fi relé működését.

4. A Fi Relé Mechanikai Rögzítése

A fi relét általában egy DIN-sínre kell rögzíteni az elosztószekrényben. Ehhez a fi relén található rögzítőfüleket kell használni. Bizonyosodjon meg róla, hogy a fi relé stabilan áll a sínen.

5. A Vezetékek Csupaszítása és Előkészítése

A vezetékek végeit a megfelelő hosszúságban csupaszítsa le a kábelcsupaszító fogóval. Ügyeljen arra, hogy ne sértse meg a vezeték rézszálait. A csupaszított részeket szükség esetén sodorja össze a biztosabb érintkezés érdekében.

6. A Bemeneti Oldal Bekötése

A bekötési rajz alapján kösse be a bejövő fázisvezetőket (L vagy 1, 3, 5…) a fi relé bemeneti oldali sorkapcsaira. Szorosan húzza meg a csavarokat, hogy biztosítsa a jó elektromos kontaktust.

7. A Nullavezető Bekötése a Bemeneti Oldalon

Kösse be a bejövő nullavezetőt (N) a fi relé bemeneti oldali nulla sorkapcsára. Ez a sorkapocs általában a bemeneti fázisvezetők mellett található.

8. A Kimeneti Oldal Bekötése

A bekötési rajz alapján kösse be a kimenő fázisvezetőket (2, 4, 6…) a fi relé kimeneti oldali sorkapcsaira. Ezek a vezetékek mennek tovább a védendő áramkörök fogyasztóihoz (pl. konnektorok, lámpák).

9. A Nullavezető Bekötése a Kimeneti Oldalon

Kösse be a kimenő nullavezetőt (N) a fi relé kimeneti oldali nulla sorkapcsára. Nagyon fontos, hogy a bejövő és kimenő nullavezetők csak a fi relén keresztül legyenek összekötve! Soha ne kösse össze a bejövő és kimenő nullavezetőket a fi relén kívül! Ez a fi relé helytelen működéséhez vezethet.

10. A Védőföldelő Vezeték Bekötése

A védőföldelő vezető (PE) nem halad át a fi relén. A bejövő védőföldelő vezetéket közvetlenül a kimenő védőföldelő vezetékhez kell kötni egy sorkapocs segítségével az elosztószekrényben. Bizonyosodjon meg róla, hogy a védőföldelés folytonossága biztosított.

11. A Bekötések Ellenőrzése

Miután minden vezetéket bekötött, gondosan ellenőrizze a következőket:

  • Minden vezeték a megfelelő sorkapocsba van kötve a bekötési rajz szerint?
  • A csavarok megfelelően meg vannak húzva?
  • Nincsenek-e szabadon lógó vagy sérült vezetékek?
  • A bejövő és kimenő nullavezetők csak a fi relén keresztül vannak-e összekötve?
  • A védőföldelés folytonossága biztosított?

12. A Fi Relé Tesztelése

Az áram visszakapcsolása után elengedhetetlen a fi relé működésének tesztelése. Ezt a fi relén található tesztgomb (T) megnyomásával végezheti el. A tesztgomb megnyomásakor a fi relének azonnal le kell kapcsolnia. Ha a fi relé nem kapcsol le, valószínűleg hibás a bekötés vagy maga a fi relé. Ebben az esetben azonnal kapcsolja ki az áramot, és hívjon villanyszerelőt!

A fi relé rendszeres tesztelése (havonta vagy legalább negyedévente) rendkívül fontos a biztonság szempontjából. Csak a megfelelően
