A Fold Horgony Rejtélye: Átfogó Tanulmány a Talajban Rejlő Erőről

A fold horgony egy olyan kritikus fontosságú rögzítési megoldás, amely nélkül számos építőipari, geotechnikai és infrastrukturális projekt elképzelhetetlen lenne. A látszólag egyszerű eszköz mögött valójában komplex mérnöki tudomány és innovatív technológia áll, amely lehetővé teszi a szerkezetek biztonságos és stabil rögzítését a talajban. Ebben a részletes tanulmányban mélyrehatóan feltárjuk a fold horgony fogalmát, működési elveit, típusait, alkalmazási területeit, tervezési szempontjait, beépítési módszereit, valamint a kapcsolódó előnyöket és kihívásokat. Célunk, hogy egy átfogó képet nyújtsunk olvasóinknak erről a sokoldalú és nélkülözhetetlen technológiáról, segítve ezzel a megalapozott döntéshozatalt a különböző projektek során.

A Fold Horgony Definíciója és Alapelvei

A fold horgony, más néven talajhorgony, egy olyan rögzítőelem, amelyet a talajba vagy kőzetbe helyeznek el annak érdekében, hogy húzóerőt vegyen fel és továbbítson egy szerkezetre vagy egy másik rögzítési pontra. Alapvető célja a stabilitás biztosítása, a mozgás megakadályozása vagy a terhelések biztonságos elosztása a talajban. A működési elve a talaj ellenállásán alapul, amelyet a horgony felületén vagy a körülötte kialakuló feszültségzónában fejt ki. Ez az ellenállás teszi lehetővé, hogy a horgony ellenálljon a kihúzó erőknek anélkül, hogy elmozdulna.

A Rögzítés Mechanizmusa a Talajban

A fold horgony rögzítési mechanizmusa a talaj fizikai és mechanikai tulajdonságaitól függően változhat. Homokos talajban a rögzítés főként a súrlódáson alapul a horgony felülete és a talajszemcsék között. Agyagos talajban a kohéziós erők is jelentős szerepet játszanak a rögzítésben. Kőzetes környezetben a horgony a repedésekbe vagy furatokba ékelődve, mechanikai záródással biztosítja a stabilitást. A horgony kialakítása, mérete és a beépítési mód mind befolyásolják a kialakuló rögzítőerőt.

A Terhelésátadás Elve

Fold Horgony

A fold horgony feladata a terhelés átadása a rögzítendő szerkezetről a talajba. Ez a terhelés lehet statikus (állandó) vagy dinamikus (változó). A horgony egy feszítőelemen keresztül (például acélszál, kötél vagy rúd) kapcsolódik a szerkezethez. A meghúzás során a horgonyban feszültség keletkezik, amely a talajban ellenkező irányú erőket generál. A tervezés során kiemelten fontos a talaj teherbírásának és a horgony teherbírásának összehangolása annak érdekében, hogy a rendszer biztonságosan elviselje a várható terheléseket.

A Fold Horgony Típusai és Jellemzőik

A különböző alkalmazási területek és talajviszonyok eltérő típusú fold horgonyok kifejlesztését tették szükségessé. Az alábbiakban a leggyakoribb típusokat és azok jellemzőit mutatjuk be:

Mechanikus Horgonyok

A mechanikus horgonyok olyan eszközök, amelyek a talajban mechanikai úton rögzülnek. Ez történhet például szétnyíló elemek, ékek vagy más speciális kialakítások segítségével. Előnyük a gyors és egyszerű beépítés, valamint a viszonylag nagy teherbírás. Gyakran használják ideiglenes rögzítésekhez vagy olyan helyeken, ahol a talajviszonyok nem teszik lehetővé más típusú horgonyok alkalmazását.

Szétnyíló Horgonyok

A szétnyíló horgonyok egy központi szárból és több, kifelé nyíló karból állnak. A talajba juttatás után a karokat mechanikusan vagy hidraulikusan szétnyitják, így egy nagy felületen fejtik ki a rögzítőerőt. Különösen alkalmasak laza vagy közepesen tömör talajokhoz.

Ékes Horgonyok

Az ékes horgonyok egy vagy több ék segítségével rögzülnek a talajban. A húzóerő hatására az ékek még jobban beékelődnek a talajba, növelve a rögzítőerőt. Főként szilárdabb talajokhoz vagy kőzetekhez használják.

Befecskendezett Horgonyok (Injektált Horgonyok)

A befecskendezett horgonyok a talajjal vagy kőzettel való adhézió révén biztosítják a rögzítést. A horgony egy furatba kerül behelyezésre, majd a furatot cementiszappal vagy más kötőanyaggal injektálják. A kötőanyag megkeményedése után a horgony szilárdan rögzül a talajban. Ez a típusú horgony nagy teherbírásra képes és különböző talajviszonyokhoz alkalmazkodik.

Gyökérhorgonyok (Mikrocölöpök)

A gyökérhorgonyok vékony, nagyszilárdságú acélrudakból állnak, amelyeket kis átmérőjű furatokba helyeznek be, majd cementiszappal injektálnak. A cementiszap a talaj pórusaiba is behatol, így egy nagyszilárdságú, gyökérszerű rögzítőelem jön létre. Kiválóan alkalmasak nehezen megközelíthető helyeken vagy ahol a talaj teherbírása alacsony.

Önfúró Horgonyok

Az önfúró horgonyok egy speciális kialakítású szárral rendelkeznek, amely lehetővé teszi a horgony egyidejű fúrását és beépítését. A furatba ezután kötőanyagot injektálnak. Ez a módszer gyors és hatékony, különösen instabil talajok esetén.

Fold Horgony

Lemezhorgonyok

A lemezhorgonyok nagy felületű horgonylemezekből állnak, amelyeket a talajba süllyesztenek vagy vibrálnak be. A rögzítőerő a lemez felületén ébredő talajellenálláson alapul. Főként ideiglenes rögzítésekhez vagy kisebb terhelésekhez használják.

Fold Horgony

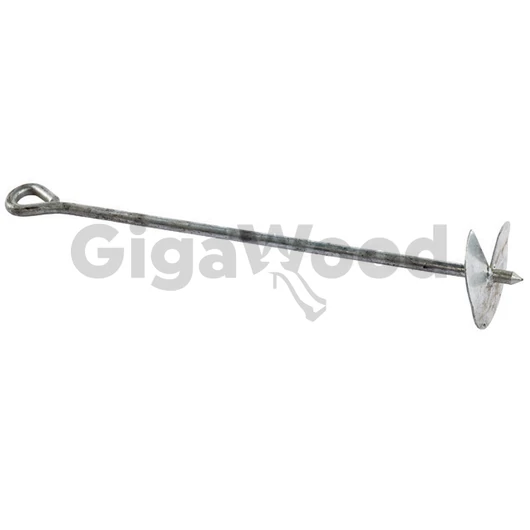

Spirálhorgonyok

A spirálhorgonyok csavarmenetes kialakításúak, és a talajba becsavarva rögzülnek. A spirális felület nagy ellenállást biztosít a kihúzással szemben. Gyorsan beépíthetők és különböző talajtípusokhoz alkalmazhatók.

A Fold Horgony Alkalmazási Területei

A fold horgonyok sokoldalúságuknak köszönhetően számos területen alkalmazásra kerülnek. Néhány példa:

Építőipar

Az építőiparban a fold horgonyokat gyakran használják ideiglenes vagy végleges rögzítésekhez. Alkalmazhatók például munkagödrök falainak megtámasztására, rézsűk stabilizálására, alaplemezek felúszásának megakadályozására, valamint különböző tartószerkezetek rögzítésére.

Munkagödrök Megtámasztása

Mély munkagödrök ásása során a talajnyomás oldalirányú erőket fejthet ki a gödör falaira, ami a falak beomlásához vezethet. A fold horgonyok segítségével a falakat hátra lehet rögzíteni a stabilabb talajrétegekbe, így biztosítva a munkaterület biztonságát.

Rézsűk Stabilizálása

Természetes vagy mesterséges rézsűk stabilitása veszélybe kerülhet a talajvíz, a csapadék vagy a gravitáció hatására. A fold horgonyok beépítésével a rézsűk megerősíthetők, megakadályozva a csúszásokat és a földcsuszamlásokat.

Fold Horgony

Alaplemezek Felúszásának Megakadályozása

Magas talajvízszint esetén az alaplemezekre felhajtóerő hat, ami a szerkezet károsodásához vezethet. A fold horgonyok segítségével az alaplemezeket le lehet rögzíteni a talajba, ellensúlyozva a felhajtóerőt.

Tartószerkezetek Rögzítése

Különböző tartószerkezetek, mint például hidak, felüljárók, távvezetékoszlopok vagy szélerőművek alapozásánál is alkalmazhatók fold horgonyok a stabilitás növelésére és a terhelések biztonságos átadására.

Geotechnika

Fold Horgony

A geotechnika területén a fold horgonyok elengedhetetlenek a talajmechanikai problémák megoldásához. Használják őket például alagutak építésénél a boltozat megtámasztására, bányákban a fejtési területek biztosítására, valamint földművek megerősítésére.

Alagutak Építése

Alagutak fúrása során a környező talaj vagy kőzet instabil lehet. A fold horgonyok segítségével a frissen fúrt alagút boltozatát azonnal meg lehet támasztani, megelőzve a beomlásokat és biztosítva a munkavégzés biztonságát.

Bányák Biztosítása

A bányákban a fejtési területek stabilitásának megőrzése kritikus fontosságú. A fold horgonyok segítségével a bányajáratok falait és mennyezetét meg lehet erősíteni, csökkentve a balesetek kockázatát.

Földművek Megerősítése

Vasúti vagy közúti töltések, gátak és más földművek stabilitása a fold horgonyok alkalmazásával jelentősen növelhető. A horgonyok megakadályozzák a talaj elmozdulását és növelik a szerkezet teherbírását.

Infrastruktúra

Az infrastrukturális projektek során is széles körben alkalmazzák a fold horgonyokat. Például távvezetékoszlopok, antennatornyok, jelzőtáblák és más magas szerkezetek rögzítésére, valamint csővezetékek és kábelek rögzítésére a talajban.

Magas Szerkezetek Rögzítése

Fold Horgony

A magas szerkezetek, mint a távvezetékoszlopok vagy az antennatornyok, nagy szélterhelésnek vannak kitéve. A fold horgonyok biztosítják a stabilitásukat és megakadályozzák a felborulásukat.

Csővezetékek és Kábelek Rögzítése

A földbe fektetett csővezetékek és kábelek stabilitásának biztosítása érdekében fold horgonyokat lehet alkalmazni, különösen laza vagy instabil talajokban.

Egyéb Alkalmazások

A fentieken túl a fold horgonyok számos más területen is hasznosak lehetnek, például ideiglenes rögzítésekhez rendezvényeken, sátrak vagy más könnyűszerkezetek rögzítéséhez, valamint speciális mérnöki feladatokhoz.

A Fold Horgony Tervezési Szempontjai

A fold horgony rendszerének sikeres megtervezése számos tényező figyelembevételét igényli. A legfontosabb szempontok közé tartozik a talajviszonyok részletes feltárása, a várható terhelések meghatározása, a horgony típusának és méretének kiválasztása, valamint a beépítési mód megtervezése.

Talajviszonyok Feltárása

A tervezés első lépése a talajviszonyok részletes feltárása geotechnikai vizsgálatok segítségével. Ez magában foglalja a talajrétegek azonosítását, a talajmechanikai paraméterek (például kohézió, belső súrlódási szög, teherbírás) meghatározását, valamint a talajvízszint megállapítását. A pontos talajadatok elengedhetetlenek a megfelelő horgony típusának és méretének kiválasztásához, valamint a teherbírásának pontos becsléséhez.

Várható Terhelések Meghatározása

A tervezés során figyelembe kell venni a fold horgonyra ható összes terhelést. Ez magában foglalja a statikus terheléseket (például a rögzítendő szerkezet súlya) és a dinamikus terheléseket (például szélterhelés, földrengés). A terhelések nagysága és iránya jelentősen befolyásolja a szükséges rögzítőerőt és a horgony kialakítását.

A Horgony Típusának és Méretének Kiválasztása

A talajviszonyok és a várható terhelések ismeretében lehet kiválasztani a legmegfelelőbb fold horgony típust és méretet. A választás során figyelembe kell venni a horgony teherbírását, a beépítésének egyszerűségét, a költségeit és az élettartamát. A horgony méretét úgy kell megválasztani, hogy a talajban megfelelő rögzítőfelületet biztosítson a várható terhelések felvételéhez.

A Beépítési Mód Megtervezése
