A Földelés Kialakításának Átfogó Útmutatója: A Biztonság és a Szabványok Alappillére
A földelés létfontosságú szerepet tölt be az elektromos rendszerek biztonságának és megbízhatóságának szavatolásában. Nem csupán egy technikai részlet, hanem az érintésvédelem alapvető eleme, amely megóvja az embereket és az állatokat az áramütés veszélyétől. Emellett elengedhetetlen a berendezések védelme a meghibásodások és a túlfeszültségek káros hatásaitól. Ez az átfogó útmutató részletesen bemutatja a földelés kialakításának minden aspektusát, a jogszabályi hátterétől a tervezési szempontokon át a gyakorlati megvalósításig és a karbantartásig.
Miért Nélkülözhetetlen a Megfelelő Földelés? A Biztonság és a Védelem Szolgálatában
A földelés elsődleges célja, hogy biztonságos utat biztosítson a hibaáramok számára a föld felé, ezáltal megakadályozva az életveszélyes áramütéseket. Ha egy elektromos berendezés meghibásodik, és a fémház érintésbe kerül a feszültség alatt álló részekkel, a földelés révén a hibaáram lejut a földbe, és a védelmi készülékek (pl. kismegszakítók, életvédelmi relék) lekapcsolják az áramkört. Ennek köszönhetően az érintés veszélytelenné válik. A megfelelően kialakított földelés nem csupán az emberi életet védi, hanem a drága elektromos berendezéseket is megóvja a túlfeszültségek és a zárlatok okozta károktól. A modern elektronikai eszközök különösen érzékenyek a feszültségingadozásokra, ezért a stabil és megbízható földelés elengedhetetlen a hosszú élettartamuk biztosításához.
Az Érintésvédelem Alapköve: A Földelés Szerepe az Elektromos Biztonságban
Az érintésvédelem komplex rendszerének egyik legfontosabb eleme a földelés. A közvetett érintés elleni védelem elvén alapul, amely azt jelenti, hogy a berendezések üzemszerűen feszültség alatt nem álló, de meghibásodás esetén feszültség alá kerülhető részeit (pl. fémházak) a földelőhálózathoz kötik. Így egy esetleges hiba során a megjelenő hibaáram a föld felé folyik, és a védelmi készülékek azonnal működésbe lépnek. A földelés hatékonysága nagymértékben függ a földelő rendszer kialakításának minőségétől, a földelő ellenállás értékétől és a rendszeres karbantartástól.
A Berendezések Védelme: A Földelés Szerepe a Túlfeszültség és a Meghibásodások Elleni Védelemben
A földelés nem csupán az érintésvédelmet szolgálja, hanem kulcsszerepet játszik az elektromos berendezések védelmében is. A túlfeszültségek, amelyek származhatnak villámcsapásból, hálózati zavarokból vagy kapcsolási folyamatokból, komoly károkat okozhatnak az elektronikai eszközökben. A megfelelően kialakított földelő rendszer képes levezetni ezeket a túlfeszültségeket a földbe, megóvva ezzel a berendezéseket a tönkremeneteltől. A finomvédelem (pl. túlfeszültség-levezetők) hatékony működéséhez is elengedhetetlen a jó minőségű földelés, amely alacsony impedanciájú utat biztosít a túlfeszültség számára a föld felé.
A Földelés Típusai és Kialakítási Módjai: A Szükségletekhez Igazodó Megoldások
A földelési rendszerek többféleképpen csoportosíthatók a földelési pont és a védővezető (PE) kapcsolatának módja szerint. A leggyakrabban alkalmazott típusok a TN-, TT- és IT-rendszerek. Mindegyik rendszernek megvannak a sajátosságai, előnyei és hátrányai, és az alkalmazásuk a konkrét körülményektől és a biztonsági követelményektől függ.
A TN-rendszer: Közvetlen Kapcsolat a Földelési Ponthoz
A TN-rendszerben a tápláló transzformátor csillagpontja közvetlenül a földelőhöz van kötve, és a berendezések védővezetői is ehhez a földelési ponthoz csatlakoznak. Ezen belül megkülönböztetünk TN-S, TN-C és TN-C-S rendszereket.
TN-S rendszer: Külön Védő- és Nullavezető
A TN-S rendszerben a védővezető (PE) és a nullavezető (N) a teljes rendszerben külön van vezetve. Ez a legbiztonságosabb TN-rendszer típus, mivel kizárja a nullavezető meghibásodása esetén a védővezetőn megjelenő veszélyes feszültséget.
TN-C rendszer: Kombinált Védő- és Nullavezető (PEN)
A TN-C rendszerben a védő- és a nullavezető egyetlen vezetőben (PEN) van egyesítve a teljes rendszerben. Ez a megoldás költséghatékonyabb lehet, de bizonyos esetekben biztonsági kockázatot jelenthet a PEN vezető szakadása esetén.
TN-C-S rendszer: Kombinált és Külön Vezetők Vegyes Alkalmazása
A TN-C-S rendszerben a tápláló oldalon a védő- és nullavezető egyesítve van (PEN), majd a fogyasztói oldalon szétválasztják őket külön PE- és N-vezetőre. Ezt a megoldást gyakran alkalmazzák meglévő TN-C rendszerek korszerűsítésekor.
A TT-rendszer: Közvetlen Földelés a Fogyasztói Oldalon
A TT-rendszerben a tápláló transzformátor csillagpontja közvetlenül a földelőhöz van kötve, de a fogyasztói oldalon a berendezések védővezetőitől független, helyi földelőhöz csatlakoztatják. Ebben a rendszerben a hibaáram a földön keresztül záródik, ezért a védelmi készülékek (pl. életvédelmi relék) kiemelt fontosságúak.
Az IT-rendszer: Szigetelt vagy Impedanciával Földelt Rendszer
Az IT-rendszerben a tápláló transzformátor csillagpontja nincs közvetlenül földelve, vagy egy nagy impedancián keresztül van földelve. A berendezések védővezetői a rendszer földelőjéhez csatlakoznak. Ebben a rendszerben egyetlen hiba esetén nem folyik nagy zárlati áram, ami növeli a folyamatos üzemeltetés biztonságát. Azonban az első hiba jelzésére intézkedni kell a hiba elhárítására, mert egy második hiba már veszélyes érintési feszültséget okozhat.
A Földelés Kialakításának Lépései: A Tervezéstől a Megvalósításig
A földelés kialakítása gondos tervezést és szakszerű kivitelezést igényel. A folyamat több lépésből áll, amelyek biztosítják a rendszer biztonságos és hatékony működését.
1. Tervezés és Szükségletfelmérés: A Kiindulópont
A földelés kialakításának első lépése a részletes tervezés és a szükségletfelmérés. Ebben a szakaszban figyelembe kell venni az épület vagy a létesítmény jellegét, az elektromos berendezések típusát és mennyiségét, a talajviszonyokat és a helyi szabványokat. A tervezés során meg kell határozni a földelő rendszer típusát, a földelők méretét és elhelyezését, valamint a potenciálkiegyenlítés szükségességét.
2. A Földelő Rendszer Elemeinek Kiválasztása: Minőség és Megfelelőség
A tervezést követően ki kell választani a földelő rendszer elemeit, beleértve a földelőszondákat, a földelőszalagokat, a földelőhálókat, a csatlakozókat és a vezetékeket. Fontos, hogy ezek az elemek megfeleljenek a vonatkozó szabványoknak és a korrózióálló anyagokból készüljenek a hosszú élettartam biztosítása érdekében.

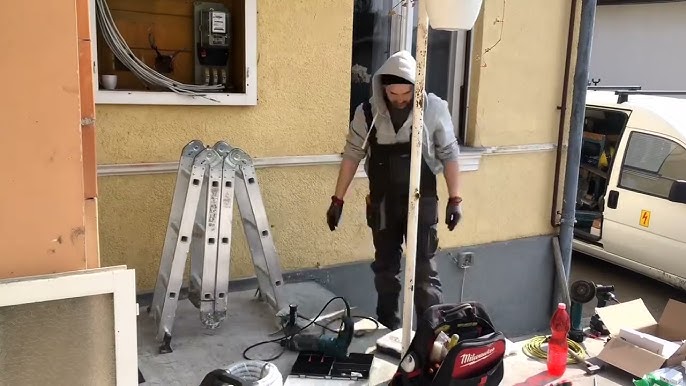

3. A Földelők Telepítése: Szakszerű Kivitelezés a Biztonságért
A földelők telepítése szakszerű munkát igényel. A földelőszondákat a megfelelő mélységbe kell leverni vagy lefúrni, a földelőszalagokat pedig a talajban vagy az épület alapjában kell elhelyezni a tervezett módon. A földelők közötti összeköttetéseket korrózióálló kötőelemekkel kell biztosítani a megbízható elektromos kontaktus érdekében.
4. A Potenciálkiegyenlítés Kialakítása: Az Érintési Feszültség Minimalizálása
A potenciálkiegyenlítés célja, hogy az épületen belül található különböző vezetőképes részek (pl. fém csövek, szerkezeti elemek) között ne alakulhasson ki veszélyes feszültségkülönbség. Ezt főpotenciálkiegyenlítő sín (EBF) és kiegészítő potenciálkiegyenlítő vezetők alkalmazásával érjük el.
5. Mérés és Ellenőrzés: A Szabványoknak Megfelelő Működés Biztosítása
A földelő rendszer telepítése után elengedhetetlen a mérés és az ellenőrzés. Meg kell mérni a földelő ellenállását, amelynek meg kell felelnie a vonatkozó szabványokban előírt értékeknek. Az ellenőrzés során vizuálisan is meg kell győződni a földelők, a csatlakozások és a vezetékek megfelelő állapotáról.
6. Dokumentáció és Jegyzőkönyv: A Nyomon Követhetőség és a Bizonyítás
A földelés kialakításáról részletes dokumentációt kell készíteni, amely tartalmazza a tervezési rajzokat, a felhasznált anyagok listáját, a mérési eredményeket és az ellenőrzés dátumát. A mérésről és az ellenőrzésről jegyzőkönyvet kell kiállítani, amelyet a hatóságok is kérhetnek.
A Földelés Szabványai és Jogszabályi Háttere: A Kötelező Előírások
A földelés kialakítását számos szabvány és jogszabály szabályozza Magyarországon. Ezek az előírások biztosítják a földelő rendszerek biztonságos és hatékony működését, valamint az érintésvédelmi követelmények teljesülését.
A Legfontosabb Szabványok: MSZ HD 60364 Sorozat és Egyéb Előírások
A földelés területén a legfontosabb szabványsorozat az MSZ HD 60364 (Épületek villamos berendezései). Ez a szabványsorozat részletesen tartalmazza a földelő rendszerek tervezésére, kivitelezésére, ellenőrzésére és karbantartására vonatkozó előírásokat. Emellett figyelembe kell venni az egyéb vonatkozó szabványokat és a nemzeti Elektromos Biztonsági Szabályzat (NEBS) előírásait is.
A Jogszabályi Háttér: Érintésvédelmi Szabályzat és Egyéb Rendeletek
A földelés kialakítását és ellenőrzését jogszabályok is előírják. Az érintésvédelmi szabályzat és más vonatkozó rendeletek meghatározzák a földelő rendszerekkel szemben támasztott követelményeket, a mérések és az ellenőrzések gyakoriságát, valamint a jegyzőkönyvezés szabályait.
A Földelő Rendszer Karbantartása és Ellenőrzése: A Hosszú Távú Biztonság Garanciája
A földelő rendszer hosszú távú biztonságos működésének érdekében rendszeres karbantartásra és ellenőrzésre van szükség. Az időjárási hatások, a talaj korróziós hatásai és a mechanikai sérülések idővel ronthatják a földelők és a csatlakozások állapotát, ami a földelő ellenállásának növekedéséhez vezethet.
Rendszeres Szemrevételezés: A Látható Hibák Felismerése
A földelő rendszer rendszeres szemrevételezése során ellenőrizni kell a földelők, a vezetékek és a csatlakozások fizikai állapotát. Keresni kell a korrózió jeleit, a sérüléseket és a meglazult kötéseket.
Periodikus Mérések: A Földelő Ellenállás Ellenőrzése
A földelő ellenállását rendszeresen meg kell mérni a vonatkozó szabványokban előírt gyakorisággal. A mérés eredményeit össze kell hasonlítani a korábbi értékekkel és a szabványos határértékekkel. Ha a földelő ellenállása a megengedettnél magasabb, haladéktalanul intézkedni kell a hiba feltárására és kijavítására.
A Jegyzőkönyvezés Fontossága: A Dokumentált Biztonság
A karbantartási és ellenőrzési munkálatokról részletes jegyzőkönyvet kell készíteni, amely tartalmazza a dátumot, a végzett tevékenységeket, a mérési eredményeket és az esetlegesen feltárt hibákat. Ez a dokumentáció bizonyítja a földelő rendszer megfelelő állapotát és a biztonsági előírások betartását.
