A Földkábel Fektetésének Átfogó Útmutatója
A modern infrastruktúra elengedhetetlen része a megbízható elektromos energiaellátás, melynek egyik kulcsfontosságú eleme a földkábelek szakszerű fektetése. A földkábelek számos előnnyel rendelkeznek a légvezetékekkel szemben, beleértve a kedvezőbb esztétikai megjelenést, a kisebb környezeti kitettséget és a nagyobb védelmet az időjárás viszontagságaival szemben. Azonban a földkábel fektetése komplex folyamat, amely gondos tervezést, precíz kivitelezést és a vonatkozó szabványok szigorú betartását igényli. Ez a részletes útmutató lépésről lépésre végigvezeti Önt a földkábel fektetésének teljes folyamatán, a kezdeti tervezési fázistól a sikeres üzembe helyezésig és a későbbi karbantartásig.
1. A Földkábel Fektetésének Előnyei és Hátrányai
Mielőtt belevágnánk a fektetés részleteibe, fontos megérteni a földkábelek alkalmazásának előnyeit és hátrányait a légvezetékekkel összehasonlítva. Ez segít megalapozott döntést hozni a projekt tervezésekor.
1.1. A Földkábelek Előnyei
- Esztétikus megjelenés: A földkábelek nem zavarják a tájképet, így különösen előnyösek lakott területeken és természeti környezetben.
- Nagyobb biztonság: A föld alatt futó kábelek védettek a széltől, jégtől, villámcsapástól és más időjárási hatásoktól, csökkentve a meghibásodások kockázatát.
- Kisebb karbantartási igény: A légvezetékekhez képest a földkábelek kevésbé vannak kitéve külső behatásoknak, ami ritkább és kevésbé költséges karbantartást eredményez.
- Jobb elektromágneses kompatibilitás: A földkábelek kisebb elektromágneses teret generálnak a környezetükben.
- Vandalizmus elleni védelem: A föld alatt futó kábelek nehezebben hozzáférhetők és rongálhatók meg.
- Nagyobb áramszállítási kapacitás: Bizonyos esetekben a földkábelek nagyobb áramot képesek biztonságosan szállítani.
1.2. A Földkábelek Hátrányai
- Magasabb kezdeti költségek: A földmunkák, a speciális kábelek és a fektetési technológiák miatt a földkábel fektetése általában drágább, mint a légvezeték építése.
- Nehezebb hibakeresés és javítás: A föld alatt futó kábelek hibáinak felderítése és javítása időigényesebb és költségesebb lehet.
- Komplexebb tervezés és engedélyeztetés: A földkábel fektetése több tervezési és engedélyeztetési lépést igényelhet, beleértve a közművek feltérképezését és az építési engedélyeket.
- Környezeti hatások: A földmunkák során a talaj szerkezete megváltozhat, és a növényzet károsodhat.
- Hőelvezetés: A föld alatt a kábelek hőelvezetése korlátozottabb lehet, ami befolyásolhatja a terhelhetőségüket.
2. A Földkábel Fektetésének Tervezési Szakasza
A sikeres földkábel fektetés alapja a gondos és részletes tervezés. Ebben a szakaszban kell meghatározni a kábel nyomvonalát, a szükséges kábel típust, a védőcsövezést, a jelölési módszereket és a kapcsolódó engedélyeket.
2.1. A Nyomvonal Kijelölése és Engedélyeztetése
Az első lépés a tervezett kábel nyomvonalának pontos kijelölése. Ezt a terület felmérésével kell kezdeni, figyelembe véve a terepviszonyokat, a meglévő építményeket, a közművezetékeket (víz, gáz, csatorna, távközlés) és a védendő területeket. A nyomvonal kijelölése során törekedni kell a legrövidebb és legbiztonságosabb útvonalra, minimalizálva a földmunkák mennyiségét és a környezeti hatásokat.
2.1.1. Közműegyeztetés
Rendkívül fontos a közműszolgáltatókkal való egyeztetés a tervezett nyomvonal mentén futó meglévő vezetékek azonosítása érdekében. A közműnyilatkozatok beszerzése elengedhetetlen a balesetek elkerülése és a meglévő infrastruktúra védelme szempontjából. A terveknek tartalmazniuk kell a meglévő közművek pontos helyét és mélységét.
2.1.2. Hatósági Engedélyek Beszerzése
A földkábel fektetéséhez gyakran szükséges különböző hatósági engedélyek beszerzése, különösen közterületen vagy védett területen történő munkavégzés esetén. Ezek az engedélyek lehetnek építési engedélyek, földmunkavégzési engedélyek, közterület-használati engedélyek stb. A szükséges engedélyek köre a projekt jellegétől és helyszínétől függ.
2.2. A Szükséges Kábel Típusának Kiválasztása
A megfelelő kábel típusának kiválasztása kritikus fontosságú a rendszer megbízható és biztonságos működése szempontjából. A választást számos tényező befolyásolja, beleértve a szállítandó áram mennyiségét, a feszültségszintet, a környezeti feltételeket (pl. talaj típusa, hőmérséklet, nedvességtartalom) és a mechanikai igénybevételeket.
2.2.1. Kábelkonstrukciók
A földkábelek különböző konstrukciókban készülnek, amelyek eltérő tulajdonságokkal rendelkeznek:
- Réz vagy alumínium vezető: A vezető anyaga befolyásolja az áramszállítási kapacitást és a költségeket. A réz jobb vezetőképességgel rendelkezik, de drágább az alumíniumnál.
- Szigetelés: A vezetőt szigetelőanyaggal vonják be a rövidzárlatok és az áramütés veszélyének elkerülése érdekében. A leggyakrabban használt szigetelőanyagok a PVC, a PE és az XLPE.
- Kitöltő réteg: A szigetelt erek közötti üres teret kitöltő anyaggal töltik ki a kábel mechanikai stabilitásának növelése érdekében.
- Belső köpeny: A kitöltő réteget egy belső köpeny védi a nedvességtől és a mechanikai sérülésektől.
- Armatúra (páncélozás): A mechanikai védelem növelésére a kábel armatúrával is ellátható, amely lehet acélszalag, acélhuzal vagy alumíniumhuzal. Az armatúra védelmet nyújt a külső behatásokkal, például ásókkal szemben.
- Külső köpeny: A legkülső réteg, amely védelmet nyújt a környezeti hatásokkal (nedvesség, vegyi anyagok, UV-sugárzás) és a mechanikai sérülésekkel szemben. A leggyakrabban használt külső köpeny anyagok a PVC és a PE.
2.2.2. Feszültségszintek
A földkábeleket különböző feszültségszintekre tervezik:
- Kisfeszültségű kábelek (LV): Általában 1 kV alatti feszültséghez használják lakossági és ipari alkalmazásokban.
- Középfeszültségű kábelek (MV): 1 kV és 35 kV közötti feszültséghez használják az elosztóhálózatokban.
- Nagyfeszültségű kábelek (HV): 35 kV feletti feszültséghez használják a távvezetékekben.
2.2.3. Speciális Kábelek
Bizonyos alkalmazások speciális kábeleket igényelhetnek, például:
- Hőálló kábelek: Magas hőmérsékletű környezetben való használatra.
- Olajálló kábelek: Olajjal vagy más vegyi anyagokkal szemben ellenálló kivitelben.
- Halogénmentes kábelek: Tűz esetén nem bocsátanak ki mérgező vagy korrozív gázokat.
2.3. A Védőcsövezés Megtervezése
A földkábelek védelme érdekében gyakran védőcsöveket használnak. A védőcsövek mechanikai védelmet nyújtanak a kábeleknek a fektetés során és a későbbi földmunkák alkalmával, valamint megkönnyítik a kábelek cseréjét vagy kiegészítését a jövőben.
2.3.1. Védőcső Típusok
Különböző típusú védőcsövek állnak rendelkezésre:
- PVC védőcsövek: Könnyűek, korrózióállóak és könnyen szerelhetők.
- PE védőcsövek: Rugalmasabbak és jobban ellenállnak a mechanikai igénybevételeknek.
- HDPE védőcsövek: Nagy sűrűségű polietilénből készült csövek, amelyek kiváló mechanikai szilárdsággal és kémiai ellenállósággal rendelkeznek.
- Beton védőcsövek: Nagy teherbírásúak és jó védelmet nyújtanak a mechanikai sérülésekkel szemben.
- Acél védőcsövek: A legnagyobb mechanikai védelmet nyújtják, de nehezebbek és korrodálódhatnak.
2.3.2. A Védőcső Méretezése
A védőcső méretének meg kell felelnie a behelyezendő kábel(ek) átmérőjének, figyelembe véve a későbbi kábelbehúzás megkönnyítését is. Általános szabály, hogy a védőcső belső átmérője legalább 1,5-szerese legyen a kábel külső átmérőjének, több kábel behúzása esetén pedig ennek megfelelően nagyobb méretű csövet kell választani.
2.4. A Kábeljelölés Megtervezése
A földkábelek nyomvonalának egyértelmű és tartós jelölése elengedhetetlen a későbbi karbantartási munkák és a véletlen károsítások elkerülése érdekében. A jelölésnek tartalmaznia kell a kábel típusát, a feszültségszintjét és a nyomvonalat jelző információkat.
2.4.1. Jelölési Módszerek
Különböző módszerek léteznek a földkábelek jelölésére:
- Jelzőszalagok: A kábel fölé, a földbe helyezett színes szalagok, amelyek figyelmeztetik a földmunkát végzőket a kábel jelenlétére. A különböző színű szalagok különböző típusú vezetékeket jelölnek (pl. piros az elektromos kábel, kék a vízvezeték, sárga a gázvezeték).
- Jelzőtáblák: A kábel nyomvonalán elhelyezett táblák, amelyek részletesebb információkat tartalmazhatnak a kábelről.
- GPS koordináták: A kábel nyomvonalának pontos GPS koordinátáinak rögzítése és tárolása digitális adatbázisban.
2.4.2. A Jelölés Szabványai
A földkábelek jelölésére vonatkozóan nemzeti és nemzetközi szabványok léteznek, amelyeket be kell tartani az egységes és érthető jelölés biztosítása érdekében.
2.5. Költségvetés Készítése
A tervezési szakasz fontos része a részletes költségvetés elkészítése, amely tartalmazza a kábelek, a védőcsövek, a szerelési anyagok, a földmunkák, az engedélyek, a munkaerő és az egyéb felmerülő költségek becslését. A pontos költségvetés segít a projekt finanszírozásának megtervezésében és a költségek ellenőrzésében.
3. A Földkábel Fektetésének Kivitelezési Szakasza

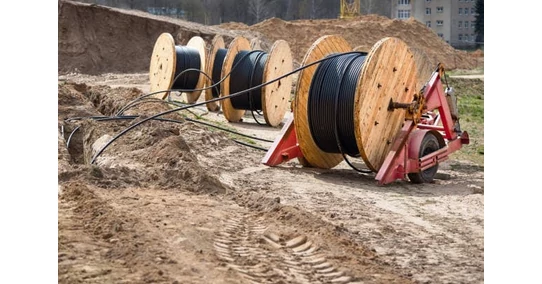

A tervezési szakasz lezárása után következik a kivitelezés, amely magában foglalja a földmunkákat, a kábelárok kiásását, a védőcsövek lefektetését, a kábel behúzását, a kábel rögzítését és a kábelárok visszatöltését.
3.1. Földmunkák és Kábelárok Kiásása
Az első lépés a tervezett nyomvonal mentén a kábelárok kiásása. Az árok mélységét és szélességét a behelyezendő kábel(ek) mérete, a védőcsövek mérete és a vonatkozó szabványok határozzák meg. Általános szabály, hogy a kisfeszültségű kábeleket legalább 0,6 méter, a közép- és nagyfeszültségű kábeleket pedig legalább 0,8-1,0 méter mélyen kell fektetni. Az árok szélességének elegendőnek kell lennie a kábel(ek) és a védőcsövek kényelmes elhelyezéséhez, valamint a munkavégzéshez.
3.1.1. A Kábelárok Kiásásának Módszerei
A kábelárok kiásása történhet kézi erővel vagy gépi erővel (pl. árokásó géppel). A választás a projekt méretétől, a terepviszonyoktól és a rendelkezésre álló erőforrásoktól függ.
3.1.2. Biztonsági Szempontok a Földmunkák során
A földmunkák során kiemelt figyelmet kell fordítani a munkavédelemre. Biztosítani kell a munkaterület megfelelő elkerítését és jelölését, a munkavállalók egyéni védőfelszerelésének használatát (pl. védősisak, védő
