Földkábeles Fogyasztásmérő Szekrény: Átfogó Útmutató a Tökéletes Választáshoz és Telepítéshez
A modern épületek és ingatlanok energiaellátásának egyik kulcsfontosságú eleme a fogyasztásmérő szekrény. Különösen igaz ez a földkábeles csatlakozással rendelkező ingatlanokra, ahol a villamos energia a föld alatt érkezik az épülethez. A megfelelő fogyasztásmérő szekrény kiválasztása és szakszerű telepítése elengedhetetlen a biztonságos és hatékony energiafelhasználás szempontjából. Ebben az átfogó útmutatóban részletesen bemutatjuk a földkábeles fogyasztásmérő szekrények világát, a különböző típusokat, a kiválasztás szempontjait, a telepítési folyamatot, a karbantartási teendőket és a legfontosabb biztonsági előírásokat.
Miért Fontos a Megfelelő Földkábeles Fogyasztásmérő Szekrény?
A fogyasztásmérő szekrény nem csupán egy doboz, amely a villanyórát rejti. Ez az a központi pont, ahol az elektromos hálózatba való csatlakozás megvalósul, és ahol a fogyasztás mérése történik. Egy nem megfelelő vagy rosszul telepített földkábeles fogyasztásmérő szekrény számos problémához vezethet, beleértve a biztonsági kockázatokat, a pontatlan mérést és a későbbi karbantartási nehézségeket. A földkábel speciális követelményeket támaszt a csatlakozás és a védelem tekintetében, ezért kiemelten fontos a megfelelő típusú és minőségű szekrény kiválasztása.
A Földkábeles Csatlakozás Jelentősége
A földkábeles energiaellátás egyre elterjedtebb megoldás, amely számos előnnyel jár a légvezetékes rendszerekkel szemben. Esztétikusabb megjelenést biztosít, kevésbé van kitéve az időjárás viszontagságainak (pl. szél, jég), és általában megbízhatóbb energiaellátást eredményez. A földkábel azonban más típusú csatlakozási és védelmi megoldásokat igényel a fogyasztásmérő szekrény részéről.
A Fogyasztásmérő Szekrény Főbb Funkciói
- A villanyóra biztonságos elhelyezése és védelme a külső hatásoktól.
- A földkábel fogadópontjának biztosítása és a hálózati csatlakozás megvalósítása.
- A túláramvédelem és a rövidzárlat elleni védelem biztosítása a mérési ponton.
- A plombálási lehetőség biztosítása a manipuláció megakadályozására.
- A későbbi karbantartási és ellenőrzési munkálatok megkönnyítése.
A Földkábeles Fogyasztásmérő Szekrények Típusai
A földkábeles fogyasztásmérő szekrények különböző típusokban léteznek, amelyek a beépítés módjában, a méretükben és a műszaki jellemzőikben térnek el egymástól. A leggyakoribb típusok a következők:
Süllyesztett Fogyasztásmérő Szekrények
A süllyesztett fogyasztásmérő szekrényeket a falba építik be, így esztétikus és helytakarékos megoldást nyújtanak. Különösen népszerűek új építésű ingatlanoknál, ahol a tervezéskor figyelembe lehet venni a szekrény méreteit és elhelyezkedését. A süllyesztett szekrények általában védettebbek a külső mechanikai hatásokkal szemben.
A Süllyesztett Szekrények Előnyei:
- Esztétikus megjelenés, a fal síkjába illeszkednek.
- Helytakarékos megoldás.
- Jobb védelem a mechanikai sérülések ellen.
A Süllyesztett Szekrények Hátrányai:
- Telepítésük munkaigényesebb, a falban ki kell alakítani a megfelelő méretű nyílást.
- Későbbi karbantartás vagy bővítés nehezebb lehet.
Felületre Szerelt Fogyasztásmérő Szekrények
A felületre szerelt fogyasztásmérő szekrényeket a falra vagy más függőleges felületre rögzítik. Telepítésük általában egyszerűbb, mint a süllyesztett szekrényeké, és meglévő épületeknél is könnyen alkalmazhatók. A felületre szerelt szekrények könnyebben hozzáférhetők karbantartás céljából.
A Felületre Szerelt Szekrények Előnyei:
- Egyszerűbb és gyorsabb telepítés.
- Könnyebb hozzáférés karbantartáshoz és ellenőrzéshez.
- Meglévő épületeknél is könnyen alkalmazható.
A Felületre Szerelt Szekrények Hátrányai:
- Kevésbé esztétikus megjelenés, kilógnak a fal síkjából.
- Könnyebben sérülhetnek mechanikai hatások következtében.

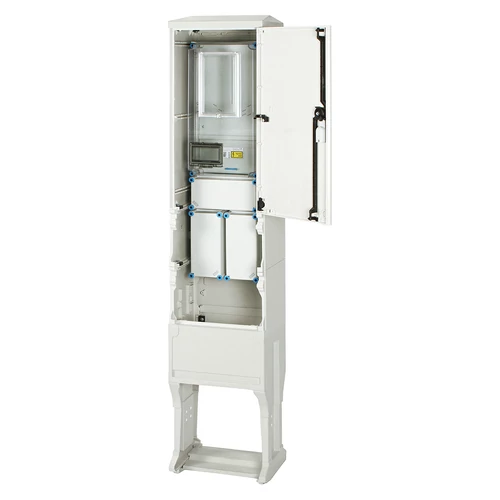

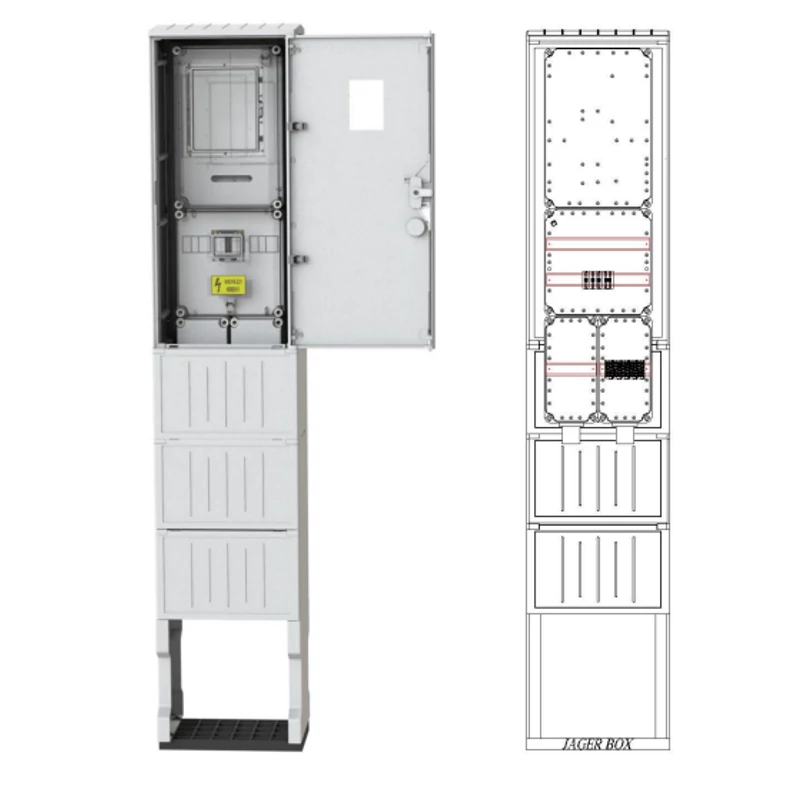

Szabadon Álló Fogyasztásmérő Szekrények
A szabadon álló fogyasztásmérő szekrényeket általában nagyobb energiaigényű létesítményeknél vagy olyan helyeken alkalmazzák, ahol nincs lehetőség fali beépítésre. Ezek a szekrények robusztusabb kialakításúak és nagyobb helyet foglalnak el.
A Szabadon Álló Szekrények Előnyei:
- Nagyobb belső tér a több mérőeszköz és védelmi elem elhelyezéséhez.
- Robusztus kialakítás, jó mechanikai védelem.
- Könnyű hozzáférés minden oldalról.
A Szabadon Álló Szekrények Hátrányai:
- Nagyobb helyigény.
- Kevésbé esztétikus megjelenés lakossági környezetben.
Egyedi Méretű és Kialakítású Szekrények
Bizonyos esetekben szükség lehet egyedi méretű és kialakítású fogyasztásmérő szekrényekre. Ezeket speciális igényekhez igazítják, például ha korlátozott a rendelkezésre álló hely, vagy ha különleges műszaki követelményeknek kell megfelelniük.
A Földkábeles Fogyasztásmérő Szekrény Kiválasztásának Szempontjai
A megfelelő földkábeles fogyasztásmérő szekrény kiválasztása több tényezőtől függ. Fontos figyelembe venni az ingatlan energiaigényét, a rendelkezésre álló helyet, a beépítés módját és a vonatkozó szabványokat.
Az Ingatlan Energiaigénye
A szekrény méretét és a benne elhelyezhető mérőeszközök számát az ingatlan várható energiafogyasztása határozza meg. Egy nagyobb energiaigényű háztartás vagy egy ipari létesítmény nagyobb és több mérőhellyel rendelkező szekrényt igényelhet.
A Rendelkezésre Álló Hely
A beépítés helye jelentősen befolyásolja a szekrény típusának megválasztását. Szűkös hely esetén a süllyesztett szekrény lehet a legjobb megoldás, míg nagyobb hely esetén a felületre szerelt vagy szabadon álló szekrény is szóba jöhet.
A Beépítés Módja
Ahogy korábban említettük, a szekrény beépítési módja (süllyesztett, felületre szerelt, szabadon álló) jelentősen befolyásolja a telepítési folyamatot és az esztétikai megjelenést.
A Műszaki Követelmények és Szabványok
A fogyasztásmérő szekrényeknek meg kell felelniük a vonatkozó magyar és európai szabványoknak (pl. MSZ EN 61439). Ezek a szabványok biztosítják a szekrények biztonságos és megbízható működését. Különös figyelmet kell fordítani a védettségi fokozatra (IP-védettség), amely megmutatja, hogy a szekrény mennyire ellenálló a porral és a vízzel szemben.
A Szekrény Anyaga és Kialakítása
A fogyasztásmérő szekrények általában fémből vagy műanyagból készülnek. A fém szekrények robusztusabbak és jobb mechanikai védelmet nyújtanak, míg a műanyag szekrények korrózióállóbbak és könnyebbek. A szekrény kialakításának meg kell felelnie a benne elhelyezendő eszközök (villanyóra, kismegszakítók, stb.) méreteinek és a könnyű hozzáférés követelményeinek.
A Plombálási Lehetőség
A fogyasztásmérő szekrénynek rendelkeznie kell olyan kialakítással, amely lehetővé teszi a plombálást. Ez megakadályozza a jogosulatlan hozzáférést és a manipulációt a mérőeszközökkel.
A Karbantartási Szempontok
A szekrény kiválasztásakor érdemes figyelembe venni a későbbi karbantartási munkálatok szempontjait is. Egy jól megtervezett és könnyen hozzáférhető szekrény megkönnyíti az ellenőrzéseket és a szükséges javításokat.
A Földkábeles Fogyasztásmérő Szekrény Telepítése
A földkábeles fogyasztásmérő szekrény telepítése szakképzett villanyszerelő feladata. A nem szakszerű telepítés komoly biztonsági kockázatokat jelenthet és a hálózati előírások megsértéséhez vezethet.
A Telepítés Előtti Teendők
- A megfelelő típusú és méretű szekrény kiválasztása az energiaigénynek és a helyi adottságoknak megfelelően.
- A telepítés helyének előkészítése (pl. falnyílás kialakítása süllyesztett szekrény esetén).
- A szükséges engedélyek beszerzése a helyi áramszolgáltatótól.
- A földkábel bevezetési pontjának előkészítése.
- A szükséges védőcsövek és kábelvezető rendszerek kiépítése.
A Telepítés Lépései
- A szekrény rögzítése a falra vagy a szabadon álló tartószerkezetre.
- A földkábel bevezetése a szekrénybe a megfelelő tömszelencéken keresztül.
- A földkábel bekötése a szekrényben található fogadópontra a vonatkozó szabványoknak megfelelően.
- A túláramvédelmi eszközök (pl. biztosítékok, kismegszakítók) és a villanyóra beszerelése a szekrénybe.
- A belső vezetékek bekötése a mérőeszközökhöz és a védelmi elemekhez.
- A szekrény ajtajának felszerelése és a plombálási lehetőség ellenőrzése.
- A telepítés utáni ellenőrzés és a jegyzőkönyv elkészítése.
- A kész rendszer átadása az áramszolgáltatónak és az ügyfélnek.
A Földkábel Bekötésének Speciális Szempontjai
A földkábel bekötése a fogyasztásmérő szekrényben különös figyelmet igényel a megfelelő érintésvédelem és a potenciálkiegyenlítés biztosítása érdekében. A földkábel árnyékolását és a védővezetőt szakszerűen kell bekötni a szekrény földelőpontjára.
A Földkábeles Fogyasztásmérő Szekrény Karbantartása
A földkábeles fogyasztásmérő szekrény rendszeres karbantartása hozzájárul a biztonságos és megbízható működéshez. A karbantartási feladatokat is szakképzett villanyszerelőnek kell elvégeznie.
Rendszeres Ellenőrzések
- A szekrény külső állapotának ellenőrzése (sérülések, korrózió).
- A plombák épségének ellenőrzése.
- A belső kötések szorosságának ellenőrzése.
- A védelmi eszközök (pl. kismegszakítók) működésének ellenőrzése.
- A szellőzés biztosítása (ha szükséges).
Szükséges Javítások és Cserék
Ha az ellenőrzések során hibákat vagy sérüléseket észlelnek, azokat haladéktalanul ki kell javítani. Ez magában foglalhatja a sérült vezetékek cseréjét, a lazult kötések meghúzását vagy a meghibásodott védelmi eszközök cseréjét.
Tisztítás
A szekrény belsejét rendszeresen tisztítani kell a portól és a szennyeződésektől, amelyek befolyásolhatják az alkatrészek működését és a hőelvezetést.
Biztonsági Előírások és Szabványok
A földkábeles fogyasztásmérő szekrények telepítésére és használatára szigorú biztonsági előírások és szabványok vonatkoznak. Ezek célja az élet- és vagyonbiztonság védelme.
Fontos Szabványok
- MSZ EN 61439: Kisfeszültségű kapcsolóberendezés és vezérlőberendezés szerelvények.
- Érintésvédelmi szabványok (
