Gipszkarton kötődoboz méretek: A részletes útmutató a professzionális elektromos szereléshez

A gipszkarton kötődobozok elengedhetetlen elemei minden modern épület elektromos hálózatának. Ezek a látszólag egyszerű alkatrészek biztosítják az elektromos vezetékek biztonságos és rendezett csatlakoztatását a gipszkarton falakban és mennyezetekben. A megfelelő kötődoboz méretének kiválasztása kulcsfontosságú a sikeres és biztonságos elektromos szereléshez. Ebben a átfogó útmutatóban részletesen bemutatjuk a piacon elérhető különböző gipszkarton kötődoboz méreteket, azok alkalmazási területeit, a választási szempontokat és a beépítésükkel kapcsolatos legfontosabb tudnivalókat.
A gipszkarton kötődobozok alapvető funkciói és jelentősége
A kötődobozok elsődleges feladata az elektromos vezetékek biztonságos összekötése és szigetelése. A gipszkarton falakba épített kötődobozok speciális kialakítással rendelkeznek, amely lehetővé teszi a stabil rögzítést a vékonyabb falvastagság mellett is. Nélkülük a vezetékek szabadon lennének a falban, ami számos biztonsági kockázatot hordozna magában, beleértve a zárlat veszélyét és a tűz keletkezésének lehetőségét. Ezenkívül a kötődobozok védelmet nyújtanak a mechanikai sérülésekkel szemben, és megkönnyítik a későbbi karbantartási vagy javítási munkálatokat is. A helyesen megválasztott és beépített kötődobozok hozzájárulnak az elektromos rendszer hosszú távú megbízhatóságához és biztonságához.
Miért elengedhetetlen a megfelelő kötődoboz méretének kiválasztása?
A kötődoboz mérete nem csupán egy technikai részlet; jelentős hatással van a szerelés minőségére, a biztonságra és a későbbi bővítések lehetőségére is. Egy túl kicsi kötődoboz esetén a vezetékek zsúfoltan helyezkednek el, ami megnehezíti a bekötést, növeli a sérülés veszélyét és akadályozhatja a megfelelő szellőzést, ami túlmelegedéshez vezethet. Ezzel szemben egy túl nagy kötődoboz felesleges helyet foglal el a falban, és bonyolultabbá teheti a rögzítést, különösen vékonyabb gipszkarton esetén. A megfelelő méretű kötődoboz optimális helyet biztosít a vezetékek biztonságos elhelyezéséhez, a kötőelemek számára és a későbbi esetleges módosításokhoz is.
A nem megfelelő méretű kötődobozok lehetséges következményei:

- Szerelési nehézségek: A szűk hely megnehezíti a vezetékek bekötését és a kötőelemek elhelyezését.
- Nagyobb sérülésveszély: A zsúfolt vezetékek könnyebben megsérülhetnek a szerelés során vagy később.
- Túlmelegedés kockázata: A rossz szellőzés miatt a vezetékek és a kötőelemek túlmelegedhetnek, ami a szigetelés károsodásához és akár tűzhöz is vezethet.
- Korlátozott bővítési lehetőségek: Egy megtelt kötődobozban nem lehet újabb vezetékeket vagy kötéseket elhelyezni.
- Nem szabványos bekötések: A kényszerhelyzetben nem szabványos megoldások alkalmazására kerülhet sor, ami veszélyes lehet.
- Nehezebb karbantartás: A zsúfolt dobozokban a hibakeresés és a javítás bonyolultabbá válik.

A gipszkarton kötődobozok szabványos méretei és jellemzőik
A piacon számos különböző gipszkarton kötődoboz méret érhető el, amelyek különböző alkalmazási területekre lettek tervezve. A szabványos méretek általában a leggyakrabban használtak, és ideálisak a legtöbb lakossági és kereskedelmi elektromos szerelési munkához. A méretek megadásakor általában a átmérőt és a mélységet szokták feltüntetni milliméterben (mm).
A leggyakoribb szabványos gipszkarton kötődoboz méretek:
- Ø60 mm x 40 mm: Ez az egyik legelterjedtebb méret. Ideális fali aljzatokhoz, kapcsolókhoz és kisebb áramkörök bekötéséhez. A 40 mm-es mélység elegendő helyet biztosít a legtöbb szabványos szerelvény számára.
- Ø60 mm x 60 mm: A mélyebb változat több helyet kínál a vezetékek és a kötőelemek számára. Különösen ajánlott, ha több vezeték fut össze egy pontban, vagy ha nagyobb méretű szerelvényeket kell beépíteni.

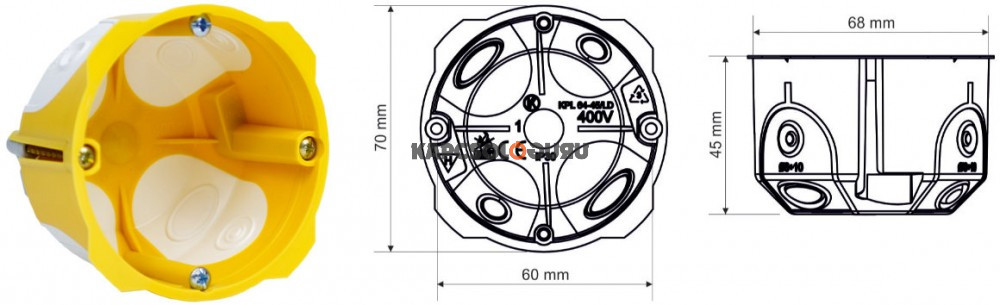

- Ø68 mm x 45 mm: Ez a méret szintén gyakori, és egy kicsit nagyobb átmérőjének köszönhetően kényelmesebb munkaterületet biztosít a szereléshez. A 45 mm-es mélység elegendő a legtöbb alkalmazáshoz.
- Ø68 mm x 65 mm: A 65 mm-es mélység extra helyet biztosít a bonyolultabb bekötésekhez vagy a nagyobb számú vezeték elhelyezéséhez.
A szabványos méretek előnyei:
- Széleskörű elérhetőség: Könnyen beszerezhetők a legtöbb építőanyag-kereskedésben és szaküzletben.
- Kompatibilitás: A legtöbb szabványos elektromos szerelvény (aljzatok, kapcsolók) ezekhez a méretekhez lett tervezve.
- Költséghatékonyság: Általában kedvezőbb árúak a speciális méreteknél.
- Egyszerű beépítés: A szabványos méretekhez sokféle beépítési tartozék és eszköz áll rendelkezésre.
Speciális gipszkarton kötődoboz méretek és alkalmazásaik
A szabványos méreteken kívül léteznek speciális gipszkarton kötődoboz méretek is, amelyek bizonyos egyedi igényekhez és alkalmazásokhoz lettek kifejlesztve. Ezek a dobozok eltérhetnek átmérőjükben, mélységükben, vagy akár a formájukban is.
Különleges méretű és kialakítású kötődobozok:
- Nagyobb átmérőjű kötődobozok (pl. Ø80 mm, Ø90 mm): Ezek a dobozok több helyet biztosítanak a nagyon sűrű vezetékösszekötésekhez vagy speciális, nagyobb méretű szerelvényekhez. Gyakran alkalmazzák őket olyan helyeken, ahol több áramkör fut össze.
- Lapos kötődobozok (kis mélységű): Olyan helyeken használatosak, ahol a gipszkarton mögött korlátozott a hely, például álmennyezeteknél vagy vékonyabb falaknál. A kis mélységük miatt kevesebb helyet foglalnak el.

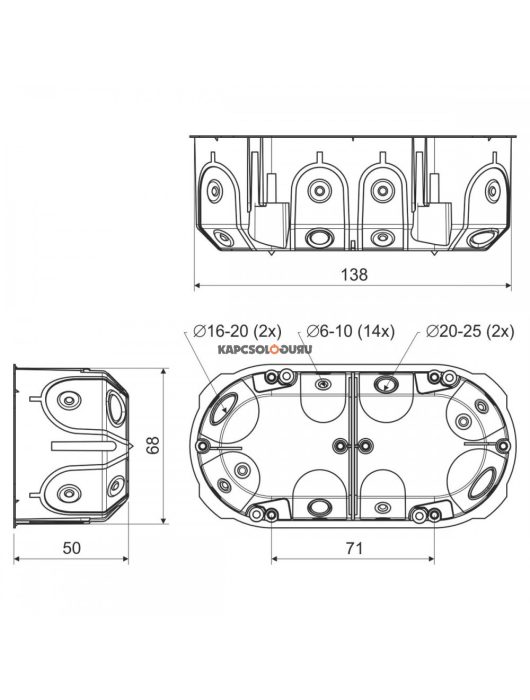

- Többes kötődobozok (összekapcsolható dobozok): Ezek a dobozok egymáshoz kapcsolhatók, így lehetőség nyílik több szerelvény egymás mellé történő beépítésére (pl. dupla aljzat). A méretük moduláris, azaz a szükséges számú doboz kapcsolható össze.
- Vízálló kötődobozok (IP védettségű): Különleges tömítéssel rendelkeznek, és nedves vagy párás környezetben (pl. fürdőszoba, konyha) használhatók a vezetékek védelmére a vízzel szemben. A méretük a szabványos méreteken belül változhat.
- Süllyesztett kötődobozok: Ezek a dobozok a gipszkarton síkjába süllyednek, így a szerelvények esztétikusan illeszkednek a falba. A méretük a beépítendő szerelvény típusától függ.
- Felületre szerelhető kötődobozok: Ezeket a dobozokat nem a falba süllyesztik, hanem a felületére rögzítik. Általában ott alkalmazzák, ahol a fal szerkezete nem teszi lehetővé a süllyesztést. A méretük változatos lehet.

Mikor érdemes speciális méretű kötődobozt választani?
- Nagyobb vezetékmennyiség esetén: Ha egy pontban sok vezeték fut össze, egy nagyobb vagy mélyebb doboz biztosíthat elegendő helyet.
- Speciális szerelvényekhez: Egyes nagyobb méretű vagy egyedi kialakítású szerelvényekhez speciális méretű kötődoboz szükséges.
- Korlátozott beépítési hely esetén: Álmennyezeteknél vagy vékonyabb falaknál a lapos kötődobozok jelenthetnek megoldást.
- Több szerelvény egymás mellé történő beépítésekor: A többes kötődobozok esztétikus és praktikus megoldást kínálnak.
- Nedves vagy párás környezetben: A vízálló kötődobozok elengedhetetlenek a biztonságos elektromos szereléshez.
- Felületi szerelés esetén: Ha a falba süllyesztés nem lehetséges, a felületre szerelhető dobozok kínálnak alternatívát.
A gipszkarton kötődoboz méretének kiválasztásának szempontjai
A megfelelő gipszkarton kötődoboz méretének kiválasztása több tényezőtől is függ. Fontos figyelembe venni az elektromos rendszer igényeit, a beépítendő szerelvényeket és a rendelkezésre álló helyet.
Főbb szempontok a méret kiválasztásakor:
- A bekötendő vezetékek száma és vastagsága: Minél több és vastagabb vezeték fut össze egy pontban, annál nagyobb méretű kötődobozra lesz szükség. Biztosítani kell elegendő helyet a vezetékek kényelmes elhelyezéséhez és a kötőelemek számára.
- A beépítendő elektromos szerelvény típusa és mérete: A különböző aljzatok, kapcsolók és egyéb szerelvények eltérő mélységet és helyigényt támasztanak. Ellenőrizni kell a szerelvény gyártójának ajánlásait a megfelelő kötődoboz méretére vonatkozóan.
- A gipszkarton fal vagy mennyezet vastagsága: A kötődoboz rögzítéséhez megfelelő vastagságú gipszkartonra van szükség. A túl vékony gipszkarton nem biztosítja a stabil rögzítést. A legtöbb gipszkarton kötődoboz szabványos 12,5 mm-es gipszkartonhoz van tervezve, de léteznek speciális dobozok vékonyabb vagy vastagabb lapokhoz is.
- A rendelkezésre álló hely a gipszkarton mögött: Ha a gipszkarton mögött szűk a hely (pl. szigetelés vagy más szerkezetek miatt), akkor egy kisebb mélységű vagy lapos kötődoboz lehet a megfelelő választás.
- A jövőbeli bővítések lehetősége: Ha valószínűsíthető, hogy a jövőben újabb vezetékeket vagy szerelvényeket kell majd bekötni, érdemes egy kicsit nagyobb méretű kötődobozt választani, hogy legyen elegendő tartalék hely.
- A biztonsági előírások és szabványok: Az elektromos szerelésre vonatkozó helyi és nemzeti szabványok előírhatják bizonyos minimális méreteket vagy típusokat a kötődobozokra vonatkozóan. Ezeket mindenképpen be kell tartani.
- A szerelő személyes preferenciái: A tapasztalt szerelőknek lehetnek bevált preferenciáik a különböző méretű kötődobozokkal kapcsolatban, figyelembe véve a könnyű szerelhetőséget és a praktikusságot.

Gyakori hibák a kötődoboz méretének kiválasztásakor:
- Alulméretezés: Túl kicsi doboz választása, ami zsúfoltsághoz és szerelési nehézségekhez vezet.
- Figyelmen kívül hagyott vezetékvastagság: Nem veszik fig
