A Golyós Fióksínek Méreteinek Átfogó Világa: Útmutató a Tökéletes Fiók Megvalósításához

Golyos Fioksin Meretek

A golyós fióksínek a modern bútorgyártás és barkácsolás nélkülözhetetlen elemei. Ezek a precíziós mechanizmusok biztosítják a fiókok sima, csendes és megbízható működését. A megfelelő méretű és típusú golyós fióksín kiválasztása kulcsfontosságú a funkcionalitás, a tartósság és a felhasználói élmény szempontjából. Ebben a részletes útmutatóban feltárjuk a golyós fióksínek méreteinek teljes spektrumát, segítve Önt a legideálisabb megoldás megtalálásában projektjéhez.

A Golyós Fióksínek Működési Elve és Előnyei

A golyós fióksínek működésének alapja a két vagy több egymásban elcsúszó elem között elhelyezkedő apró golyók. Ezek a golyók minimalizálják a súrlódást, lehetővé téve a fiók könnyed és erőkifejtés nélküli mozgatását. A golyós konstrukció számos előnnyel jár:

  • Sima és csendes működés: A golyók gördülése szinte hangtalan mozgást biztosít.
  • Nagy teherbírás: A golyók egyenletesen osztják el a terhelést, így a sínek jelentős súlyt képesek elviselni.
  • Hosszú élettartam: A precíz gyártás és a minőségi anyagok garantálják a sínek tartósságát.
  • Könnyű szerelés: A legtöbb golyós fióksín egyszerűen rögzíthető a fiókhoz és a bútor korpuszához.
  • Változatos típusok és méretek: Számos különböző típus és méret áll rendelkezésre az egyedi igények kielégítésére.

A Golyós Fióksínek Legfontosabb Méretei és Paraméterei

A golyós fióksínek kiválasztásakor számos méretet és paramétert kell figyelembe venni. Ezek közül a legfontosabbak:

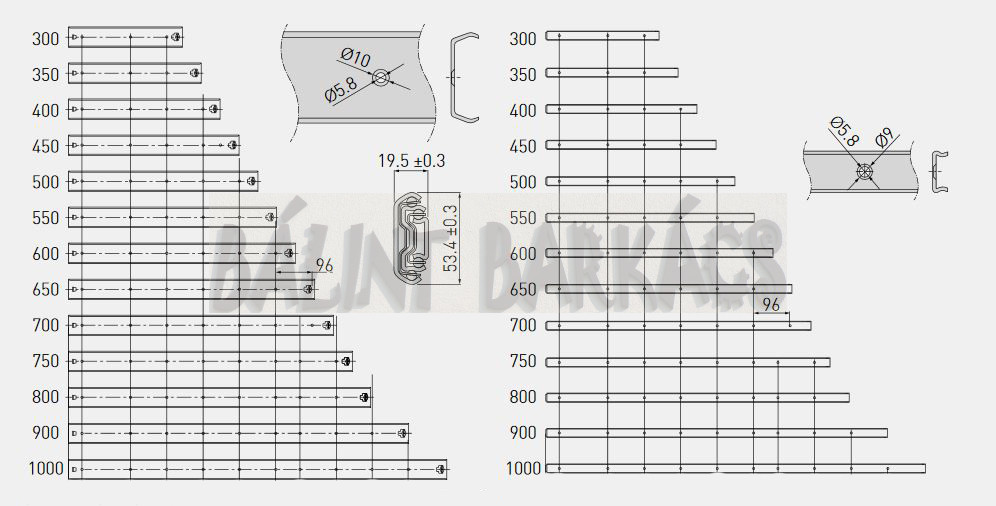

A Sín Hossza (Névleges Hossz)

A sín hossza, más néven névleges hossz, a becsukott állapotban lévő sín teljes hosszát jelenti. Ezt a méretet általában milliméterben (mm) vagy hüvelykben (inch) adják meg. A rendelkezésre álló hely és a kívánt fiók kihúzási mértéke alapján kell kiválasztani a megfelelő sínhosszt. A leggyakoribb névleges hosszak a következők:

  • 250 mm (10 hüvelyk): Kisebb fiókokhoz, például éjjeliszekrényekhez, íróasztalokhoz.
  • Golyos Fioksin Meretek
  • 300 mm (12 hüvelyk): Általános méret, sokféle felhasználásra alkalmas.
  • 350 mm (14 hüvelyk): Közepes méretű fiókokhoz.
  • 400 mm (16 hüvelyk): Nagyobb fiókokhoz, például komódokhoz.
  • 450 mm (18 hüvelyk): Szélesebb fiókokhoz.
  • 500 mm (20 hüvelyk): Mélyebb fiókokhoz.
  • 550 mm (22 hüvelyk): Nagyon mély fiókokhoz.
  • 600 mm (24 hüvelyk) és afelett: Speciális, extra mély fiókokhoz, például ipari vagy konyhai alkalmazásokhoz.

Fontos megjegyezni, hogy a névleges hossz nem feltétlenül egyezik meg a fiók tényleges kihúzási hosszával. Ez a kihúzás típusától függ.

A Sín Szélessége (Beépítési Szélesség)

A sín szélessége, vagy beépítési szélesség, a sín két oldala közötti távolságot jelenti. Ez a méret kritikus a fiók és a korpusz közötti megfelelő illeszkedéshez. A legtöbb golyós fióksín szabványos beépítési szélességgel rendelkezik, amely általában 12,7 mm (1/2 hüvelyk) mindkét oldalon, így a fiók és a korpusz oldala között összesen 25,4 mm (1 hüvelyk) helyre van szükség. Azonban léteznek ettől eltérő, speciális beépítési szélességű sínek is, amelyeket egyedi tervezési igényekhez használnak.

A Sín Magassága (Beépítési Magasság)

A sín magassága, vagy beépítési magasság, a sín függőleges méretét jelenti becsukott állapotban. Ez a méret befolyásolja a fiók belső magasságát és a rendelkezésre álló helyet a fiók alatt és felett. A leggyakoribb beépítési magasságok általában 45 mm körül vannak, de léteznek alacsonyabb profilú (low profile) sínek is, amelyek kevesebb helyet foglalnak el.

A Kihúzás Mértéke

A kihúzás mértéke azt mutatja meg, hogy a fiók mennyire húzható ki a korpuszból a sín segítségével. Három fő típust különböztetünk meg:

Részleges Kihúzású Fióksínek

A részleges kihúzású fióksínek lehetővé teszik a fiók körülbelül háromnegyedének kihúzását. Ez a típus költséghatékony megoldás a legtöbb általános felhasználásra, ahol nem feltétlenül szükséges a fiók teljes tartalmának elérése.

Golyos Fioksin Meretek

Teljes Kihúzású Fióksínek

A teljes kihúzású fióksínek lehetővé teszik a fiók teljes hosszának kihúzását, így a fiók teljes tartalma könnyen hozzáférhetővé válik. Ezek a sínek ideálisak mélyebb fiókokhoz, konyhai fiókokhoz és olyan helyzetekhez, ahol a maximális hozzáférés fontos.

Túlhúzású Fióksínek

A túlhúzású fióksínek lehetővé teszik a fiók teljes hosszánál nagyobb mértékű kihúzását. Ez a típus különösen hasznos olyan alkalmazásoknál, ahol a fiók hátuljához is könnyen hozzá kell férni, például speciális tárolórendszerekben vagy ipari környezetben.

A Teherbírás

A teherbírás azt a maximális súlyt jelenti, amelyet egy pár fióksín biztonságosan elbír. Ezt a paramétert általában kilogrammban (kg) vagy fontban (lb) adják meg. A szükséges teherbírás a fiókban tárolt tárgyak súlyától függ. A leggyakoribb teherbírási tartományok a következők:

  • Alacsony teherbírás (kb. 10-25 kg): Könnyű tárgyakhoz, például irodai fiókokhoz, kisebb tárolókhoz.
  • Közepes teherbírás (kb. 25-45 kg): Általános háztartási használatra, konyhai fiókokhoz, komódokhoz.
  • Golyos Fioksin Meretek
  • Nagy teherbírás (45 kg felett): Nehéz tárgyakhoz, szerszámosládákhoz, ipari alkalmazásokhoz. Léteznek akár 100 kg feletti teherbírású speciális sínek is.

Fontos, hogy a kiválasztott fióksín teherbírása mindig haladja meg a várható maximális terhelést a biztonságos és hosszú távú működés érdekében.

A Rögzítési Pontok és Furatok Távolsága

A rögzítési pontok és a furatok távolsága a sínek bútorhoz és fiókhoz való rögzítésének módját és helyét határozza meg. A szabványos furattávolságok megkönnyítik a beszerelést, de egyedi projektekhez eltérő furatmintázatok is létezhetnek. A beszerelés előtt mindig ellenőrizze a sín furatainak elhelyezkedését és győződjön meg arról, hogy azok kompatibilisek a bútor és a fiók kialakításával.

A Sín Anyaga és Felületkezelése

A golyós fióksínek leggyakrabban acélból készülnek, amely biztosítja a szükséges szilárdságot és tartósságot. A felületkezelés fontos a korrózió megelőzése és az esztétikus megjelenés érdekében. A leggyakoribb felületkezelések közé tartozik a horganyzás és a porszórás. A rozsdamentes acélból készült sínek különösen nedves vagy korrozív környezetben előnyösek.

Speciális Funkciók és Méretek

A standard méreteken és paramétereken túl számos speciális funkcióval rendelkező golyós fióksín létezik, amelyek egyedi igényeket szolgálnak ki:

Lágyan Záródó Fióksínek (Soft-Close)

A lágyan záródó fióksínek egy beépített mechanizmussal rendelkeznek, amely a fiók becsukásának utolsó szakaszában lelassítja a mozgást és biztosítja a csendes és finom záródást. Ez a funkció növeli a kényelmet és megakadályozza a fiók hirtelen becsapódását.

Nyomással Nyíló Fióksínek (Push-to-Open)

A nyomással nyíló fióksínek lehetővé teszik a fogantyú nélküli fiókok kényelmes nyitását egy enyhe nyomással a fiók előlapjára. Ez a modern és minimalista design kedvelőinek ideális választás.

Zárható Fióksínek

A zárható fióksínek beépített zárral rendelkeznek, amely biztonságos tárolást tesz lehetővé. Ezeket a síneket gyakran használják irodai bútorokban, irattartókban és olyan helyeken, ahol a tartalom védelme fontos.

Állítható Fióksínek

Az állítható fióksínek bizonyos mértékű beállítási lehetőséget kínálnak a beszerelés során, ami megkönnyíti a pontos illesztést és a kisebb méretbeli eltérések kompenzálását.

Golyos Fioksin Meretek

Alacsony Profilú Fióksínek (Low Profile)

Golyos Fioksin Meretek

Az alacsony profilú fióksínek kisebb beépítési magassággal rendelkeznek, így kevesebb helyet foglalnak el a fiók alatt és felett. Ezek a sínek ideálisak olyan alkalmazásokhoz, ahol a hely szűkös.

Nagy Teherbírású Ipari Fióksínek

A nagy teherbírású ipari fióksínek extrém terhelések elviselésére tervezettek. Masszív konstrukcióval és speciális golyós mechanizmussal rendelkeznek, és gyakran használják őket műhelyekben, gyárakban és raktárakban.

A Fiók Méreteinek és Súlyának Meghatározása

A megfelelő golyós fióksín kiválasztásának első lépése a fiók pontos méreteinek és a várható súlyának meghatározása. Mérje le a fiók szélességét, magasságát és mélységét. Becsülje meg a fiókban tárolandó tárgyak maximális súlyát. Ezek az adatok elengedhetetlenek a megfelelő sínhossz, teherbírás és típus kiválasztásához.

A Beépítési Hely és a Kihúzási Igények Felmérése

Vizsgálja meg a bútor korpuszában rendelkezésre álló beépítési helyet. Ellenőrizze a fiók és a korpusz oldalfalai közötti távolságot. Gondolja át, hogy a fiók tartalmának kényelmes eléréséhez mekkora kihúzási mértékre van szükség. Ha a fiók mély és gyakran használja a hátsó részét is, a teljes vagy akár a túlhúzású sín lehet a legjobb választás.

A Teherbírás Szükségletének Kiszámítása

A teherbírás kiszámításakor vegye figyelembe a fiók saját súlyát és a benne tárolandó legnehezebb tárgyak súlyát is. Mindig érdemes egy kis ráhagyással számolni a biztonság érdekében. Ha például a várható maximális súly 20 kg, válasszon legalább 25 kg teherbírású síneket.

A Kívánt Funkciók és a Költségvetés Figyelembevétele

Gondolja át, hogy milyen speciális funkciókra van szüksége. A lágyan záródó és a nyomással nyíló mechanizmusok növelik a kényelmet, de általában magasabb áron érhetők el. Határozza meg a rendelkezésre álló költségvetést, és keressen olyan síneket, amelyek a legjobb ár-érték arányt kínálják az Ön igényeihez.

Golyós Fióksínek Beszerelése: Lépésről Lépésre

A golyós fióksínek beszerelése általában egyszerű folyamat, de a pontos lépések a sín típusától és a bútor kialakításától függhetnek. Az alábbiakban egy általános útmutatót talál:

  1. Készítse elő a szükséges eszközöket: Mérőszalag, ceruza, csavarhúzó vagy fúró, csavarok (a sínhez mellékeltek vagy a megfelelő méretűek).
  2. Jelölje ki a rögzítési pontokat a korpuszon: A sín gyártójának útmutatója alapján jelölje be a csavarok helyét a bútor oldalfalán. Ügyeljen a pontos vízszintes és függőleges elhelyezkedésre.
  3. Szerelje fel a sín külső részét a korpuszra: Rögzítse a sín külső elemét a korpuszra a kijelölt pontokon a csavarokkal. Ne húzza meg túlságosan a csavarokat, amíg a sín pontosan nem illeszkedik.
  4. Jelölje ki a rögzítési pontokat a fiókon: Húzza ki a
