Az Irányváltó Kapcsolók Bekötésének Átfogó Útmutatója

Az irányváltó kapcsolók nélkülözhetetlen elemei számos elektromos rendszernek, lehetővé téve az áramkör irányának megváltoztatását. Legyen szó egy egyszerű ventilátorról, egy bonyolultabb ipari gépről vagy akár egy otthoni automatizációs rendszerről, az irányváltó kapcsolók kulcsszerepet játszanak a működésükben. Ebben a részletes útmutatóban mélyrehatóan feltárjuk az irányváltó kapcsolók bekötésének minden aspektusát, a legfontosabb biztonsági előírásoktól kezdve a különböző típusokon át a gyakori hibák elkerüléséig. Célunk, hogy Ön, olvasónk, magabiztosan és szakszerűen végezhesse el ezeket a bekötéseket, legyen szó akár egy tapasztalt villanyszerelőről, akár egy lelkes barkácsolóról.

Az Irányváltó Kapcsolók Működésének Alapjai

Ahhoz, hogy megfelelően tudjuk bekötni az irányváltó kapcsolókat, elengedhetetlen, hogy megértsük azok alapvető működését. Egy hagyományos egypólusú kapcsolóval ellentétben, amely csupán egyetlen áramkört képes megszakítani vagy zárni, az irányváltó kapcsolók komplexebb feladatot látnak el. Képesek két különböző áramkör közötti váltásra, vagy egyetlen áramkörben az áram folyásának irányának megváltoztatására. Ezt a funkcionalitást a belső mechanizmusuk teszi lehetővé, amely több érintkezővel és egy mozgatható kapcsolóelemel rendelkezik.

Az Érintkezők Szerepe az Irányváltó Kapcsolókban

Az irányváltó kapcsolókban általában három vagy több érintkező található. Ezek közül az egyik a közös érintkező (COM vagy C), amelyhez a bejövő áramforrás vagy a vezérelendő eszköz egyik pólusa csatlakozik. A másik két vagy több érintkező pedig a váltóérintkező (NO – Normally Open, NC – Normally Closed) szerepét tölti be. A kapcsoló állapotától függően a közös érintkező vagy az egyik, vagy a másik váltóérintkezővel létesít kapcsolatot. Ez a mechanizmus teszi lehetővé az áram irányának megváltoztatását vagy a különböző áramkörök közötti váltást.

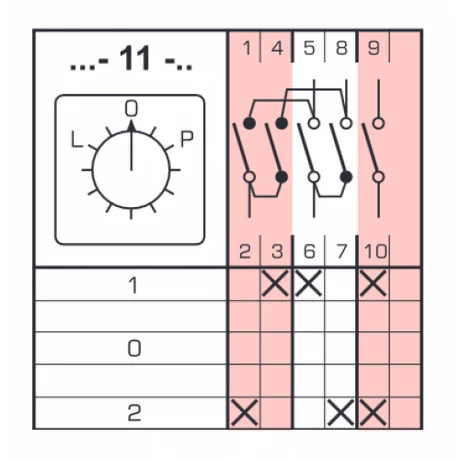

Az Irányváltó Kapcsolók Szimbólumai és Jelölései

A villamos rajzokon az irányváltó kapcsolókat speciális szimbólumok jelölik. Ezek a szimbólumok segítenek a kapcsoló típusának és működésének azonosításában. Gyakran használt jelölések a COM (Common) vagy C a közös érintkezőre, az NO (Normally Open) a nyugalmi állapotban nyitott érintkezőre, és az NC (Normally Closed) a nyugalmi állapotban zárt érintkezőre. A kapcsolóházon is gyakran megtalálhatók ezek a jelölések, amelyek nagyban megkönnyítik a bekötési folyamatot.

Az Irányváltó Kapcsolók Különböző Típusai

Számos különböző típusú irányváltó kapcsoló létezik, amelyek mindegyike speciális alkalmazási területekre lett kifejlesztve. A leggyakrabban használt típusok közé tartoznak a kézi működtetésű kapcsolók, a relék, a mágneskapcsolók és a végálláskapcsolók. Mindegyik típusnak megvannak a sajátos bekötési sajátosságai, amelyeket figyelembe kell venni a telepítés során.

Kézi Működtetésű Irányváltó Kapcsolók

Ezek a kapcsolók a legelterjedtebbek a háztartásokban és az ipari alkalmazásokban egyaránt. Működtetésük kézzel történik, egy kar, gomb vagy billenőkapcsoló segítségével. A bekötésük általában egyszerű, de a helyes vezetékazonosítás és a szoros kötések biztosítása elengedhetetlen a biztonságos működéshez.

Relék: Elektromágneses Irányváltó Kapcsolók

A relék olyan elektromágneses kapcsolók, amelyek egy kis áram segítségével képesek nagyobb áramköröket vezérelni. Az irányváltó relékben több érintkező található, amelyek a behúzótekercs áram alá helyezésével vagy megszüntetésével változtatják az állapotukat. A relék bekötése a tekercs tápfeszültségének és az vezérelendő áramköröknek a megfelelő csatlakoztatását igényli.

Mágneskapcsolók: Nagy Áramok Vezérlésére

A mágneskapcsolók a relékhez hasonlóan elektromágneses elven működnek, de sokkal nagyobb áramok kapcsolására tervezték őket. Ipari gépek, motorok és fűtési rendszerek vezérlésére használják őket. A bekötésük a főáramkör és a vezérlőáramkör gondos csatlakoztatását követeli meg, figyelembe véve a névleges áramot és a feszültséget.

Végálláskapcsolók: Mechanikai Mozgás Érzékelése

A végálláskapcsolók olyan mechanikai kapcsolók, amelyek egy mozgó alkatrész egy bizonyos pozícióba érkezésekor megváltoztatják az állapotukat. Gyakran használnak irányváltó konfigurációban a mozgásirány megfordítására vagy a rendszer biztonságos leállítására. A bekötésük a mozgó alkatrészhez való mechanikai rögzítést és a vezérlőáramkörbe való integrálást foglalja magában.

Biztonsági Előírások az Irányváltó Kapcsolók Bekötéséhez

Iranyvalto Kapcsolo Bekotese

A biztonság mindenekelőtt! Az elektromos munkálatok során a legfontosabb a személyi sérülések és az anyagi károk elkerülése. Az irányváltó kapcsolók bekötése sem kivétel ez alól. Mielőtt bármilyen munkába kezdenénk, feltétlenül győződjünk meg arról, hogy az áramkör feszültségmentesítve van. Használjunk ehhez feszültségmérőt és ellenőrizzük le több ponton is a vezetékeket. Soha ne dolgozzunk feszültség alatt álló áramkörön!

A Feszültségmentesítés Lépései

  1. Kapcsoljuk ki a főkapcsolót vagy a megfelelő kismegszakítót az elosztószekrényben.
  2. Iranyvalto Kapcsolo Bekotese
  3. Ellenőrizzük le feszültségmérővel, hogy valóban megszűnt-e a feszültség a munkaterületen.
  4. Biztosítsuk a kikapcsolt állapotot (pl. lakatolással vagy figyelmeztető táblával), hogy senki se kapcsolhassa vissza véletlenül az áramot.

Személyi Védőfelszerelések Használata

Az elektromos munkák során ajánlott a megfelelő személyi védőfelszerelések használata. Ide tartozik a szigetelő kesztyű, a védőszemüveg és a szigetelő szerszámok. Ezek a felszerelések segítenek megelőzni az áramütést és más sérüléseket.

A Helyes Vezetékezés Fontossága

A biztonságos és megbízható működés érdekében elengedhetetlen a helyes vezetékezés. Győződjünk meg arról, hogy a vezetékek megfelelnek a terhelésnek, a kötések szorosak és a szigetelések épek. A színkódok betartása (pl. fázis – barna vagy fekete, nulla – kék, földelés – zöld/sárga) segít a hibás bekötések elkerülésében.

Iranyvalto Kapcsolo Bekotese

Lépésről Lépésre: Az Irányváltó Kapcsoló Bekötése

Az irányváltó kapcsoló bekötése típusonként eltérő lehet, de az alapelvek hasonlóak. Az alábbiakban egy általános útmutatót adunk a leggyakoribb típusok bekötéséhez.

Háromérintkezős Kézi Irányváltó Kapcsoló Bekötése

  1. Feszültségmentesítés: Első lépésként mindig győződjünk meg az áramkör feszültségmentesítéséről a fent leírtak szerint.
  2. Azonosítsuk az érintkezőket: A kapcsolóházon vagy a bekötési rajzon keressük meg a közös (COM vagy C), a nyugalmi állapotban nyitott (NO) és a nyugalmi állapotban zárt (NC) érintkezőket.
  3. Csatlakoztassuk a közös vezetéket: A bejövő áramforrás vagy a vezérelendő eszköz egyik pólusát kössük a közös érintkezőhöz.
  4. Csatlakoztassuk a váltó vezetékeket: A vezérelendő eszköz másik pólusát vagy a következő áramkört kössük a nyugalmi állapotban nyitott (NO) vagy a nyugalmi állapotban zárt (NC) érintkezőhöz attól függően, hogy a kapcsoló melyik állásában szeretnénk, hogy az áramkör záródjon.
  5. Ellenőrizzük a bekötést: Győződjünk meg arról, hogy minden kötés szoros és a vezetékek megfelelően vannak rögzítve.
  6. Teszteljük a működést: A feszültség visszakapcsolása után óvatosan teszteljük a kapcsoló működését. Ellenőrizzük, hogy a kívánt módon váltja-e az áramkört vagy az áram irányát.
Iranyvalto Kapcsolo Bekotese

Relé Bekötése Irányváltó Funkcióhoz

  1. Feszültségmentesítés: Mint mindig, kezdjük a feszültségmentesítéssel.
  2. Azonosítsuk a tekercs és az érintkezők lábait: A relé adatlapján vagy a házán találjuk meg a tekercs (A1, A2) és az érintkezők (COM, NO, NC) lábait.
  3. Csatlakoztassuk a vezérlő áramkört: Kössük a vezérlő áramkör tápfeszültségét a relé tekercsének (A1 és A2) lábaihoz. Ügyeljünk a polaritásra, ha egyenáramú reléről van szó.
  4. Csatlakoztassuk a főáramkört: A vezérelendő áramkör egyik pólusát kössük a közös (COM) érintkezőhöz.
  5. Csatlakoztassuk a váltó áramköröket: A vezérelendő áramkör másik pólusát kössük a nyugalmi állapotban nyitott (NO) vagy a nyugalmi állapotban zárt (NC) érintkezőhöz a kívánt működésnek megfelelően.
  6. Ellenőrizzük a bekötést: Győződjünk meg a szoros kötések és a helyes vezetékazonosításról.
  7. Teszteljük a működést: A vezérlő áramkör bekapcsolásával ellenőrizzük, hogy a relé megfelelően váltja-e a főáramkört.

Mágneskapcsoló Bekötése Irányváltó Funkcióhoz (Motorirányváltás)

A motorok irányváltásához speciális mágneskapcsoló konfigurációk szükségesek, általában két mágneskapcsolóval és mechanikus vagy elektromos reteszeléssel a rövidzárlat elkerülése érdekében. Ez a bekötés komplexebb, és szakképzett villanyszerelőt igényel.

Figyelem: A motorirányváltó mágneskapcsolók bekötése fokozott körültekintést és szakértelmet igényel. Hibás bekötés súlyos károkat okozhat a berendezésben és tűzveszélyes is lehet!

Végálláskapcsoló Bekötése Irányváltó Funkcióhoz

  1. Feszültségmentesítés: A szokásos módon kezdjük a feszültségmentesítéssel.
  2. Szereljük fel a végálláskapcsolót: Rögzítsük a végálláskapcsolót a mozgó alkatrész mellé úgy, hogy az a kívánt pozícióban aktiválja a kapcsolót.
  3. Azonosítsuk az érintkezőket: Keressük meg a közös (COM), a nyugalmi állapotban nyitott (NO) és a nyugalmi állapotban zárt (NC) érintkezőket.
  4. Csatlakoztassuk a vezérlő áramkört: Kössük a vezérlő áramkör vezetékeit a végálláskapcsoló megfelelő érintkezőihez úgy, hogy a mozgó alkatrész a kívánt pozícióba érve megváltoztassa az áramkör állapotát (zárja vagy nyissa azt).
  5. Ellenőrizzük a mechanikai működést: Kézzel mozgassuk a kapcsolót aktiváló alkatrészt, és ellenőrizzük, hogy a kapcsoló megfelelően vált-e.
  6. Ellenőrizzük az elektromos bekötést: Győződjünk meg a szoros kötések és a helyes vezetékazonosításról.
  7. Teszteljük a
