A Jelzőfényes Kapcsolók Bekötésének Minden Rejtélye: A Végső Útmutató

A jelzőfényes kapcsolók napjaink modern otthonainak és ipari létesítményeinek nélkülözhetetlen elemei. Kényelmet, biztonságot és esztétikai értéket képviselnek. Legyen szó egy egyszerű lámpa vezérléséről vagy egy komplexebb gépsor működtetéséről, a jelzőfény visszajelzést ad az adott eszköz állapotáról. Ebben a részletes útmutatóban a jelzőfényes kapcsolók bekötésének minden aspektusát feltárjuk, a legalapvetőbb elvektől a legösszetettebb konfigurációkig. Célunk, hogy Ön, olvasó, magabiztosan és szakszerűen végezhesse el a bekötési feladatokat, legyen Ön tapasztalt villanyszerelő vagy lelkes barkácsoló.

Jelzofenyes Kapcsolo Bekotese

A Jelzőfényes Kapcsolók Működési Elve és Típusai

Ahhoz, hogy a jelzőfényes kapcsolók bekötését megfelelően elvégezhessük, elengedhetetlen, hogy megértsük azok működési elvét és a piacon elérhető különböző típusokat. A jelzőfény egy kis LED vagy izzólámpa, amely a kapcsoló állapotától függően világít. Ez a visszajelzés rendkívül hasznos lehet sötétben való tájékozódáshoz, távolról történő állapotellenőrzéshez vagy egyszerűen a működés vizuális megerősítéséhez.

A Jelzőfény Működésének Alapjai

A jelzőfény általában a kapcsoló áramkörével párhuzamosan vagy sorosan van kötve, esetenként egy előté ellenálláson keresztül. Amikor a kapcsoló be van kapcsolva, az áramkör zárul, és áram folyik a jelzőfényen keresztül, amely ennek hatására világítani kezd. Bizonyos típusoknál a jelzőfény akkor világít, amikor a kapcsolt eszköz ki van kapcsolva, jelezve annak elérhetőségét vagy készenléti állapotát. A bekötési mód nagyban befolyásolja a jelzőfény viselkedését, ezért a gyártó által megadott bekötési rajz pontos követése kiemelten fontos.

A Jelzőfényes Kapcsolók Főbb Típusai

A jelzőfényes kapcsolók széles választékban érhetők el, különböző méretekben, formákban, funkciókban és bekötési lehetőségekkel. A leggyakoribb típusok közé tartoznak:

Nyomógombos Jelzőfényes Kapcsolók

Ezek a kapcsolók egy nyomógombbal rendelkeznek, amelyet megnyomva vagy elengedve változtatják az áramkör állapotát. A jelzőfény lehet a gombba integrálva vagy mellette elhelyezve. Gyakran használják indító- és leállító gombokként ipari gépeknél, valamint vészleállítóként is előfordulhatnak. A nyomógombos kapcsolók lehetnek pillanatnyi érintkezésűek (csak a nyomás idejéig zárnak vagy nyitnak) vagy retentív típusúak (egy nyomásra bekapcsolnak, egy másikra kikapcsolnak).

Billenőkapcsolós Jelzőfényes Kapcsolók

A billenőkapcsolók egy karral rendelkeznek, amelyet egyik vagy másik irányba billentve lehet az áramkört zárni vagy nyitni. A jelzőfény általában a kar alatt vagy felett helyezkedik el, és a kar pozíciójától függően világít. Széles körben alkalmazzák háztartási gépekben, világításvezérlésben és elektronikai eszközökben.

Forgókapcsolós Jelzőfényes Kapcsolók

A forgókapcsolók egy forgatható gombbal vagy tengellyel rendelkeznek, amely különböző pozíciókba állítható, így többféle áramkört is vezérelhetnek. A jelzőfény általában a gomb közepén vagy annak közelében található, és az aktuális pozíciót jelezheti. Komplexebb rendszerekben, például váltókapcsolóknál vagy funkcióválasztóknál használatosak.

Mikrokapcsolós Jelzőfényes Kapcsolók

A mikrokapcsolók kis méretű, érzékeny kapcsolók, amelyek kis erő hatására is működésbe lépnek. Gyakran tartalmaznak jelzőfényt a működés visszajelzésére. Számos elektronikai eszközben és automatizálási rendszerben megtalálhatók.

Jelzofenyes Kapcsolo Bekotese

Egyéb Speciális Típusok

A fentieken kívül léteznek még speciális jelzőfényes kapcsolók, mint például a érintőkapcsolók, a közelségkapcsolók vagy a mágneses kapcsolók, amelyek mindegyike egyedi működési elvvel és bekötési móddal rendelkezik. Ezeknél a típusoknál különösen fontos a gyártói dokumentáció alapos tanulmányozása.

A Biztonságos Bekötés Alapvető Szabályai

A jelzőfényes kapcsolók bekötése elektromos munkának minősül, ezért a biztonsági előírások szigorú betartása elengedhetetlen a balesetek elkerülése érdekében. Soha ne kísérelje meg a bekötést, ha nem rendelkezik a szükséges szakismeretekkel és eszközökkel. Ha bizonytalan, forduljon képzett villanyszerelőhöz!

Áramtalanítás Mindenekelőtt!

A legfontosabb biztonsági szabály a munkaterület teljes áramtalanítása. Mielőtt bármilyen vezetéket megérintene, győződjön meg róla, hogy az áramkör, amelyen dolgozni fog, nincs feszültség alatt. Ehhez kapcsolja le a megfelelő biztosítékot vagy áramvédő kapcsolót a villanyóránál. Ellenőrizze feszültségmérővel, hogy valóban megszűnt az áramellátás.

Megfelelő Szerszámok Használata

A biztonságos és szakszerű munkavégzéshez elengedhetetlen a megfelelő szerszámok használata. Ide tartoznak a szigetelt csavarhúzók, a vezetékcsupaszítók, a krimpelő fogók, a feszültségmérő és a védőszemüveg. Ne használjon sérült vagy nem megfelelő szerszámokat!

A Vezetékek Azonosítása

A jelzőfényes kapcsolók bekötésénél kulcsfontosságú a vezetékek helyes azonosítása. Magyarországon a szabványos színjelölések a következők:

  • Fázis (L): Barna vagy fekete
  • Nulla (N): Kék
  • Földelés (PE): Zöld-sárga

Mindig ellenőrizze a vezetékek színét és szükség esetén használjon vezetékazonosító címkéket a hibás bekötések elkerülése érdekében.

Bekötési Rajzok Értelmezése

Minden jelzőfényes kapcsolóhoz tartozik egy bekötési rajz, amely részletesen bemutatja a vezetékek csatlakoztatásának módját. Gondosan tanulmányozza át ezt a rajzot, mielőtt hozzákezd a munkához. Ha nem érti a rajzot, kérjen segítséget szakembertől.

Jelzofenyes Kapcsolo Bekotese

Szigetelés és Védelem

A bekötések elkészítése után győződjön meg róla, hogy a csatlakozások megfelelően szigeteltek. Használjon szigetelőszalagot vagy zsugorcsövet a szabadon lévő vezetékvégek védelmére. A kapcsolót megfelelően rögzítse a beépítési helyén, és ellenőrizze a mechanikai stabilitást.

Tesztelés és Ellenőrzés

A bekötés befejezése után óvatosan kapcsolja vissza az áramot és ellenőrizze a kapcsoló és a jelzőfény helyes működését. Ha bármilyen rendellenességet tapasztal, azonnal kapcsolja le az áramot és ellenőrizze a bekötéseket.

Lépésről Lépésre: A Jelzőfényes Kapcsoló Bekötése

Most pedig nézzük meg a jelzőfényes kapcsolók bekötésének konkrét lépéseit. A bekötés módja függ a kapcsoló típusától és a vezérelni kívánt áramkörtől, de az alábbi általános lépések követhetők:

1. Az Áramkör Áramtalanítása

Mint már említettük, ez a legfontosabb lépés a biztonság érdekében. Kapcsolja le a megfelelő biztosítékot vagy áramvédő kapcsolót, és ellenőrizze a feszültség megszűnését.

2. A Kapcsoló Előkészítése

Távolítsa el a kapcsoló külső burkolatát, hogy hozzáférjen a bekötési pontokhoz. Azonosítsa a bemeneti és kimeneti csatlakozókat, valamint a jelzőfény bekötési pontjait a bekötési rajz alapján.

Jelzofenyes Kapcsolo Bekotese

3. A Vezetékek Csupaszítása

Jelzofenyes Kapcsolo Bekotese

Óvatosan csupaszítsa le a bekötendő vezetékek végeit egy vezetékcsupaszító segítségével. Ügyeljen arra, hogy ne sértse meg a vezető szálakat.

4. A Fázisvezeték Bekötése

A fázisvezetéket (barna vagy fekete) kösse be a kapcsoló bemeneti (L) jelzésű pontjára. Nyomógombos kapcsolóknál ez gyakran a közös (COM) pont.

5. A Terhelés Vezetékének Bekötése

A terheléshez (pl. lámpához) menő vezetéket kösse be a kapcsoló kimeneti (NO vagy NC) jelzésű pontjára. A NO (Normally Open) érintkező alaphelyzetben nyitott, és a kapcsoló bekapcsolásakor zár. Az NC (Normally Closed) érintkező alaphelyzetben zárt, és a kapcsoló bekapcsolásakor nyit.

6. A Nulla Vezetékének Bekötése (Ha Szükséges)

Bizonyos jelzőfényes kapcsolók működéséhez szükség lehet a nulla vezeték (kék) bekötésére is. Ezt a kapcsoló megfelelő (N) jelzésű pontjára kösse be.

Jelzofenyes Kapcsolo Bekotese

7. A Földelés Vezetékének Bekötése (Ha Van)

Ha a kapcsoló rendelkezik földelő csatlakozóval (zöld-sárga), a földelő vezetéket ide kösse be a biztonság érdekében.

8. A Jelzőfény Bekötése

A jelzőfény bekötése a kapcsoló típusától függ. Általában a jelzőfénynek is van egy pozitív (+) és egy negatív (-) pólusa (LED esetén), vagy két csatlakozási pontja (izzólámpa esetén). A bekötési rajz pontosan megmutatja, hogyan kell a jelzőfényt az áramkörhöz csatlakoztatni. Gyakran egy előté ellenállást is be kell kötni a LED elé a túláram elkerülése érdekében.

9. A Vezetékek Rögzítése és Szigetelése

Győződjön meg róla, hogy a vezetékek biztonságosan rögzítettek a csatlakozópontokon, és nincsenek szabadon lévő szálak. Szigetelje le a csatlakozásokat szigetelőszalaggal vagy zsugorcsővel.

10. A Kapcsoló Visszaszerelése

Óvatosan szerelje vissza a kapcsoló külső burkolatát, ügyelve arra, hogy ne szoruljanak be a vezetékek.

11. Tesztelés

Kapcsolja vissza az áramot és ellenőrizze a kapcsoló és a jelzőfény helyes működését. Ha minden rendben van, a bekötés sikeres volt.

Gyakori Bekötési Példák és Rajzok

A következőkben néhány gyakori bekötési példát mutatunk be, amelyek segíthetnek a különböző típusú jelzőfényes kapcsolók bekötésének megértésében.

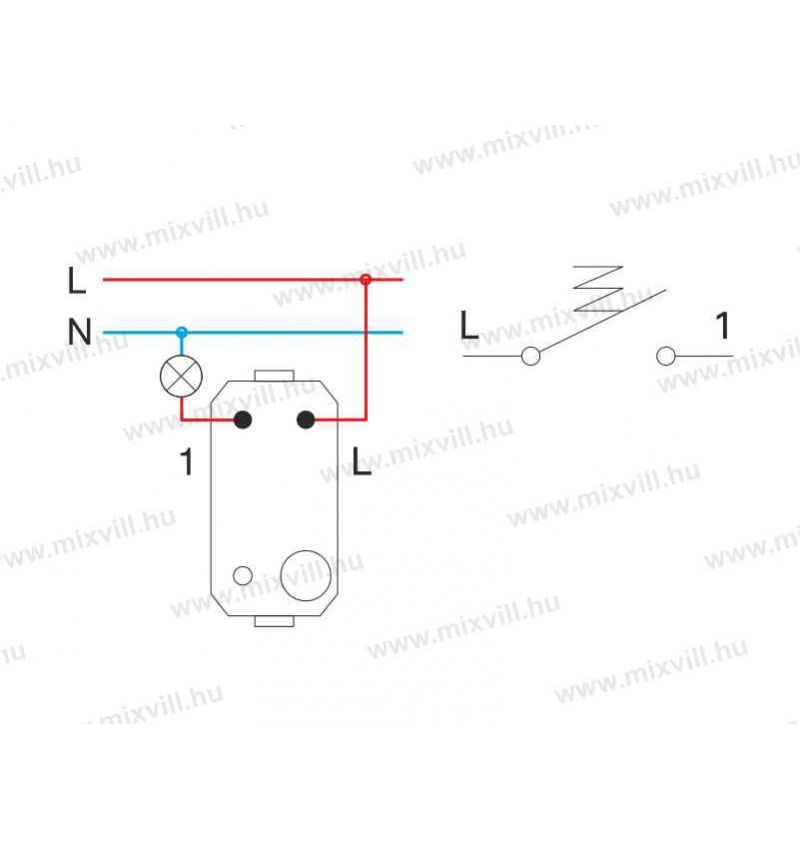

Egyszerű Lámpakapcsoló Jelzőfénnyel

Ebben az esetben a jelzőfény akkor világít, amikor a lámpa ki van kapcsolva, jelezve a kapcsoló helyét a sötétben.

A fázisvezetéket a kapcsoló egyik bemeneti pontjára kötjük. A lámpához menő vezetéket a kapcsoló kimeneti pontjára. A nulla vezetéket közvetlenül a lámpához kötjük. A jelzőfény egyik lábát a fázisra, a másik lábát pedig egy előté ellenálláson keresztül a nulla vezetékre kötjük.

Gépi Indító/Leállító Kapcsoló Jelzőfénnyel

Itt a jelzőfény általában akkor világít, amikor a gép be van kapcsolva.

A fázisvezetéket a nyomógomb közös pontjára (COM) kötjük. A gép indításához használt kimeneti pontot (NO) kötjük a gép vezérlőáramköréhez. A jelzőfény egyik lábát a NO kimenetre, a másik lábát a nulla vezetékre kötjük (esetleg egy előté ellenálláson keresztül).

Váltókapcsoló Jelzőfénnyel

A váltókapcsolóknál a jelzőfény bekötése bonyolultabb lehet, attól függően, hogy a jelzőfénynek melyik állapotot kell jeleznie.

A két váltókapcsolót egymással összekötjük a váltóérintkezőiken keresztül. A fázisvezetéket az egyik kapcsoló közös pontjára kötjük, a lámpához menő vezetéket pedig a másik kapcsoló közös pontjára. A jel
