A Biztosítéktábla Szerelésének Minden Rejteke: A Biztonságos és Szakszerű Telepítés Átfogó Útmutatója
A biztosítéktábla az otthoni vagy ipari elektromos hálózat központi eleme, amelynek elsődleges feladata az elektromos áramkörök védelme a túláramtól és a zárlatoktól. Egy megfelelően megtervezett és szakszerűen felszerelt biztosítéktábla nem csupán a berendezések épségét garantálja, hanem a lakók vagy a dolgozók biztonságát is szavatolja. Ebben a részletes útmutatóban lépésről lépésre végigvezetjük a biztosítéktábla szerelésének folyamatán, kiemelve a legfontosabb biztonsági előírásokat, a szükséges eszközöket és a leggyakoribb hibák elkerülésének módjait. Célunk, hogy egy olyan átfogó képet nyújtsunk a témában, amely mind a szakemberek, mind a tájékozódni vágyó laikusok számára értékes információkkal szolgál.
1. A Biztosítéktábla Szerepe és Működési Elve
Ahhoz, hogy megértsük a biztosítéktábla szerelésének fontosságát és a vele kapcsolatos teendőket, elengedhetetlen tisztában lennünk a biztosítéktábla alapvető szerepével és működési elvével. A biztosítéktábla, más néven elosztószekrény vagy kismegszakító doboz, az épület elektromos hálózatának idegközpontja. Ide futnak be a fő áramellátás vezetékei, és innen ágaznak szét az egyes áramkörök a különböző fogyasztókhoz (pl. világítás, konnektorok, elektromos berendezések). A biztosítéktábla legfontosabb funkciója a védelem. Ezt a védelmi funkciót a biztosítékok (régebbi rendszerekben) vagy a kismegszakítók (modern rendszerekben) látják el.
1.1. A Biztosítékok Működése
A biztosíték egy olyan védelmi eszköz, amely egy vékony fém szálat tartalmaz. Normál áramfelvétel esetén ez a szál ellenállás nélkül vezeti az áramot. Azonban, ha az áramkörben valamilyen okból (pl. zárlat, túl sok fogyasztó egyidejű bekapcsolása) a megengedettnél nagyobb áram folyik, a biztosítékban lévő fém szál felhevül és elolvad, megszakítva ezzel az áramkört. Ezáltal megakadályozza a további károkat, például a vezetékek túlmelegedését, a tűz keletkezését vagy a csatlakoztatott berendezések meghibásodását. A kiolvadt biztosítékot újra kell cserélni egy azonos értékű biztosítékra, miután a hiba okát megszüntettük.
1.2. A Kismegszakítók Működése
A kismegszakító egy újrahasználható védelmi eszköz, amely a biztosítékokhoz hasonlóan a túláram és a zárlatok elleni védelmet szolgálja. Működési elve azonban eltér a biztosítékokétól. A kismegszakítóban egy elektromágneses és egy bimetallos kioldó mechanizmus található. Túláram esetén a bimetallos elem lassan felmelegszik és elhajlik, ami a megszakító lekapcsolását eredményezi. Zárlat esetén a hirtelen megnövekvő áram hatására az elektromágnes azonnal működésbe lép, és szintén lekapcsolja a megszakítót. A lekapcsolt kismegszakítót a hiba okának megszüntetése után egyszerűen vissza lehet kapcsolni, így nem szükséges cserélni.
1.3. A Biztosítéktábla Fontossága
A biztosítéktábla tehát az elektromos rendszer biztonságának kulcsfontosságú eleme. Nélküle a túláramok és zárlatok súlyos károkat okozhatnának, veszélyeztetve az emberi életet és az anyagi javakat. A megfelelően kialakított és karbantartott biztosítéktábla lehetővé teszi az egyes áramkörök elkülönítését, így egy esetleges hiba nem feltétlenül érinti az egész épület elektromos ellátását. Emellett megkönnyíti a hibakeresést és a karbantartási munkálatokat is. A modern biztosítéktáblák gyakran tartalmaznak további védelmi eszközöket is, mint például áramvédő kapcsolókat (FI-relék), amelyek az életvédelmet szolgálják.
2. A Biztosítéktábla Szerelésének Előkészületei
A biztosítéktábla szerelése komoly szakértelmet és körültekintést igénylő feladat. A nem szakszerűen elvégzett munka életveszélyes lehet, és súlyos károkat okozhat az elektromos rendszerben. Ezért, ha nem rendelkezünk a megfelelő szakképesítéssel és tapasztalattal, feltétlenül bízzuk a munkát villanyszerelő szakemberre. Amennyiben azonban rendelkezünk a szükséges ismeretekkel és engedélyekkel, a szerelés megkezdése előtt gondosan fel kell készülnünk.
2.1. A Tervezés és Az Engedélyeztetés
Minden új biztosítéktábla szerelését vagy a meglévő jelentős átalakítását meg kell előznie egy alapos tervezésnek. A tervezés során figyelembe kell venni az épület elektromos igényeit, a fogyasztók számát és típusát, valamint a jövőbeni bővítési lehetőségeket. A tervezésnek meg kell felelnie a hatályos szabványoknak és előírásoknak. Bizonyos esetekben (pl. új építés, jelentős bővítés) a biztosítéktábla szereléséhez hatósági engedélyre is szükség lehet. Érdemes előzetesen tájékozódni a helyi építési hatóságnál a szükséges engedélyekről.
2.2. A Szükséges Eszközök és Anyagok Beszerzése
A sikeres és biztonságos szereléshez megfelelő minőségű eszközökre és anyagokra van szükség. Az alábbiakban felsoroljuk a legfontosabbakat:
2.2.1. Védőfelszerelés
- Szigetelt kesztyű: Az áramütés elleni védelem elengedhetetlen eszköze.
- Szemvédő: A szikrák és a repülő törmelék elleni védelemhez.
- Munkaruha: A kényelmes és biztonságos munkavégzéshez.
- Szigetelt cipő: A földpotenciál elkerüléséhez.
2.2.2. Kézi Szerszámok
- Csavarhúzók: Különböző méretű és típusú csavarokhoz (lapos, csillag, stb.).
- Fogók: Kombinált fogó, oldalcsípő fogó, kábelcsupaszító fogó, krimpelő fogó.
- Kábelvágó: A vezetékek méretre vágásához.
- Villáskulcsok: A kötőelemek meghúzásához.
- Imbuszkulcs készlet: Bizonyos csavarokhoz.
- Vízmérték: A biztosítéktábla függőleges beállításához.
- Jelölő eszközök: Ceruza, filctoll a jelölésekhez.
- Mérőszalag: A pontos méretek felvételéhez.
- Fázisceruza vagy fáziskereső: A feszültség ellenőrzéséhez (használata körültekintést igényel, megbízhatóbb a multiméter).
- Multiméter: A feszültség, áram és ellenállás méréséhez.
- Fúró és fúrószárak: A rögzítő furatok elkészítéséhez.
2.2.3. Szerelési Anyagok
- Biztosítéktábla szekrény: A megfelelő méretű és védettségű szekrény a beépítendő elemekhez.
- Kismegszakítók vagy biztosítéktartók és biztosítékok: A terhelésnek megfelelő típusú és értékű védelmi eszközök.
- Áramvédő kapcsoló (FI-relé): Az életvédelmi funkcióhoz.
- Túlfeszültség-levezető: A berendezések védelméhez a hálózati túlfeszültségektől.
- Sorkapcsok: A vezetékek biztonságos összekötéséhez.
- Vezetékek: A megfelelő keresztmetszetű és színkódolású vezetékek az áramkörökhöz.
- Kábelcsatornák vagy védőcsövek: A vezetékek mechanikai védelméhez és rendezett elvezetéséhez.
- Kötőelemek: Csavarok, anyák, alátétek a rögzítéshez.
- Érvéghüvelyek: A sodrott vezetékek biztonságos bekötéséhez.
- Kábelkötegelők: A vezetékek rendezéséhez.
- Címkéző szalag vagy feliratozó: Az áramkörök egyértelmű azonosításához.
2.3. A Munkaterület Előkészítése és a Biztonsági Szabályok Betartása
A szerelés megkezdése előtt gondoskodni kell a megfelelő munkaterületről. Biztosítsuk a jó megvilágítást és a szabad hozzáférést a szerelési helyhez. Távolítsunk el minden felesleges tárgyat, amely akadályozhatja a munkát vagy balesetveszélyt jelenthet. A legfontosabb a biztonság! A biztosítéktábla szerelése során szigorúan be kell tartani az alábbi biztonsági szabályokat:
- Áramtalanítás: A munkaterületet és az érintett áramköröket minden esetben áramtalanítani kell a főkapcsoló lekapcsolásával és a biztosítékok eltávolításával vagy a kismegszakítók lekapcsolásával. Ellenőrizzük feszültségmérővel, hogy valóban nincs-e feszültség alatt a munkaterület.
- Feszültségmentesítés ellenőrzése: A lekapcsolás után ellenőrizzük le többszörösen, hogy valóban nincs-e feszültség alatt a munkaterület.
- Véletlen visszakapcsolás megakadályozása: A lekapcsolt főkapcsolót és a biztosítéktáblát zároljuk le vagy lássuk el egyértelmű figyelmeztető felirattal, hogy megakadályozzuk a véletlen visszakapcsolást.
- Személyi védőfelszerelés használata: A fent említett védőfelszerelést mindig viseljük a szerelés teljes ideje alatt.
- Megfelelő szerszámok használata: Kizárólag szigetelt és jó állapotú szerszámokat használjunk.
- Óvatosság a vezetékekkel: A vezetékekkel óvatosan bánjunk, ne sértsük meg a szigetelésüket.
- Gyermekek és illetéktelen személyek távoltartása: A munkaterületre csak a munkavégzésben részt vevő személyek tartózkodhatnak.
- Elsősegélynyújtási ismeretek: Legyünk tisztában az elektromos balesetek esetén követendő eljárásokkal és legyen a közelben elsősegélynyújtó felszerelés.
3. A Biztosítéktábla Szerelésének Lépései
A gondos előkészületek után következhet a biztosítéktábla tényleges szerelése. Az alábbiakban részletezzük a legfontosabb lépéseket. Felhívjuk a figyelmet, hogy ez egy általános leírás, és a konkrét lépések a biztosítéktábla típusától és az egyedi körülményektől függően eltérhetnek.

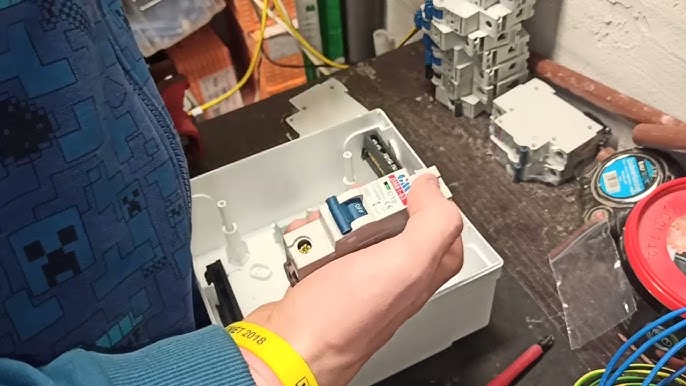

3.1. A Biztosítéktábla Szekrény Rögzítése
Az első lépés a biztosítéktábla szekrényének a falra vagy a kívánt helyre történő rögzítése. A szekrénynek stabilan kell állnia, és könnyen hozzáférhetőnek kell lennie. A rögzítéshez használjunk a fal típusának megfelelő csavarokat és dübeleket. A szekrényt vízszintesen és függőlegesen állítsuk be a vízmérték segítségével.
3.2. A Fővezeték Bekötése
Miután a szekrény a helyén van, következhet a fővezeték bekötése. Ez a legveszélyesebb művelet, ezért különös óvatossággal kell eljárni. Győződjünk meg róla, hogy a főkapcsoló le van kapcsolva és a rendszer áramtalanítva van. A fővezetékeket a szekrénybe vezetjük, eltávolítjuk a külső szigetelést, majd a vezetékvégeket megtisztítjuk és érvéghüvelyekkel látjuk el (ha sodrott vezetékekről van szó). A fővezetékeket a főkapcsolóhoz
