Az Ipari Relék Részletes Világa: Működés, Típusok és Alkalmazások
Az ipari relék a modern ipari automatizálási rendszerek nélkülözhetetlen elemei. Ezek az elektromágneses vagy elektronikus kapcsolók lehetővé teszik nagy teljesítményű áramkörök vezérlését alacsony feszültségű jelekkel. Megbízhatóságuk, sokoldalúságuk és viszonylag egyszerű működésük miatt széles körben alkalmazzák őket a legkülönbözőbb ipari területeken. Ebben az átfogó útmutatóban részletesen feltárjuk az ipari relék működési elveit, a különböző típusokat, a kiválasztásuk szempontjait és a legfontosabb alkalmazási területeket.
Az Ipari Relék Alapvető Működési Elve
Az ipari relék alapvetően olyan elektromos kapcsolók, amelyek egy vezérlő áramkör segítségével egy vagy több másik áramkört kapcsolnak. A működési elvük lehet elektromágneses vagy elektronikus. Az elektromágneses relék egy tekercset használnak, amelyen áthaladó áram mágneses teret hoz létre. Ez a mágneses tér vonzza vagy taszítja egy armatúrát, amely mechanikusan összekapcsolódik a kapcsoló érintkezőivel. Az érintkezők lehetnek nyitottak (normál állapotban nem vezetnek áramot) vagy zártak (normál állapotban vezetnek áramot). A vezérlő áramkör bekapcsolásakor a mágneses tér hatására az érintkezők állapota megváltozik, így a vezérelt áramkör be- vagy kikapcsol. Az elektronikus relék, más néven szilárdtest relék (SSR), félvezető alkatrészeket használnak a kapcsolási funkció megvalósításához, mozgó alkatrészek nélkül.
Elektromágneses Relék Részletes Működése
Az elektromágneses relék lelke egy elektromágnes, amely egy vasmagra tekercselt szigetelt huzalból áll. Amikor áram folyik át a tekercsen, mágneses tér keletkezik a vasmag körül. Ez a mágneses tér vonzza egy rugó által visszatartott armatúrát. Az armatúrához kapcsolódnak a mozgó érintkezők. A relé normál állapotában a rugó húzza az armatúrát, így a mozgó érintkezők vagy nincsenek kapcsolatban a fix érintkezőkkel (nyitott állapot), vagy kapcsolatban vannak velük (zárt állapot). Amikor a tekercsre feszültséget kapcsolunk, a létrejövő mágneses erő legyőzi a rugó erejét, és az armatúra elmozdul. Ezáltal a mozgó érintkezők átkapcsolnak, megváltoztatva a vezérelt áramkör állapotát. Az áramkör megszakításakor a mágneses tér megszűnik, a rugó visszahúzza az armatúrát, és az érintkezők visszatérnek eredeti állapotukba.
Az Elektromágneses Relék Főbb Alkatrészei
- Tekercs (Spool): Szigetelt huzalból tekercselt alkatrész, amelyen áram átfolyva mágneses teret hoz létre. A tekercs ellenállása és induktivitása fontos paraméterek.
- Vasmag (Core): Ferromágneses anyagból készült mag, amely koncentrálja és erősíti a tekercs által létrehozott mágneses teret.
- Armatúra (Armature): Mozgó alkatrész, amelyet a mágneses tér vonz vagy taszít. Az armatúra mozgatja a mozgó érintkezőket.
- Rugó (Spring): Visszatérítő erővel rendelkező alkatrész, amely a tekercs áramtalanításakor az armatúrát és a mozgó érintkezőket eredeti helyzetükbe húzza vissza.
- Érintkezők (Contacts): Elektromosan vezető anyagból készült alkatrészek, amelyek a vezérelt áramkört kapcsolják. Különböző típusú érintkezők léteznek (NO, NC, COM).
- Ház (Housing): A relé belső alkatrészeit védő külső burkolat, amely biztosítja a mechanikai stabilitást és a környezeti hatások elleni védelmet.

Szilárdtest Relék (SSR) Részletes Működése
A szilárdtest relék (SSR) félvezető alkatrészeket, például tiristorokat, triacokat vagy MOSFET-eket használnak a kapcsolási funkció megvalósításához. Nincsenek bennük mozgó alkatrészek, ezért sokkal hosszabb élettartammal, gyorsabb kapcsolási sebességgel és zajtalanabb működéssel rendelkeznek az elektromágneses relékhez képest. Az SSR-ek működése általában egy optocsatolón alapul. A vezérlő áramkör egy LED-et táplál, amely fényt bocsát ki. Ezt a fényt egy fényérzékeny félvezető elem (például fototriac vagy fototranzisztor) érzékeli, amely ennek hatására megváltoztatja az ellenállását. Ez a változás vezérli a kimeneti félvezető kapcsolóelem (például triac vagy MOSFET) állapotát, így kapcsolva be vagy ki a vezérelt áramkört. A galvanikus leválasztás a bemeneti és kimeneti áramkör között az optocsatolónak köszönhető.
A Szilárdtest Relék Főbb Alkatrészei

- Bemeneti Áramkör (Input Circuit): Fogadja a vezérlő jelet (általában DC feszültség). Tartalmazhat áramkorlátozó ellenállást és egy LED-et az optocsatolóhoz.
- Optocsatoló (Optocoupler): Elektromosan leválasztja a bemeneti és kimeneti áramkört. Egy LED-ből és egy fényérzékeny félvezető elemből áll.
- Nullátmenet-érzékelő (Zero-Crossing Detector) (AC SSR-eknél): Biztosítja, hogy a kapcsolás a váltakozó áram szinuszgörbéjének nulla átmeneténél történjen, minimalizálva az elektromágneses interferenciát (EMI).
- Kimeneti Kapcsolóelem (Output Switching Element): Félvezető alkatrész (tiristor, triac vagy MOSFET), amely a vezérelt áramkört kapcsolja.
- Szűrőáramkörök (Snubber Circuits): Védik a kimeneti félvezetőt a túlfeszültségtől és a gyors feszültségváltozásoktól (dV/dt).
- Hűtőborda (Heat Sink): A kimeneti félvezető által termelt hő elvezetésére szolgál, különösen nagy áramok esetén.
- Ház (Housing): Védi a belső alkatrészeket és biztosítja a megfelelő szigetelést.

Az Ipari Relék Különböző Típusai és Jellemzőik
Az ipari alkalmazások széles skálája különböző típusú reléket igényel. A leggyakoribb típusok közé tartoznak az elektromágneses relék, a szilárdtest relék, az időrelék, a védőrelék és az interfész relék. Mindegyik típusnak megvannak a sajátos jellemzői és alkalmazási területei.
Elektromágneses Relék Típusai

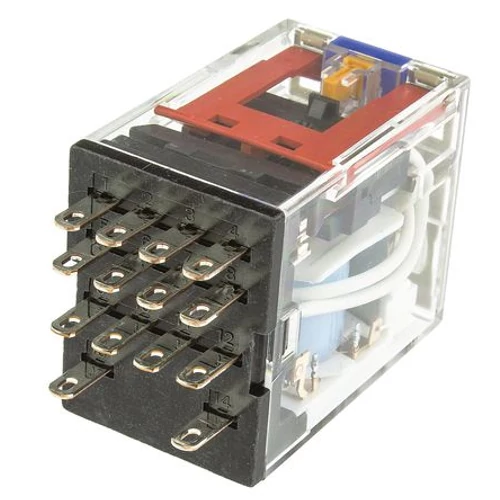

- Általános célú relék (General Purpose Relays): Sokoldalú relék, amelyek különféle kapcsolási feladatokra alkalmasak. Különböző érintkező konfigurációkkal (SPST, SPDT, DPST, DPDT stb.) és áramterhelhetőséggel érhetők el.
- Teljesítményrelék (Power Relays): Nagyobb áramok és feszültségek kapcsolására tervezve. Gyakran használják motorok, fűtőelemek és más nagy teljesítményű berendezések vezérlésére.
- Miniatűr relék (Miniature Relays): Kis méretű relék, amelyek helyszűke esetén ideálisak. Gyakran használják elektronikus áramkörökben és vezérlő rendszerekben.
- Reed relék (Reed Relays): Üvegburkolatba zárt érintkezőkkel rendelkeznek, amelyeket egy külső mágneses tér működtet. Nagyon gyors kapcsolási sebességgel és hosszú élettartammal rendelkeznek.
- Lépésrelék (Stepping Relays): Minden bemeneti impulzusra megváltoztatják az érintkezőik állapotát egy meghatározott sorrendben.
- Reteszelő relék (Latching Relays): Impulzusvezérlésű relék, amelyek az utolsó bekapcsolt állapotukat áramszünet után is megtartják. Két tekercsük lehet (egy a bekapcsoláshoz, egy a kikapcsoláshoz) vagy egyetlen polarizált tekercs.
Szilárdtest Relék (SSR) Típusai
- AC SSR-ek: Váltakozó áramú áramkörök kapcsolására tervezve. Gyakran tartalmaznak nullátmenet-érzékelőt a zaj minimalizálása érdekében.
- DC SSR-ek: Egyenáramú áramkörök kapcsolására tervezve. Általában MOSFET-eket vagy tranzisztorokat használnak kimeneti kapcsolóelemként.
- Fázisszög vezérlésű SSR-ek (Phase Angle Control SSRs): Lehetővé teszik a váltakozó áramú teljesítmény szabályozását a szinuszgörbe egy részének átengedésével. Fényerőszabályozásra és fűtésvezérlésre használhatók.
- Proporcionális vezérlésű SSR-ek (Proportional Control SSRs): Analóg bemeneti jellel (pl. 4-20 mA vagy 0-10 V) arányos kimeneti teljesítményt biztosítanak. Precíz hőmérséklet-szabályozásra és más analóg vezérlési feladatokra alkalmasak.
Időrelék (Time Relays)
Az időrelék olyan speciális relék, amelyek a bemeneti jel hatására egy beállított időtartam után kapcsolnak vagy bontanak áramkört. Számos különböző működési elvvel és időzítési funkcióval rendelkeznek.
Az Időrelék Főbb Típusai és Funkciói
- Késleltetett bekapcsolás (On-Delay): A bemeneti jel hatására a kimenet csak egy beállított idő elteltével kapcsol be.
- Késleltetett kikapcsolás (Off-Delay): A bemeneti jel megszűnése után a kimenet még egy beállított ideig bekapcsolva marad, majd kikapcsol.
- Impulzus indítású késleltetés (Single-Shot): Egy bemeneti impulzus hatására a kimenet egy beállított időtartamra bekapcsol, majd automatikusan kikapcsol.
- Villogó relék (Flashing Relays): A kimenet egy beállított frekvenciával periodikusan be- és kikapcsol.
- Csillag-delta indító relék (Star-Delta Starter Relays): Háromfázisú motorok csillag-delta indításához használt speciális időrelék.
- Programozható időrelék (Programmable Time Relays): Sokféle időzítési funkciót és beállítási lehetőséget kínálnak, gyakran digitális kijelzővel és programozási interfésszel rendelkeznek.

Védőrelék (Protection Relays)
A védőrelék az elektromos rendszerek és berendezések védelmére szolgálnak különböző hibák, például túláram, túlfeszültség, alulfeszültség, zárlat vagy földzárlat esetén. A hiba észlelésekor a védőrelé működésbe lép, és kioldja a megszakítót vagy más védelmi eszközt, megakadályozva ezzel a károsodást.
A Védőrelék Főbb Típusai

- Túláramvédelmi relék (Overcurrent Relays): A beállított áramérték feletti áram esetén működnek.
- Túlfeszültségvédelmi relék (Overvoltage Relays): A beállított feszültségérték feletti feszültség esetén működnek.
- Alulfeszültségvédelmi relék (Undervoltage Relays): A beállított feszültségérték alatti feszültség esetén működnek.
- Földzárlatvédelmi relék (Earth Fault Relays): Földzárlat esetén működnek, érzékelve a föld felé folyó szivárgó áramot.
- Differenciálvédelmi relék (Differential Relays): Két vagy több áramkör áramának különbségét figyelik, és hiba esetén működnek.
- Távolságvédelmi relék (Distance Relays): A hiba távolságát mérik a relé helyétől, és ennek alapján működnek.

Interfész Relék (Interface Relays)
Az interfész relék a vezérlő áramkörök és a terhelő áramkörök közötti illesztésre szolgálnak. Feladatuk a jelek erősítése, a galvanikus leválasztás biztosítása és a különböző feszültségszintek közötti átalakítás. Gyakran használják PLC-k (programozható logikai vezérlők) és más elektronikus vezérlők kimeneteinek illesztésére a terepi eszközökhöz.
Az Interfész Relék Főbb Jellemzői
- Kis bemeneti áramigény: Lehetővé teszi a közvetlen vezérlést alacsony kimeneti áramú vezérlőktől.
- Nagyobb kimeneti terhelhetőség: Képesek nagyobb áramok és feszültségek kapcsolására.
- Galvanikus leválasztás: Biztosítja a vezérlő és a terhelő áramkör közötti elektromos szigetelést, védve a vezérlőt a terhelő oldali hibáktól.
- Különböző kivitelek: Kaphatók sorkapocsra szerelhető, DIN-sínre szerelhető és NYÁK-ba ültethető kivitelben.
Az Ipari Relék Kiválasztásának Fontos Szempontjai
Az ipari relé kiválasztása kritikus fontosságú a megbízható és biztonságos működés szempont
